OSPF综合大实验

news 2025/8/2 9:06:39

OSPF综合大实验

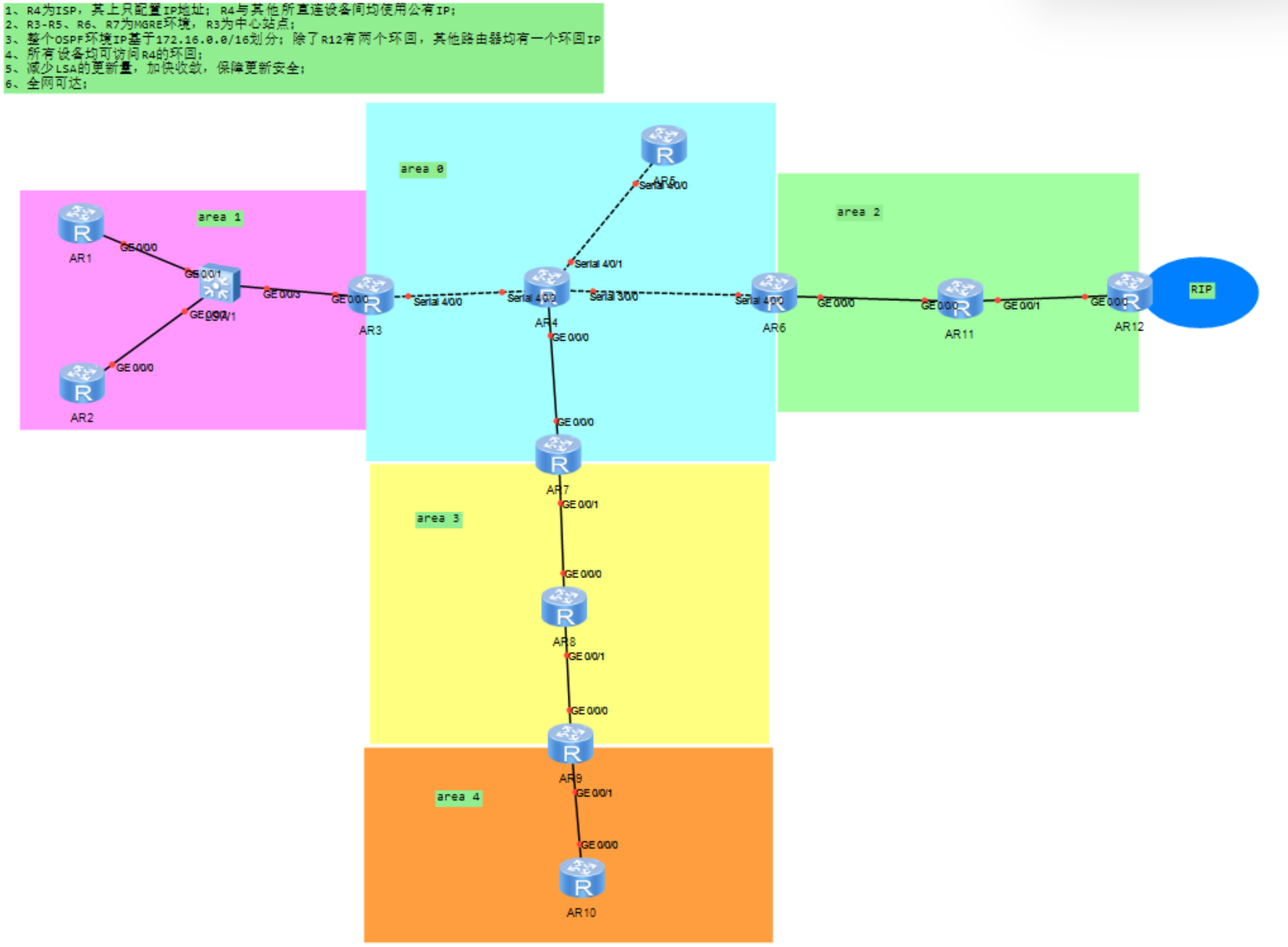

一、实验拓扑

二、实验需求

1、R4为ISP，其上只配置IP地址；R4与其他所直连设备间均使用公有IP；
2、R3-R5、R6、R7为MGRE环境，R3为中心站点；
3、整个OSPF环境IP基于172.16.0.0/16划分；除了R12有两个环回，其他路由器均有一个环回IP
4、所有设备均可访问R4的环回；
5、减少LSA的更新量，加快收敛，保障更新安全；
6、全网可达；

三、实验思路

1.根据网络拓扑，进行网段合理划分；

（1）先根据区域划分（图中一共有五个区域）加上一个RIP，172.16.0.0/16网段先向主机位借3位，划分成8个网段，取前6段：

       172.16.0000 0000.0/19                172.16.0.0/19

       172.16.0010 0000.0/19                172.16.32.0/19

       172.16.0100 0000.0/19                172.16.64.0/19

       172.16.0110 0000.0/19                172.16.96.0/19

       172.16.1000 0000.0/19                172.16.128.0/19

       172.16.1010 0000.0/19                172.16.160.0/19

       172.16.1100 0000.0/19

       172.16.1110 0000.0/19

（2）area 0：172.16.0.0/19，存在6个广播域（算上R4和R5的环回），再划分成6段，主机位借3位.取前6段，再另外取一网段分配给MGRE

         172.16.0000 0000.0/22                172.16.0.0/22

         172.16.0000 0100.0/22                172.16.4.0/22

         172.16.0000 1000.0/22                172.16.8.0/22

         172.16.0000 1100.0/22                172.16.12.0/22

         172.16.0001 0000.0/22                172.16.16.0/22

         172.16.0001 0100.0/22                172.16.20.0/22

         172.16.0001 1000.0/22------隧道网段   172.16.24,0/22

         172.16.0001 1100.0/22

（3）area 1:172.16.32.0/19，加上三个环回一共4个广播域，主机位借两位

         172.16.0010 0000.0/21                172.16.32.0/21

         172.16.0010 1000.0/21                172.16.40.0/21

         172.16.0011 0000.0/21                172.16.48.0/21

         172.16.0011 1000.0/21                172.16.56.0/21

（4）area 2:  172.16.64.0/19，加上三个环回一共5个广播域，主机位借3位，取前五段

172.16.0100 0000.0/22                172.16.64.0/22

172.16.0100 0100.0/22                172.16.68.0/22

172.16.0100 1000.0/22                172.16.72.0/22

172.16.0100 1100.0/22                172.16.76.0/22

172.16.0101 0000.0/22                172.16.80.0/22

 172.16.0101 0100.0/22

172.16.0101 1000.0/22

172.16.0101 1100.0/22

（5）area 3: 172.16.96.0/19，加上两个环回一共4个广播域。主机位借两位

172.16.0110 0000.0/21                172.16.96.0/21

172.16.0110 1000.0/21                172.16.104/21

172.16.0111 0000.0/21                172.16.112.0/21

172.16.0111 1000.0/21                172.16.120.0/21

（6）area 4 :172.16.128.0/19，加上一个环回一共3个广播域，主机位借2位

172.16.1000 0000.0/20                172.16.128.0/21

172.16.1000 1000.0/20                172.16.136.0/21

172.16.1001 0000.0/20                172.16.144.0/21

172.16.1001 1000.0/20                172.16.152.0/21

2.根据划分的网段对路由器各接口进行IP地址配置；

3，先把公网整通，然后配置ospf

4.配置MGRE

5.为了减少LSA的更新量，加快收敛，需手工进行ospf的路由汇总

6.同时为了保证更新安全，需配置认证

四、实验步骤

1.根据思路中划分的网段进行路由器接口的IP地址配置

R1：

[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]ip add 172.16.32.1 21
Jul 30 2025 22:07:23-08:00 R1 %%01IFNET/4/LINK_STATE(l)[0]:The line protocol IP
on the interface GigabitEthernet0/0/0 has entered the UP state.
[R1-GigabitEthernet0/0/0]int l0
[R1-LoopBack0]ip add 172.16.40.1 21

R2:

[R2]int g0/0/0
[R2-GigabitEthernet0/0/0]ip add 172.16.32.2 21
[R2-GigabitEthernet0/0/0]
Jul 30 2025 22:09:29-08:00 R2 %%01IFNET/4/LINK_STATE(l)[0]:The line protocol IP
on the interface GigabitEthernet0/0/0 has entered the UP state.
[R2-GigabitEthernet0/0/0]int l0
[R2-LoopBack0]ip add 172.16.48.1 21

R3:

[R3]int g0/0/0
[R3-GigabitEthernet0/0/0]ip add 172.16.32.3 21
Jul 30 2025 22:11:03-08:00 R3 %%01IFNET/4/LINK_STATE(l)[0]:The line protocol IP
on the interface GigabitEthernet0/0/0 has entered the UP state.
[R3-GigabitEthernet0/0/0]int l0
[R3-LoopBack0]ip add 172.16.56.1 21

[R3-LoopBack0]int s4/0/0
[R3-Serial4/0/0]ip add 172.16.0.1 22

R4:

 [R4]int g0/0/0
[R4-GigabitEthernet0/0/0]ip add 172.16.12.1 22
Jul 30 2025 22:14:21-08:00 R4 %%01IFNET/4/LINK_STATE(l)[0]:The line protocol IP
on the interface GigabitEthernet0/0/0 has entered the UP state.
[R4-GigabitEthernet0/0/0]int s3/0/0
[R4-Serial3/0/0]ip add 172.16.8.1 22
[R4-Serial3/0/0]int s4/0/0
[R4-Serial4/0/0]ip add 172.16.0.2 22
[R4-Serial4/0/0]
Jul 30 2025 22:15:52-08:00 R4 %%01IFNET/4/LINK_STATE(l)[1]:The line protocol PPP
IPCP on the interface Serial4/0/0 has entered the UP state.
[R4-Serial4/0/0]int s4/0/1
[R4-Serial4/0/1]ip add 172.16.4.1 22
[R4-Serial4/0/1]int l0
[R4-LoopBack0]ip add 172.16.16.1 22

R5:

 [R5]int s4/0/0
[R5-Serial4/0/0]ip add 172.16.4.2 22
[R5-Serial4/0/0]
Jul 30 2025 22:18:06-08:00 R5 %%01IFNET/4/LINK_STATE(l)[0]:The line protocol PPP
IPCP on the interface Serial4/0/0 has entered the UP state.
[R5-Serial4/0/0]int l0
[R5-LoopBack0]ip add 172.16.20.1 22

R6:

[R6]int s4/0/0
[R6-Serial4/0/0]ip add 172.16.8.2 22
[R6-Serial4/0/0]
Jul 30 2025 22:19:58-08:00 R6 %%01IFNET/4/LINK_STATE(l)[0]:The line protocol PPP
IPCP on the interface Serial4/0/0 has entered the UP state.
[R6-Serial4/0/0]int g0/0/0
[R6-GigabitEthernet0/0/0]ip add 172.16.64.1 22
Jul 30 2025 22:20:32-08:00 R6 %%01IFNET/4/LINK_STATE(l)[1]:The line protocol IP
on the interface GigabitEthernet0/0/0 has entered the UP state.
[R6-GigabitEthernet0/0/0]int l0
[R6-LoopBack0]ip add 172.16.72.1 22

R7:

[R7]int g0/0/0
[R7-GigabitEthernet0/0/0]ip add 172.16.12.2 22
Jul 30 2025 22:22:22-08:00 R7 %%01IFNET/4/LINK_STATE(l)[0]:The line protocol IP
on the interface GigabitEthernet0/0/0 has entered the UP state.
[R7-GigabitEthernet0/0/0]int g0/0/1
[R7-GigabitEthernet0/0/1]ip add 172.16.96.1 21
Jul 30 2025 22:23:05-08:00 R7 %%01IFNET/4/LINK_STATE(l)[1]:The line protocol IP
on the interface GigabitEthernet0/0/1 has entered the UP state.
[R7-GigabitEthernet0/0/1]int l0
[R7-LoopBack0]ip add 172.16.112.1 21

R8:

[R8]int g0/0/0
[R8-GigabitEthernet0/0/0]ip add 172.16.96.2 21
Jul 30 2025 22:24:49-08:00 R8 %%01IFNET/4/LINK_STATE(l)[0]:The line protocol IP
on the interface GigabitEthernet0/0/0 has entered the UP state.
[R8-GigabitEthernet0/0/0]int g0/0/1
[R8-GigabitEthernet0/0/1]ip add 172.16.104.1 21
Jul 30 2025 22:25:36-08:00 R8 %%01IFNET/4/LINK_STATE(l)[1]:The line protocol IP
on the interface GigabitEthernet0/0/1 has entered the UP state.
[R8-GigabitEthernet0/0/1]int l0
[R8-LoopBack0]ip add 172.16.120.1 21

R9:

 [R9]int g0/0/0
[R9-GigabitEthernet0/0/0]ip add 172.16.104.2 21
Jul 30 2025 22:27:22-08:00 R9 %%01IFNET/4/LINK_STATE(l)[0]:The line protocol IP
on the interface GigabitEthernet0/0/0 has entered the UP state.
[R9-GigabitEthernet0/0/0]int g0/0/1
[R9-GigabitEthernet0/0/1]ip add 172.16.128.1 21

[R9]int l0
[R9-LoopBack0]ip add 172.16.136.1 21

R10:

 [R10]int g0/0/0
[R10-GigabitEthernet0/0/0]ip add 172.16.128.2 21
Jul 30 2025 22:42:24-08:00 R10 %%01IFNET/4/LINK_STATE(l)[0]:The line protocol IP
on the interface GigabitEthernet0/0/0 has entered the UP state.
[R10-GigabitEthernet0/0/0]int l0
[R10-LoopBack0]ip add 172.16.144.1 21

R11:

 [R11]int g0/0/0
[R11-GigabitEthernet0/0/0]ip add 172.16.64.2 22
Jul 30 2025 22:44:50-08:00 R11 %%01IFNET/4/LINK_STATE(l)[0]:The line protocol IP
on the interface GigabitEthernet0/0/0 has entered the UP state.
[R11-GigabitEthernet0/0/0]int g0/0/1
[R11-GigabitEthernet0/0/1]ip add 172.16.68.1 22
Jul 30 2025 22:45:13-08:00 R11 %%01IFNET/4/LINK_STATE(l)[1]:The line protocol IP
on the interface GigabitEthernet0/0/1 has entered the UP state.
[R11-GigabitEthernet0/0/1]int l0
[R11-LoopBack0]ip add 172.16.76.1 22

R12:

[R12]int g0/0/0
[R12-GigabitEthernet0/0/0]ip add 172.16.68.2 22
Jul 30 2025 22:47:09-08:00 R12 %%01IFNET/4/LINK_STATE(l)[0]:The line protocol IP
on the interface GigabitEthernet0/0/0 has entered the UP state.
[R12-GigabitEthernet0/0/0]int l0
[R12-LoopBack0]ip add 172.16.80.1 22
[R12-LoopBack0]int l2
[R12-LoopBack2]ip add 172.16.160.1 19

2.先将公网整通

在R3，R5,R6,R7上配置静态缺省

R3:

[R3]ip route-static 0.0.0.0 0.0.0.0 172.16.0.2

R5:

[R5]ip route-static 0.0.0.0 0.0.0.0 172.16.4.1

R6:

[R6]ip route-static 0.0.0.0 0.0.0.0 172.16.8.1

R7:

[R7]ip route-static 0.0.0.0 0.0.0.0 172.16.12.1

3.配置OSPF环境，在除R4外所有路由器上开启OSPF

 [R1]ospf 1
[R1-ospf-1]area 1
[R1-ospf-1-area-0.0.0.1]network 172.16.32.1 0.0.0.0

[R1-ospf-1-area-0.0.0.1]network 172.16.40.1 0.0.0.0

 [R2]ospf 1
[R2-ospf-1]area 1
[R2-ospf-1-area-0.0.0.1]network 172.16.32.2 0.0.0.0

[R2-ospf-1-area-0.0.0.1]network 172.16.48.1 0.0.0.0

[R3]ospf 1
[R3-ospf-1]area 1
[R3-ospf-1-area-0.0.0.1]network 172.16.32.1 0.0.0.0
[R3-ospf-1-area-0.0.0.1]network 172.16.56.1 0.0.0.0
[R3-ospf-1-area-0.0.0.1]q
[R3-ospf-1]area 0
[R3-ospf-1-area-0.0.0.0]network 172.16.0.1 0.0.0.0

[R5]ospf 1
[R5-ospf-1]area 0
[R5-ospf-1-area-0.0.0.0]network 172.16.20.1 0.0.0.0
[R5-ospf-1-area-0.0.0.0]network 172.16.4.2 0.0.0.0

[R6]ospf 1
[R6-ospf-1]area 0
[R6-ospf-1-area-0.0.0.0]network 172.16.8.2 0.0.0.0
[R6-ospf-1-area-0.0.0.0]q
[R6-ospf-1]area 2
[R6-ospf-1-area-0.0.0.2]network 172.16.64.1 0.0.0.0
[R6-ospf-1-area-0.0.0.2]network 172.16.72.1 0.0.0.0

[R7]ospf 1
[R7-ospf-1]area 0
[R7-ospf-1-area-0.0.0.0]network 172.16.12.2 0.0.0.0
[R7-ospf-1-area-0.0.0.0]q
[R7-ospf-1]area 3
[R7-ospf-1-area-0.0.0.3]network 172.16.112.1 0.0.0.0
[R7-ospf-1-area-0.0.0.3]network 172.16.96.1 0.0.0.0

[R8]ospf 1
[R8-ospf-1]area 3
[R8-ospf-1-area-0.0.0.3]net 172.16.120.1 0.0.0.0
[R8-ospf-1-area-0.0.0.3]net 172.16.104.1 0.0.0.0
[R8-ospf-1-area-0.0.0.3]net 172.16.96.2 0.0.0.0

[R9]ospf 1
[R9-ospf-1]area 3
[R9-ospf-1-area-0.0.0.3]net 172.16.104.2 0.0.0.0
[R9-ospf-1-area-0.0.0.3]q
[R9-ospf-1]area 4
[R9-ospf-1-area-0.0.0.4]net 172.16.128.1 0.0.0.0
[R9-ospf-1-area-0.0.0.4]net 172.16.136.1 0.0.0.0

[R10]ospf 1
[R10-ospf-1]area 4
[R10-ospf-1-area-0.0.0.4]net 172.16.128.2 0.0.0.0

[R11]ospf 1
[R11-ospf-1]area 2
[R11-ospf-1-area-0.0.0.2]net 172.16.64.2 0.0.0.0
[R11-ospf-1-area-0.0.0.2]net 172.16.68.1 0.0.0.0
[R11-ospf-1-area-0.0.0.2]net 172.16.76.1 0.0.0.0

[R12]ospf 1
[R12-ospf-1]area 2
[R12-ospf-1-area-0.0.0.2]net 172.16.68.2 0.0.0.0

[R12-ospf-1-area-0.0.0.2]net 172.16.80.1 0.0.0.0

4.配置MGRE

R3:

[R3]int tunnel 0/0/0
[R3-Tunnel0/0/0]ip add 172.16.24.1 22
[R3-Tunnel0/0/0]tunnel-protocol gre p2mp
[R3-Tunnel0/0/0]source 172.16.0.1
Aug  1 2025 20:58:08-08:00 R3 %%01IFNET/4/LINK_STATE(l)[0]:The line protocol IP
on the interface Tunnel0/0/0 has entered the UP state.

R5:

[R5]int tunnel 0/0/0
[R5-Tunnel0/0/0]ip add 172.16.24.2 22
[R5-Tunnel0/0/0]tunnel-protocol gre p2mp
[R5-Tunnel0/0/0]source 172.16.4.2
Aug  1 2025 21:02:12-08:00 R5 %%01IFNET/4/LINK_STATE(l)[0]:The line protocol IP
on the interface Tunnel0/0/0 has entered the UP state.

R6:

[R6]int tunnel 0/0/0
[R6-Tunnel0/0/0]ip add 172.16.24.3 22
[R6-Tunnel0/0/0]tunnel-protocol gre p2mp
[R6-Tunnel0/0/0]source 172.16.8.2
Aug  1 2025 21:06:32-08:00 R6 %%01IFNET/4/LINK_STATE(l)[0]:The line protocol IP
on the interface Tunnel0/0/0 has entered the UP state.

R7:

[R7]int tunnel 0/0/0
[R7-Tunnel0/0/0]ip add 172.16.24.4 22
[R7-Tunnel0/0/0]tunnel-protocol gre p2mp
[R7-Tunnel0/0/0]source 172.16.12.2
Aug  1 2025 21:09:43-08:00 R7 %%01IFNET/4/LINK_STATE(l)[0]:The line protocol IP
on the interface Tunnel0/0/0 has entered the UP state.

5.配置NHRP

R3:

R3]int t0/0/0
[R3-Tunnel0/0/0]nhrp network-id 100

R5:

[R5]int t0/0/0
[R5-Tunnel0/0/0]nhrp network-id 100
[R5-Tunnel0/0/0]nhrp entry 172.16.24.1 172.16.0.1

R6:

[R6]int t0/0/0
[R6-Tunnel0/0/0]nhrp network
[R6-Tunnel0/0/0]nhrp network-id 100
[R6-Tunnel0/0/0]nhrp entry 172.16.24.1 172.16.0.1 register

R7:

[R7]int tunnel 0/0/0
[R7-Tunnel0/0/0]nhrp network-id 100
[R7-Tunnel0/0/0]nhrp entry 172.16.24.1 172.16.0.1 re
[R7-Tunnel0/0/0]nhrp entry 172.16.24.1 172.16.0.1 register

6.进行路由汇总，减少LSA

7.更新认证







http://www.lryc.cn/news/607137.html

相关文章：

  • python学智能算法（三十））|SVM-KKT条件的数学理解
  • Git基础命令大全
  • C语言数据结构（3）单链表专题1.单链表概述
  • 【论文学习】KAG论文翻译
  • Redis 中 ZipList 的级联更新问题
  • 一篇文章读懂AI Agent（智能体）
  • Python LRU缓存应用与示例
  • 三维协同：体育场馆设计与渲染的独特挑战
  • Web开发-PHP应用TP框架MVC模型路由访问模版渲染安全写法版本漏洞
  • Au速成班-多轨编辑流程
  • 在纯servlet项目中，使用@WebFilter定义了多个filter，如何设置filter的优先级
  • 【PHP 构造函数与析构函数：从基础到高级的完整指南】
  • 【音视频】WebRTC 中的RTP、RTCP、SDP、Candidate
  • 2025年Python Web框架之争：Django、Flask还是FastAPI，谁将主宰未来？
  • HarmonyOS】鸿蒙应用开发中常用的三方库介绍和使用示例
  • 流式输出阻塞原因及解决办法
  • 位运算-面试题01.01.判定字符是否唯一-力扣(LeetCode)
  • 第三方采购流程
  • 机械学习中的一些优化算法（以逻辑回归实现案例来讲解）
  • Python----MCP（MCP 简介、uv工具、创建MCP流程、MCP客户端接入Qwen、MCP客户端接入vLLM）
  • 字节跳动招机器人数据算法研究员-Top Seed
  • 机器学习04——初识梯度下降
  • Thymeleaf 模板引擎原理
  • Java多态度（3）
  • 前端开发(HTML,CSS,VUE,JS)从入门到精通！第二天(CSS)
  • Linux选择
  • van list 重复进入onload
  • 一个强大的向量数据库——Milvus
  • chroma、faiss和milvus三者之间的区别和联系
  • 浏览器无痕模式机制解析：它与正常模式究竟有何不同？
