第三篇：几何体入门：内置几何体全解析

第三篇：几何体入门：内置几何体全解析

引言

几何体是Three.js世界的基石，它们定义了3D物体的形状和结构。Three.js提供20+种内置几何体，从基础立方体到复杂多面体，覆盖90%的3D建模需求。本文将深入解析12种核心几何体，并通过Vue3实现交互式参数调节面板，助你掌握几何造型的核心技术。

---

1. 几何体核心概念

1.1 顶点(Vertex)与面(Face)

几何体由两大基本元素构成：

• 顶点(Vertex)：3D空间中的点，包含(x,y,z)坐标
• 面(Face)：由三个顶点组成的三角形（Three.js仅支持三角面）
• 示例：立方体有8个顶点和12个面（6个面×2个三角形）

1.2 几何体类型对比

几何体名称	顶点数	面数	主要参数	应用场景
BoxGeometry	8	12	宽/高/深	建筑/家具
SphereGeometry	482	960	半径/分段数	星球/粒子
CylinderGeometry	136	240	顶径/底径/高度	柱体/管道
TorusGeometry	800	1600	半径/管道径/分段数	圆环/轮胎
IcosahedronGeometry	12	20	半径/细节层级	低模球体

---

2. 12大核心几何体详解

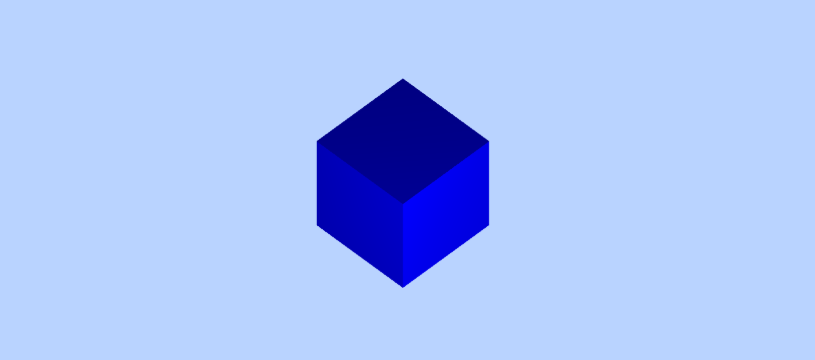

2.1 立方体(BoxGeometry)

<script setup>
import { ref } from 'vue';const boxParams = ref({width: 1,height: 1,depth: 1,widthSegments: 1,heightSegments: 1,depthSegments: 1
});// 创建立方体
const createBox = () => {return new THREE.BoxGeometry(boxParams.value.width,boxParams.value.height,boxParams.value.depth,boxParams.value.widthSegments,boxParams.value.heightSegments,boxParams.value.depthSegments);
};
</script>

参数解析：

• widthSegments：宽度分段数（影响表面细分）
• 当分段数>1时，可用于变形动画或曲面效果

2.2 球体(SphereGeometry)

const sphere = new THREE.SphereGeometry(1,    // 半径32,   // 经度分段数（水平细分数）16,   // 纬度分段数（垂直细分数）0,    // 水平起始角度（0-Math.PI*2）Math.PI * 2, // 水平覆盖角度0,    // 垂直起始角度（0-Math.PI）Math.PI      // 垂直覆盖角度
);

分段数影响：

2.3 圆柱体(CylinderGeometry)

const cylinder = new THREE.CylinderGeometry(0.5,  // 顶部半径1,    // 底部半径2,    // 高度16,   // 径向分段数4,    // 高度分段数false // 是否开启顶盖/底盖
);

特殊形态：

• 圆锥：顶部半径=0
• 棱柱：分段数=4/6/8
• 圆台：顶部半径≠底部半径

2.4 圆环(TorusGeometry)

const torus = new THREE.TorusGeometry(1,    // 圆环半径0.3,  // 管道半径16,   // 径向分段数100,  // 管道分段数Math.PI * 2 // 圆弧角度（缺省为整圆）
);

应用场景：行星环、戒指、管道弯曲

---

3. 其他实用几何体

3.1 平面(PlaneGeometry)

const plane = new THREE.PlaneGeometry(10,   // 宽度10,   // 高度10,   // 宽度分段10    // 高度分段
);

用途：地面、水面、公告板

3.2 圆环缓冲(TorusKnotGeometry)

const knot = new THREE.TorusKnotGeometry(1,    // 半径0.3,  // 管道半径100,  // 管道分段16,   // 交叉分段2,    // P值（控制缠绕次数）3     // Q值（控制围绕轴旋转次数）
);

数学原理：通过参数方程生成复杂拓扑结构

3.3 二十面体(IcosahedronGeometry)

const ico = new THREE.IcosahedronGeometry(1,    // 半径2     // 细节层级（0=基础，每+1细分4倍面数）
);

特点：最接近球体的多面体，常用于低模风格

---

4. Vue3实战：几何体参数调节器

4.1 项目结构

src/├── components/│    ├── GeometryController.vue  // 参数控制面板│    ├── GeometryViewer.vue      // 3D显示组件│    └── ParamSlider.vue         // 通用滑动条└── App.vue

4.2 核心代码实现

<!-- GeometryController.vue -->
<script setup>
import { ref, watch } from 'vue';// 支持的几何体类型
const GEOMETRY_TYPES = {BOX: 'Box',SPHERE: 'Sphere',CYLINDER: 'Cylinder',TORUS: 'Torus'
};const currentType = ref(GEOMETRY_TYPES.BOX);// 几何体参数响应式对象
const params = ref({// 立方体参数[GEOMETRY_TYPES.BOX]: {width: 2, height: 1, depth: 1,widthSegments: 1, heightSegments: 1, depthSegments: 1},// 球体参数[GEOMETRY_TYPES.SPHERE]: {radius: 1, widthSegments: 32, heightSegments: 16,phiStart: 0, phiLength: Math.PI * 2,thetaStart: 0, thetaLength: Math.PI},// 圆柱体参数[GEOMETRY_TYPES.CYLINDER]: {radiusTop: 0.5, radiusBottom: 1, height: 2,radialSegments: 32, heightSegments: 8},// 圆环参数[GEOMETRY_TYPES.TORUS]: {radius: 1, tube: 0.3, radialSegments: 100, tubularSegments: 16}
});// 生成当前几何体的配置项
const currentParams = computed(() => ({type: currentType.value,...params.value[currentType.value]
}));// 发射更新事件
const emit = defineEmits(['update']);
watch(currentParams, (val) => {emit('update', val);
}, { deep: true });
</script><template><div class="controller"><select v-model="currentType"><option v-for="(type, key) in GEOMETRY_TYPES" :value="type" :key="key">{{ type }}</option></select><template v-if="currentType === GEOMETRY_TYPES.BOX"><ParamSlider label="宽度" v-model="params.BOX.width" :min="0.1" :max="5" :step="0.1"/><ParamSlider label="高度" v-model="params.BOX.height" :min="0.1" :max="5" :step="0.1"/><ParamSlider label="深度" v-model="params.BOX.depth" :min="0.1" :max="5" :step="0.1"/><!-- 其他参数 --></template><!-- 其他几何体参数控制 --></div>
</template>

4.3 几何体动态更新

<!-- GeometryViewer.vue -->
<script setup>
import { ref, watch } from 'vue';
import * as THREE from 'three';const props = defineProps(['geometryParams']);
let geometry = ref(null);
let mesh = ref(null);// 根据参数创建几何体
const createGeometry = (params) => {switch(params.type) {case 'Box':return new THREE.BoxGeometry(...Object.values(params));case 'Sphere':return new THREE.SphereGeometry(...Object.values(params));// 其他几何体...}
};// 监听参数变化
watch(() => props.geometryParams, (newParams) => {// 释放旧几何体内存if (geometry.value) geometry.value.dispose();// 创建新几何体geometry.value = createGeometry(newParams);// 更新网格if (mesh.value) {mesh.value.geometry = geometry.value;} else {const material = new THREE.MeshNormalMaterial();mesh.value = new THREE.Mesh(geometry.value, material);scene.add(mesh.value);}
}, { immediate: true });
</script>

4.4 性能优化：几何体复用

// 使用BufferGeometryUtils合并几何体
import { mergeBufferGeometries } from 'three/examples/jsm/utils/BufferGeometryUtils';const geometries = [];
for (let i = 0; i < 100; i++) {const box = new THREE.BoxGeometry(0.2, 0.2, 0.2);box.translate(Math.random()*10-5, Math.random()*10-5, Math.random()*10-5);geometries.push(box);
}// 合并为单个几何体（减少Draw Call）
const mergedGeometry = mergeBufferGeometries(geometries);
const mesh = new THREE.Mesh(mergedGeometry, material);
scene.add(mesh);

---

5. 几何体操作进阶技巧

5.1 顶点修改：创建波浪平面

const plane = new THREE.PlaneGeometry(10, 10, 50, 50);
const positions = plane.attributes.position.array;// 遍历顶点添加波浪效果
for (let i = 0; i < positions.length; i += 3) {const x = positions[i];const z = positions[i+2];// 使用正弦函数生成高度positions[i+1] = Math.sin(x * 0.5) * Math.cos(z * 0.5) * 1.5;
}// 通知Three.js更新
plane.attributes.position.needsUpdate = true;

5.2 UV坐标操作：纹理映射

const geometry = new THREE.BoxGeometry(2, 2, 2);
const uvs = geometry.attributes.uv.array;// 修改UV坐标实现特殊纹理映射
for (let i = 0; i < uvs.length; i += 2) {uvs[i] *= 2;   // U坐标拉伸uvs[i+1] *= 2; // V坐标拉伸
}geometry.attributes.uv.needsUpdate = true;// 应用纹理
const texture = new THREE.TextureLoader().load('brick.jpg');
const material = new THREE.MeshBasicMaterial({ map: texture });

5.3 法线重计算

geometry.computeVertexNormals(); // 自动计算法线// 手动修改法线
const normals = geometry.attributes.normal.array;
for (let i = 0; i < normals.length; i += 3) {normals[i] = 0;   // X分量normals[i+1] = 1; // Y分量（指向正上方）normals[i+2] = 0; // Z分量
}
geometry.attributes.normal.needsUpdate = true;

---

6. 性能优化指南

6.1 几何体选择策略

graph TDA[选择几何体] --> B{需要变形？}B -->|是| C[高分段几何体]B -->|否| D{静态物体？}D -->|是| E[使用BufferGeometry]D -->|否| F[使用基础几何体]

6.2 内存管理最佳实践

1. 几何体复用：相同物体共享几何体

   const boxGeometry = new THREE.BoxGeometry();
   const material = new THREE.MeshBasicMaterial({ color: 0xff0000 });const mesh1 = new THREE.Mesh(boxGeometry, material);
   const mesh2 = new THREE.Mesh(boxGeometry, material.clone());


2. 及时释放内存：

   // 组件卸载时
   onUnmounted(() => {geometry.dispose();material.dispose();
   });


3. 避免每帧创建：在动画循环外创建几何体

6.3 实例化渲染(InstancedMesh)

const geometry = new THREE.BoxGeometry(0.2, 0.2, 0.2);
const material = new THREE.MeshBasicMaterial();
const instances = new THREE.InstancedMesh(geometry, material, 1000);// 设置每个实例的位置和旋转
const matrix = new THREE.Matrix4();
for (let i = 0; i < 1000; i++) {matrix.setPosition(Math.random() * 100 - 50,Math.random() * 100 - 50,Math.random() * 100 - 50);instances.setMatrixAt(i, matrix);
}scene.add(instances);

性能提升：1000个立方体，Draw Call从1000次降为1次

---

7. 常见问题解答

Q1：如何创建自定义形状？

• 简单形状：组合基础几何体（Group）
• 复杂形状：使用BufferGeometry手动设置顶点
• 专业建模：Blender创建后导出GLTF

Q2：几何体分段数设置多少合适？

• 静态物体：低分段（如Box用1x1x1）
• 曲面物体：32-64分段（球体/圆柱）
• 变形物体：≥64分段（波浪平面）
• 性能临界点：单物体面数<10000

Q3：几何体显示为黑色怎么办？

1. 检查材质是否需要光照（MeshBasicMaterial不受光）
2. 确认场景中有灯光
3. 验证法线方向是否正确（使用MeshNormalMaterial调试）

---

8. 总结

通过本文，你已掌握：

1. 12种核心几何体的创建与参数配置
2. 顶点(Vertex)与面(Face)的底层原理
3. Vue3实现几何体参数实时调节器
4. 几何体内存管理与性能优化技巧
5. 高级操作：顶点修改、UV映射、法线计算

关键点：Three.js中所有几何体最终都转换为BufferGeometry，它使用TypedArray直接操作二进制数据，比传统Geometry性能提升3-5倍。

---

下一篇预告

第四篇：材质与纹理：让物体"真实"起来
你将学习：

• 6种核心材质特性对比（Basic/Standard/Physical）
• 纹理贴图技术：漫反射/法线/环境遮挡贴图
• UV映射原理与自定义UV展开
• PBR（物理渲染）材质工作流
• Vue3实现材质实时编辑器

准备好为几何体注入灵魂了吗？让我们进入Three.js的视觉魔法世界！
