Positions, sizes, and layouts（位置、大小和布局）

Units(单位)
1、pixel:像素位置，整数始终表示像素。

lv_obj_set_x(btn, 10)；

2、percentage: 控件或其父控件大小的百分比，lv_pct(value) 将一个值转换为百分比。

lv_obj_set_width(btn,lv_pct(50));

3、LV_SIZE_CONTENT: 设置控件宽度/高度为包含所有子控件的特殊值。

lv_obj_set_width(btn, LV_SIZE_CONTENT);

存在内边距的计算

lv_obj_set_x(obj, 10);
lv_obj_set_y(obj, 20);

默认情况下，x和y坐标是从父对象的内容区域的左上角开始计算的。例如，如果父对象的每一边都有五个像素的内边距（padding），那么上面的代码会把 obj 放置在(15, 25)，因为内容区域在填充之后开始计算。

百分比值是通过父对象的内容（content）区域的大小来计算的。
lv_obj_set_x(btn, lv_pct(10)); //x = 父元素内容区域宽度的10%

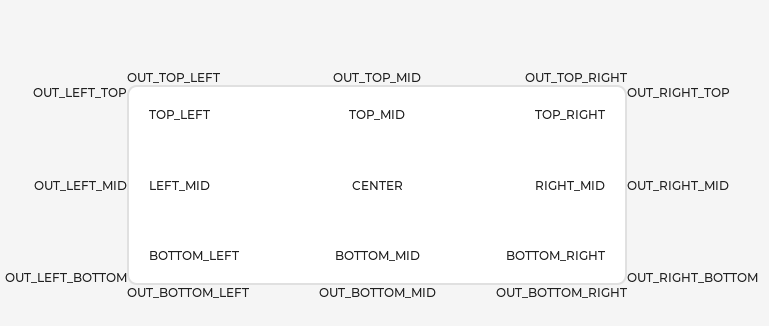

Alignment（对齐）

1、改变对齐方式（对象内部对齐）
lv_obj_set_align(obj, align);
如果父对象的大小改变，则子对象的设置对齐和位置会根据父对象的变化自动调整更新。

2、改变对齐方式（对象外部对齐）
lv_obj_align_to(label, btn, LV_ALIGN_OUT_TOP_MID, 0, -10);
lv_obj_align_to() 不能在对象的坐标或参考对象的坐标发生变化时重新对齐对象.

3.获取边界框的大小：
获取对象的外部宽度（包括边框、阴影等装饰部分的总宽度 ）

int32_t w = lv_obj_get_width(obj);
int32_t h = lv_obj_get_height(obj);

4.获取内容区域的大小：
获取对象的内容区域宽度，即去除边框、外边距、内边距（padding ，若有设置）等装饰后，实际可用于显示内容（如文本、图片等）的水平空间宽度 。
int32_t content_w = lv_obj_get_content_width(obj);
int32_t content_h = lv_obj_get_content_height(obj);

Translation（位置转换）
在按下按钮时将按钮上移一点。推荐可以使用平移。

void translation(){// 样式初始化（确保只执行一次）static lv_style_t style_normal;static lv_style_t style_pressed;static lv_style_t style_pressed2;static bool styles_inited = false;if (!styles_inited) {lv_style_init(&style_normal);lv_style_set_y(&style_normal, 100);  // 正常状态：Y轴偏移100lv_style_init(&style_pressed);lv_style_set_translate_y(&style_pressed, -20);lv_style_init(&style_pressed2);lv_style_set_transform_width(&style_pressed2, 10);lv_style_set_transform_height(&style_pressed2, 10);styles_inited = true;}// 创建屏幕screen = lv_obj_create(NULL);lv_scr_load(screen);//位置转换（平移）// 创建 btn1（不设置固定Y坐标，由样式控制）btn1 = lv_btn_create(screen);lv_obj_set_height(btn1, 100);lv_obj_set_width(btn1, 150);lv_obj_set_x(btn1, 100);  // 只设置X坐标，Y坐标由样式控制lv_obj_set_style_bg_color(btn1, lv_color_hex(0xFFEEFF), LV_PART_MAIN);// 应用样式（关键：正常状态和按下状态的Y偏移）lv_obj_add_style(btn1, &style_normal, LV_STATE_DEFAULT);lv_obj_add_style(btn1, &style_pressed, LV_STATE_PRESSED);//大小转换btn2 = lv_btn_create(screen);lv_obj_set_width(btn2, 100);lv_obj_set_height(btn2, 100);lv_obj_set_x(btn2, 300);lv_obj_set_y(btn2, 100);  lv_obj_set_style_bg_color(btn2, lv_color_hex(0x808000), LV_PART_MAIN);lv_obj_add_style(btn2,&style_pressed2,LV_STATE_PRESSED);
}

Transformation（大小转换）
1.变换后的宽度和高度会分别加在对象的两侧。这意味着，一个 10 像素的变换宽度会使对象宽 20 像素（两侧各增加 10 像素）。
2.与位置平移不同，大小转换并不会使对象“真正”变大。换句话说，滚动条、布局和 LV_SIZE_CONTENT 不会对变换后的大小做出反应。因此，大小转换 “只是” 一种视觉效果。

void translation(){// 样式初始化（确保只执行一次）static lv_style_t style_normal;static lv_style_t style_pressed;static lv_style_t style_pressed2;static bool styles_inited = false;if (!styles_inited) {lv_style_init(&style_normal);lv_style_set_y(&style_normal, 100);  // 正常状态：Y轴偏移100lv_style_init(&style_pressed);lv_style_set_translate_y(&style_pressed, -20);lv_style_init(&style_pressed2);lv_style_set_transform_width(&style_pressed2, 10);lv_style_set_transform_height(&style_pressed2, 10);styles_inited = true;}// 创建屏幕screen = lv_obj_create(NULL);lv_scr_load(screen);//位置转换（平移）// 创建 btn1（不设置固定Y坐标，由样式控制）btn1 = lv_btn_create(screen);lv_obj_set_height(btn1, 100);lv_obj_set_width(btn1, 150);lv_obj_set_x(btn1, 100);  // 只设置X坐标，Y坐标由样式控制lv_obj_set_style_bg_color(btn1, lv_color_hex(0xFFEEFF), LV_PART_MAIN);// 应用样式（关键：正常状态和按下状态的Y偏移）lv_obj_add_style(btn1, &style_normal, LV_STATE_DEFAULT);lv_obj_add_style(btn1, &style_pressed, LV_STATE_PRESSED);//大小转换btn2 = lv_btn_create(screen);lv_obj_set_width(btn2, 100);lv_obj_set_height(btn2, 100);lv_obj_set_x(btn2, 300);lv_obj_set_y(btn2, 100);  lv_obj_set_style_bg_color(btn2, lv_color_hex(0x808000), LV_PART_MAIN);lv_obj_add_style(btn2,&style_pressed2,LV_STATE_PRESSED);
}

Min and Max size（最小和最大尺寸）
1、限制了对象的大小，防止其变得比这些值更小/更大。

static lv_style_t style_max_height;
lv_style_init(&style_max_height);
lv_style_set_y(&style_max_height, 200);lv_obj_set_height(obj, lv_pct(100));
lv_obj_add_style(obj, &style_max_height, LV_STATE_DEFAULT); //将高度限制为200像素

2、使用百分比值，相对于父对象的内容区域的大小。

static lv_style_t style_max_height;
lv_style_init(&style_max_height);
lv_style_set_y(&style_max_height, lv_pct(50));lv_obj_set_height(obj, lv_pct(100));
lv_obj_add_style(obj, &style_max_height, LV_STATE_DEFAULT); //将高度限制为父容器高度的一半

Layout（布局）
1、布局可以更新对象子对象的位置和大小。它们可以用于自动排列子对象成一行或一列，或者以更复杂的形式排列。
2、布局设置的位置和大小会覆盖“正常”的x、y、宽度和高度设置。
3、每个布局都有一个相同的函数： lv_obj_set_layout(obj, <布局名称>) 用于在对象上设置布局。

内置布局
LVGL带有两种非常强大的布局：
1、Flexbox：将对象排列成行或列，支持换行和扩展项目。
2、Grid：在二维表中将对象排列成固定位置。

Flags（标志）
有一些标志可以用于对象，以影响它们与布局的行为：

LV_OBJ_FLAG_HIDDEN 隐藏的对象在布局计算中被忽略。

LV_OBJ_FLAG_IGNORE_LAYOUT 该对象被布局简单地忽略。它的坐标可以像常规那样设置。

LV_OBJ_FLAG_FLOATING 与 LV_OBJ_FLAG_IGNORE_LAYOUT 相同，但具有 LV_OBJ_FLAG_FLOATING 标志的对象将在 LV_SIZE_CONTENT 计算中被忽略。

这些标志可以使用 lv_obj_add_flag(obj, FLAG) 和lv_obj_remove_flag(obj, FLAG)添加/移除。
移除某个标志：lv_obj_clear_flag(obj,FLAG);

Order of Creation（图层顺序）
1、默认情况下，LVGL会将新的Widgets绘制在旧的Widgets之上。
例如，假设我们在名为button1的父Widget上添加一个按钮，然后再添加另一个名为button2的按钮。那么，button1（及其子Widget）将处于背景中，并可能被button2及其子Widget覆盖。

void OrderOfCreation(){/* 创建一个屏幕 */screen = lv_obj_create(NULL);lv_scr_load(screen);                          /* 加载屏幕 *//* 创建两个按钮 */lv_obj_t * btn1 = lv_btn_create(screen);      /* 在屏幕上创建一个按钮 */lv_obj_set_size(btn1, 100, 60);             lv_obj_set_pos(btn1, 80, 100);                /* 设置按钮的位置 */lv_obj_t * btn2 = lv_btn_create(screen);     lv_obj_set_size(btn2, 100, 60);              lv_obj_set_pos(btn2, 150, 100);                    /* 为按钮添加标签 */lv_obj_t * label1 = lv_label_create(btn1);   /* 在按钮1上创建标签 */lv_label_set_text(label1, "Button 1");       /* 设置标签文本 */lv_obj_t *label2 = lv_label_create(btn2);    /* 在按钮2上创建标签 */lv_label_set_text(label2, "Button 2");       /* 设置标签文本 */
}

Styles（风格样式）

1、样式是一个 lv_style_t 变量，它可以保存边框宽度、文本颜色等属性。它类似于 CSS 中的“类”。

2、可以将样式分配给对象以更改其外观。在赋值过程中，可以指定目标部分（CSS 中的pseudo element）和目标状态（pseudo class）。例如，当滑块处于按下状态时，可以将“style_blue”添加到滑块的旋钮。

3、任何数量的对象都可以使用相同的样式。

4、样式可以级联，这意味着可以将多个样式分配给一个对象，并且每个样式可以具有不同的属性。因此，并非所有属性都必须在样式中指定。 LVLG 将寻找一个属性，直到一个样式定义它，或者如果它没有被任何样式指定，则使用默认值。例如，style_btn 可以导致默认的灰色按钮，而style_btn_red 只能添加一个background-color=red 来覆盖背景颜色。

5、后来添加的样式具有更高的优先级。这意味着如果在两种样式中指定了一个属性，则将使用稍后添加的样式。

6、如果对象中未指定某些属性（例如文本颜色），则可以从父级继承。

7、对象可以具有比“正常”样式具有更高优先级的本地样式。具体解释如下：

• “正常” 样式：通常指全局样式（通过 lv_style_create 创建，可被多个对象共享），例如为所有按钮设置统一的默认背景色。
• 本地样式：直接绑定到单个对象的样式（通过 lv_obj_add_style给特定对象添加），仅对该对象生效。
• 优先级规则：本地样式的优先级 高于 全局样式。当两者设置了相同属性（如背景色）时，会优先使用本地样式的配置。

8、当对象改变状态时可以应用转换。具体解释如下：
状态转换：指对象从一个状态切换到另一个状态时（如从默认状态 → 按下状态），样式变化可以通过动画过渡实现，而不是瞬间切换。

Status(状态)
对象可以处于以下状态的组合：

LV_STATE_DEFAULT (0x0000) 正常，释放状态

LV_STATE_CHECKED (0x0001) 切换或检查状态

LV_STATE_FOCUSED (0x0002) 通过键盘或编码器聚焦或通过触摸板/鼠标点击

LV_STATE_FOCUS_KEY (0x0004) 通过键盘或编码器聚焦，但不通过触摸板/鼠标聚焦

LV_STATE_EDITED (0x0008) 由编码器编辑

LV_STATE_HOVERED (0x0010) 鼠标悬停（现在不支持）

LV_STATE_PRESSED (0x0020) 被按下

LV_STATE_SCROLLED (0x0040) 正在滚动

LV_STATE_DISABLED (0x0080) 禁用状态

LV_STATE_USER_1 (0x1000) 自定义状态

该组合表示可以同时聚焦和按下对象。这表示为LV_STATE_FOCUSED | LV_STATE_PRESSED。
样式可以添加到任何状态和状态组合。 例如，为默认和按下状态设置不同的背景颜色。 如果属性未在状态中定义，则将使用 最佳匹配状态的属性 。通常这意味着使用带有 LV_STATE_DEFAULT 的属性。 如果是默认状态但是没有设置他的属性，那么将会使用默认值。
但是 “最佳匹配状态的属性” 到底是什么意思呢？ 状态具有优先级，由它们的值显示（参见上面的列表）。更高的值意味着更高的优先级。 为了确定使用哪个状态的属性，让我们举个例子。想象一下，背景颜色是这样定义的：
LV_STATE_DEFAULT：白色
LV_STATE_PRESSED：灰色
LV_STATE_FOCUSED：红色

1.默认情况下，对象处于默认状态，所以这是一个简单的情况：属性在对象当前状态下完美定义为白色。
2. 当对象被按下时有2个相关属性：默认为白色（默认与每个状态相关）和按下为灰色。 按下状态的优先级为 0x0020，高于默认状态的 0x0000 优先级，因此将使用灰色。
3. 当物体聚焦时，发生与按下状态相同的事情，将使用红色。 （焦点状态比默认状态具有更高的优先级）。
4. 当物体聚焦并按下时，灰色和红色都可以工作，但按下状态的优先级高于聚焦状态，因此将使用灰色。
5. 可以为 LV_STATE_PRESSED | LV_STATE_FOCUSED 设置例如玫瑰色。 。 在这种情况下，此组合状态的优先级为 0x0020 + 0x0002 = 0x0022，高于按下状态的优先级，因此将使用玫瑰色。
6. 当对象处于选中状态时，没有设置此状态的背景颜色的属性。因此，由于缺乏更好的选择，对象从默认状态的属性中保持白色。

一些实用的注意事项：
1、状态的优先级（值）非常直观，这是用户自然期望的。例如。如果一个对象被聚焦，用户仍然希望查看它是否被按下，因此按下状态具有更高的优先级。 如果聚焦状态具有更高的优先级，它将覆盖按下的颜色。

效果：
仅聚焦时：显示黄色（聚焦样式）。
聚焦 + 按下时：显示红色（按下样式覆盖聚焦，符合用户预期）。

    // 定义样式static lv_style_t style_default;    // 默认状态（无特殊状态）static lv_style_t style_focused;   // 聚焦状态static lv_style_t style_pressed;   // 按下状态lv_style_init(&style_default);lv_style_set_bg_color(&style_default, lv_color_hex(0xFFFFFF)); // 白色lv_style_init(&style_focused);lv_style_set_bg_color(&style_focused, lv_color_hex(0xFFFF00)); // 黄色（聚焦）lv_style_init(&style_pressed);lv_style_set_bg_color(&style_pressed, lv_color_hex(0xFF0000)); // 红色（按下）// 创建按钮并绑定状态lv_obj_t *btn = lv_btn_create(screen);lv_obj_set_size(btn,50,30);lv_obj_set_pos(btn,80,50);lv_obj_add_style(btn, &style_default, LV_STATE_DEFAULT);lv_obj_add_style(btn, &style_focused, LV_STATE_FOCUSED);  // 聚焦状态lv_obj_add_style(btn, &style_pressed, LV_STATE_PRESSED);   // 按下状态（优先级更高）

2、如果您想为所有状态设置一个属性（例如红色背景色），只需将其设置为默认状态即可。如果对象找不到当前状态的属性，它将回退到默认状态的属性。
效果：
默认状态：白色背景 + 2px 边框。
按下状态：红色背景（自定义） + 2px 边框（继承默认状态，因为按下状态没有定义边框）。

    static lv_style_t style_default;static lv_style_t style_pressed;lv_style_init(&style_default);lv_style_set_bg_color(&style_default, lv_color_hex(0xFFFFFF)); // 白色（默认）lv_style_set_border_width(&style_default, 2);                  // 边框宽度2px（所有状态通用）lv_style_init(&style_pressed);lv_style_set_bg_color(&style_pressed, lv_color_hex(0xFF0000)); // 红色（仅定义背景色）lv_obj_t *btn = lv_btn_create(screen);lv_obj_set_size(btn,50,30);lv_obj_set_pos(btn,80,50);lv_obj_add_style(btn, &style_default, LV_STATE_DEFAULT);lv_obj_add_style(btn, &style_pressed, LV_STATE_PRESSED);

3、使用 ORed 状态来描述复杂情况的属性。 （例如按下 + 选中 + 聚焦）
效果：
仅选中：白色（默认状态，无组合状态触发）。
选中 + 按下：绿色（组合状态样式生效）。

    static lv_style_t style_default;static lv_style_t style_checked; // 新增：仅选中状态样式  因为后面要手动设置来模拟选中状态，没有这个样式会显示选中状态默认的样式：红色static lv_style_t style_pressed_checked; // 按下 + 选中 组合状态lv_style_init(&style_default);lv_style_set_bg_color(&style_default, lv_color_hex(0xFFFFFF));lv_style_init(&style_checked);lv_style_set_bg_color(&style_checked, lv_color_hex(0xFFFFFF)); // 白色（仅选中，与默认状态统一）lv_style_init(&style_pressed_checked);lv_style_set_bg_color(&style_pressed_checked, lv_color_hex(0x00FF00)); // 绿色（按下且选中）lv_obj_t *btn = lv_btn_create(screen);lv_obj_set_size(btn,50,30);lv_obj_set_pos(btn,80,50);lv_obj_add_style(btn, &style_default, LV_STATE_DEFAULT);// 绑定仅选中状态（未按下）lv_obj_add_style(btn, &style_checked, LV_STATE_CHECKED);// 绑定组合状态：按下（LV_STATE_PRESSED）+ 选中（LV_STATE_CHECKED）lv_obj_add_style(btn, &style_pressed_checked, LV_STATE_PRESSED | LV_STATE_CHECKED);// 手动设置按钮为选中状态（模拟场景）lv_obj_add_state(btn, LV_STATE_CHECKED);

4、为不同的状态使用不同的样式元素可能是个好主意。 例如，为released、pressed、checked+pressed、focused、focused+pressed、focused+pressed+checked等状态寻找背景颜色是相当困难的。 相反，例如，对按下和选中状态使用背景颜色，并使用不同的边框颜色指示聚焦状态。

Inheritance（继承）
某些属性（通常与文本相关）可以从父对象的样式继承。 仅当未在对象的样式中设置给定属性时（即使在默认状态下），才应用继承。 在这种情况下，如果该属性是可继承的，则该属性的值也将在父项中搜索，直到一个对象为该属性指定了一个值。父母将使用自己的状态来确定该值。 因此，如果按下按钮，并且文本颜色来自此处，则将使用按下的文本颜色。

Parts
LVGL 中存在以下预定义部分：

LV_PART_MAIN 类似矩形的背景*/

LV_PART_SCROLLBAR 滚动条

LV_PART_INDICATOR 指标，例如用于滑块、条、开关或复选框的勾选框

LV_PART_KNOB 像手柄一样可以抓取调整值*/

LV_PART_SELECTED 表示当前选择的选项或部分

LV_PART_ITEMS 如果小部件具有多个相似元素（例如表格单元格）*/

LV_PART_TICKS 刻度上的刻度，例如对于图表或仪表

LV_PART_CURSOR 标记一个特定的地方，例如文本区域或图表的光标

LV_PART_CUSTOM_FIRST 可以从这里添加自定义部件。

滑条

// 定义三个部分的样式（背景、指标、旋钮）
static lv_style_t style_bg;    // 滑块背景样式
static lv_style_t style_indic; // 滑块指标样式（已选中部分）
static lv_style_t style_knob;  // 滑块旋钮样式/* 1. 初始化样式 */
// 背景样式（未选中部分）
lv_style_init(&style_bg);
lv_style_set_bg_color(&style_bg, lv_color_hex(0xEEEEEE)); // 浅灰色背景
lv_style_set_bg_opa(&style_bg, LV_OPA_100);              // 不透明
lv_style_set_radius(&style_bg, 10);                       // 圆角10px
lv_style_set_pad_ver(&style_bg, 5);                       // 上下内边距5px（控制高度）// 指标样式（已选中部分）
lv_style_init(&style_indic);
lv_style_set_bg_color(&style_indic, lv_color_hex(0x007BFF)); // 蓝色指标
lv_style_set_bg_opa(&style_indic, LV_OPA_100);
lv_style_set_radius(&style_indic, 10);                     // 与背景圆角一致
lv_style_set_pad_ver(&style_indic, 5);                     // 与背景高度匹配// 旋钮样式（拖动的圆形按钮）
lv_style_init(&style_knob);
lv_style_set_bg_color(&style_knob, lv_color_hex(0xFFFFFF)); // 白色旋钮
lv_style_set_border_color(&style_knob, lv_color_hex(0x007BFF)); // 蓝色边框
lv_style_set_border_width(&style_knob, 2);                  // 边框宽度2px
lv_style_set_radius(&style_knob, LV_RADIUS_CIRCLE);         // 圆形旋钮
lv_style_set_width(&style_knob, 20);                     // 旋钮大小20x20px
lv_style_set_height(&style_knob, 20);  /* 2. 创建滑块对象 */
lv_obj_t *slider = lv_slider_create(lv_scr_act()); // 在当前屏幕创建滑块
lv_obj_set_size(slider, 200, LV_SIZE_CONTENT);    // 宽度200px，高度自适应
lv_obj_center(slider);                             // 居中显示/* 3. 为滑块的不同部分绑定样式 */
// 背景部分（LV_PART_MAIN 对应滑块整体背景）
lv_obj_add_style(slider, &style_bg, LV_PART_MAIN | LV_STATE_DEFAULT);
// 指标部分（LV_PART_INDICATOR 对应已选中的进度条）
lv_obj_add_style(slider, &style_indic, LV_PART_INDICATOR | LV_STATE_DEFAULT);
// 旋钮部分（LV_PART_KNOB 对应可拖动的按钮）
lv_obj_add_style(slider, &style_knob, LV_PART_KNOB | LV_STATE_DEFAULT);/* 4. 可选：添加滑块值显示标签 */
lv_obj_t *label = lv_label_create(lv_scr_act());
lv_label_set_text(label, "Value: 0");
lv_obj_align_to(label, slider, LV_ALIGN_OUT_BOTTOM_MID, 0, 10); // 显示在滑块下方// 2. 绑定事件时传递回调函数和用户数据
lv_obj_add_event_cb(slider, slider_event_cb, LV_EVENT_VALUE_CHANGED, label);
