汇川ITS7100E触摸屏交互界面开发（一）调试事项说明

一、触摸屏工程离线模拟、在线模拟

（1）离线模拟

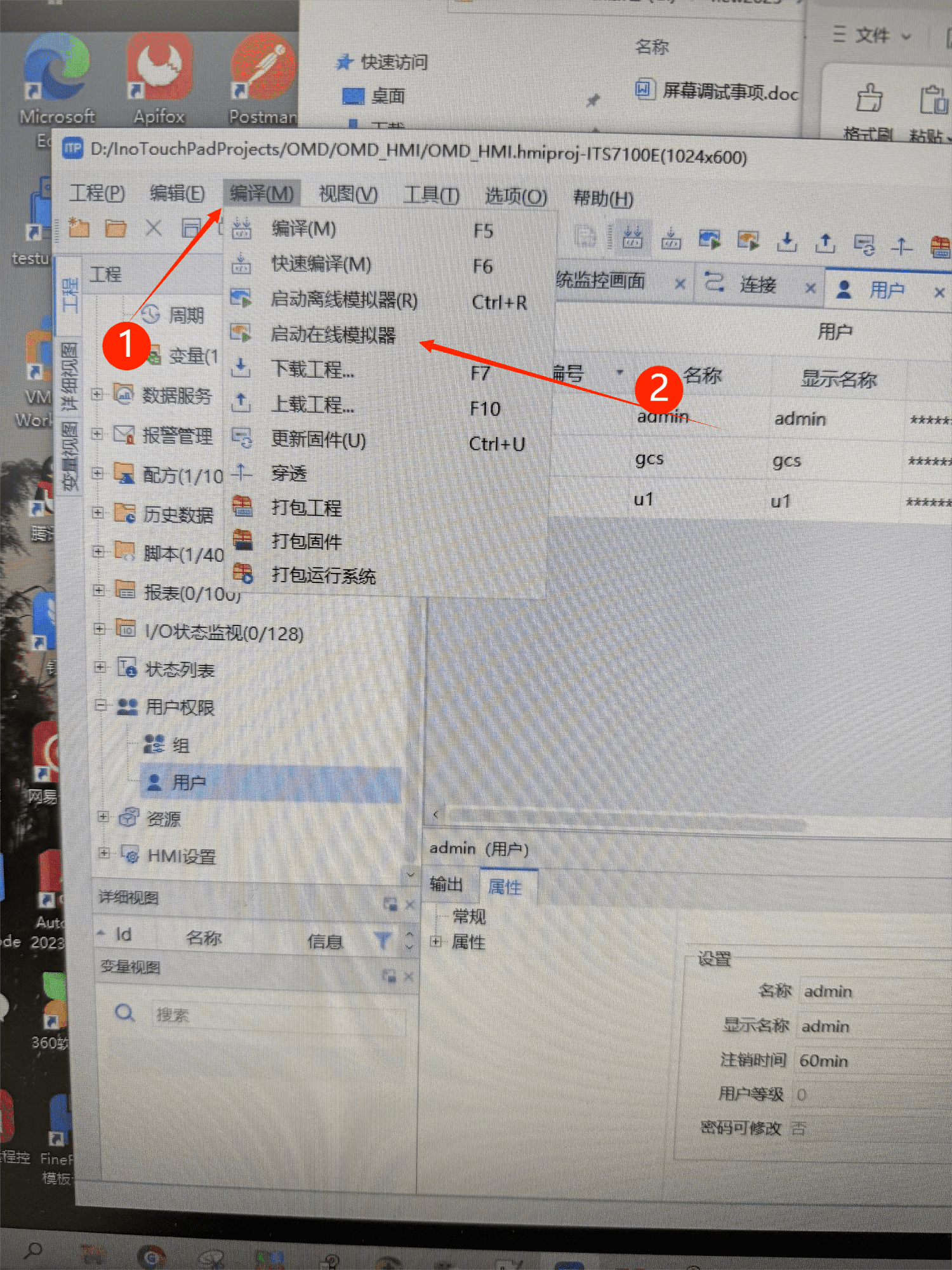

（2）在线模拟

二、HMI工程下载

（1）下载前保证电脑与触摸屏网络通畅。

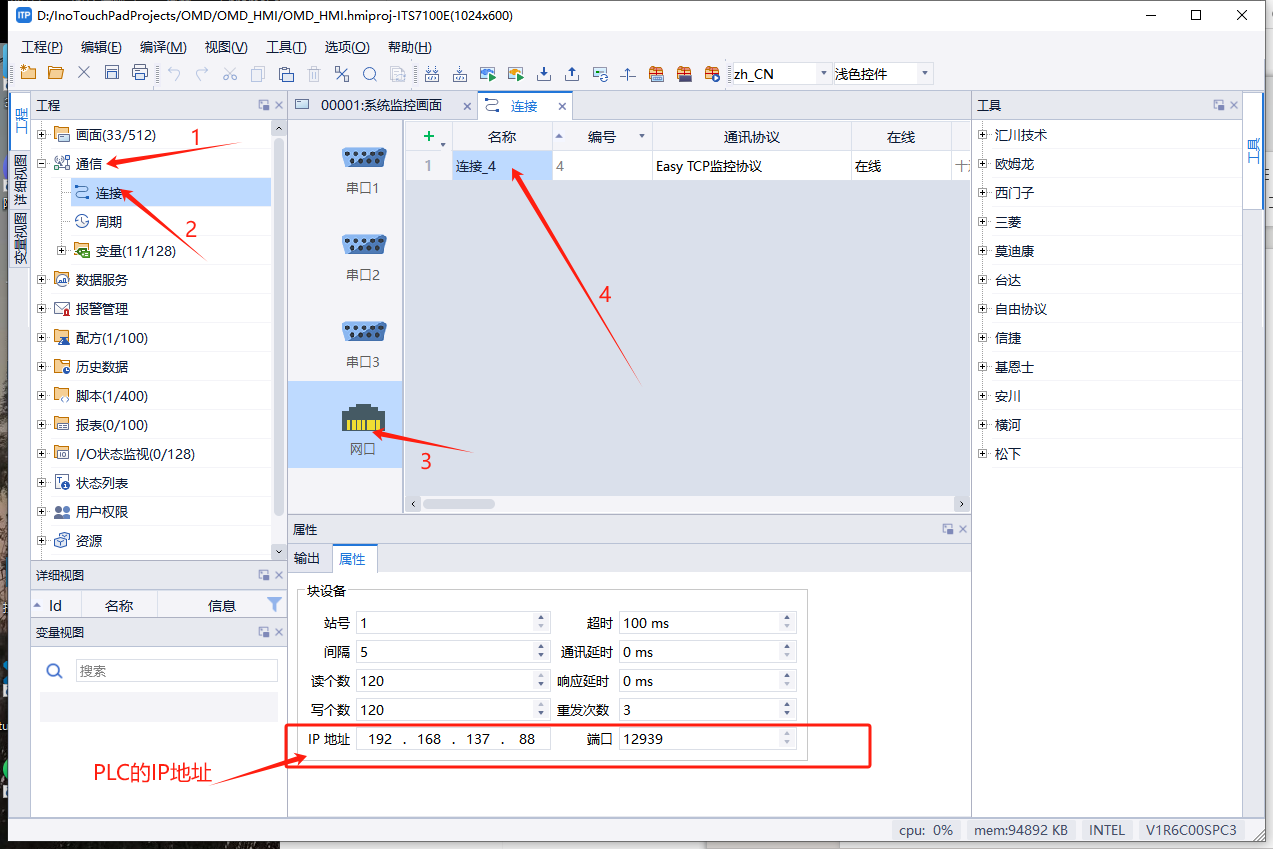

（2）检查plc连接设置，如下，如果不对进行修改：

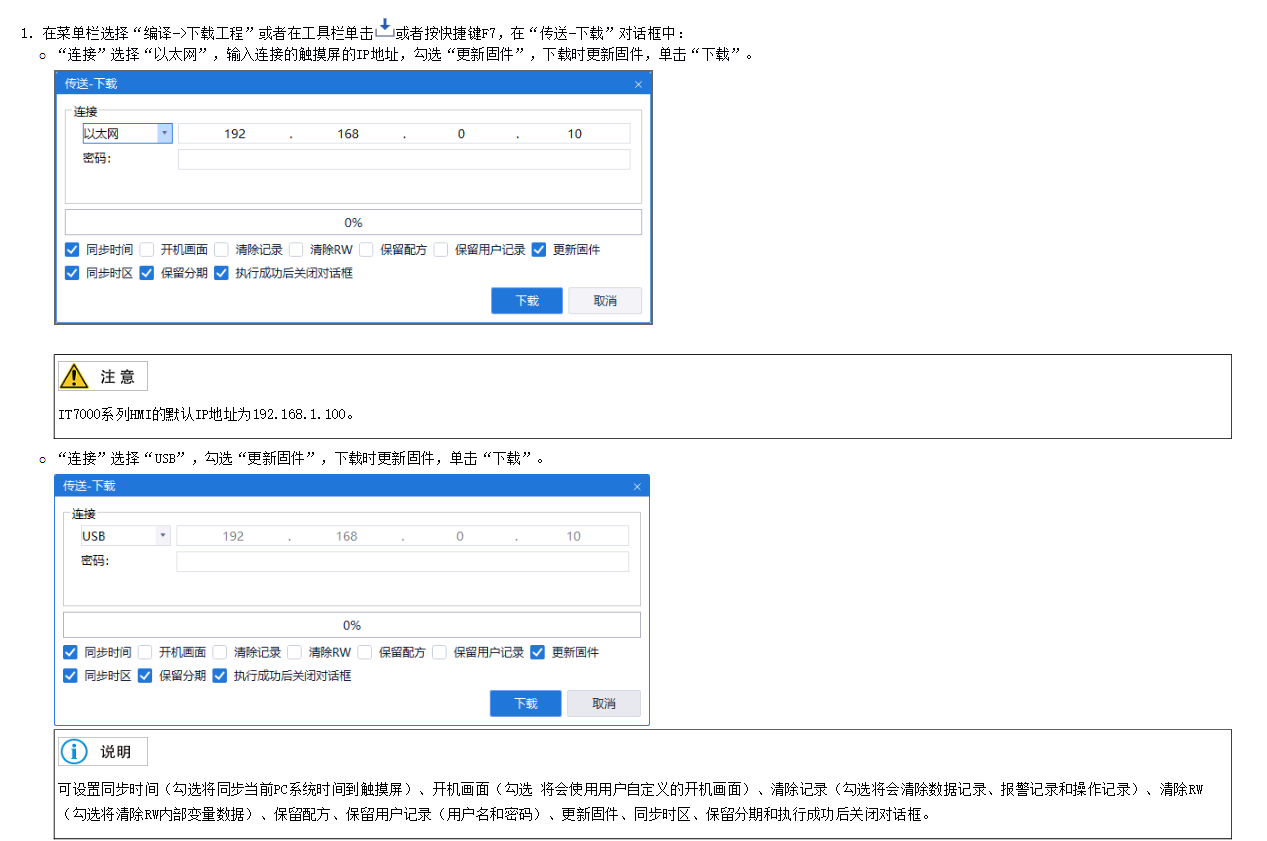

（3）下载工程，如下操作。注意勾选保留配方、保留用户记录。

点击“下载”后，有个进度条，下载完毕后屏幕会自动更新。

三、控制面板

可以修改触摸屏IP，导出导出触摸屏数据

密码：111111（默认）

四、触摸屏数据导出与导入

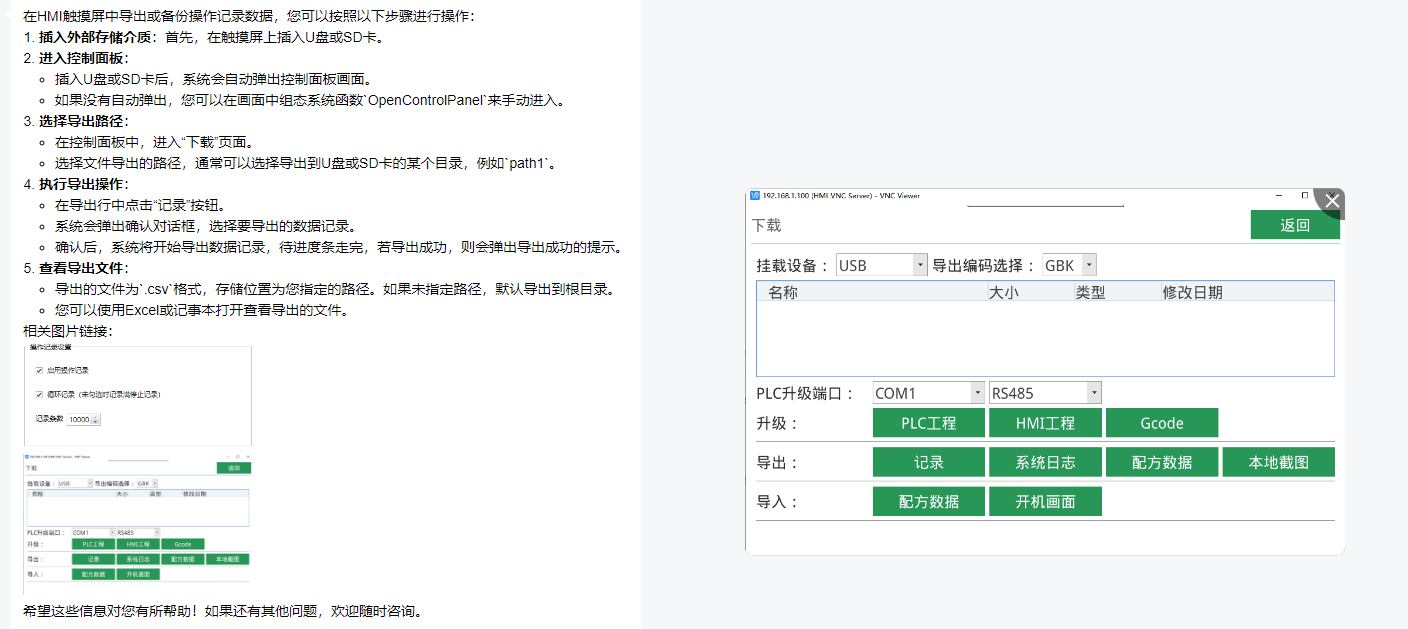

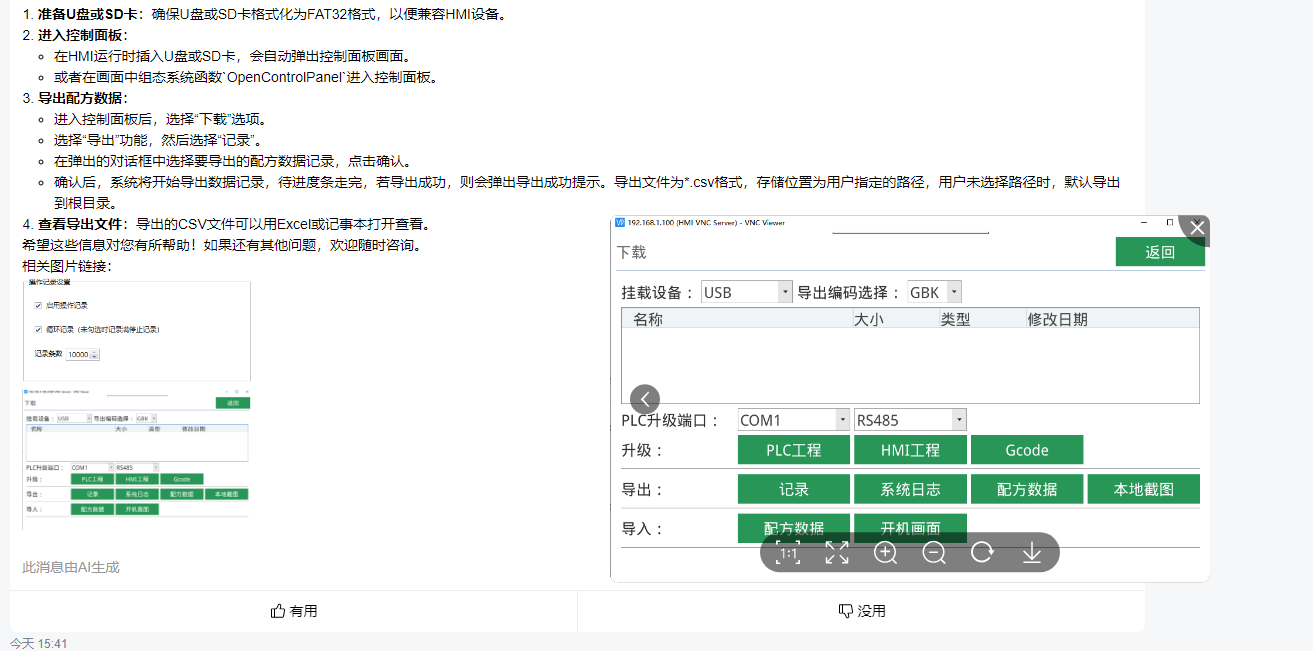

（1）导出备份配方数据

（2）导出或备份操作记录

五、系统登录账号

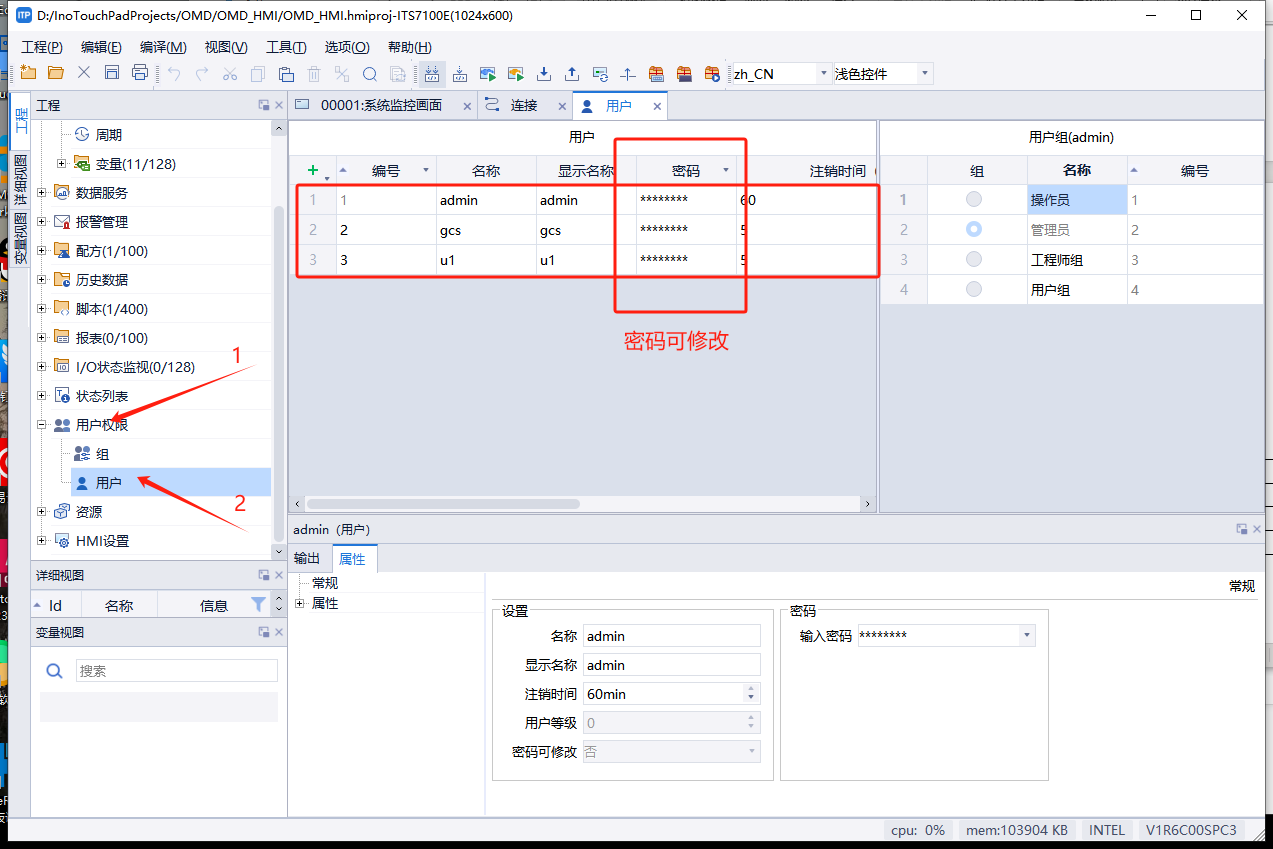

用户与密码管理：

六、触摸屏与PLC的本地调试

PLC工程开启离线模拟，触摸屏工程可连接离线模拟进行调试：

（1）启动PLC离线模拟

（2）将触摸屏的通信连接IP地址改为127.0.0.1

（3）开启触摸屏工程的在线模拟
