  • 一、如何编写一个驱动程序
    • 1、流程简介
    • 2、具体函数
  • 二、编写LED驱动程序
    • 2、整体代码
  • 三、混杂设备驱动
    • 1、简介
    • 2、程序编写

一、如何编写一个驱动程序

1、流程简介

  1. 定义文件操作file_operations结构体（static struct file_operations fops）
  2. 实现对应的open、read、write、close相关函数，填入file_operations结构体
  3. 编写入口函数：注册驱动程序
    （1） 申请设备号（alloc_chrdev_region）
    （2） 初始化字符设备结构体cdev变量（cdev_init）
    （3）将驱动程序注册到内核中(cdev_add)
    （4）初始化硬件，完成虚拟内存和物理内存转换（ioremap）
    （5）创建class和device，用来实现设备节点的自动添加（class_create 和 device_create）
  4. 编写出口函数：卸载驱动程序

2、具体函数

  1. 定义file_operations结构体
	static struct file_operations fops = {.owner = THIS_MODULE,.open = my_open,.read = my_read,.write = my_write,.release = my_release,};
  1. 实现对应的open、read、write、close相关函数，填入file_operations结构体
static int my_open(struct inode *inode, struct file *file) {}
static ssize_t my_read(struct file *file, char __user *buf, size_t len, loff_t *offset) {}
static ssize_t my_write(struct file *file, const char __user *buf, size_t len, loff_t *offset) {}
static int my_release(struct inode *inode, struct file *file) {}
  1. 编写入口函数：注册驱动程序
    （1） 申请设备号
int alloc_chrdev_region(dev_t *dev, unsigned baseminor, unsigned count, const char *name);
示例：
dev_t dev_num;
alloc_chrdev_region(&dev_num, 0, 1, "mychardev");参数解释：
dev：用于返回分配的设备号（主设备号 + 次设备号）。
baseminor：起始次设备号。
count：申请的设备数量。
name：设备名称，用于 /proc/devices。

（2） 初始化cdev变量
（3）将驱动程序注册到内核中

void cdev_init(struct cdev *cdev, const struct file_operations *fops);
int cdev_add(struct cdev *cdev, dev_t dev, unsigned count);
示例：
struct cdev my_cdev;
cdev_init(&my_cdev, &fops);
cdev_add(&my_cdev, dev_num, 1);参数解释：
cdev：字符设备结构体指针。
fops：文件操作结构体指针。
dev：设备号。
count：设备数量。

（4）初始化硬件
5. 编写出口函数：卸载驱动程序
6. 其他完善：实现设备节点的自动添加
（1）创建class
（2）创建device

struct class *class_create(struct module *owner, const char *name);
struct device *device_create(struct class *class, struct device *parent, dev_t devt, void *drvdata, const char *fmt, ...);
示例：
struct class *my_class;
struct device *my_device;
my_class = class_create(THIS_MODULE, "mycharclass");
my_device = device_create(my_class, NULL, dev_num, NULL, "mychardev");参数解释：
owner：通常为 THIS_MODULE。
name：类名。
parent：父设备，通常为 NULL。
devt：设备号。
drvdata：驱动数据，通常为 NULL。
fmt：设备名称格式。

总结调用流程

static int __init mychardev_init(void) {// 申请设备号alloc_chrdev_region(&dev_num, 0, 1, "mychardev");// 初始化字符设备结构体cdev_init(&my_cdev, &fops);// 注册字符设备到内核cdev_add(&my_cdev, dev_num, 1);// 创建类，用于自动创建设备节点my_class = class_create(THIS_MODULE, "mycharclass");// 创建设备节点 /dev/mychardevmy_device = device_create(my_class, NULL, dev_num, NULL, "mychardev");return 0;
}

二、编写LED驱动程序

1、创建文件操作结构体file_operations

struct file_operations fops =
{	.owner = THIS_MODULE,.release = led_driver_close,.open = led_driver_open,.read = led_driver_read,.write = led_driver_write,
};

2、编写打开、读写、关闭等函数，填入file_operations中

int led_driver_open(struct inode *p_node, struct file *fp)
{printk("open\n");return 0;
}
ssize_t led_driver_read(struct file *fp, char __user *user_buffer, size_t n, loff_t * offset)
{printk("read\n");return 0;
}
ssize_t led_driver_write(struct file *fp, const char __user *user_buffer, size_t n, loff_t *offset)
{char s[10];copy_from_user(s, user_buffer, n);ledOn(s[0]);printk("write\n");return n;
}
int led_driver_close(struct inode *p_node, struct file *fp)
{printk("close\n");return 0;
}
void ledOn(unsigned int n)
{*regGPBDAT |= (0x0F << 5);if(n < 1 || n > 4){return;}*regGPBDAT &= ~(1 << (n + 4));
}

3、编写入口函数：初始化驱动程序
（1）申请主设备号alloc_chrdev_region()

	ret = alloc_chrdev_region(&dev_num, 0, 1, "first device");if(ret){printk("alloc_chrdev_region is error\n");goto alloc_chrdev_region_err;}printk("major = %u, minior = %u\n", MAJOR(dev_num), MINOR(dev_num));

（2）初始化cdev

cdev_init(&led_dev, &fops);

（3）将cdev注册到内核中

ret = cdev_add(&led_dev, dev_num, 1);if(ret){printk("cdev_add is error\n");goto cdev_add_err;}

（4）初始化硬件，完成物理地址和虚拟地址的映射

	regGPBCON = ioremap(GPBCON, 4);regGPBDAT = ioremap(GPBDAT, 4);*regGPBCON &= ~((3 << 10) | (3 << 12) | (3 << 14) | (3 << 16));*regGPBCON |= (1 << 10) | (1 << 12) | (1 << 14) | (1 << 16);*regGPBDAT |= (0x0F << 5);

（5）自动创建设备节点：包括class_create和device_create创建

	p_class = class_create(THIS_MODULE, "Led class");if(IS_ERR(p_class)){printk("class_create is error!");goto class_create_err;}p_device = device_create(p_class, NULL, dev_num, NULL, "led");if(p_device == NULL){printk("device_create is error\n");goto device_create_err;}

4、编写出口函数：卸载驱动程序

static void __exit led_driver_exit(void)
{iounmap(regGPBDAT);iounmap(regGPBCON);device_destroy(p_class, dev_num);class_destroy(p_class);cdev_del(&led_dev);unregister_chrdev_region(dev_num, 1);printk("exot\n");
}

2、整体代码

#include <linux/init.h>
#include <linux/module.h>
#include <linux/kernel.h>
#include <linux/fs.h>
#include <linux/cdev.h>
#include <linux/device.h>
#include <asm/uaccess.h>
#include <asm/io.h>#define GPBCON  (0x56000010)
#define GPBDAT  (0x56000014)
static unsigned int *regGPBCON;
static unsigned int *regGPBDAT;int led_driver_open(struct inode *p_node, struct file *fp)
{printk("open\n");return 0;
}ssize_t led_driver_read(struct file *fp, char __user *user_buffer, size_t n, loff_t * offset)
{printk("read\n");return 0;
}void ledOn(unsigned int n)
{*regGPBDAT |= (0x0F << 5);if(n < 1 || n > 4){return;}*regGPBDAT &= ~(1 << (n + 4));
}ssize_t led_driver_write(struct file *fp, const char __user *user_buffer, size_t n, loff_t *offset)
{char s[10];copy_from_user(s, user_buffer, n);ledOn(s[0]);printk("write\n");return n;
}int led_driver_close(struct inode *p_node, struct file *fp)
{printk("close\n");return 0;
}struct file_operations fops =
{	.owner = THIS_MODULE,.release = led_driver_close,.open = led_driver_open,.read = led_driver_read,.write = led_driver_write,
};static dev_t dev_num;
struct cdev led_dev;
static struct class *p_class;
static struct device *p_device;static int __init led_driver_init(void)
{	int ret;ret = alloc_chrdev_region(&dev_num, 0, 1, "first device");if(ret){printk("alloc_chrdev_region is error\n");goto alloc_chrdev_region_err;}printk("major = %u, minior = %u\n", MAJOR(dev_num), MINOR(dev_num));cdev_init(&led_dev, &fops);ret = cdev_add(&led_dev, dev_num, 1);if(ret){printk("cdev_add is error\n");goto cdev_add_err;}p_class = class_create(THIS_MODULE, "Led class");if(IS_ERR(p_class)){printk("class_create is error!");goto class_create_err;}p_device = device_create(p_class, NULL, dev_num, NULL, "led");if(p_device == NULL){printk("device_create is error\n");goto device_create_err;}regGPBCON = ioremap(GPBCON, 4);regGPBDAT = ioremap(GPBDAT, 4);*regGPBCON &= ~((3 << 10) | (3 << 12) | (3 << 14) | (3 << 16));*regGPBCON |= (1 << 10) | (1 << 12) | (1 << 14) | (1 << 16);*regGPBDAT |= (0x0F << 5);return 0;device_create_err:class_destroy(p_class);
class_create_err:cdev_del(&led_dev);
cdev_add_err:unregister_chrdev_region(dev_num, 1);
alloc_chrdev_region_err:return ret;
}static void __exit led_driver_exit(void)
{iounmap(regGPBDAT);iounmap(regGPBCON);device_destroy(p_class, dev_num);class_destroy(p_class);cdev_del(&led_dev);unregister_chrdev_region(dev_num, 1);printk("exot\n");
}module_init(led_driver_init);
module_exit(led_driver_exit);MODULE_LICENSE("GPL");

三、混杂设备驱动

1、简介

  linux内核api接口提供了一种混杂设备驱动程序框架，可以大幅度降低编写字符设备驱动程序复杂性。misc 的意思是混合、杂项的，因此misc 驱动也叫做杂项驱动，misc 驱动其实就是最简单的字符设备驱动。所有的misc 设备驱动的主设备号都为10，不同的设备使用不同的从设备号。随着Linux字符设备驱动的不断增加，设备号变得越来越紧张，尤其是主设备号，misc 设备驱动就用于解决此问题。misc 设备会自动创建cdev，不需要像我们以前那样手动创建，因此采用misc 设备驱动可以简化字符设备驱动的编写。
  使用混杂设备驱动程序和之前的方法类似，需要注册一个混杂设备。该函数需要一个struct miscdevice结构体变量的地址：

int misc_register(struct miscdevice * misc);struct miscdevice结构体中我们主要关注3个成员：
1. minor：子设备号，由于主设备号都是10，子设备号必须指定而且不能冲突， linux/miscdevice.h中定义了几个子设备号，如果需要动态获取，就用MISC_DYNAMIC_MINOR
3. name：将来在/dev下的设备名
4. fops：指向文件操作结构体变量的指针

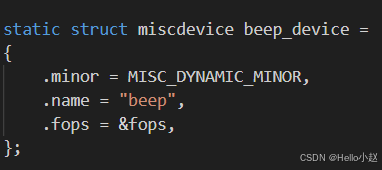

在这里插入图片描述

2、程序编写

#include <linux/init.h>
#include <linux/module.h>
#include <linux/fs.h>
#include <linux/miscdevice.h>
#include <asm/uaccess.h>
#include <asm/io.h>#define GPBCON (0x56000010)
#define GPBDAT (0x56000014)
static unsigned int *regGPBCON;
static unsigned int *regGPBDAT;
//2、编写打开、读写、关闭函数，写入到结构体中
int beep_open(struct inode *p_node, struct file *fp)
{return 0;
}int beep_release(struct inode *p_node, struct file *fp)
{return 0;
}ssize_t beep_write(struct file *fp, const char __user *user_buffer, size_t n, loff_t * offset)
{int ret;copy_from_user(&ret, user_buffer, 4);printk("kernel : %d",ret);if(ret){*regGPBDAT |= (1 << 0);}else{*regGPBDAT &= ~(1 << 0);}return 4;
}
// 1、定义文件操作结构体
static struct file_operations fops =
{.owner = THIS_MODULE,.open = beep_open,.release = beep_release,.write = beep_write
};static struct miscdevice beep_device =
{.minor = MISC_DYNAMIC_MINOR,.name = "beep",.fops = &fops,
};// 3、编写注册函数：misc_register
static int __init beep_init(void)
{int ret;ret = misc_register(&beep_device);if(ret){printk("misc_register is error");return ret;}regGPBCON = ioremap(GPBCON, 4);regGPBDAT = ioremap(GPBDAT, 4);*regGPBCON &= ~(3 << 0);*regGPBCON |= (1 << 0);return 0;
}
// 4、编写卸载函数
static void __exit beep_exit(void)
{iounmap(regGPBCON);iounmap(regGPBDAT);misc_deregister(&beep_device);
}module_init(beep_init);
module_exit(beep_exit);MODULE_LICENSE("GPL");
