本章目标：
一、提取中心线；
二、合并共直线线段；
三、筛选线段；

本文与章26步骤相同，除提出中心线算子不同外，其余均相同，以下仅描述不同之处

一、提取中心线
halcon算子lines_color算子用于从彩色图像中提取线条及其宽度信息‌。
与C#联合开发时可用如下方法实现
HOperatorSet.LinesColor(Image, out HObject lines, sigma, low, high, extractWidth, completeJunctions);
其中，Image为输入图像，
lines为输出线条，
sigma为高斯平滑量，
low为滞后阈值分割的下限阈值，
high为滞后阈值分割的上限阈值，
extractWidth为是否提取线宽，true或false，
CompleteJunctions为是否补全断点连接，true或false

二、三步骤
请阅读章26

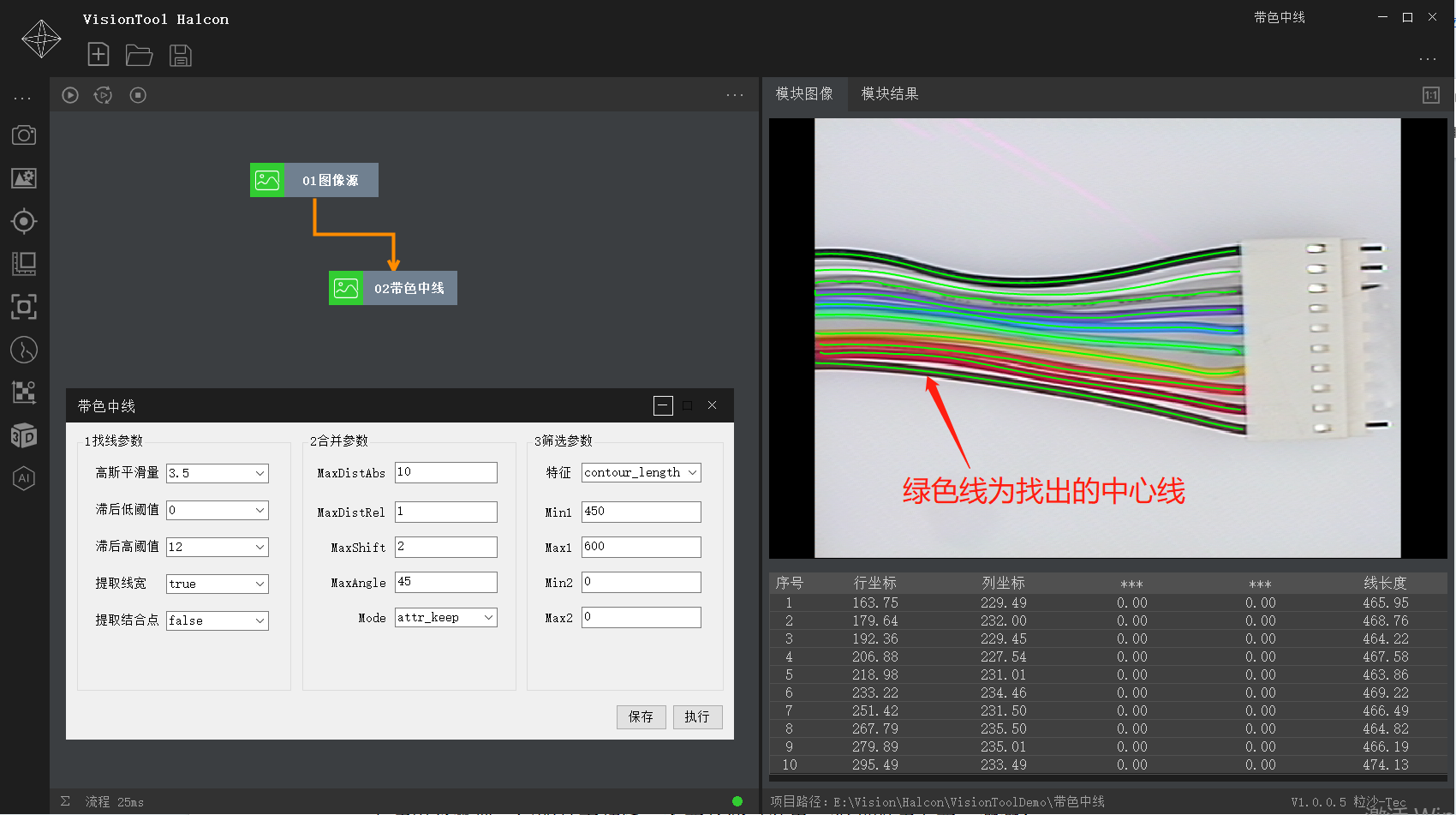

效果如下图

上述内容需要一定的技术功底，本章至此已结束，欢迎阅读下章，谢谢！
