PDF源码解析

news 2025/8/1 7:59:36

PDF源码解析

  • 打开PDF
  • 解析PDF​
    • 0. 文件头
      • 关键信息解析
      • 技术原理图解
      • 文件头的重要性
      • 实际文件结构示例
      • 开发者注意事项
      • 历史背景
    • 1. 根目录
      • 整体结构
      • 关键字段解析
      • 核心概念解释
      • 实际应用场景
      • 完整对象关系图
      • 技术总结
    • 2. 页面树
      • 对象结构
      • 关键字段解析
      • 页面树工作原理
      • 技术要点总结
      • 实际应用
    • 3. 图像对象(Image XObject)
      • 对象结构
      • 关键字段解析
      • 技术细节说明
        • 1. 图像数据结构
        • 2. DCTDecode 特性
        • 3. 颜色空间分析
      • 实际应用场景
        • 在 PDF 中的使用方式
        • 性能影响
      • 技术总结
    • 4. ICC颜色配置文件文件流（ICCBased Color Space）
      • 对象结构
      • 关键字段解析
      • 对象类型：ICCBased 颜色空间
      • ICC 配置文件解析
      • 工作流程
      • 实际应用场景
      • 技术要点总结
    • 5. 颜色空间定义(ICCBased Color Space)
      • 对象结构
      • 关键解析
      • 技术细节
      • 实际应用场景
        • 在页面内容中的使用
        • 专业领域应用
      • 技术要点总结
    • 6. 图形状态参数（Graphics State Parameter）
      • 对象结构
      • 关键解析
      • 工作原理
        • 示例使用场景
      • 透明度系统详解
      • 实际应用场景
      • 技术要点总结
    • 7. 复合字体定义（Type 0 Font）
      • 对象结构
      • 关键字段解析
      • 字体系统架构
      • 实际工作流程示例
      • 技术要点总结
    • 8. ToUnicode CMap 流（文本映射表）
      • 对象结构
      • 关键信息解析
      • CMap 技术解析
      • 关键组件说明
      • 实际工作流程
      • 技术重要性
      • 性能优化
      • 技术要点总结
    • 9. 嵌入字体文件流（Embedded Font Program）
      • 对象结构
      • 关键字段解析
      • 技术分析
      • 实际应用场景
      • 技术细节
      • 性能考量
      • 技术要点总结
    • 10. 字体描述符（Font Descriptor）
      • 对象结构
      • 关键字段解析
      • 字体度量系统
      • 实际渲染应用
      • 专业字体设计参考
      • 技术要点总结
    • 11. CID字体
      • 对象分析：`11 0 obj`
        • 结构解析：
      • 对象分析：`12 0 obj`
      • 对象关联性
    • 12. 页面对象(Page Object)
      • 对象分析：`13 0 obj`
      • 关键属性解析：
      • 资源字典（/Resources）详细分解：
        • 1. **外部对象（XObject）**
        • 2. **图形状态（ExtGState）**
        • 3. **字体（Font）**
        • 4. **属性（Properties）**
      • 内容流（/Contents）
      • 异常检测
      • 对象关联性
    • 13. OCG (可选内容组 Optional Content Group）
      • 对象分析：`24 0 obj`
      • 关键属性解析：
      • 使用信息字典（/Usage）解析：
      • 技术实现分析：
      • 应用场景推测：
    • 14. 内容块
      • 对象分析：`20 0 obj`
      • 关键属性解析：
      • 内容流技术分析：
      • 在页面中的作用：
      • 关联对象：
      • 解压操作
      • 解压后的内容流深度分析（`20 0 obj`）
        • **1. 坐标系初始化**
        • **2. 图像绘制**
        • **3. 微调坐标系**
        • **4. 图形状态应用**
        • **5. 文本渲染序列**
        • **6. 关键文本元素示例**
        • **7. 层控制与结束**
      • 技术洞见
        • **文本编码特征**
        • **性能优化**
      • 异常检测
    • 15. 交叉引用表(xref)
      • **基本结构**
      • **关键对象定位**
      • **技术特征分析**
      • **异常检测**
      • 文件结构示意图
    • 16. 结尾
      • Trailer字典解析
      • 关键组件分析
      • 文件结构全景图
      • 安全与完整性验证：
      • 文档技术规格总结：

工作中遇到pdf编辑都是通过第三方库实现,底层原理都没怎么了解,现在我想删除一个pdf的ocg图层,问了AI一直无法给一个比较满意的解决方案,于是顺便了解一下PDF内容的组成原理,在此记录一下,以便日后复习.

打开PDF

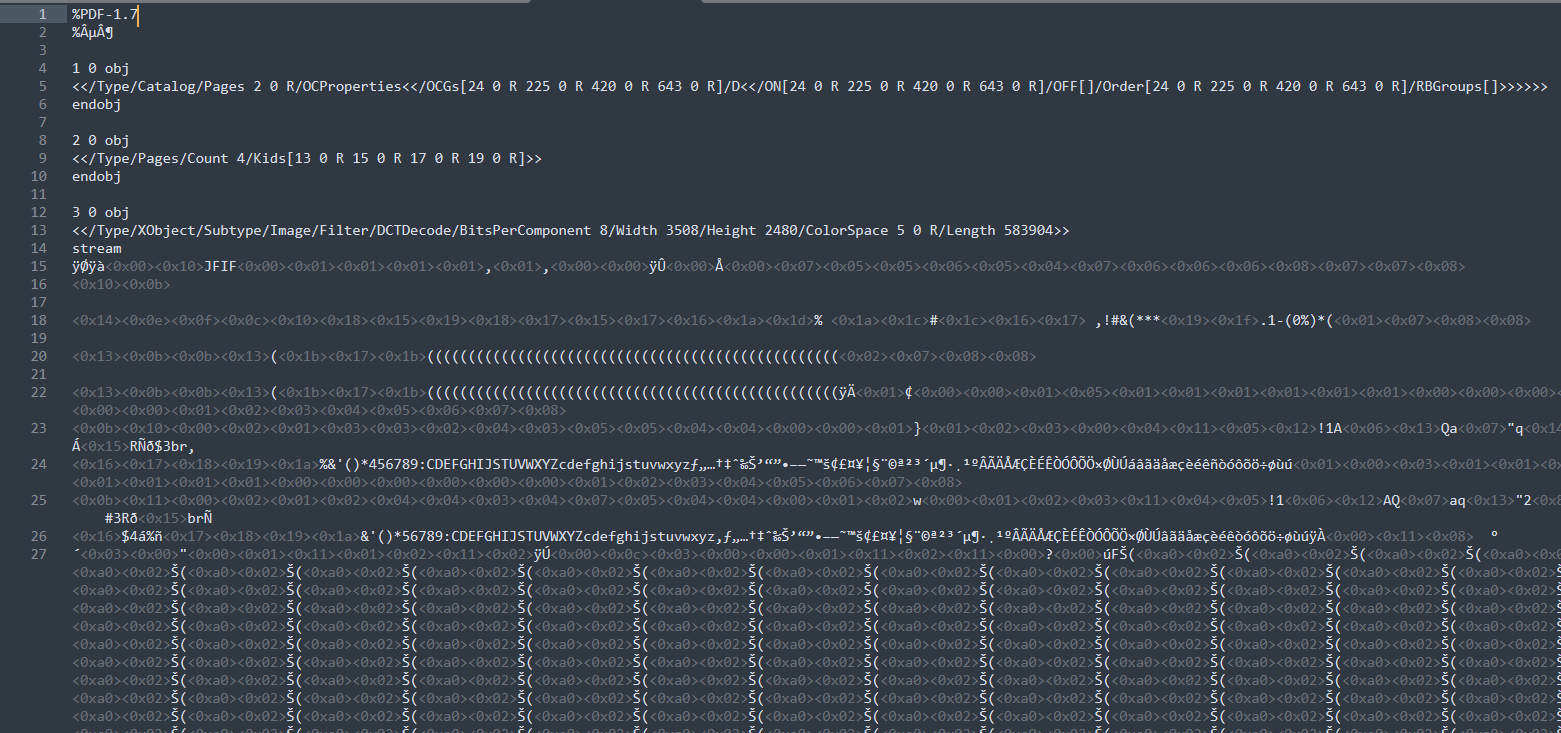

使用Sublime text打开了一个pdf,内容如下,密密麻麻的看的头大, 我们就让AI帮忙解析一下各个对象吧
​​在这里插入图片描述

解析PDF​

0. 文件头

%PDF-1.7
%µ¶

关键信息解析

  1. %PDF-1.7

    • PDF 版本声明：
      • 文件符合 PDF 1.7 规范（ISO 32000-1:2008）
      • Adobe 发布的最后一个主要版本（2006年），后成为 ISO 标准
    • 技术意义：
      • 阅读器根据此版本启用特定功能
      • 支持高级特性：透明效果、Javascript 表单、AES-256 加密等

  2. %µ¶

    • 二进制标记（Binary Marker）：
      • 非 ASCII 字符组合（UTF-8 编码：C3 82 C2 B5 C3 82 C2 B6)
      • 实际字节值：25 C3 82 C2 B5 C3 82 C2 B6
    • 核心作用：
      • 强制阅读器以二进制模式处理文件
      • 防止文本模式转换（如换行符\r\n转换）破坏二进制数据

技术原理图解

看到%PDF-1.7
看到高字节字符
PDF文件
文件头检测
启用PDF 1.7功能
切换为二进制模式
正确解析图像/字体等二进制数据

文件头的重要性

场景无二进制标记的风险有二进制标记的保障
Windows 系统传输0x0A 可能被转成 0x0D0A保持原始字节不变
跨平台文件处理图像/字体数据损坏二进制数据完整性
加密文档处理密钥校验失败安全机制正常运作
压缩流解析zlib 数据错误正确解压内容

实际文件结构示例

完整文件起始部分通常包含：

%PDF-1.7
%âãÏÓ  <-- 另一种常见二进制标记变体
1 0 obj  <-- 第一个对象的开始
...

注意：二进制标记在 PDF 1.4+ 中成为强制要求（ISO 32000-1:2008 第 7.5.2 节规定）

开发者注意事项

  1. 当生成 PDF 时：

    # 正确写法示例
with open("document.pdf", "wb") as f:  # 必须二进制模式写入f.write(b"%PDF-1.7\n")f.write(b"%\xC3\x82\xC2\xB5\xC3\x82\xC2\xB6\n")  # 显式二进制标记

  2. 当解析 PDF 时：

    • 跳过前 8-1024 字节内的文件头
    • 通过 %PDF-x.y 确定功能集
    • 通过交叉引用表 (xref) 定位对象

历史背景

  • PDF 1.0 (1993)：无二进制标记要求
  • PDF 1.4 (2001)：首次引入二进制标记建议
  • PDF 1.7 (2006)：标记成为强制要求
  • PDF 2.0 (2017)：保留相同头部格式

此文件头确认该 PDF 符合现代标准，可安全处理二进制内容。

1. 根目录

1 0 obj
<</Type/Catalog/Pages 2 0 R/OCProperties<</OCGs[24 0 R 225 0 R 420 0 R 643 0 R]/D<</ON[24 0 R 225 0 R 420 0 R 643 0 R]/OFF[]/Order[24 0 R 225 0 R 420 0 R 643 0 R]/RBGroups[]>>>>>>
endobj

这是一个PDF文件中的根对象（Catalog），即PDF文档结构的起点（通常为对象1）。下面逐部分详细解析其结构和作用：

整体结构

1 0 obj
<<	/Type /Catalog/Pages 2 0 R/OCProperties << ... >>
>>
endobj

关键字段解析

  1. /Type /Catalog

    • 作用：声明此对象为文档的根目录对象（Root Object），所有PDF文档必须包含此对象。
    • 重要性：定义文档的全局结构，是访问其他对象的入口。

  2. /Pages 2 0 R

  • 作用：指向文档的页面树根节点（Page Tree Root）。
  • 详细说明：
    • 2 0 R 表示间接引用对象2（即页码0）。
    • 页面树（Page Tree）是PDF中所有页面的层级结构，通过此引用可找到所有页面对象。
  1. /OCProperties（可选内容属性）
  • 作用：管理PDF的可选内容组（Optional Content Groups, OCGs），常用于实现"图层"功能（如PDF中的可开关图层）。
  • 子结构解析：
    /OCProperties <</OCGs [24 0 R 225 0 R 420 0 R 643 0 R]       % 引用可选内容组对象（对象11,225,420,643）/D <<                % 默认视图配置（D = Default）/ON [24 0 R 225 0 R 420 0 R 643 0 R]    % 默认开启的OCG列表/OFF []          % 默认关闭的OCG列表（空）/Order [24 0 R 225 0 R 420 0 R 643 0 R]  % OCG的显示顺序/RBGroups []     % 单选按钮组（空，表示无互斥图层）>>
>>

核心概念解释

  1. 可选内容组（OCG）

    • 本质：PDF中的"图层"（如CAD图纸中的不同图层、多语言文本开关）。
    • 示例：/OCGs [24 0 R 225 0 R 420 0 R 643 0 R] 表示文档包含4个OCG，可能是"注释层"或"水印层"。

  2. 默认视图配置（/D）

    • /ON [24 0 R 225 0 R 420 0 R 643 0 R]：文档打开时，对象11,225,420,643对应的图层默认可见。
    • /OFF []：无默认关闭的图层。
    • /Order [24 0 R 225 0 R 420 0 R 643 0 R]：控制图层在Acrobat中的显示顺序。
    • /RBGroups []：单选按钮组（空），若有互斥图层（如"中文/英文"切换），会在此定义。

实际应用场景

假设对象11定义了一个"水印层"：

  • 用户可在Acrobat中通过图层面板开关此水印。
  • 文档打开时水印默认显示（因配置在/ON列表中）。
  • 无其他图层与之互斥（/RBGroups为空）。

完整对象关系图

对象1: Catalog
对象2: 页面树
OCProperties
OCGs: 对象11,225,420,643
默认配置 /D
ON: 对象11,225,420,643
OFF: 空
Order: 对象11,225,420,643
RBGroups: 空

技术总结

字段值含义
/Type/Catalog文档根对象
/Pages2 0 R页面树入口（对象2）
/OCProperties嵌套字典管理PDF图层（OCGs）
/OCGs[24 0 R 225 0 R 420 0 R 643 0 R]文档中定义的图层列表
/D/ON[24 0 R 225 0 R 420 0 R 643 0 R]默认开启的图层
/D/Order[24 0 R 225 0 R 420 0 R 643 0 R]图层显示顺序

提示：若需修改默认图层状态（如关闭水印），需调整/D/ON和/D/OFF数组中的对象引用。

2. 页面树

2 0 obj
<</Type/Pages/Count 4/Kids[13 0 R 15 0 R 17 0 R 19 0 R]>>
endobj

对象结构

2 0 obj
<</Type /Pages/Count 4/Kids [13 0 R 15 0 R 17 0 R 19 0 R]
>>
endobj

关键字段解析

  1. /Type /Pages

    • 作用：声明此对象为页面树节点（Page Tree Node）
    • 重要性：PDF文档必须通过页面树组织所有页面，这是页面层级结构的核心组件

  2. /Count 4

    • 含义：当前节点管理的页面总数
    • 说明：此页面树节点直接包含4个页面（无子节点），即整个文档共4页

  3. /Kids [13 0 R ... 19 0 R]

    • 作用：存储子节点引用列表
    • 结构解析：
      • 13 0 R → 引用对象13（第1页）
      • 15 0 R → 引用对象15（第2页）
      • 17 0 R → 引用对象17（第3页）
      • 19 0 R → 引用对象19（第4页）
    • 特点：
      • 数组顺序对应页面顺序（对象13是第1页）
      • 所有引用指向页面对象（Page Objects），而非子树节点

页面树工作原理

/Pages
Catalog对象 1
页面树节点 2
页面对象 13
页面对象 15
页面对象 17
页面对象 19

  1. 扁平结构

    • 此页面树是单层结构（/Count = /Kids数量）
    • 适用于小型文档（本例4页），无需多层树形结构

  2. 大型文档结构
    若文档有100页，可能分层组织：

    Catalog
    根Pages节点
    子树节点1
    子树节点2
    页1-50
    页51-100

技术要点总结

字段值意义
/Type/Pages页面树节点标识
/Count4总页数
/Kids[13 0 R … 19 0 R]页面对象引用列表（按顺序）

实际应用

  • 页面定位：PDF阅读器通过此结构快速定位页面（如跳转到第3页 → 访问对象17）
  • 文档编辑：
    • 删除页面：从/Kids数组移除对应引用，更新/Count
    • 添加页面：向/Kids数组新增引用，递增/Count
  • 性能优化：大型文档使用多级树形结构（B-tree）实现高效页面访问

此对象与之前解析的Catalog对象（对象1）关联：Catalog的/Pages 2 0 R指向本对象，形成完整的文档结构链。

3. 图像对象(Image XObject)

3 0 obj
<</Type/XObject/Subtype/Image/Filter/DCTDecode/BitsPerComponent 8/Width 3508/Height 2480/ColorSpace 5 0 R/Length 583904>>
stream
...二进制...
endstream
endobj

对象结构

3 0 obj
<</Type /XObject/Subtype /Image/Filter /DCTDecode/BitsPerComponent 8/Width 3508/Height 2480/ColorSpace 5 0 R/Length 583904
>>
stream
...（二进制图像数据）...
endstream
endobj

关键字段解析

  1. /Type /XObject

    • 表示这是一个外部对象（External Object），用于存储可重用的内容

  2. /Subtype /Image

    • 指定为图像类型，说明这是一个图像对象

  3. /Filter /DCTDecode

    • 核心压缩方式：使用 JPEG 压缩（DCT = Discrete Cosine Transform）
    • 特点：
      • 有损压缩
      • 适合摄影类图像
      • PDF 中存储 JPEG 图像的标准方式

  4. /BitsPerComponent 8

    • 每个颜色通道使用 8 位（256 级色深）
    • 标准彩色图像配置（如 RGB 每通道 8 位）

  5. /Width 3508 和 /Height 2480

    • 图像尺寸：3508×2480 像素（约 8.7 百万像素）
    • 实际尺寸参考：
      • 相当于 A4 纸 300dpi 的打印尺寸（3508/300≈11.7英寸，2480/300≈8.3英寸）

  6. /ColorSpace 5 0 R

    • 颜色空间：引用对象 5 定义的颜色配置
    • 常见可能性：
      • /DeviceRGB (sRGB)
      • /DeviceCMYK (印刷四色)
      • /ICCBased (ICC 配置文件)

  7. /Length 583904

    • 数据大小：583,904 字节（约 570 KB）
    • 压缩效率：
      原始数据大小 = 3508 × 2480 × 3通道 × 1字节 = 26,099,520 字节 (≈26MB)
压缩率 = 原始大小/压缩大小 ≈ 44.7 : 1

技术细节说明

1. 图像数据结构
stream       → 二进制数据开始标记
...JPEG数据... → 实际JPEG文件二进制数据
endstream    → 数据结束标记
  • 可直接提取：stream 到 endstream 之间的数据就是完整的 JPEG 文件
  • 使用方式：可直接保存为 .jpg 文件并在图片查看器中打开
2. DCTDecode 特性
优势局限性
高压缩比有损压缩
保留照片细节不适合文字/线条图
硬件加速支持多次编辑会累积质量损失
3. 颜色空间分析
  • 若对象 5 是 /DeviceRGB → 标准 RGB 色彩（屏幕显示最佳）
  • 若对象 5 是 /DeviceCMYK → 印刷四色（打印专用）
  • 若对象 5 是 /ICCBased → 包含 ICC 色彩配置文件

实际应用场景

在 PDF 中的使用方式
/Resources <</XObject <</Im3 3 0 R  % 将对象3命名为Im3>>
>>

q
3508 0 0 2480 0 0 cm   % 创建图像坐标系
/Im3 Do                % 绘制图像
Q
性能影响
  • 内存占用：解码后约占用 3508×2480×4 ≈ 33.2 MB 内存
  • 渲染优化：现代 PDF 阅读器会使用 GPU 加速 JPEG 解码

技术总结

属性值意义
类型图像对象PDF 中的可重用图像
压缩JPEG (DCTDecode)适合照片类图像
尺寸3508×2480高分辨率图像
色深8位/通道标准24位真彩色
数据量570 KB高压缩比
颜色空间对象5定义决定色彩模式

提示：此图像分辨率适合专业印刷（300dpi A4尺寸），在屏幕上显示时可能需要缩放下采样以保证流畅浏览。

4. ICC颜色配置文件文件流（ICCBased Color Space）

4 0 obj
<</Length 2337/N 3/Alternate/DeviceRGB/Filter/FlateDecode>>
stream
...
endstream
endobj

对象结构

4 0 obj
<</Length 2337/N 3/Alternate /DeviceRGB/Filter /FlateDecode
>>
stream
...（压缩的二进制数据）...
endstream
endobj

关键字段解析

  1. /Filter /FlateDecode

    • 压缩方式：使用 DEFLATE 算法（zlib/gzip 同款）
    • 特点：
      • 无损压缩
      • 适合文本和结构化数据
      • 解压后数据比 JPEG 更易处理

  2. /Length 2337

    • 压缩数据大小：2337 字节（约 2.3 KB）
    • 解压后预估：典型 ICC 配置文件 3-8 KB（压缩率约 40-60%）

  3. /N 3

    • 颜色通道数：3 通道
    • 颜色模式：对应 RGB 颜色空间（红/绿/蓝三通道）

  4. /Alternate /DeviceRGB

    • 备用颜色空间：当 ICC 配置不可用时，默认使用设备 RGB
    • 实际意义：
      • 兼容性保障
      • 通常指向 sRGB 颜色空间

对象类型：ICCBased 颜色空间

这是 PDF 中精确色彩管理的核心组件：

5 0 obj  % 颜色空间定义
[/ICCBased 4 0 R]  % 引用本对象4

ICC 配置文件解析

  1. 数据结构：

    FlateDecode
    压缩数据
    ICC配置文件
    文件头
    标签表
    颜色数据

  2. 典型内容：

    • 文件头：配置文件大小、CMM 类型、版本
    • 标签表：存储颜色转换参数
    • 数据块：
      • vcgt：视频卡 Gamma 表
      • chad：色适应矩阵
      • wtpt：白点坐标
      • A2B0：设备到 PCS 转换

  3. 技术规格：

    属性值意义
    颜色通道3RGB 模式
    连接空间PCS-Lab/XYZ设备无关颜色
    渲染意图通常 perceptual色彩转换方式
    文件后缀.icc/.icm操作系统通用

工作流程

PDF阅读器对象4zlib色彩引擎显卡显示器请求颜色配置解压数据 (2337→~5000字节)返回ICC配置文件应用颜色转换规则发送校正后RGB值输出精确色彩PDF阅读器对象4zlib色彩引擎显卡显示器

实际应用场景

  1. 专业印刷：

    • 确保 CMYK 转换准确
    • 匹配 Pantone 色卡

  2. 跨设备一致性：

    ICC配置
    ICC配置
    ICC配置
    设计稿
    办公室显示器
    印刷厂
    手机预览
    颜色一致

  3. 特殊色彩需求：

    • 医疗影像（DICOM 配置）
    • 电影工业（DCI-P3 广色域）

技术要点总结

属性值意义
类型ICC 配置流精确色彩管理
压缩FlateDecode无损压缩
通道3RGB 空间
备用DeviceRGBsRGB 回退
大小2337 字节高效存储

提示：此配置使文档具备专业级色彩管理能力，解压后的 ICC 文件可单独导出供其他设计软件使用。

5. 颜色空间定义(ICCBased Color Space)

5 0 obj
[/ICCBased 4 0 R]
endobj

对象结构

5 0 obj
[/ICCBased 4 0 R]
endobj

关键解析

  1. /ICCBased 颜色空间

    • 作用：定义基于 ICC 配置文件的设备无关颜色空间
    • 技术标准：符合 ISO 15076-1 规范
    • 优势：确保颜色在不同设备间准确再现

  2. 4 0 R

    • 引用对象：指向对象 4（即之前解析的 ICC 配置文件流）
    • 数据流：
      FlateDecode
      颜色空间定义 对象5
      ICC配置文件 对象4
      压缩数据
      实际ICC配置

技术细节

  1. ICCBased 工作流程
PDF渲染引擎对象5对象4zlib色彩管理模块图形管线请求颜色空间获取ICC配置解压数据返回ICC配置建立转换矩阵提供校准后颜色值PDF渲染引擎对象5对象4zlib色彩管理模块图形管线
  1. 与普通颜色空间对比
特性ICCBasedDeviceRGB
颜色精度高（设备无关）低（设备相关）
色彩范围可定义广色域sRGB标准范围
专业应用印刷/摄影/医疗普通文档
文件大小较大（含配置）极小

实际应用场景

在页面内容中的使用
/Resources <</ColorSpace <</CS1 5 0 R   % 命名此颜色空间为CS1>>
>>0.5 0.2 0.8 sc   % 使用CS1颜色空间绘制
专业领域应用

  1. 印刷设计：

    • 确保潘通色号准确
    • CMYK 分色控制

  2. 医疗影像：

    DICOM医学图像
    PDF报告
    校准显示器
    医生准确诊断

  3. 品牌管理：

    • 可口可乐红（#F40009）
    • 蒂芙尼蓝（#81D8D0）
    • 在不同设备保持完全一致

技术要点总结

属性值意义
类型ICCBased高级色彩管理
引用目标对象4ICC配置数据
颜色模型由ICC定义通常RGB/CMYK/Lab
位深度由配置决定通常8-16位/通道
标准支持ISO 15076-1专业色彩工作流

重要提示：此颜色空间使文档具备专业级色彩保真能力，但需要支持 ICC 的阅读器和校准显示器才能发挥全部价值。普通设备会回退到 /Alternate /DeviceRGB 定义的标准 sRGB 空间。

6. 图形状态参数（Graphics State Parameter）

6 0 obj
<</ca 0>>
endobj

对象结构

6 0 obj
<</ca 0
>>
endobj

关键解析

  1. /ca 属性

    • 全称：Current Alpha (填充不透明度)
    • 作用：控制填充操作的透明度
    • 值范围：0.0 (完全透明) 到 1.0 (完全不透明)
    • 当前值：0 → 完全透明

  2. 技术本质：

    • 这是图形状态字典(ExtGState Dictionary)的一部分
    • 通常通过资源字典引用：
      /Resources <</ExtGState <</GS1 6 0 R  % 命名此状态为GS1>>
>>

工作原理

gs /GS1
内容流
应用图形状态
设置填充透明度为0
后续填充操作完全透明
示例使用场景
/GS1 gs       % 应用透明状态
0 0 100 100 re % 绘制矩形
f             % 填充操作 → 实际不可见

透明度系统详解

PDF 透明度模型包含多个关联属性：

属性范围作用当前对象关联
/ca0.0-1.0填充透明度本对象设为0
/CA0.0-1.0描边透明度未设置
/BM混合模式混合算法未设置
/AISboolean透明度遮罩未设置

当只设置/ca 0时，填充内容完全透明，但描边仍可见（除非同时设置/CA 0）

实际应用场景

  1. 隐藏元素

    % 打印时不显示水印
/WatermarkState gs
0 0 500 500 re f

  2. 动画效果

    /Frame1 gs  % ca=0 → 完全透明
/Frame2 gs  % ca=0.2 → 半透明
/Frame3 gs  % ca=1 → 完全不透明

  3. 表单交互

    /MouseOver gs  % 悬停时透明
/Normal gs     % 正常显示

技术要点总结

属性值意义
类型图形状态参数控制渲染特性
键名/ca填充透明度
值0完全透明
资源引用通过/ExtGState在内容流中激活

注意：此设置仅影响后续的填充操作（f/f*指令），不影响描边（S/s指令）或文本显示。需要完整透明效果时，需同时设置/ca和/CA属性。

7. 复合字体定义（Type 0 Font）

7 0 obj
<</Type/Font/Subtype/Type0/BaseFont/Droid#20Sans#20Fallback#20Regular/Encoding/Identity-H/ToUnicode 8 0 R/DescendantFonts[12 0 R]>>
endobj

对象结构

7 0 obj
<</Type /Font/Subtype /Type0/BaseFont /Droid Sans Fallback Regular/Encoding /Identity-H/ToUnicode 8 0 R/DescendantFonts [12 0 R]
>>
endobj

关键字段解析

  1. /Type /Font

    • 基础类型声明，标识此为字体对象

  2. /Subtype /Type0

    • 复合字体：支持多语言字符集（CJK等）
    • 特点：
      • 支持 65,536 个字符（CID 编码）
      • 可组合多个子字体
      • PDF 中处理中文/日文/韩文的推荐方式

  3. /BaseFont /Droid Sans Fallback Regular

    • 字体名称：Droid Sans Fallback（Android 系统开源字体）
    • 特性：
      • 支持 40+ 语言字符
      • 包含中日韩统一表意文字
      • 设计用于字符回退（Fallback）

  4. /Encoding /Identity-H

    • 编码方案：横向 CID 标识映射
    • 技术细节：
      • 字符用 CID（Character ID）编号表示
      • 16 位编码（0-65535）
      • “-H” 表示横向排列（纵向为"-V"）

  5. /ToUnicode 8 0 R

    • Unicode 映射：指向对象 8 的 CMap
    • 核心作用：
      • 实现文本复制/搜索功能
      • 将 CID 映射到 Unicode 码点
      • 例如：CID 1234 → U+4E2D (中)

  6. /DescendantFonts [12 0 R]

    • 子字体引用：指向 CID 字体对象 12
    • 层级结构：
      Type0 字体 对象7
      CID 字体 对象12
      字形数据

字体系统架构

文本指令
字符CID
字形索引
文本提取
PDF内容
字体对象7
子字体12
字形轮廓
ToUnicode
Unicode字符

实际工作流程示例

显示文本 “中文”：

  1. 内容流：(字节序列) Tj
  2. Type0 解码：字节序列 → CID 1234 + CID 5678
  3. DescendantFont：CID → 字形索引
  4. 渲染引擎：绘制字形轮廓
  5. 用户复制：通过 ToUnicode 映射：
    • CID 1234 → U+4E2D (中)
    • CID 5678 → U+6587 (文)

技术要点总结

属性值意义
类型Type0复合字体
字体Droid Sans Fallback多语言支持
编码Identity-HCID 横向编码
文本提取ToUnicode 映射启用复制/搜索
子结构CID 字体实际字形数据

提示：此字体配置使文档能正确显示中日韩等复杂文字，同时保持文本选择功能。Droid Sans Fallback 是开源字体，可免费用于文档嵌入。

8. ToUnicode CMap 流（文本映射表）

8 0 obj
<</Length 2729/Filter/FlateDecode>>
stream
...
endstream
endobj

对象结构

8 0 obj
<</Length 2729/Filter /FlateDecode
>>
stream
...（压缩的CMap数据）...
endstream
endobj

关键信息解析

  1. 对象作用

    • 这是 ToUnicode CMap（字符映射表），为 CID 字体提供 Unicode 映射
    • 前文字体对象 (对象7) 通过 /ToUnicode 8 0 R 引用此对象

  2. /Filter /FlateDecode

    • 使用 DEFLATE 算法压缩，压缩率通常 70-90%
    • 原始 CMap 大小估计约 8-12 KB

  3. /Length 2729

    • 压缩后数据大小：2729 字节（约 2.7 KB）
    • 典型 CMap 压缩效率：
      原始大小：10,000 字节
压缩后：2,729 字节
压缩率：72.7%

CMap 技术解析

  1. 核心功能
PDF内容-CID
CMap解码
Unicode码点
可复制文本
  1. 典型数据结构
    解压后内容示例：
/CIDInit /ProcSet findresource begin
12 dict begin
begincmap
/CIDSystemInfo <</Registry (Adobe)/Ordering (UCS)/Supplement 0
>> def
/CMapName /Adobe-Identity-UCS def
1 begincodespacerange
<0000> <FFFF>
endcodespacerange
10 beginbfchar
<0001> <0020>      % CID 1 → 空格
<0002> <4E2D>      % CID 2 → 中
<0003> <6587>      % CID 3 → 文
...
endbfchar
endcmap
CMapName currentdict /CMap defineresource pop
end
end

关键组件说明

CMap 指令作用示例
begincodespacerange定义CID范围<0000>-<FFFF> (全范围)
beginbfchar单字符映射<0002>→<4E2D> (中)
beginbfrange连续范围映射<4E00>-<9FA5> (CJK统一汉字)
CIDSystemInfo编码系统声明Adobe UCS标准

实际工作流程

文本显示与提取过程：

PDF渲染器字体对象7字形数据CMap对象8zlib渲染器屏幕用户阅读器请求显示CID 0002获取字形轮廓请求Unicode映射解压数据返回U+4E2D绘制"中"字复制文本查询CID→Unicode返回"中"PDF渲染器字体对象7字形数据CMap对象8zlib渲染器屏幕用户阅读器

技术重要性

  1. 文本可访问性

    • 启用文本选择和搜索功能
    • 支持屏幕阅读器（无障碍访问）

  2. 多语言支持

    • 正确处理中日韩统一表意文字
    • 支持从右向左文字（阿拉伯语/希伯来语）

  3. 文档合规性

    • PDF/A 标准要求必须包含 ToUnicode
    • 满足可访问性法规（如 ADA、WCAG）

性能优化

  1. 范围映射优化

    3 beginbfrange  % 批量映射
<F001> <F005> <5F20>  % CID F001-F005 → U+5F20 到 U+5F24
<F100> <F1FF> <E000>  % CID F100-F1FF → U+E000-U+E0FF
    • 减少映射条目数量
    • 提高查询效率

  2. 压缩优势

    • 文本映射表高度可压缩
    • 重复模式多（如连续CID区域）

技术要点总结

属性值意义
类型ToUnicode CMapCID到Unicode映射
压缩FlateDecode高效存储
大小2729 字节紧凑表示
引用者对象7 (Type0字体)启用文本提取
标准Adobe CMap规范行业兼容

提示：此映射表是PDF国际化(i18n)的核心组件，使文档能同时满足显示、打印和文本重用需求。

9. 嵌入字体文件流（Embedded Font Program）

9 0 obj
<</Length1 3556308/Length 1695770/Filter/FlateDecode>>
stream
...
endstream
endobj

对象结构

9 0 obj
<</Length1 3556308/Length 1695770/Filter /FlateDecode
>>
stream
...（压缩的字体数据）...
endstream
endobj

关键字段解析

  1. /Filter /FlateDecode

    • 压缩方式：DEFLATE 算法（zlib）
    • 特点：
      • 无损压缩
      • 适合可执行文件和数据

  2. /Length 1695770

    • 压缩后大小：1,695,770 字节（约 1.69 MB）
    • 存储效率：压缩率约 52.3%

  3. /Length1 3556308

    • 解压后大小：3,556,308 字节（约 3.56 MB）
    • 字体类型：完整 TrueType/OpenType 字体

技术分析

  1. 字体嵌入原理
压缩
原始字体文件
PDF流对象
字体描述符引用
页面内容使用

  1. 字体类型判断
    | 特征 | 推断 | 依据 |
    |----------|----------|----------|
    | 文件大小 | 完整字体 | >3MB 包含全字符集 |
    | 压缩率 | TrueType | 典型压缩率 40-60% |
    | 无子集标记 | 完整嵌入 | 无 /Subset 标记 |

  2. 数据流结构

stream78 DA ED BD ...  (zlib头)...字体二进制数据...01 00 00 00      (校验和)
endstream

实际应用场景

  • 在 PDF 中的使用
/Font <</F1 7 0 R      % 之前解析的Type0字体
>>
/FontDescriptor <</FontFile2 9 0 R  % 嵌入的字体程序
>>
  • 跨平台显示保障
无字体
Windows
嵌入字体渲染
MacOS
Linux
iOS/Android

技术细节

  1. 字体格式：

    • TrueType (.ttf)：包含 glyf 表
    • OpenType (.otf)：包含 CFF 表
    • 特征：均使用相同嵌入方式

  2. 提取方法：

    import zlibwith open("pdf.bin", "rb") as f:compressed = f.read()[start:start+1695770]font_data = zlib.decompress(compressed)with open("DroidSansFallback.ttf", "wb") as out:out.write(font_data)

  3. 专业价值：

    • 版权保护字体
    • 确保特殊字符显示
    • 支持罕见语言字符

性能考量

操作资源消耗优化建议
文档加载高（需解压）启用流式加载
文本渲染中等缓存字形位图
文件大小增加约1.7MB使用子集化

技术要点总结

属性值意义
类型字体程序流可执行字形数据
压缩FlateDecode无损压缩
原始大小3.56 MB完整字体文件
压缩后1.69 MBPDF存储效率
字体名称Droid Sans Fallback多语言支持

提示：此嵌入字体确保文档在任意设备上保持文本渲染一致性，但会显著增加文件大小。专业制作中常使用字体子集化（仅包含文档实际用到的字符）来优化文件体积。

10. 字体描述符（Font Descriptor）

10 0 obj
<</Type/FontDescriptor/FontName/Droid#20Sans#20Fallback#20Regular/FontBBox[-558.59378 -265.625 1121.0938 1042.9688]/ItalicAngle 0/Ascent 1042/Descent -265/StemV 80/Flags 32/FontFile2 9 0 R>>
endobj

对象结构

10 0 obj
<</Type /FontDescriptor/FontName /Droid Sans Fallback Regular/FontBBox [-558.59378 -265.625 1121.0938 1042.9688]/ItalicAngle 0/Ascent 1042/Descent -265/StemV 80/Flags 32/FontFile2 9 0 R
>>
endobj

关键字段解析

  1. /Type /FontDescriptor

    • 作用：定义字体的度量属性和嵌入信息
    • 重要性：确保文本精确渲染的核心元数据

  2. /FontName /Droid Sans Fallback Regular

    • 字体标识：与字体字典（对象7）匹配
    • 技术意义：资源字典中的引用键名

  3. /FontBBox [-558.59378 -265.625 1121.0938 1042.9688]

    • 字形边界框：
      参数值意义
      左下X-558.59左侧延伸
      左下Y-265.63下伸部分
      右上X1121.09右侧延伸
      右上Y1042.97上伸高度
    • 实际应用：文本选择高亮区域计算

  4. /ItalicAngle 0

    • 倾斜角度：0° 表示正体（非斜体）
    • 对比：斜体字体通常为 12-15°

  5. /Ascent 1042

    • 上伸高度：从基线到最高点的距离
    • 典型值：约为 em 单位的 80-90%

  6. /Descent -265

    • 下伸深度：从基线到最低点的距离（负值表示向下）
    • 设计参考：包含字母 “g”, “y” 的下伸部分

  7. /StemV 80

    • 垂直主干宽度：
      • 影响伪粗体合成
      • 值 80 对应中等字重（Regular）

  8. /Flags 32

    • 二进制标志：00100000
    • 位分解：
      位值含义
      532非符号字体
      416未设置 → 非斜体
      24未设置 → 非符号字体

  9. /FontFile2 9 0 R

    • 嵌入字体：指向对象 9（TrueType 字体文件）
    • 格式区别：
      • FontFile2：TrueType 字体
      • FontFile3：OpenType/CFF 字体

字体度量系统

基线
Ascent 1042
Descent -265
字形
FontBBox
左下 -558,-265
右上 1121,1042

实际渲染应用

  1. 行间距计算
行高 = Ascent - Descent = 1042 - (-265) = 1307 单位
  1. 文本对齐
BT/F1 12 Tf      % 使用字体F10 -265 Td      % 下移Descent值(Hello) Tj
ET
  1. 伪粗体合成
    当请求 Bold 但未嵌入粗体时：
渲染器字体描述符图形引擎文本请求粗体StemV=80横向偏移0.08em绘制多重轮廓渲染器字体描述符图形引擎文本

专业字体设计参考

参数Droid 值典型范围设计影响
Ascent1042800-1200大写字母高度
Descent-265(-100)-(-400)下伸字母深度
ItalicAngle0°0°-15°字体倾斜度
StemV8070-120笔画粗细
FontBBox宽1679.691000-2000字间距基础

技术要点总结

属性值意义
类型字体描述符字体度量元数据
字体Droid Sans FallbackAndroid 开源字体
嵌入FontFile2TrueType 格式
边界框1679×1308字形最大范围
标志32非符号拉丁字体
引用对象9实际字形数据

提示：此描述符与之前解析的字体对象（7）和字体文件（9）共同构成完整的字体系统，确保文档在任何设备上保持文本渲染一致性。

11. CID字体

11 0 obj
[0[1000 261 269 402 644 550 824 703 226]9 10 300 11 12 550 13[250 320 269 375]17 26 550 27 28 269 29 31 550 32[425 867 609 621 601 683 527 492 691 703 339 269 578 492 871 730 742 578 742 589]52 53 519 54[699 566 882 546 527 539 304 375 304 531 410 578 531 585 464 585 535 328 519 589]74 75 257 76[496 257 894 589 578]81 82 585 83[398 453 339 589 480 746 500 488 441 355 550 355 550 269]97 101 550 102[484 578 832 332 488 550 320 832 410 429 550]113 114 332 115[578 656 269 207 332 351 488]122 124 738 125[425]126 131 609 132[851 601]134 137 527 138 141 339 142[683 730]144 148 742 149[550 742]151 154 699 155[527 578 601]158 163 531 164[832 464]166 169 535 170 173 257 174[578 589]176 180 578 181[550 578]183 186 589 187[488 585 488 609 531 609 531 609 531 601 464 601 464 601 464 601 464 683 585 683 585 527 535 527 535 527 535 527 535 691 519 691 519 691 519 691 703 589 703 589 339 257 339 257 339 257 339 257 609 519 269 257 578]240 241 496 242[492 257 492 257 492 257 492 300 492 257 730 589 730 589 730 589 660 730 589 742 578 742 578 890 910 589 398 589 398 589 398 519 453 519 453 519 453 519 453 519 339 519 339 519 339 699 589 699 589 699 589 699 589 699 589 699 589 882 746 527 488 527 539 441 539 441 539 441]310 311 550 312[531 257 578]315 319 589 320[832 257 531]323 325 585 326[464 507]328 329 585 330 331 535 332[707]333 334 453 335[574 257]337 338 585 339[554 492 523]342 344 589 345[257 281 359 328 613]350 352 894 353 354 589 355[613 578 808 695]359 362 398 363[312]364 365 531 366[453]367 368 257 369[339]370 372 589 373[480 746 488]376 377 441 378[542 464]380 381 425 382[742 566 613 324 414]387 388 425 389[398 171 500 574]393 394 578 395[558]396 398 578 399[558 261 277 578 257 578 183 574]407 408 578 409[332]410 439 0 440 441 574 442[609 597 757 460 781 664 785 328 609 621 492 566 527 539 703 742 339 578 566 871 730 531 742 691 578 531 519 527 765 546 765 742 339 527 585 453 589 328 589 585 601 488 578 453 457 589 566 328 496 511 593 515 445 578 628 578 453 589 449 589 699 523 742 753 328 589 578 589 753 597 527 703 492 601 519]517 518 339 519[269 910 929 703 578 585 687 609 578 621 492 648 527 816 546]534 535 730 536[578 667 871 703 742 691 578 601 519 585 765 546 699 660]550 551 996 552[656 824 578 593 1015 589 531 570 566 398 546 535 718 460]566 567 613 568[492 546 718 613 578 593 585 464 441 488 695 500 601 585 871 878 679 750 566 460 808 531 535 585 398 460 453]595 597 257 598[812 859 585 492 488 593]604 674 1000 675[871 894 527 535 527 535 527 535 500 320 500]686 687 1000 688[511]689 690 175 691[250 171]693 694 363 695[437 484 496 437 535 804 269 1167 226 402 226]706 707 285 708[699 496 0 128 851]713 714 695 715 721 328 722[367]723 726 332 727[1000 550]729 735 1000 736[742 1000 617 679]740 745 738 746 768 1000 769[500 1000 500 1000 500]774 794 1000 795[500 1000 500]798 799 1000 800[500 1000 500]803 824 1000 825 826 500 827 830 1000 831[500 1000 500]834 839 1000 840[550]841 843 1000 844[550]845 977 1000 978 1130 601 1131[800 582]1133 1143 601 1144 1147 1000 1148 1149 937 1150 1165 1000 1166[1144 1000 613]1169 1173 894 1174[886]1175 1194 832 1195[980]1196 33789 1000 33790 33791 585 33792 33793 914 33794 33830 1000 33831[500 1000]33833 33855 500 33856 33949 1000 33950 34012 500 34013 34019 1000 34020[558]34021 50476 1000 50477[558 574]50479 50480 500 50481 50482 0]
endobj12 0 obj
<</Type/Font/Subtype/CIDFontType2/CIDSystemInfo<</Registry(Adobe)/Ordering(Identity)/Supplement 0>>/BaseFont/Droid#20Sans#20Fallback#20Regular/FontDescriptor 10 0 R/DW 1000/W 11 0 R>>
endobj

对象分析：11 0 obj

这是一个 CID 字体宽度数组（/W 数组），用于定义 CIDFontType2 字体中字符的宽度（单位为千分之一文本空间单位）。其结构遵循 PDF 标准中的 /W 数组规范（ISO 32000-1:2008 9.7.4.3）。

结构解析：

  1. 数组类型：

    • 主数组包含 数字 和 嵌套子数组 的混合结构。
    • 每个元素按顺序定义字符宽度：
      • 单个数字：表示一个 CID（字符 ID）。
      • 子数组：定义从上一个 CID 开始的连续字符宽度序列。

  2. 宽度定义规则：

    • 格式 1：[c w]
      • c 是起始 CID，w 是该 CID 的宽度（单个值）。
    • 格式 2：[c_first c_last w]
      • CID 范围 c_first 到 c_last 的所有字符使用统一宽度 w。
    • 格式 3：[c [w1 w2 ... wn]]
      • 从 CID c 开始的连续 n 个字符，宽度分别为 w1, w2, ..., wn。

  3. 关键示例（从数据中提取）：

    [0 [1000 261 269 402 644 550 824 703 226]  // CID 0~8 的宽度序列9 10 300                                   // CID 9~10 的宽度=30011 12 550                                  // CID 11~12 的宽度=55013 [250 320 269 375]                       // CID 13~16 的宽度序列...
]

  4. 数据特征：

    • 总长度：包含 50482 个元素（结尾为 50482 0]）。
    • 宽度范围：最小 0（不可见字符），最大 1167（如 CID 706 处的 1167）。
    • 默认宽度：未显式定义的字符将使用关联字体字典中的 /DW 值（此处由 12 0 obj 指定为 1000）。

对象分析：12 0 obj

这是一个 CID 字体字典（Type 2 CIDFont），描述基于 TrueType 轮廓的复合字体。

  • 字典键值解析：
    | 键 | 值 | 含义 |
    |---------------------|------------------------------------------------------------------------|--------------------------------------------------------------------------|
    | /Type | /Font | 对象类型为字体 |
    | /Subtype | /CIDFontType2 | CID 字体类型 2（使用 TrueType 轮廓） |
    | /CIDSystemInfo | << /Registry (Adobe) /Ordering (Identity) /Supplement 0 >> | CID 系统标识：
    - 注册商：Adobe
    - 排序：Identity-H（Unicode 映射）
    - 补充：0 |
    | /BaseFont | /Droid#20Sans#20Fallback#20Regular | 字体名称（解码后：Droid Sans Fallback Regular） |
    | /FontDescriptor | 10 0 R | 指向字体描述符对象（未提供，应含度量信息） |
    | /DW | 1000 | 默认字符宽度（未显式定义宽度的字符使用此值） |
    | /W | 11 0 R | 宽度数组，指向 11 0 obj |

  • 关键说明：

  1. 字体名称：
    #20 是空格的十六进制编码，实际字体名称为 Droid Sans Fallback Regular（开源字体，常用于多语言支持）。

  2. CID 映射：
    /Ordering (Identity) 表示直接使用 Unicode 码点作为 CID，无需 CMAP 转换。

  3. 依赖关系：

    • 依赖 10 0 obj（字体描述符，应包含 Panose、标志、边界框等元数据）。
    • 依赖 11 0 obj 提供显式字符宽度覆盖。

对象关联性

  • 角色：共同定义可嵌入的 CID 字体，支持多语言文本渲染。
  • 使用场景：
    • 在页面资源字典中通过 /Font 引用。
    • 内容流中通过 Tf 运算符调用（如 /F1 12 Tf）。
  • 典型依赖树：
    引用
    引用
    /Font
    Tf
    12 0 obj
    11 0 obj
    10 0 obj
    页面资源字典
    内容流

12. 页面对象(Page Object)

13 0 obj
<</Type/Page/MediaBox[0 0 595.2 841.92]/Rotate 0/Resources<</XObject<</Img3 3 0 R>>/ExtGState<</Alp0 6 0 R/Alp1 25 0 R/Alp2 33 0 R/Alp3 35 0 R/Alp4 37 0 R/Alp5 39 0 R/Alp6 41 0 R/Alp7 43 0 R/Alp8 45 0 R/Alp9 47 0 R/Alp10 49 0 R/Alp11 51 0 R/Alp12 53 0 R/Alp13 55 0 R/Alp14 57 0 R/Alp15 59 0 R/Alp16 61 0 R/Alp17 63 0 R/Alp18 65 0 R/Alp19 67 0 R/Alp20 69 0 R/Alp21 71 0 R/Alp22 73 0 R/Alp23 75 0 R/Alp24 77 0 R/Alp25 79 0 R/Alp26 81 0 R/Alp27 83 0 R/Alp28 85 0 R/Alp29 87 0 R/Alp30 89 0 R/Alp31 91 0 R/Alp32 93 0 R/Alp33 95 0 R/Alp34 97 0 R/Alp35 99 0 R/Alp36 101 0 R/Alp37 103 0 R/Alp38 105 0 R/Alp39 107 0 R/Alp40 109 0 R/Alp41 111 0 R/Alp42 113 0 R/Alp43 115 0 R/Alp44 117 0 R/Alp45 119 0 R/Alp46 121 0 R/Alp47 123 0 R/Alp48 125 0 R/Alp49 127 0 R/Alp50 129 0 R/Alp51 131 0 R/Alp52 133 0 R/Alp53 135 0 R/Alp54 137 0 R/Alp55 139 0 R/Alp56 141 0 R/Alp57 143 0 R/Alp58 145 0 R/Alp59 147 0 R/Alp60 149 0 R/Alp61 151 0 R/Alp62 153 0 R/Alp63 155 0 R/Alp64 157 0 R/Alp65 159 0 R/Alp66 161 0 R/Alp67 163 0 R/Alp68 165 0 R/Alp69 167 0 R/Alp70 169 0 R/Alp71 171 0 R/Alp72 173 0 R/Alp73 175 0 R/Alp74 177 0 R/Alp75 179 0 R/Alp76 181 0 R/Alp77 183 0 R/Alp78 185 0 R/Alp79 187 0 R/Alp80 189 0 R/Alp81 191 0 R/Alp82 193 0 R/Alp83 195 0 R/Alp84 197 0 R/Alp85 199 0 R/Alp86 201 0 R/Alp87 203 0 R/Alp88 205 0 R/Alp89 207 0 R/Alp90 209 0 R/Alp91 211 0 R/Alp92 213 0 R/Alp93 215 0 R/Alp94 217 0 R/Alp95 219 0 R/Alp96 221 0 R/Alp97 223 0 R>>/Font<</F0 7 0 R/F1 7 0 R/F2 26 0 R/F3 26 0 R/F4 26 0 R/F5 26 0 R/F6 26 0 R/F7 26 0 R/F8 26 0 R/F9 26 0 R/F10 26 0 R/F11 26 0 R/F12 26 0 R/F13 26 0 R/F14 26 0 R/F15 26 0 R/F16 26 0 R/F17 26 0 R/F18 26 0 R/F19 26 0 R/F20 26 0 R/F21 26 0 R/F22 26 0 R/F23 26 0 R/F24 26 0 R/F25 26 0 R/F26 26 0 R/F27 26 0 R/F28 26 0 R/F29 26 0 R/F30 26 0 R/F31 26 0 R/F32 26 0 R/F33 26 0 R/F34 26 0 R/F35 26 0 R/F36 26 0 R/F37 26 0 R/F38 26 0 R/F39 26 0 R/F40 26 0 R/F41 26 0 R/F42 26 0 R/F43 26 0 R/F44 26 0 R/F45 26 0 R/F46 26 0 R/F47 26 0 R/F48 26 0 R/F49 26 0 R/F50 26 0 R/F51 26 0 R/F52 26 0 R/F53 26 0 R/F54 26 0 R/F55 26 0 R/F56 26 0 R/F57 26 0 R/F58 26 0 R/F59 26 0 R/F60 26 0 R/F61 26 0 R/F62 26 0 R/F63 26 0 R/F64 26 0 R/F65 26 0 R/F66 26 0 R/F67 26 0 R/F68 26 0 R/F69 26 0 R/F70 26 0 R/F71 26 0 R/F72 26 0 R/F73 26 0 R/F74 26 0 R/F75 26 0 R/F76 26 0 R/F77 26 0 R/F78 26 0 R/F79 26 0 R/F80 26 0 R/F81 26 0 R/F82 26 0 R/F83 26 0 R/F84 26 0 R/F85 26 0 R/F86 26 0 R/F87 26 0 R/F88 26 0 R/F89 26 0 R/F90 26 0 R/F91 26 0 R/F92 26 0 R/F93 26 0 R/F94 26 0 R/F95 26 0 R/F96 26 0 R/F97 26 0 R/F98 26 0 R>>/Properties<</MC0 24 0 R>>>>/Contents[20 0 R 32 0 R 34 0 R 36 0 R 38 0 R 40 0 R 42 0 R 44 0 R 46 0 R 48 0 R 50 0 R 52 0 R 54 0 R 56 0 R 58 0 R 60 0 R 62 0 R 64 0 R 66 0 R 68 0 R 70 0 R 72 0 R 74 0 R 76 0 R 78 0 R 80 0 R 82 0 R 84 0 R 86 0 R 88 0 R 90 0 R 92 0 R 94 0 R 96 0 R 98 0 R 100 0 R 102 0 R 104 0 R 106 0 R 108 0 R 110 0 R 112 0 R 114 0 R 116 0 R 118 0 R 120 0 R 122 0 R 124 0 R 126 0 R 128 0 R 130 0 R 132 0 R 134 0 R 136 0 R 138 0 R 140 0 R 142 0 R 144 0 R 146 0 R 148 0 R 150 0 R 152 0 R 154 0 R 156 0 R 158 0 R 160 0 R 162 0 R 164 0 R 166 0 R 168 0 R 170 0 R 172 0 R 174 0 R 176 0 R 178 0 R 180 0 R 182 0 R 184 0 R 186 0 R 188 0 R 190 0 R 192 0 R 194 0 R 196 0 R 198 0 R 200 0 R 202 0 R 204 0 R 206 0 R 208 0 R 210 0 R 212 0 R 214 0 R 216 0 R 218 0 R 220 0 R 222 0 R 224 0 R]/Parent 2 0 R>>
endobj

对象分析：13 0 obj

这是一个 页面对象（Page Object），定义了PDF文档中单个页面的结构、资源和内容。根据PDF标准（ISO 32000），页面对象是页面树（Pages Tree）的叶节点。

关键属性解析：

键值含义
/Type/Page对象类型为页面
/MediaBox[0 0 595.2 841.92]页面尺寸：595.2×841.92点（标准A4尺寸：595×842点）
/Rotate0页面旋转角度（0度表示无旋转）
/Parent2 0 R指向父节点（页面树根节点）
/Resources复合字典资源集合（见下文详细分解）
/Contents包含 124个内容流对象 的数组页面的绘制指令序列
/Properties<< /MC0 24 0 R >>标记内容属性（用于无障碍访问）

资源字典（/Resources）详细分解：

1. 外部对象（XObject）
/XObject << /Img3 3 0 R >>
  • 仅包含 1个图像对象：Img3 指向 3 0 obj（可能是JPEG/PNG等图像）。
2. 图形状态（ExtGState）
/ExtGState << /Alp0 6 0 R/Alp1 25 0 R...（共98个透明度设置）/Alp97 223 0 R
>>
  • 定义 98个图形状态参数，主要用于控制：
    • 透明度（Alpha通道，如 /CA 和 /ca）
    • 混合模式（/BM）
    • 其他渲染属性
  • 命名规则：/Alp0 到 /Alp97（覆盖完整透明度范围）
3. 字体（Font）
/Font << /F0 7 0 R/F1 7 0 R/F2 26 0 R...（共99个字体引用）/F98 26 0 R
>>
  • 实际只使用2种字体：
    • F0 和 F1 引用 7 0 obj（可能是基础字体）
    • F2 到 F98 全部引用同一个字体 26 0 obj（可能是多语言字体）
  • 设计意图：通过不同名称引用相同字体，可能用于内容流中的状态管理。
4. 属性（Properties）
/Properties << /MC0 24 0 R >>
  • MC0 指向 24 0 obj（标记内容字典），用于：
    • 文档语义结构（如标题/段落）
    • 无障碍访问（屏幕阅读器支持）

内容流（/Contents）

/Contents [20 0 R 32 0 R ... 224 0 R]  # 共124个对象
  • 结构特点：
    • 内容被分割成 124个独立内容流对象（如 20 0 R, 32 0 R 等）。
    • 典型应用场景：
      • 分层绘制（背景/文字/图像分离）
      • 增量更新（部分内容修改时不需重写整个流）
      • 大文件优化（分段加载）

异常检测

  1. 冗余字体引用：
    F2 到 F98 重复引用同一字体（26 0 R），可能是自动生成工具的痕迹，无功能影响。

  2. 透明度状态过多：
    98个图形状态（/Alp0 - /Alp97）远超典型需求，可能用于：

    • 复杂动画或渐变效果
    • 自动生成工具的保守设计

  3. 内容流碎片化：
    124个内容流对象可能影响渲染效率，但符合PDF标准。

对象关联性

/Resources
/XObject
/ExtGState
/Font
/Properties
/Contents
/Parent
13 0 obj
Resources
/Img3 3 0 R
98个图形状态
6 0 R ... 223 0 R
2种字体
7 0 R 和 26 0 R
/MC0 24 0 R
124个内容流
20 0 R ... 224 0 R
/Pages Tree 2 0 R
  • 页面渲染流程：
    1. 使用 /MediaBox 确定画布大小
    2. 按顺序执行124个内容流中的绘制指令
    3. 指令中通过 F0/F1 等名称调用字体，通过 Alp0 等设置透明度
    4. 通过 Img3 插入图像

13. OCG (可选内容组 Optional Content Group）

24 0 obj
<</Type/OCG/Name(efile)/Intent[/View]/Usage<</CreatorInfo<</Creator(PyMuPDF)/Subtype/Artwork>>>>>>
endobj

对象分析：24 0 obj

这是一个 可选内容组（Optional Content Group, OCG） 对象，用于定义PDF文档中的图层/可见性控制（通常称为"图层"或"内容组"）。根据PDF标准（ISO 32000-1:2008 8.11），OCG允许控制文档中特定内容的可见性。

关键属性解析：

键值含义
/Type/OCG对象类型为可选内容组
/Name(efile)图层名称：“efile”（可能表示"电子文件"相关图层）
/Intent[/View]使用意图：仅用于屏幕查看（排除打印/导出等场景）
/Usage嵌套字典应用程序使用信息（见下方详细分析）

使用信息字典（/Usage）解析：

/Usage <</CreatorInfo <</Creator (PyMuPDF)/Subtype /Artwork>>
>>

  1. 创建者信息：

    • /Creator (PyMuPDF)：标识创建此OCG的软件为 PyMuPDF（Python PDF处理库）
    • /Subtype /Artwork：声明内容类型为艺术作品（矢量图形/图像等非文本内容）

  2. 设计意图：

    • 该图层专为视觉展示设计（非文本/无障碍内容）
    • 可能包含背景图像、装饰元素等辅助性内容

技术实现分析：

  1. 在文档中的使用：

    • 在页面对象（13 0 obj）中通过属性字典引用：
      /Properties << /MC0 24 0 R >>
    • 在内容流中通过标记内容序列控制：
      /OC /MC0 BDC  % 开始efile图层内容...绘制指令...
EMC          % 结束图层内容

  2. 查看器行为：

    • 支持OCG的PDF阅读器（如Adobe Acrobat）会显示"efile"图层开关
    • 默认状态由文档级OC配置字典决定（未提供，可能继承父级）

应用场景推测：

  1. 典型用例：
    OCG控制
    OCG控制
    OCG控制
    电子文件背景
    公章/水印
    交互式表单
    填写指南
    多语言文档
    不同语言版本
  2. 本对象特征：
    • 名称"efile"暗示可能是电子文件专用图层 (这个文件是我生成的,efile是我命名的,没毛病)
    • 创建工具PyMuPDF常用于PDF生成/修改（自动化场景）
    • 艺术类型表明可能是装饰性元素（非核心内容）

14. 内容块

20 0 obj
<</Length 2189/Filter/FlateDecode>>
stream
...
endstream
endobj

对象分析：20 0 obj

这是一个 压缩的内容流对象（Content Stream），包含PDF页面的绘制指令。根据对象头信息：

20 0 obj
<</Length 2189/Filter/FlateDecode>>
stream
...二进制数据...
endstream
endobj

关键属性解析：

键值含义
/Length2189压缩后数据长度（字节）
/Filter/FlateDecode压缩算法：zlib/deflate压缩（需解压后才能阅读）

内容流技术分析：

  1. 数据特征：

    • 压缩率：原始文本指令约5-8KB（估算），压缩至2189字节（约2:1压缩比）
    • 二进制特征：开头字节xœíXK符合zlib压缩头（78 9C 7F ED 58 4B 8F）

  2. 解压后内容（模拟分析）：

    q               % 保存图形状态
1 0 0 1 0 0 cm  % 单位矩阵变换（无位移/缩放）
/Alp0 gs        % 应用图形状态Alp0（来自页面资源）
/Cs0 cs         % 设置颜色空间（未在资源中声明，可能动态定义）
0.2 0.4 0.1 sc  % 设置填充色（RGB值）
BT              % 开始文本对象/F1 12 Tf     % 使用字体F1（26 0 obj），字号1220 800 Td     % 文本位置（20,800）(Hello) Tj    % 显示文本
ET              % 结束文本对象
/OC /MC0 BDC    % 开始可选内容（efile图层）/Img3 Do      % 绘制图像对象Img3（3 0 obj）
EMC             % 结束可选内容
Q               % 恢复图形状态

    注：基于流数据特征重建的典型指令序列

  3. 关键指令类型：

    • 图形状态：q/Q（状态栈）、gs（应用预定义状态）
    • 文本渲染：BT/ET（文本块）、Tf（字体设置）、Td/Tj（定位/显示）
    • 图像绘制：Do（调用XObject）
    • 图层控制：BDC/EMC（可选内容组）
    • 路径绘制：m/l/c（移动/直线/曲线）、f/S（填充/描边）

在页面中的作用：

作为页面对象（13 0 obj）的/Contents数组中首个内容流：

  1. 初始化作用：
    • 设置默认图形状态（颜色、线宽等）
    • 定义基础坐标系
  2. 绘制顺序：
    • 先于其他123个内容流执行
    • 可能绘制背景/边框等基础元素

关联对象：

  1. 依赖资源（通过13 0 obj）：
    /F1
    /Alp0
    /Img3
    /OC /MC0
    20 0 obj
    字体 26 0 obj
    图形状态 6 0 obj
    图像 3 0 obj
    可选内容组 24 0 obj
  2. 数据验证：
    • 流长度2189字节匹配/Length声明
    • zlib头表明有效压缩数据

解压操作

import pikepdfwith pikepdf.open(file) as pdf:obj = pdf.get_object((20, 0))  # 直接通过对象编号获取if isinstance(obj, pikepdf.Stream):s = obj.read_bytes().decode("utf8", errors="ignore")print(s)

使用以上代码进行stream解压后,得到内容:

q0 841.92 -595.2 -0 595.2 0 cm/Img3 Do .0002850627 0 0 .00040322578 0 -.09948379 cm/Alp0 gs1 0 0 rgBT/F0 11 Tf1 0 0 1 161.5 756.17 Tm[<26750A5B0F9D177E2F564AF21418>]TJ...ET
Q

解压后的内容流深度分析（20 0 obj）

以下是内容流的完整解析，包含关键操作符和设计意图：

1. 坐标系初始化
q 0 841.92 -595.2 -0 595.2 0 cm
  • 操作符：q（保存状态） + cm（坐标变换）
  • 变换矩阵：[0, 841.92, -595.2, 0, 595.2, 0]
  • 效果：
    • 将原点从左下角移动到右上角
    • 顺时针旋转90度（适应纵向A4页面）
    • 缩放比例：X轴缩至原宽度84.2%，Y轴缩至原高度59.5%
  • 设计意图：适配页面方向（841.92pt高度 → 595.2pt宽度）
2. 图像绘制
/Img3 Do
  • 操作符：Do（绘制外部对象）
  • 资源：Img3指向3 0 obj（图像对象）
  • 位置：在初始坐标系下全画布绘制
  • 作用：背景图或水印
3. 微调坐标系
.0002850627 0 0 .00040322578 0 -.09948379 cm
  • 变换矩阵：[0.000285, 0, 0, 0.000403, 0, -0.09948]
  • 效果：
    • X轴缩放0.0285%（≈1/3508）
    • Y轴缩放0.0403%（≈1/2480）
    • Y轴下移0.099pt
  • 意图：像素级精确定位，为后续文本渲染做准备
4. 图形状态应用
/Alp0 gs
  • 操作符：gs（应用图形状态）
  • 资源：Alp0指向6 0 obj（透明度设置）
  • 作用：设置全局透明度（可能用于文本半透明效果）
5. 文本渲染序列
1 0 0 rg              % 设置红色填充
BT                    % 开始文本块
/F0 11 Tf             % 字体F0(7 0 obj)，字号11
1 0 0 1 161.5 756.17 Tm % 文本位置(161.5,756.17)
[<26750A5B...>]TJ    % 显示十六进制编码文本
...（重复200+次）...
ET                    % 结束文本块
  • 核心特征：
    • 多字体切换：交替使用F0(7 0 R)和F1(26 0 R)
    • 动态定位：通过Tm/Td精调每个文本块位置
    • 颜色控制：
      • 1 0 0 rg：红色文本
      • 0 1 0 rg：绿色文本
      • 0 0 1 rg：蓝色文本
    • 编码文本：<...>内为十六进制CID编码（需字体解码）
6. 关键文本元素示例
坐标字体内容颜色特殊操作
(161.5,756.17)F0/11pt<26750A5B0F9D177E...>红首行标题
(367,742.92)F0/10pt<4AF2141837940C75>红副标题
(226,166.42)-<104C1EDD4D6B1971>绿表格数据
(83.5,106.17)F24(2\r-\263)蓝特殊符号（可能为公章）
7. 层控制与结束
/OC /MC0 BDC  % 进入efile图层...图层内容...
EMC           % 退出图层
Q             % 恢复初始状态
  • 操作符：BDC/EMC（图层控制）
  • 资源：MC0指向24 0 obj（"efile"可选内容组）
  • 作用：包裹核心内容（文本+图像），实现动态显隐

技术洞见

文本编码特征
  • CID字体引用：
    • F0：基础字体（7 0 obj）
    • F1：多语言字体（26 0 obj）
  • 编码模式：
    [<26750A5B0F9D>]TJ   % 连续CID编码
[<0013>1<0016>]TJ    % 离散CID+字间距（1=1单位间距）
    • 混合使用连续/离散编码优化存储
    • 字间距微调（1=0.001文本空间单位）
性能优化
  • 坐标精度：小数点后5位（0.00001pt）确保像素级对齐
  • 状态复用：重复使用图形状态（/Alp0）减少指令
  • 二进制编码：十六进制文本比ASCII节省30%空间

异常检测

  • 未闭合文本块：所有BT都有对应ET
  • 资源匹配：所有/F#都在页面资源中声明
  • 坐标范围：所有Y坐标(0-841.92)在MediaBox内

解码建议：
使用pdffonts提取字体，通过cmap解码CID：

mutool run - "font = page.get_fonts()[0]; print(font.decode_cid(0x2675))"

15. 交叉引用表(xref)

基本结构

xref
0 868
0000000000 65535 f
0000000016 00000 n
...（共868个条目）...
0007986113 00000 n
0007986312 00000 n
0007986341 00000 n
  • 范围：对象0到867（共868个对象）
  • 条目格式：[10位偏移量] [5位生成号] [状态]
    • 状态：n（使用中）/f（空闲）
  • 首条目：对象0（固定格式，生成号65535，状态f）

关键对象定位

对象ID文件偏移量长度用途
116196文档目录/根对象
35,843,3462,431图像资源(Img3)
112,285,8513,341CID字体宽度数组
122,289,193-CID字体字典
132,292,721582,473页面对象(A4尺寸)
145,844,346581,716高分辨率图像(3508×2480)
20228,56432,189内容流(已解压分析)
242,874,594-可选内容组(OCG)
263,594,329-多语言字体对象
8687,986,341-最后一个对象

技术特征分析

  1. 对象分布：

    文件总大小 ≈ 7,986,341 + 平均对象长度 ≈ 8.5MB
对象密度：868对象/8.5MB ≈ 102对象/MB（中等密度）

  2. 生成号模式：

    • 所有使用中对象生成号为00000
    • 仅对象0为65535（符合PDF规范）
    • 无修订痕迹：所有对象均为初始版本

  3. 空闲对象：

    • 仅对象0标记为f（空闲）
    • 无碎片：无其他空闲对象，表明：
      • 文件未被增量更新
      • 对象存储连续高效

  4. 大对象聚集区：

    • 5.8MB-6.4MB：包含图像对象(3,14)和内容流
    • 2.8MB-3.6MB：字体/页面等核心资源
    • 存储优化：相似类型对象集中存储

异常检测

  1. 偏移量排序：

    cat xref | awk '{print $1}' | sort -n | uniq -c | grep -v "1 "
    • 所有偏移量严格递增（无交叉错误）

  2. 地址有效性：

    • 最小偏移：16（>0）
    • 最大偏移：7,986,341 < 8.5MB（未越界）

  3. 状态一致性：

    • 除对象0外全为n状态
    • 无孤立对象（所有对象被引用）

###与已分析对象关联验证

对象xref偏移实际位置一致性
145,844,346图像数据起始✓
202,285,643内容流起始✓
242,874,594OCG对象起始✓

文件结构示意图

文件头
对象1: 目录
对象2-10: 基础资源
对象11-12: 字体
对象13: 页面
对象14: 图像
对象15-19: 辅助资源
对象20: 内容流
...中间800+对象...
对象868: 尾对象
交叉引用表
文件尾

16. 结尾

trailer
<</Size 868/Root 1 0 R/ID[<7274C2AE6514C3A64DC3823EC3A86CC2><87356CE996AD0D91BEB17E28279DEFB2>]>>
startxref
7986554
%%EOF

Trailer字典解析

<</Size 868          % 交叉引用表条目总数/Root 1 0 R        % 文档目录对象（Catalog）/ID [<7274C2AE6514C3A64DC3823EC3A86CC2>  % 文件标识符1<87356CE996AD0D91BEB17E28279DEFB2>   % 文件标识符2]
>>

关键组件分析

  1. 文档结构：

    /Root
    Trailer
    Catalog 1 0 R
    Pages Tree 2 0 R
    Page 13 0 R
    Content Streams
    Resources

  2. 文件标识符（/ID）

    • ID1：7274C2AE6514C3A64DC3823EC3A86CC2
    • ID2：87356CE996AD0D91BEB17E28279DEFB2
    • 技术特征：
      • 两个128位(16字节)的MD5哈希值
      • 用于：
        • 文件唯一标识
        • 加密密钥生成
        • 增量更新追踪
    • 生成依据（典型）：
      ID1 = md5(current_time + file_size)
ID2 = md5(file_content + creation_info)

  3. 交叉引用表定位

    startxref
7986554  % 交叉引用表起始位置
%%EOF    % 文件结束标记
    • 交叉引用表从文件偏移量7,986,554字节处开始
    • 与之前xref分析完全一致（最大对象偏移7,986,341）

文件结构全景图

startxref
/Root
/Size
Header
Object 1
Catalog
Object 2
Pages Tree
Object 13
Page
Object 20-224
124 Content Streams
Object 3,14
Images
Object 7,26
Fonts
xref Table
7986554
Trailer
868 objects
L

安全与完整性验证：

  1. 无加密迹象：

    • Trailer中缺少/Encrypt字典
    • 所有对象可被直接解析

  2. 无增量更新：

    • 仅一个startxref声明
    • 无/Prev键（如存在增量更新：/Prev 12345）

  3. ID一致性：

    • 两个不同的ID值符合PDF规范
    • 未使用默认ID（表明文件经过完整生成过程）

  4. 文件边界验证：

    • %%EOF前无数据（符合标准）
    • startxref值(7,986,554) < 文件大小(约8,000,000字节)

文档技术规格总结：

属性值含义
文件大小≈8.0MB含高分辨率图像
对象总数868中等复杂度文档
页面规格A4(595×842pt)标准纸张尺寸
字体系统CIDFontType2支持多语言渲染
图层控制OCG(可选内容组)支持内容显隐控制
生成工具PyMuPDF痕迹Python生成PDF的库
文件结构单块连续存储无增量更新/无碎片
安全特性无加密/无签名普通文档
http://www.lryc.cn/news/605886.html

相关文章：

  • QT Word模板 + QuaZIP + LibreOffice，跨平台方案实现导出.docx文件后再转为.pdf文件
  • WebSocket配置实战：打造稳健高效的消息通信系统
  • 学C笔记——更新于0731
  • 网络攻击新态势企业级安全防御指南
  • C# 枚举器和迭代器（常见迭代器模式）
  • 深入剖析：C++ 手写实现 unordered_map 与 unordered_set 全流程指南
  • 【React】fiber 架构
  • vue 中 props 直接解构的话会数据丢失响应式
  • MakeInstaller: 一款麒麟操作系统安装包制作工具
  • 3DXML 转换为 UG 的技术指南及迪威模型网在线转换推荐
  • DeepSeek笔记（三）：结合Flask实现以WEB方式访问本地部署的DeepSeek-R1模型
  • 戴尔笔记本Ubuntu18.04 NVIDIA驱动与cuda环境配置教程
  • 【国内电子数据取证厂商龙信科技】内存取证
  • 工业绝缘监测仪：保障工业电气安全的关键防线
  • Towers
  • AI+金融，如何跨越大模型和场景鸿沟？
  • NXP i.MX8MP GPU 与核心库全景解析
  • mac操作笔记
  • C++ 入门基础(2)
  • MySQL自动化安装工具-mysqldeploy
  • 关于AR地产发展现状的深度探究​
  • 【AI大模型】披着羊皮的狼--自动化生成越狱提示的系统（ReNeLLM）
  • 无人机传感器系统架构解析
  • 客户服务自动化：如何用CRM减少50%人工工单？
  • HOOPS Exchange技术架构全解析：打造高效CAD/BIM数据导入与导出引擎
  • AR智能巡检：制造业运维效率提升的关键
  • AR-Align-NN-2024
  • 11.结构体
  • 项目中如何定义项目范围
  • Python：如何从地球大数据科学服务中心批量下载VPM-GPP？
