工业绝缘监测仪：保障工业电气安全的关键防线

在工业生产中，电气系统的安全稳定运行至关重要。任何电气故障都可能导致生产中断、设备损坏，甚至引发严重的安全事故。工业绝缘监测仪作为一种关键的电气安全设备，能够实时监测电气系统的绝缘状态，及时发现潜在的绝缘故障隐患，为工业生产的安全稳定运行提供了有力保障。

1.工作原理

工业绝缘监测仪主要采用低频电流注入法来监测电气系统的绝缘状态。其工作原理基于欧姆定律，通过向低压系统注入低频交流信号，利用绝缘监测仪内对工频电流极高而对低频电流极低的阻抗特性，实现对系统绝缘阻抗的精确测量。当系统没有发生绝缘故障时，监测仪可测量系统和每个回路的对地绝缘电阻和泄漏电容，并通过设置绝缘阻抗预设值来实现对绝缘故障的预防；当系统发生绝缘故障时，低频电流信号会通过故障点经大地回到绝缘监测仪，监测仪通过计算分析后发出故障报警，同时，故障定位装置会通过电流互感器迅速定位故障回路，帮助工作人员快速排查和解决问题。

2.功能特点

（1） 高精度测量：能够精确测量系统的绝缘电阻、对地电容和泄漏电流等参数，测量范围广，分辨率高。例如，可检测微安级的泄漏电流，绝缘电阻测量范围可达0.01kΩ - 10MΩ ，对地电容测量范围为0.1 - 300μF ，为准确评估电气系统的绝缘状况提供了可靠的数据支持。
（2） 故障预警与报警：具备两段式告警功能，包括故障预警和故障报警。当绝缘电阻值下降到接近危险阈值时，会提前发出预警信号，提醒工作人员及时关注并采取措施；当绝缘电阻值低于设定的报警阈值时，会立即发出响亮的报警声和醒目的灯光指示，同时记录故障发生的时间和相关参数，方便后续的故障分析和排查。
（3） 事件记录与诊断辅助：拥有事件记录功能，可循环存储多达1000条事件记录，包括故障电阻值、发生时间、持续时间等详细信息，并支持SOE（事件顺序记录）功能，这对于故障回溯和系统运行状况分析非常有帮助，能够辅助工作人员快速准确地找出故障原因，制定有效的解决方案 。
（4）自适应系统拓扑：可以智能识别IT系统（不接地）、TN/TT系统（接地）及浮动系统（电池供电）等不同的系统拓扑结构，并自动切换到相应的监测模式，大大提高了监测仪的通用性和适应性，使其能够广泛应用于各种复杂的工业电气环境中。
（5）多协议互联互通：通常标配RS485接口（Modbus - RTU）及以太网口（Modbus - TCP），方便与上位机管理终端或第三方平台进行通讯，实现数据的实时传输和远程监控。通过接入电力监控系统或云端平台，工作人员可以随时随地了解电气系统的绝缘状态，及时接收预警信息，实现高效的运维管理。
（6）故障仿真自检：内置可编程负载模拟器，支持远程触发绝缘劣化测试，能够定期对监测仪自身及系统的响应能力进行验证，确保监测仪在关键时刻能够准确可靠地工作，避免因监测仪自身故障而导致的漏报或误报情况发生。

3.应用领域

工业绝缘监测仪广泛应用于对供电可靠性要求严苛的工业场所，如：

（1）矿井：矿井环境复杂，电气设备容易受到潮湿、粉尘等因素的影响，导致绝缘性能下降。工业绝缘监测仪能够实时监测矿井内电气系统的绝缘状态，及时发现潜在的绝缘故障隐患，有效预防电气事故的发生，保障矿井作业人员的生命安全和矿井的正常生产运营。
（2）玻璃厂、电炉和试验设备：这些场所的电气设备通常在高温、高负荷的条件下运行，对绝缘性能的要求极高。绝缘监测仪可以实时监测设备的绝缘状态，一旦发现绝缘故障，立即发出报警信号，避免因设备绝缘损坏而引发火灾、爆炸等严重事故，确保生产过程的安全稳定。
（3）船舶：船舶电力网络空间狭小、环境恶劣，电气设备长期处于振动、潮湿、盐雾等环境中，绝缘容易老化损坏。工业绝缘监测仪能够实时监测船舶电力系统的绝缘状况，及时发现并处理绝缘故障，保障船舶航行的安全可靠。
（4） 冶金厂、化工厂：这些行业的生产过程中存在大量的腐蚀性气体和液体，电气设备的绝缘容易受到侵蚀而损坏。绝缘监测仪可以对电气系统进行实时监测，提前预警绝缘故障，帮助企业及时采取防护措施，减少设备维修成本和生产损失，同时也能有效预防因电气故障引发的化工安全事故。
（5）爆炸危险场所：在石油化工、烟花爆竹等爆炸危险场所，电气设备的任何故障都可能引发严重的爆炸事故。工业绝缘监测仪能够实时监测电气系统的绝缘状态，及时发现并排除潜在的安全隐患，为爆炸危险场所的安全生产提供了重要保障。
（6）计算机中心及应急电源：计算机中心和应急电源对供电的连续性和稳定性要求极高。绝缘监测仪可以实时监测其电气系统的绝缘状况，确保在关键时刻能够正常供电，避免因绝缘故障导致的计算机系统瘫痪和应急电源失效等问题，保障重要数据的安全和应急救援工作的顺利进行。

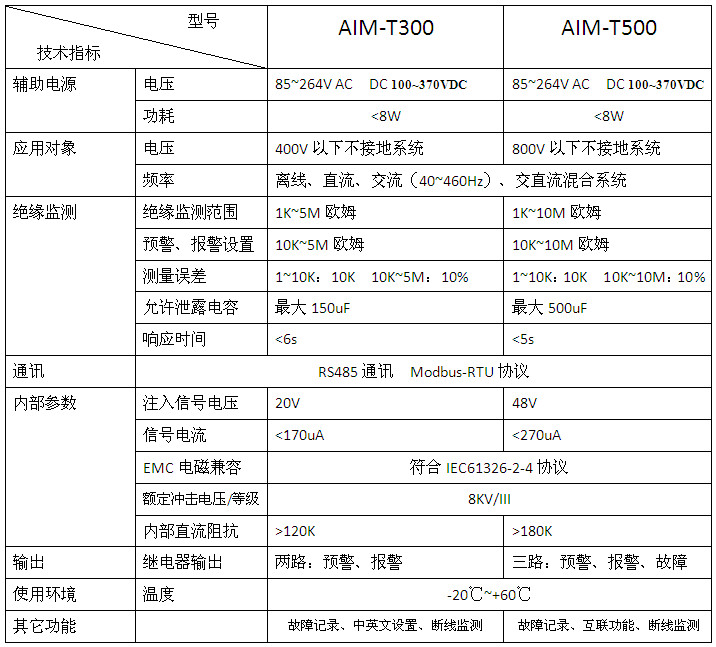

4.技术参数

5.产品选型

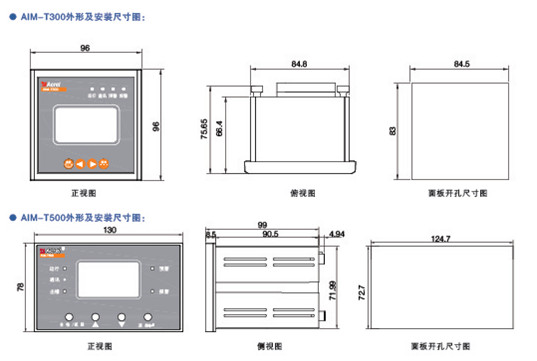

 6.外形尺寸
