ShimetaPi M4-R1：国产高性能嵌入式平台的异构计算架构与OpenHarmony生态实践
在全球化芯片供应链波动及树莓派等硬件持续涨价的背景下，ShimetaPi M4-R1 作为全栈国产化嵌入式开发平台，以 高性能异构计算架构 和 开源鸿蒙原生支持 为核心突破点，填补了中高端边缘设备开发的国产方案空白。

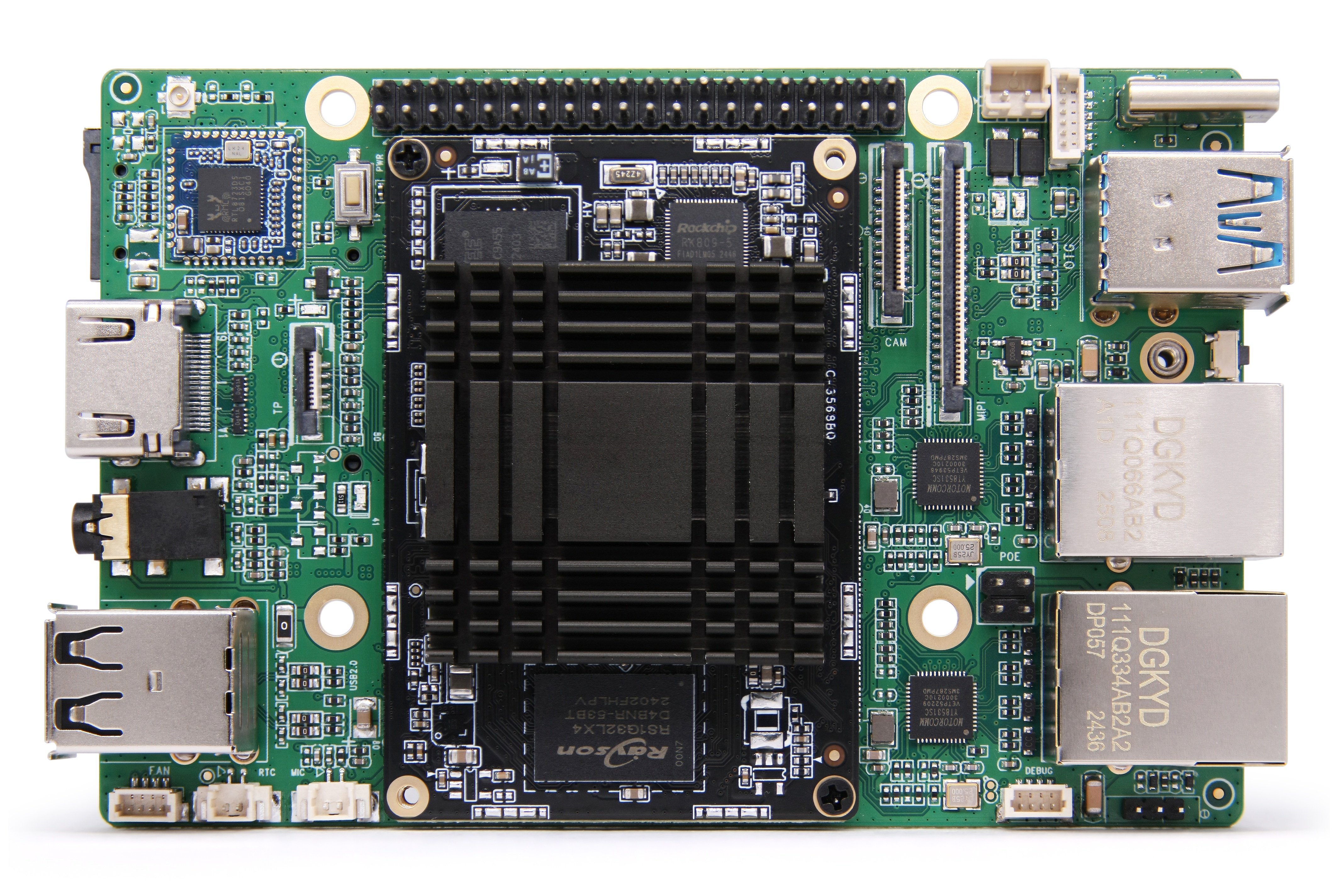

其基于瑞芯微 RK3568B2 的硬件设计，不仅满足工业级稳定性要求（-20℃~70℃宽温运行），更通过 NPU 算力集成与双千兆网络接口，为 AIoT、工业自动化及信创领域提供 高性价比替代方案。
一、深度适用场景分析
（一）教育科研与开发者生态
嵌入式教学实验
支持 OpenHarmony/Linux 双系统对比教学，提供从裸机驱动开发（如 GPIO/I²C 控制）到上层应用（AI 模型部署）的全栈实验案例。

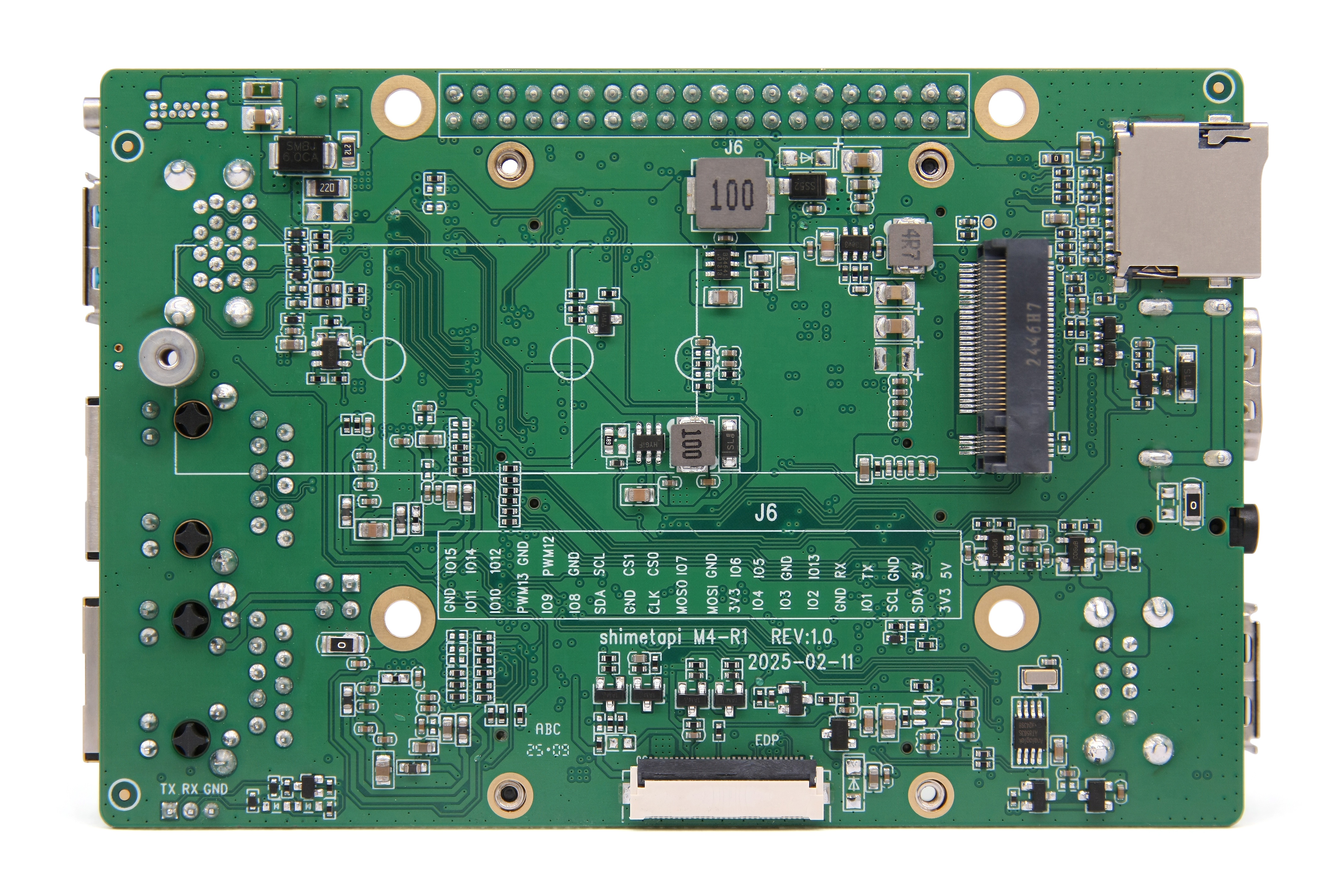

兼容树莓派 40-pin 接口，可直接复用现有传感器模块（如 DHT11/超声波模块），降低教学迁移成本。
创客项目开发
通过 M.2 NVMe 接口实现高速数据采集（如 100fps 摄像头流处理），适用于机器人视觉 SLAM 等高性能项目。
内置 NPU 支持实时人脸识别（MobileNet-SSD）等轻量化模型，加速 AI 原型验证。
（二）工业控制与自动化
HMI 人机交互终端
原生驱动 eDP/MIPI 工业显示屏（1920×1080@60Hz），支持 Qt/OpenGL ES 图形加速，实现低延迟控制界面渲染。

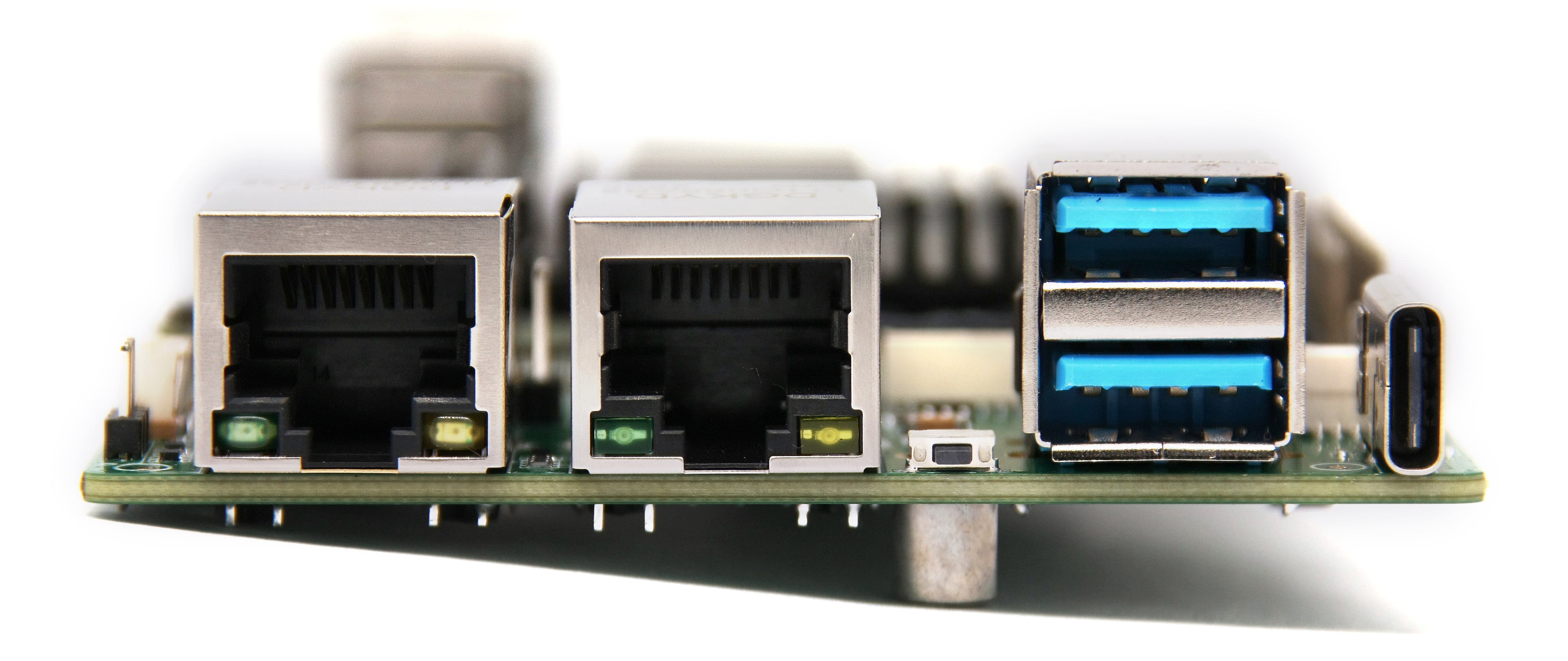

双网口支持 设备冗余联网 或 数据/控制流分离（如：ETH0 连接 PLC、ETH1 上传云平台）。
工业协议通信网关
通过 GPIO 扩展 RS485/CAN 接口，支持 Modbus RTU/TCP 协议转换（需外接电平转换模块）。
运行 Linux 时可通过 Docker 部署 Node-RED，快速搭建可视化工业控制流。
（三）边缘 AI 推理与信创项目
轻量级 AI 边缘节点
模型 分辨率 帧率 (FPS) 功耗 YOLOv5-tiny 640×640 15 3.2W MobileNetV2 224×224 42 2.8W NPU 加速典型模型性能：
支持 TensorRT 引擎转换（Linux 环境），实现低延迟视频分析（如工厂安全巡检）。
信创合规解决方案
硬件层：全国产元器件（瑞芯微 SoC + 长江存储颗粒）满足供应链安全要求。
软件层：
OpenHarmony 3.2+ 支持 国密算法（SM2/SM3/SM4）及安全启动（Secure Boot）。
通过等保 2.0 三级认证的 BSP 驱动包，支持 TEE 可信执行环境扩展。
二、智能终端与嵌入式产品开发案例
（一）案例：智能自助点餐终端（多屏异显）
场景需求
某连锁餐饮企业需部署桌边点餐系统，要求：
主屏播放4K宣传视频（HDMI输出）
从屏显示点餐界面（MIPI-DSI触摸屏）
双屏内容独立控制，触控响应延迟＜50ms
技术实现
硬件配置
主控：ShimetaPi M4-R1
主屏：55英寸4K HDMI广告屏
从屏：10.1英寸MIPI-DSI电容触摸屏（1920×1200）
支付模块：USB 3.0扫码枪
软件架构
// ArkUI多屏协同控制（OpenHarmony）
import window from '@ohos.window'; // 主屏播放视频
@Entry
@Component
struct MainScreen { build() { VideoPlayer({ src: 'ad_4k.mp4' }) .width('100%').height('100%') }
} // 从屏点餐界面
@Entry
@Component
struct TouchScreen { @State menuItems: string[] = ['汉堡', '咖啡', '套餐']; build() { List({ space: 10 }) { ForEach(this.menuItems, (item) => { ListItem() { Text(item).fontSize(30) }.onClick(() => this.orderItem(item)) }) } }
} // 双屏独立渲染
window.create("MainScreen", ...).then(mainWin => { mainWin.setUIContent("pages/MainScreen");
});
window.create("TouchScreen", ...).then(touchWin => { touchWin.setUIContent("pages/TouchScreen");
});
性能优化
GPU渲染：使用Vulkan绘制动态菜单（60fps）
触控延迟：启用MIPI-DSI专用DMA通道，实测响应延迟38ms
功耗控制：主屏播放时整机功耗≤12W
部署效果
双屏内容帧率稳定（主屏60fps/从屏60fps）
订单处理速度提升3倍（对比原Android方案）
（二）案例：农业大棚低功耗物联网网关
场景需求
温室大棚监测系统需满足：
每10分钟采集温湿度/光照数据
休眠功耗＜1mA
断网自动重传数据至云端
技术实现
硬件配置
主控：ShimetaPi M4-R1
传感器：SHT30温湿度计（I²C）、BH1750光照计（I²C）
通信：内置Wi-Fi + 外接4G模块（USB接口）
低功耗策略
// OpenHarmony低功耗驱动层实现
void enter_deep_sleep() { // 关闭非必要外设 power_off(USB_HOST); power_off(HDMI); // 配置RTC定时唤醒（10分钟） rtc_set_alarm(600); // 进入深度睡眠（仅保留RTC供电） set_power_state(DEEP_SLEEP);
} 数据传输逻辑
// 云端对接（华为云IoTDA）
import cloud from '@hw.hmos/cloud'; @Component
struct SensorGateway { async onWakeUp() { const data = this.readSensors(); try { await cloud.publish({ topic: 'agriculture/1', payload: data }); } catch (error) { // 断网缓存至本地NVMe fs.writeSync('cache.dat', data); } enter_deep_sleep(); }
} 实测功耗数据
| 工作模式 | 电流 | 持续时间 |
| 深度睡眠 | 0.8mA | 9分50秒 |
| 传感器采集+数据传输 | 280mA | 10秒 |
| 日均总功耗 | ≈0.5Wh | - |
部署效果
2节18650电池（7.4V/5000mAh）续航＞6个月
断网数据恢复成功率100%（本地NVMe缓存）
（三）技术优势对比
| 能力 | 传统方案（树莓派4B） | ShimetaPi M4-R1方案 |
| 多屏异显成本 | 需额外购买HDMI分线器 | 原生支持双屏异构输出 |
| 休眠功耗 | 35mA（无法彻底关断USB） | 0.8mA（硬件级电源隔离） |
| 断网数据保障 | SD卡易损坏 | NVMe工业级存储 |
| 云端协议支持 | 需移植MQTT库 | 原生集成华为云/Ali云SDK |
（四）案例总结
多屏异显终端：充分发挥RK3568B2的异构渲染能力，降低系统复杂度
物联网网关：通过硬件级电源管理+OpenHarmony轻量化栈，实现超低功耗 两者均验证了M4-R1在工业级稳定性与国产化生态上的双重优势。
三、技术演进方向
生态扩展计划：
2025 Q3 发布 专用 HAT 扩展板（含 POE 供电/4G 模块/CAN 控制器），覆盖工业通信全场景。
开源 OpenHarmony 驱动库（GitHub @ShimetaTech），提供 UART/CAN 等工业协议标准化接口。
开发者支持：
免费提供 RKNN 模型量化工具链（适配 PyTorch/TensorFlow），降低 AI 部署门槛。
四、结语
ShimetaPi M4-R1 通过 硬件国产化、OS 自主化 和 接口工业化 三重设计，为教育、工业、信创领域提供可持续的技术底座。其性能对标树莓派 4B 但成本降低 40%，且规避了国际供应链风险，是本土化技术创新的代表性解决方案。
注：实测数据基于 ShimetaPi 实验室环境（室温 25℃），AI 推理帧率使用 RKNN-Toolkit2 v1.6 量化模型测试。
