[特殊字符] 数字孪生 + 数据可视化：实战经验分享，让物理世界数据 “会说话”

news 2025/8/1 6:26:26

摘要：
工厂里价值千万的设备突然“哑火”，工程师却对着密密麻麻的传感器数据束手无策；城市暴雨来袭，指挥中心的大屏地图一片“祥和”，地下管网却早已暗流汹涌… 物理世界的数据从未沉默，只是我们听不懂它的语言！ 数字孪生（Digital Twin）正成为破解这一难题的密钥——它不只是“3D模型”，更是连接现实与虚拟的动态镜像系统。但若没有精准的数据可视化，它就会沦为昂贵的“电子花瓶”。本文将揭秘3条来自智慧工厂、城市管理的实战经验，教你如何让温度、压力、流速这些冰冷数字，在数字孪生体中“活”起来，发出清晰警报、揭示隐藏规律，真正驱动决策！

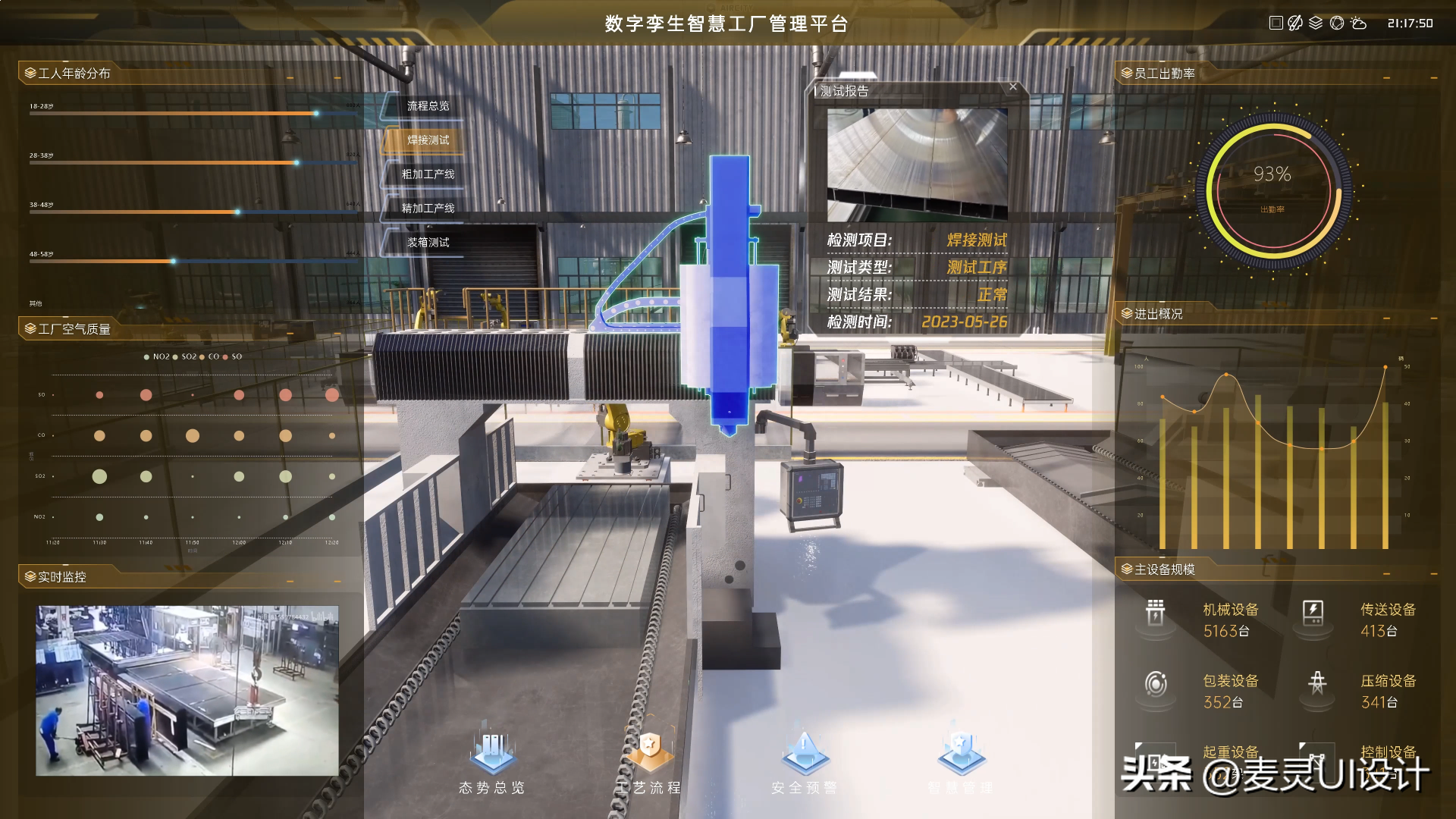

一、数字孪生：给物理世界造一个“会呼吸的克隆体”

想象一下：风力发电机在戈壁狂风中旋转，它的“数字分身”在屏幕里同步转动——叶片温度、轴承震动、发电效率等500+个传感器数据实时映射在虚拟模型上。这不是科幻电影，而是数字孪生的核心能力：

传统监控	数字孪生
看静态报表，数据滞后	实时动态映射，物理变化秒级同步
各系统数据孤立	多源数据融合（IoT+业务系统+环境数据）
故障后维修	预测性维护，模型提前预警轴承过热
靠经验调度	模拟推演，如调整风机角度前先试算发电量

数字孪生 ≠ 3D可视化！ 它包含三层核心：

物理实体（真实设备/环境）
虚拟模型（高保真3D模型 + 行为逻辑）
双向数据流（传感器数据上行，控制指令下行）

案例对比：
某车企旧厂：故障停线后，工程师现场排查2小时 → 损失产能$50万
数字孪生工厂：虚拟产线中“压力异常”红灯闪烁 → 系统自动定位第3工位气阀堵塞 → 推送维修指南到AR眼镜 → 15分钟恢复生产

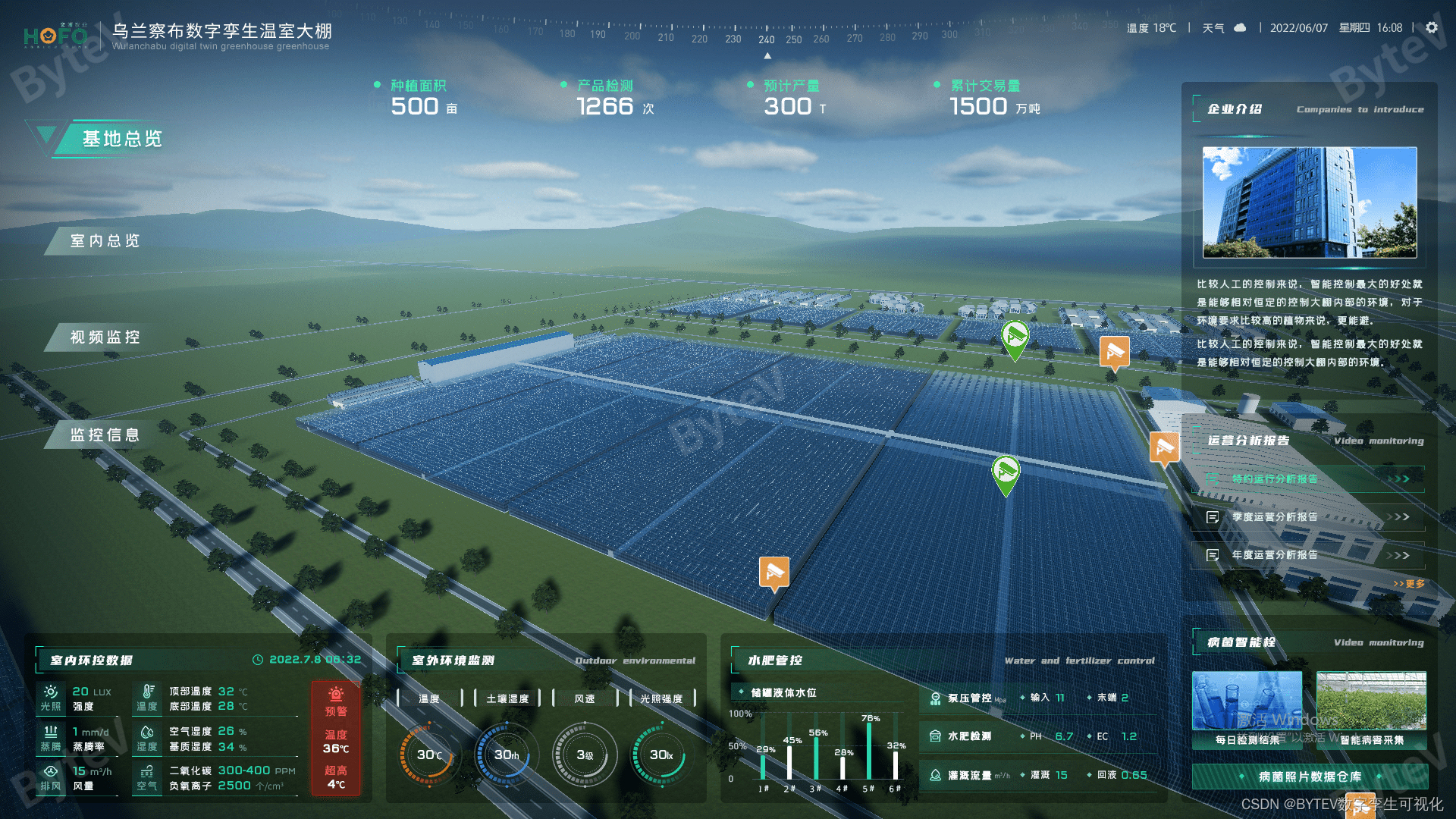

二、经验1：数据融合 —— 打破“信息孤岛”，让孪生体“耳聪目明”

痛点： 工厂SCADA系统、ERP工单、摄像头AI分析各自为政，数字孪生体变成“片面的瞎子”！

✅ 实战三步构建全域数据网：

步骤1：统一“数据语言”

用JSON Schema定义标准数据格式，让不同设备/系统说“普通话”：

// 设备状态数据模板
{  "deviceId": "CNC-203",  "timestamp": "2025-07-31T14:23:05Z",  "metrics": {  "temperature": 67.3,  // 单位°C  "vibration": 0.12,    // 单位mm/s  "power": 43.2         // 单位kW  },  "status": "WARNING"     // NORMAL/WARNING/ERROR
}

步骤2：分层处理数据流

边缘层：网关过滤无效数据（如震动传感器瞬时毛刺）
平台层：实时计算关键指标（如设备综合效率OEE）
孪生层：动态驱动3D模型状态变化

步骤3：动态关联业务逻辑

当ERP下发“订单A优先生产”指令 → 数字孪生体自动高亮相关产线 → 物料流向同步调整
摄像头识别工人未戴安全帽 → 虚拟厂区对应位置闪烁红光 → 广播告警

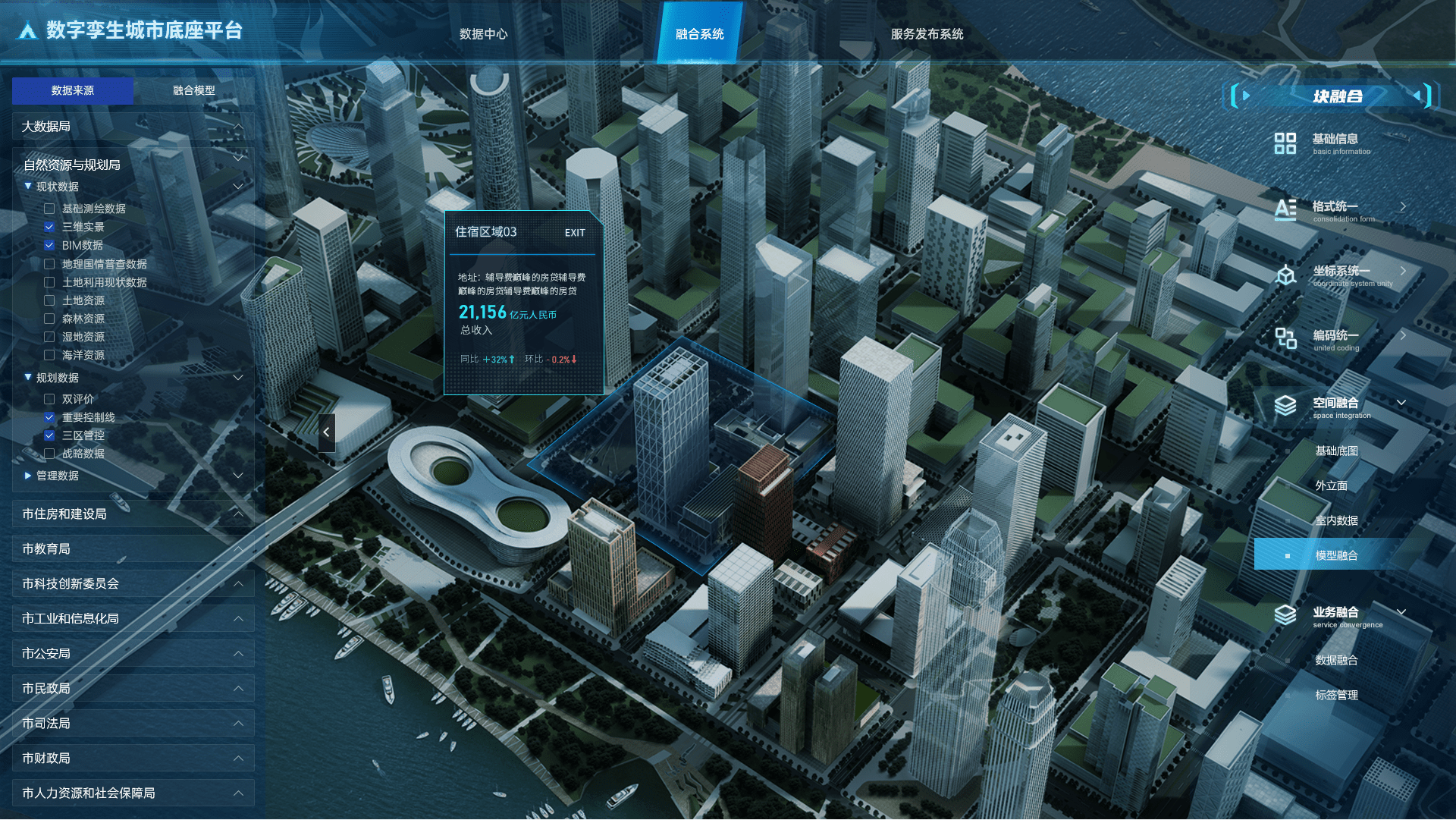

三、经验2：可视化降噪 —— 关键信息“一秒锁定”

血泪教训： 某智慧水务项目把2000+管道压力值全显示在3D模型上，结果用户崩溃：“红黄绿闪得像迪厅！”

✅ 让数据“说话”而非“尖叫”的法则：

法则1：分级告警，给数据戴“扩音器”

// 根据告警级别动态切换模型颜色与动画
function updatePipeVisual(alertLevel) {switch(alertLevel) {case 'CRITICAL': // 爆管风险pipe.material.color.set(0xFF0000); // 红色pipe.addPulseEffect(); // 添加脉冲光晕动画break;case 'WARNING':  // 压力偏高pipe.material.color.set(0xFFCC00); // 黄色break;case 'NORMAL':   // 正常pipe.material.color.set(0x00FF00); // 绿色break;}
}

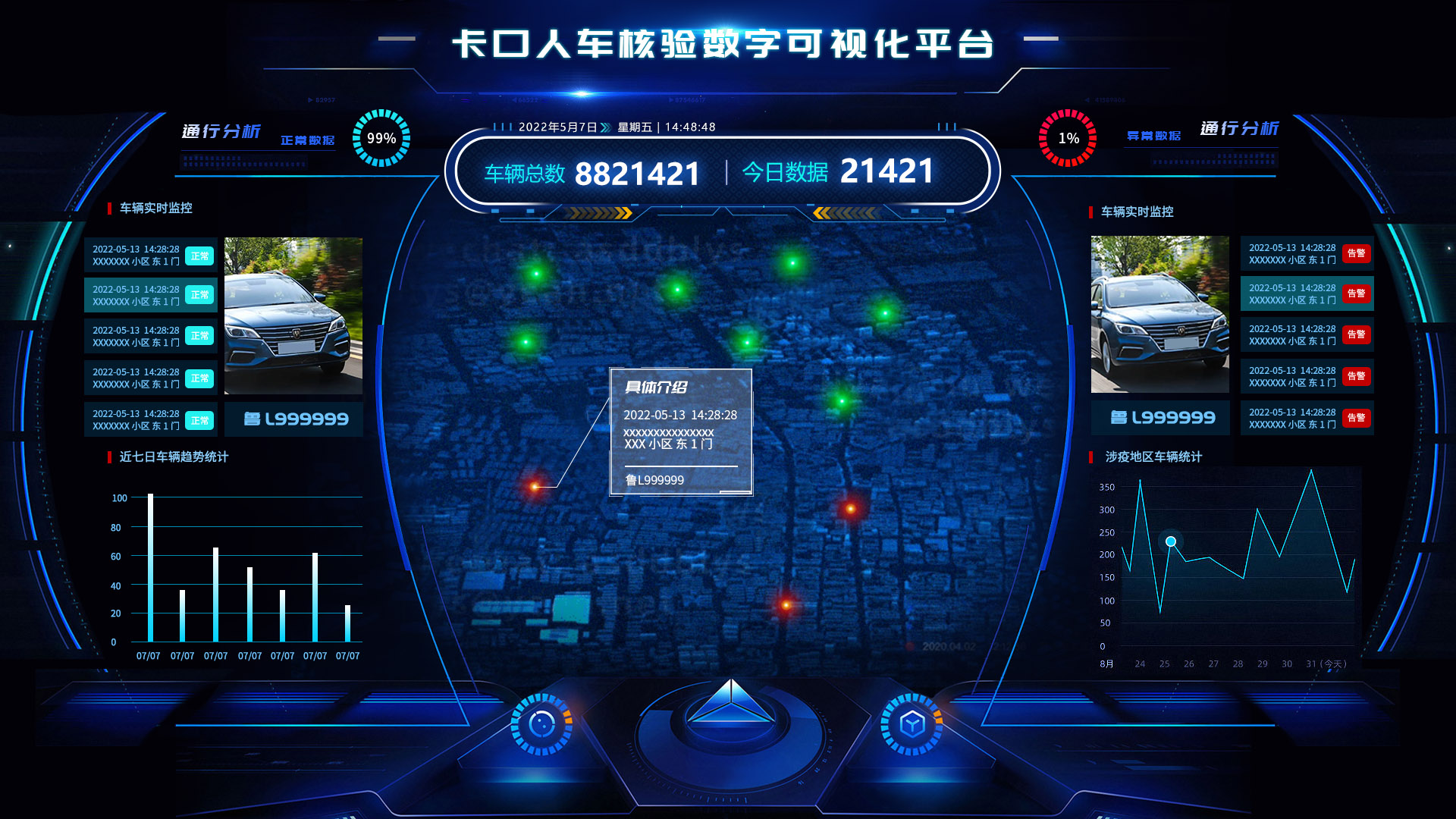

法则2：空间聚合，万点数据变“热力图”

将厂区划分为10m×10m网格 → 计算每个网格内设备平均能耗 → 用Three.js生成3D热力方块：

// 创建能耗热力网格
const gridMaterial = new THREE.MeshBasicMaterial({ vertexColors: true, transparent: true
});
const gridGeometry = new THREE.PlaneGeometry(10, 10); grids.forEach(grid => {const tile = new THREE.Mesh(gridGeometry, gridMaterial);tile.position.set(grid.x, 0, grid.y); // 放置在地面// 根据能耗值设置颜色（低:蓝→高:红）const color = new THREE.Color(0, 0, 1).lerp(new THREE.Color(1, 0, 0), grid.energyLevel);tile.geometry.faces.forEach(face => face.color = color);scene.add(tile);
});

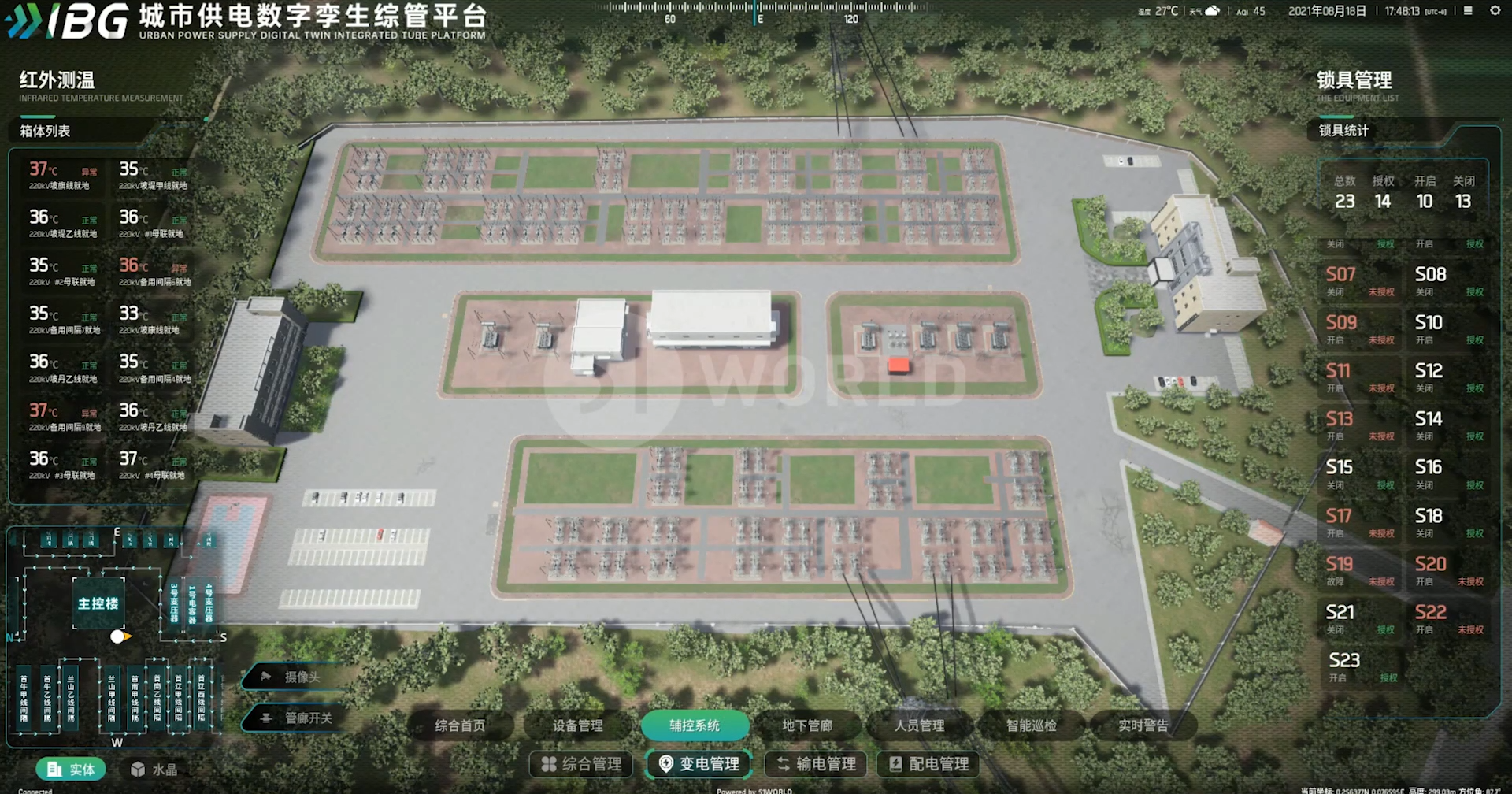

法则3：故事线导览，主动引导关注点

“当前告警：3号空压机温度超标！ ▶ 查看实时曲线 ▶ 对比同型号设备 ▶ 调取维修记录”
用预设路径自动飞行镜头到故障点，逐步展开关联数据面板，避免用户“迷路”。

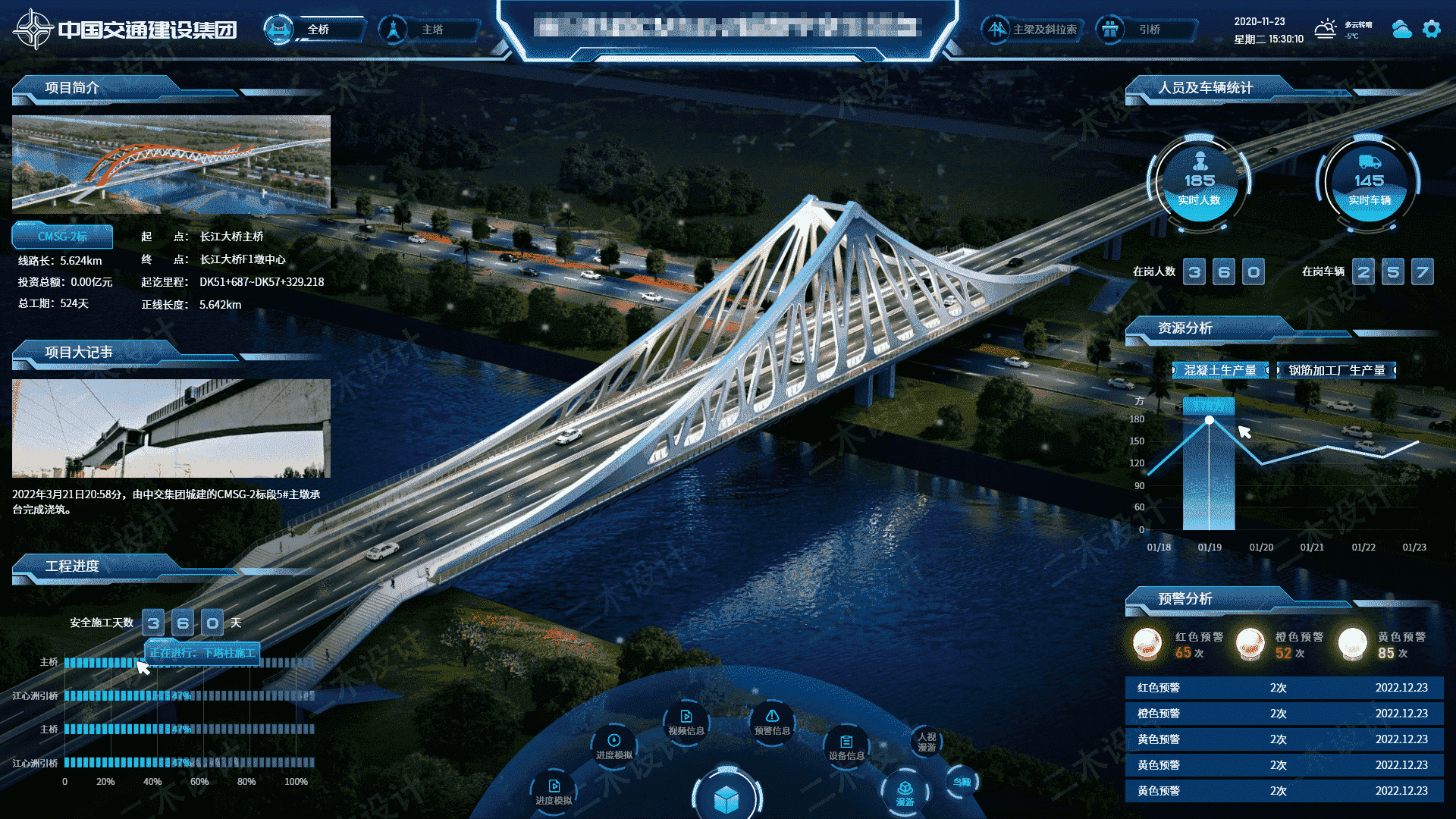

四、经验3：虚实联动 —— 从“看”到“动”，闭环控制

终极目标： 不仅看到问题，更要解决问题！

✅ 三步实现“所见即所控”：

1. 反向控制（Virtual → Physical）

在数字孪生体中拖动阀门开度滑块 → 实际设备同步调节：

// 孪生体界面滑块事件
valveSlider.onChange = value => {  // 1. 更新3D模型角度  valveModel.rotation.set(0, value * Math.PI, 0);  // 2. 发送控制指令到物理设备  fetch('/api/valve-control', {  method: 'POST',  body: JSON.stringify({ deviceId: 'VALVE-07', openRate: value })  });
};

2. 模拟推演（What-If仿真）
