8. 网络层
在复杂的网络环境中确定一个合适的路径.
1. IP协议
1. 基本概念

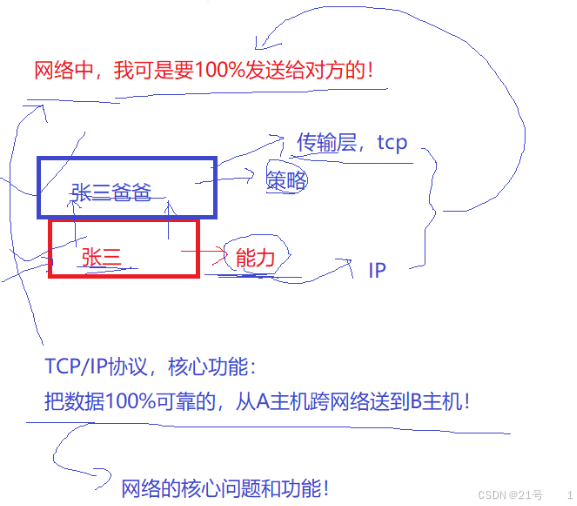

IP协议：提供一种能力(有非常大的概率，做到某事)，把数据报从主机A，跨网络，送到主机B
--> 必须要有方式，标识通信两端唯一性！！(IP协议解决的是主机到主机的问题，进程到进程的问题有端口号) ---> 每台主机都必须设置IP地址(公网IP)
主机: 配有 IP 地址, 但是不进行路由控制的设备;
路由器: 即配有 IP 地址, 又能进行路由控制;(理论工作在网络层，而当代路由器，已经是一台小型计算机了！是可以工作在应用层的)
节点: 主机和路由器的统称

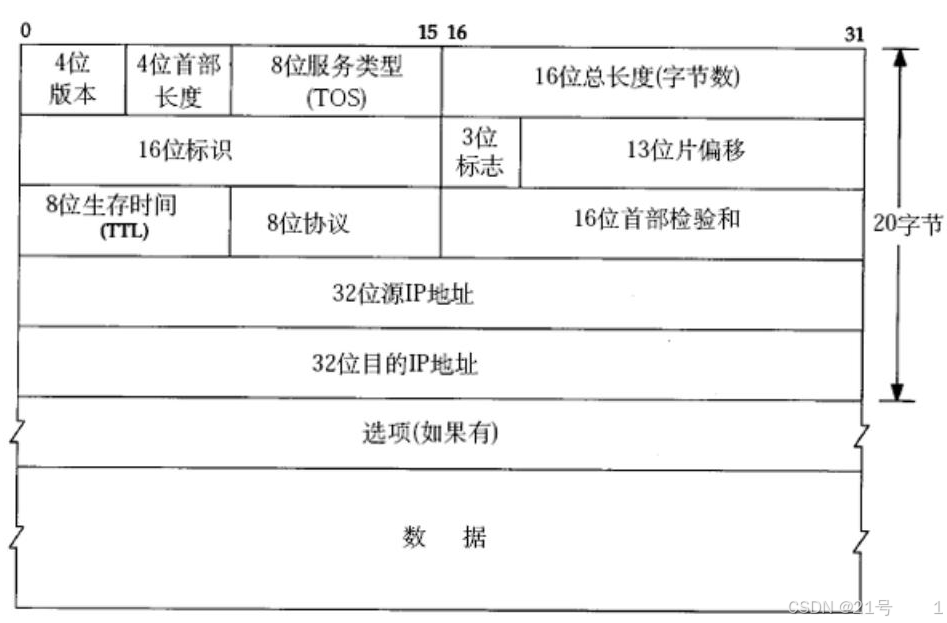

2. 协议头格式
• 4 位版本号(version): 指定 IP 协议的版本, 对于 IPv4 来说, 就是 4. • 4 位头部长度(header length): IP 头部的长度是多少个 32bit, 也就是 length 4
的字节数. 4bit 表示最大的数字是 15, 因此 IP 头部最大长度是 60 字节. • 16 位总长度(total length): IP 数据报整体占多少个字节. • 16 位标识(id): 唯一的标识主机发送的报文. 如果 IP 报文在数据链路层被分片
了, 那么每一个片里面的这个 id 都是相同的. • 3 位标志字段: 第一位保留(保留的意思是现在不用, 但是还没想好说不定以后要
用到). 第二位置为 1 表示禁止分片, 这时候如果报文长度超过 MTU, IP 模块就会丢
弃报文. 第三位表示"更多分片", 如果分片了的话, 最后一个分片置为 0, 其他是 1. 类
似于一个结束标记. • 13 位分片偏移(framegament offset): 是分片相对于原始 IP 报文开始处的偏移.
其实就是在表示当前分片在原报文中处在哪个位置. 实际偏移的字节数是这个值 8
得到的. 因此, 除了最后一个报文之外, 其他报文的长度必须是 8 的整数倍(否则报文
就不连续了). • 8 位生存时间(Time To Live, TTL): 数据报到达目的地的最大报文跳数. 一般是
64. 每次经过一个路由, TTL -= 1, 一直减到 0 还没到达, 那么就丢弃了. 这个字段主要是用来防止出现路由循环• 8 位协议: 表示上层协议的类型• 16 位头部校验和: 使用 CRC 进行校验, 来鉴别头部是否损坏. • 32 位源地址和 32 位目标地址: 表示发送端和接收端. • 选项字段(不定长, 最多 40 字节): 略1. IP报文，解包问题(封装)

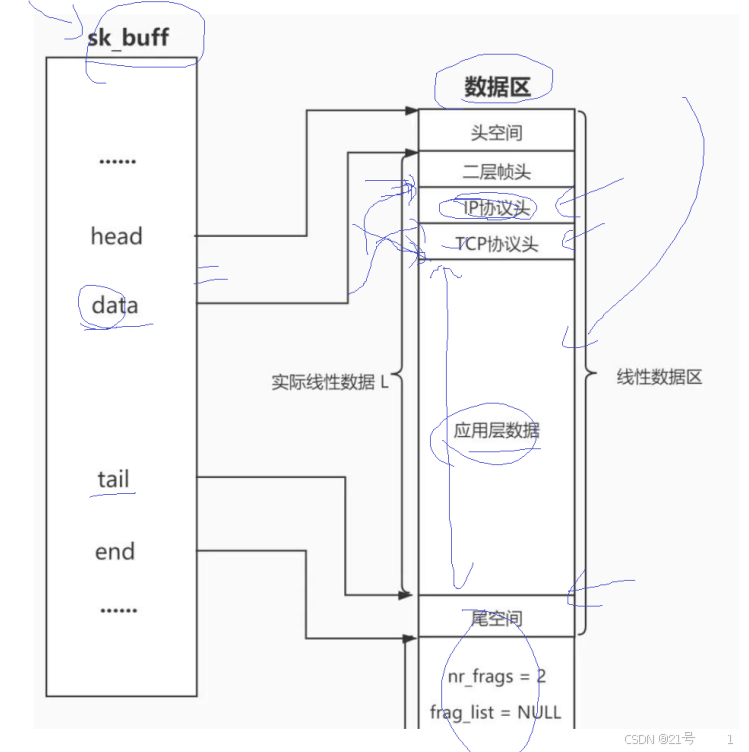

挪动指针即可增加/减少协议头
2. 分用问题（8位协议表明有效载荷是什么数据）
• 8 位服务类型(Type Of Service): 3 位优先权字段(已经弃用), 4 位 TOS 字段, 和
1 位保留字段(必须置为 0). 4 位 TOS 分别表示: 最小延时, 最大吞吐量, 最高可靠性,
最小成本. 这四者相互冲突, 只能选择一个. 对于 ssh/telnet 这样的应用程序, 最小延
时比较重要; 对于 ftp 这样的程序, 最大吞吐量比较重要.
3. 网段划分(重要)

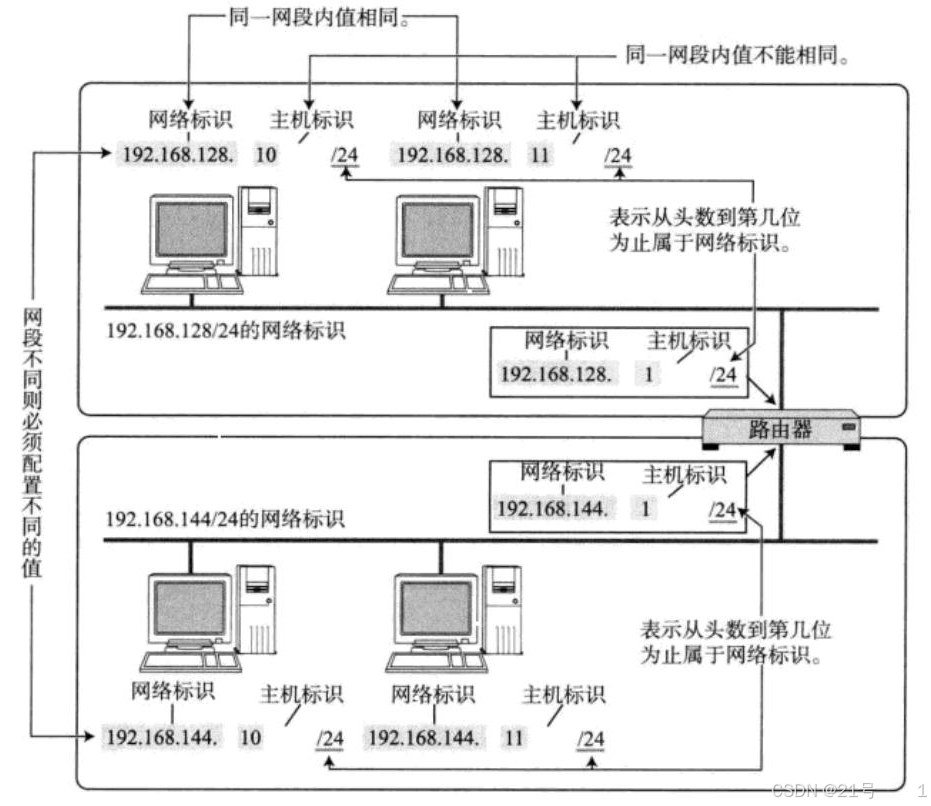

IP 地址分为两个部分, 网络号和主机号（IP = 网络号 + 主机号）
• 网络号: 保证相互连接的两个网段具有不同的标识;
• 主机号: 同一网段内, 主机之间具有相同的网络号, 但是必须有不同的主机号
• 不同的子网其实就是把网络号相同的主机放到一起.（路由器有构建子网的功能）
• 如果在子网中新增一台主机, 则这台主机的网络号和这个子网的网络号一致, 但
是主机号必须不能和子网中的其他主机重复.
通过合理设置主机号和网络号, 就可以保证在相互连接的网络中, 每台主机的 IP 地址都
不相同.
那么问题来了, 手动管理子网内的 IP, 是一个相当麻烦的事情.
• 有一种技术叫做 DHCP, 能够自动的给子网内新增主机节点分配 IP 地址, 避免
了手动管理 IP 的不便.

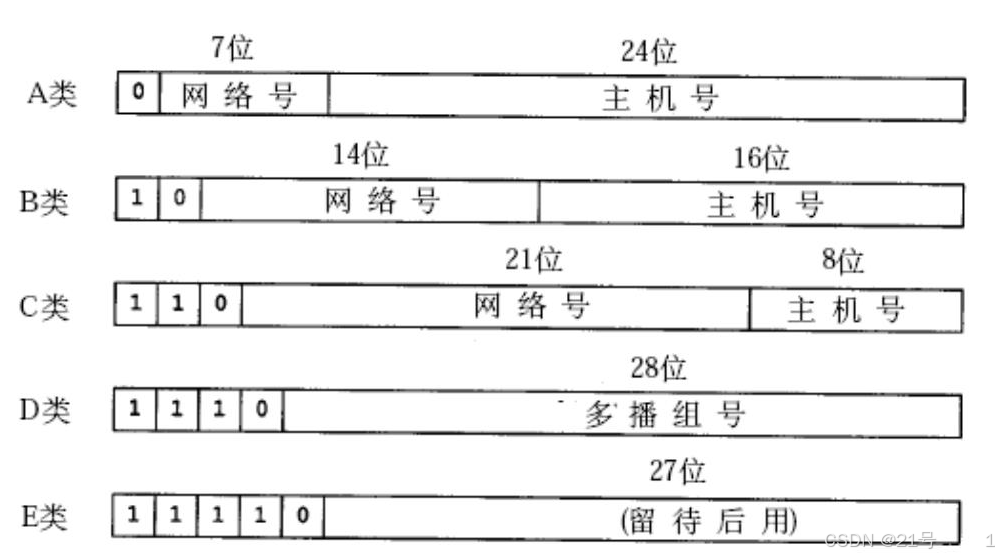

• 一般的路由器都带有 DHCP 功能. 因此路由器也可以看做一个 DHCP 服务器.过去曾经提出一种划分网络号和主机号的方案, 把所有 IP 地址分为五类, 如下图所示
• A 类 0.0.0.0 到 127.255.255.255
• B 类 128.0.0.0 到 191.255.255.255
• C 类 192.0.0.0 到 223.255.255.255
• D 类 224.0.0.0 到 239.255.255.255
• E 类 240.0.0.0 到 247.255.255.255随着 Internet 的飞速发展,这种划分方案的局限性很快显现出来,大多数组织都申请 B 类 网络地址, 导致 B 类地址很快就分配完了, 而 A 类却浪费了大量地址;
• 例如, 申请了一个 B 类地址, 理论上一个子网内能允许 6 万 5 千多个主机. A 类
地址的子网内的主机数更多.
• 然而实际网络架设中, 不会存在一个子网内有这么多的情况. 因此大量的 IP 地址都被浪费掉了针对这种情况提出了新的划分方案, 称为 CIDR(Classless Interdomain Routing):
• 引入一个额外的子网掩码(subnet mask)来区分网络号和主机号;
• 子网掩码也是一个 32 位的正整数. 通常用一串 "0" 来结尾;
• 将 IP 地址和子网掩码进行 "按位与" 操作, 得到的结果就是网络号;
• 网络号和主机号的划分与这个 IP 地址是 A 类、B 类还是 C 类无关
FF代表全是1；0：整个IP就是表示网络号
子网地址范围：这个子网内最多可以有多少台主机。

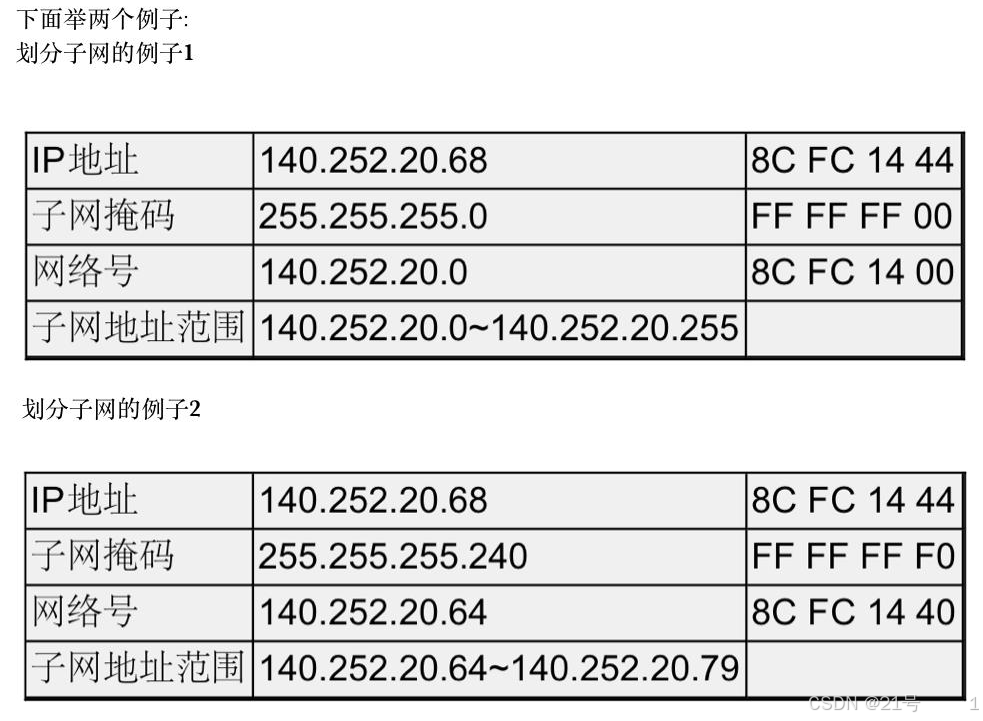

可见,IP 地址与子网掩码做与运算可以得到网络号, 主机号从全 0 到全 1 就是子网的地
址范围;
IP 地址和子网掩码还有一种更简洁的表示方法,例如 140.252.20.68/24,表示 IP 地址为
140.252.20.68, 子网掩码的高 24 位是 1,也就是 255.255.255.0

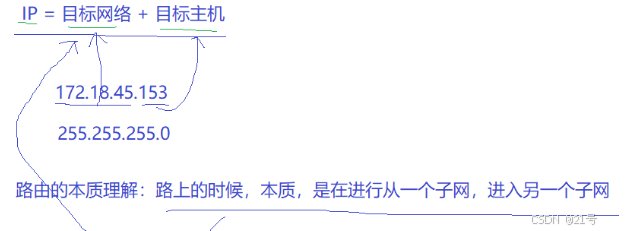

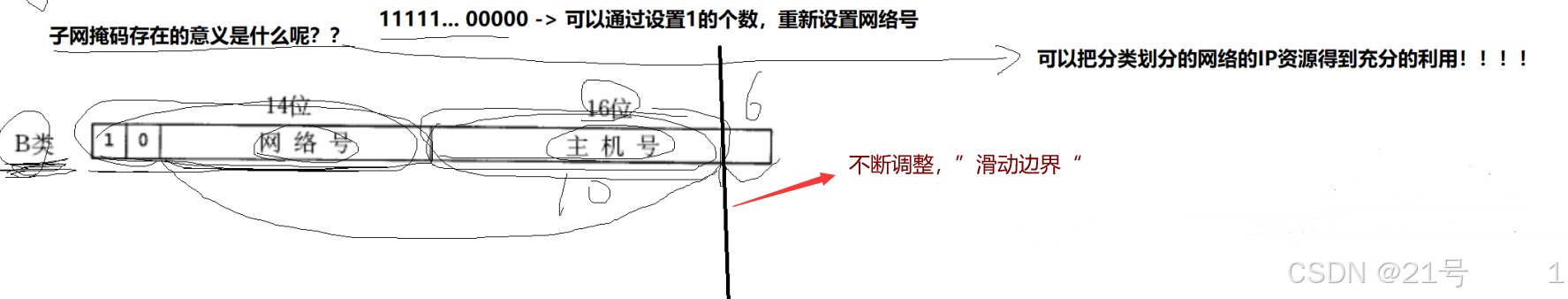

子网划分是指将一个较大的网络分割成多个较小的网络，也就是子网；why？--- 查找目标主机，必须先查找目标网络：本质就可以淘汰其他网络，可以在全网中提高查找目标主机的效率
子网划分的本质：把32位比特位进行划分，确定网络号有多少位！
目的
- 提高 IP 地址利用率：在没有子网划分时，A 类、B 类网络可能会造成 IP 地址浪费。例如，一个 B 类网络理论上可容纳 65534 个主机，但实际使用中往往不需要这么多主机地址。通过子网划分，可以根据实际需求将大网络分割成若干小网络，充分利用 IP 地址资源。
- 增强网络管理和安全性：将网络划分为多个子网后，不同子网可以根据需要进行独立管理，设置不同的访问控制策略。例如，企业可以将办公子网、服务器子网等分开管理，办公子网对外部网络访问进行限制，而服务器子网对特定的内部主机开放，从而增强网络安全性。
结论1：IP地址是有用的，是有限的，是资源 --- 各国运营商都在抢，为啥抢？要搭建国家子网
4. 特殊的IP地址
• 将 IP 地址中的主机地址全部设为 0, 就成为了网络号, 代表这个局域网
• 将 IP 地址中的主机地址全部设为 1, 就成为了广播地址, 用于给同一个链路中相互连接的所有主机发送数据包;

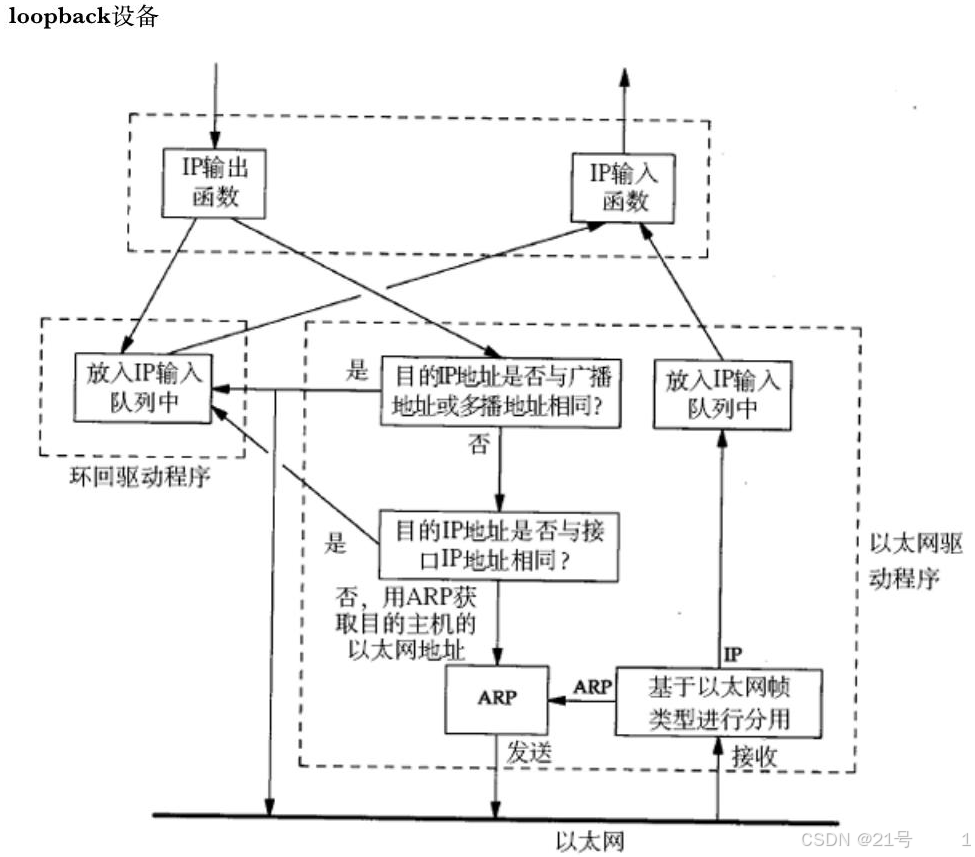

• 127.*的 IP 地址用于本机环回(loop back)测试,通常是 127.0.0.1
5. IP地址的数量限制
我们知道, IP 地址(IPv4)是一个 4 字节 32 位的正整数. 那么一共只有 2 的 32 次方 个 IP 地址, 大概是 43 亿左右. 而 TCP/IP 协议规定, 每个主机都需要有一个 IP 地址.
这意味着, 一共只有 43 亿台主机能接入网络么?
实际上, 由于一些特殊的 IP 地址的存在, 数量远不足 43 亿; 另外 IP 地址并非是按照主机台数来配置的, 而是每一个网卡都需要配置一个或多个 IP 地址.
CIDR 在一定程度上缓解了 IP 地址不够用的问题(提高了利用率, 减少了浪费, 但是 IP
地址的绝对上限并没有增加), 仍然不是很够用. 这时候有三种方式来解决：
• 动态分配 IP 地址: 只给接入网络的设备分配 IP 地址. 因此同一个 MAC 地址的
设备, 每次接入互联网中, 得到的 IP 地址不一定是相同的;
• NAT 技术(后面会重点介绍);
• IPv6: IPv6 并不是 IPv4 的简单升级版. 这是互不相干的两个协议, 彼此并不兼容; IPv6 用 16 字节 128 位来表示一个 IP 地址; 但是目前 IPv6 还没有普及;
6. 私有IP地址和公网IP地址

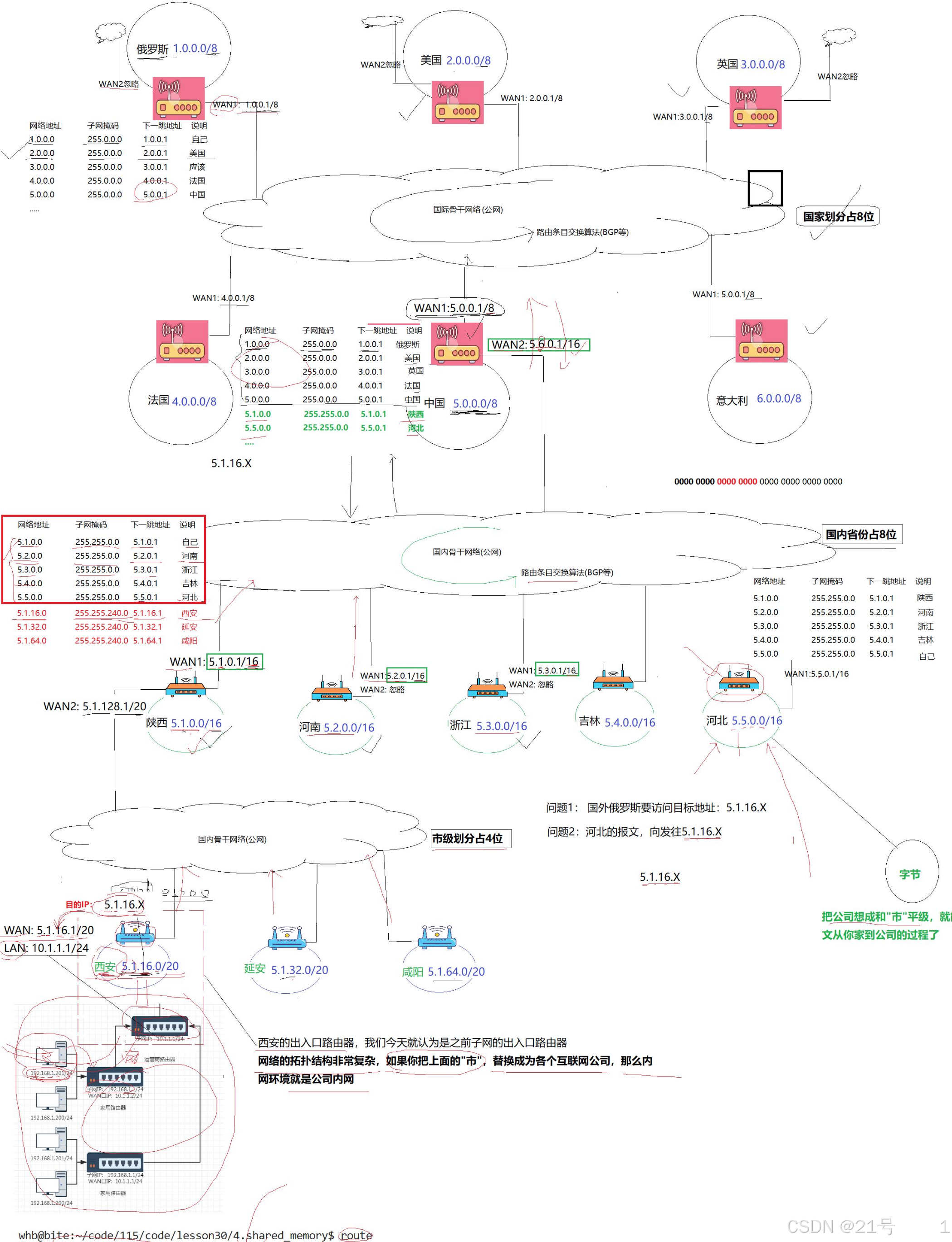

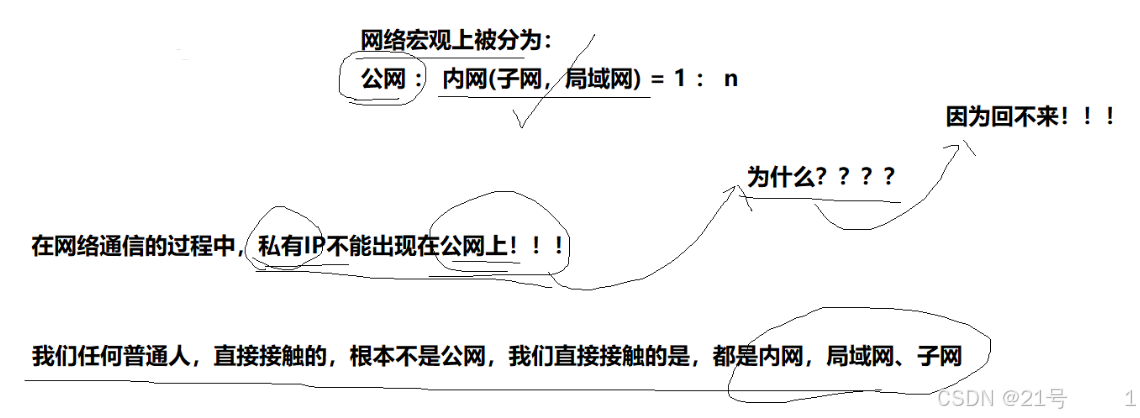

公网的理解：公网IP -- 各个国家的运营商主动申请 -- 运营商不仅仅要组建内网，运营商，也要组建自己国家的公网环境 -- 一个区域，究竟能有多大的网络，取决于自己有多少个公网IP -- 分配公网IP，是结合网民数量，按照地区划分的
如果一个组织内部组建局域网,IP 地址只用于局域网内的通信,而不直接连到 Internet 上,理论上 使用任意的 IP 地址都可以,但是 RFC 1918 规定了用于组建局域网的私有 IP 地址
• 10.*,前 8 位是网络号,共 16,777,216 个地址
• 172.16.*到 172.31.*,前 12 位是网络号,共 1,048,576 个地址
• 192.168.*,前 16 位是网络号,共 65,536 个地址
包含在这个范围中的, 都成为私有 IP, 其余的则称为全局 IP(或公网 IP);

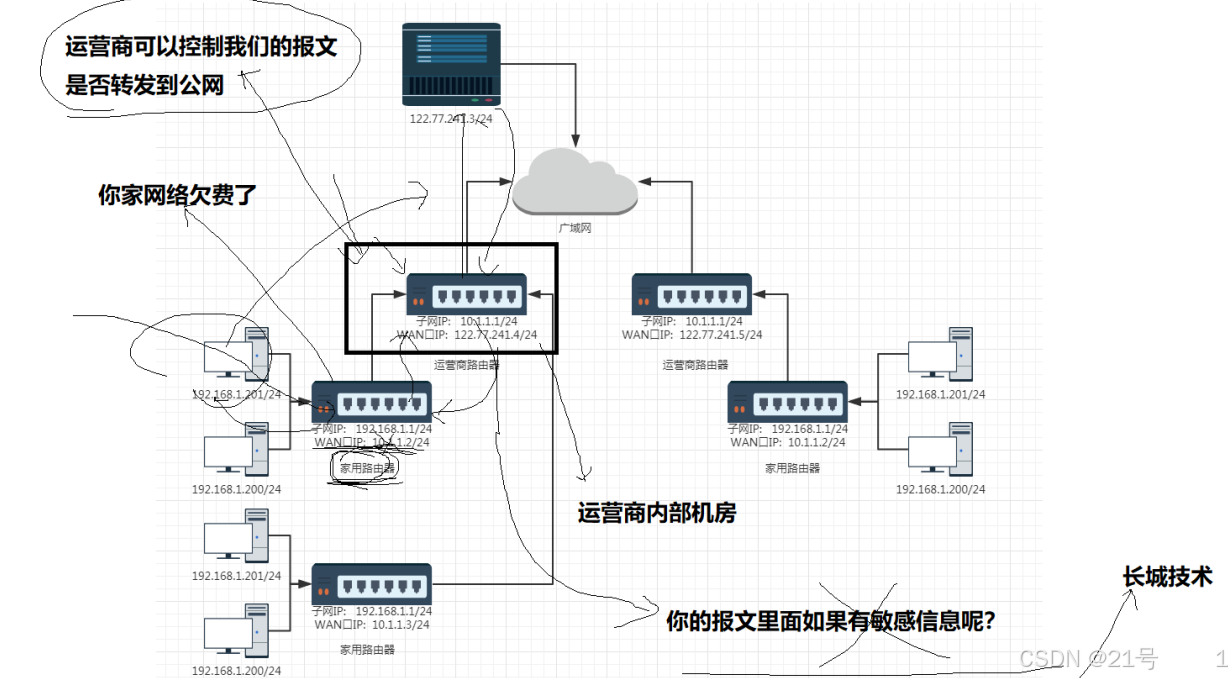

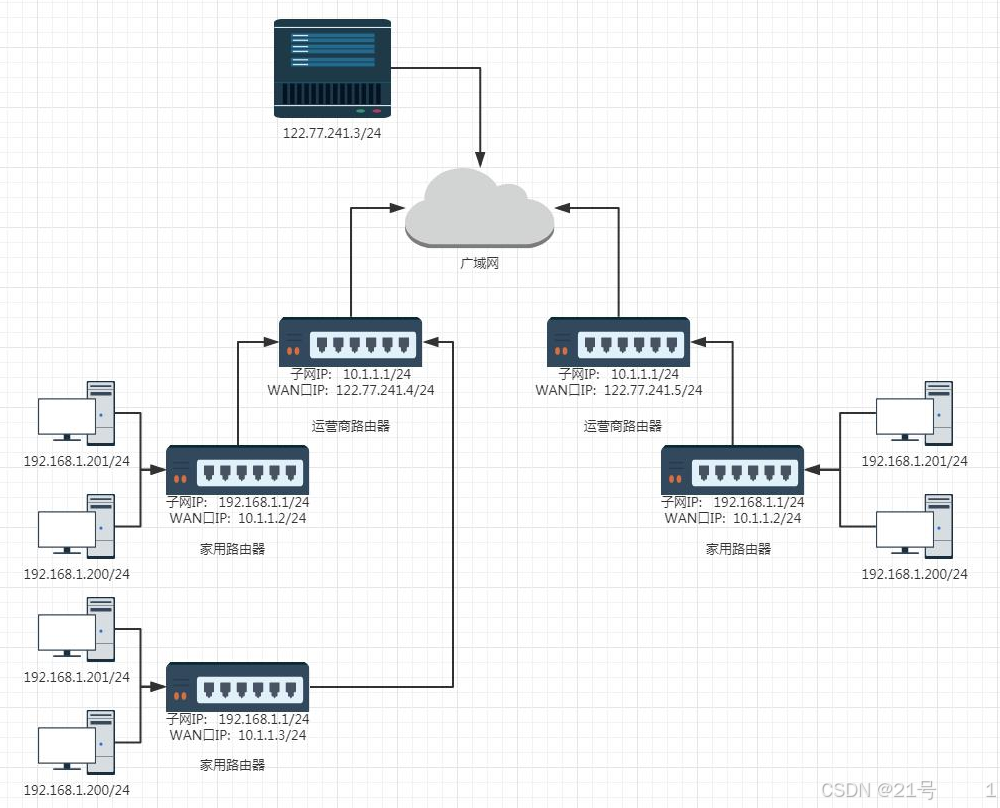

• 一个路由器可以配置两个 IP 地址, 一个是 WAN 口 IP, 一个是 LAN 口 IP(子网IP).
• 路由器 LAN 口连接的主机, 都从属于当前这个路由器的子网中.
• 不同的路由器, 子网 IP 其实都是一样的(通常都是 192.168.1.1). 子网内的主机 IP 地址不能重复. 但是子网之间的 IP 地址就可以重复了.
• 每一个家用路由器, 其实又作为运营商路由器的子网中的一个节点. 这样的运营商路由器可能会有很多级, 最外层的运营商路由器, WAN 口 IP 就是一个公网 IP 了.

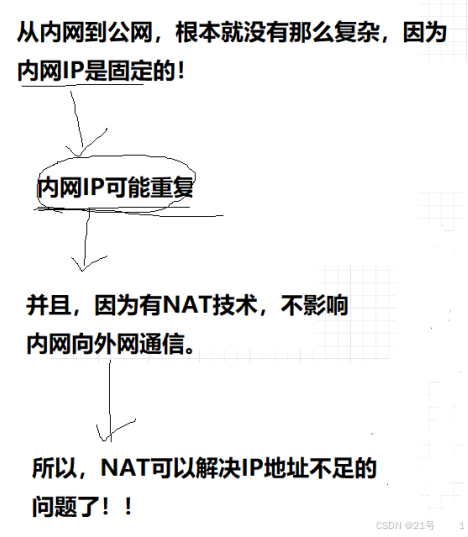

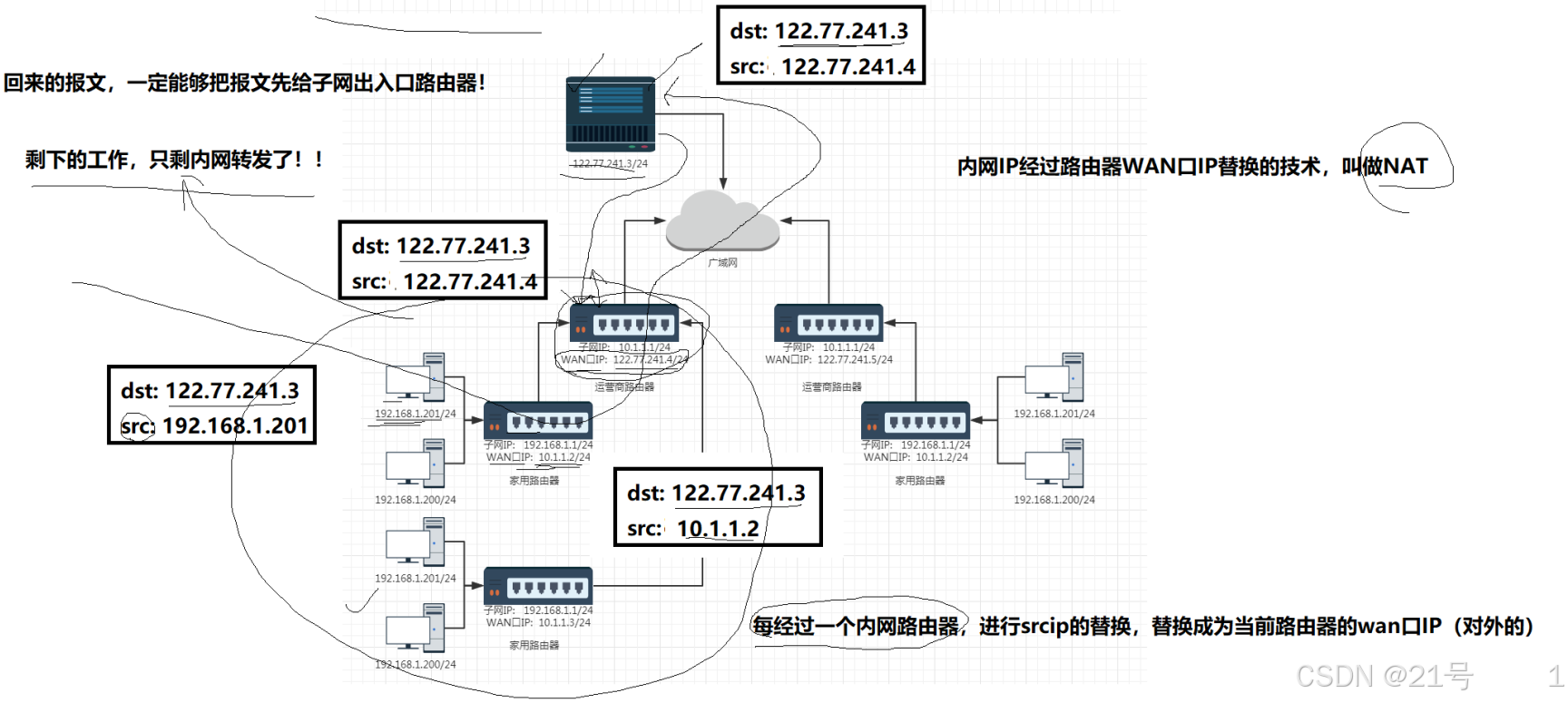

• 子网内的主机需要和外网进行通信时, 路由器将 IP 首部中的 IP 地址进行替换 (替换成 WAN 口 IP), 这样逐级替换, 最终数据包中的 IP 地址成为一个公网 IP. 这种技术称为 NAT(Network Address Translation，网络地址转换).
• 如果希望我们自己实现的服务器程序, 能够在公网上被访问到, 就需要把程序部署在一台具有外网 IP 的服务器上. 这样的服务器可以在阿里云/腾讯云上进行购买
1.发送：
2.回来：
7. 路由

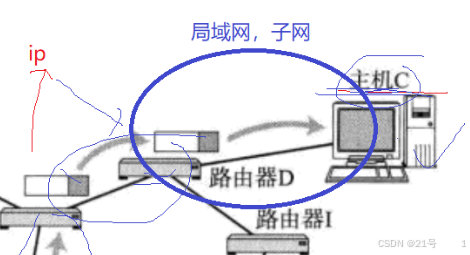

路由器本身就具有构建子网的能力-->给子网内所有主机分配IP的能力（任何路由器，都要配有至少配有两个IP）
路由报文，本质是查找主机的问题！---> 查找本质，是一个淘汰的过程，只要淘汰效率高，查找效率就高

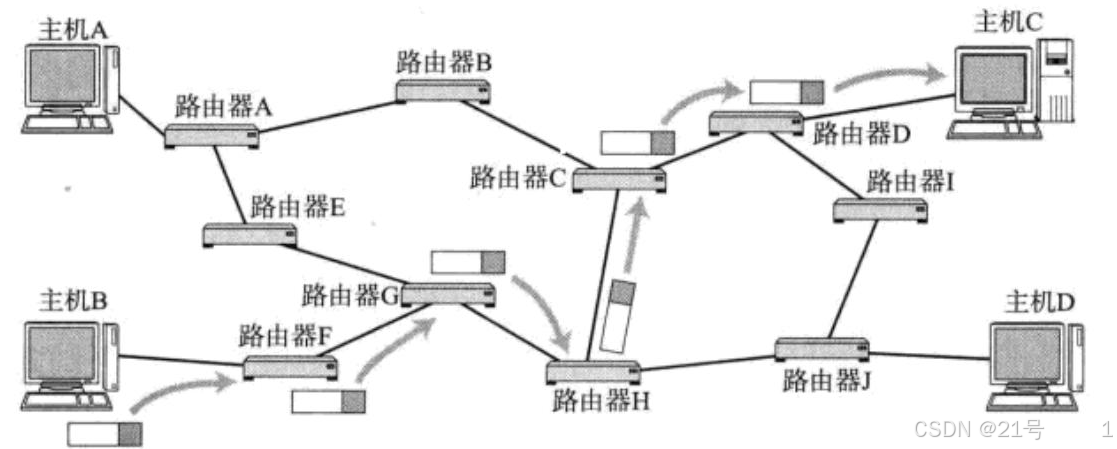

在复杂的网络结构中, 找出一条通往终点的路线

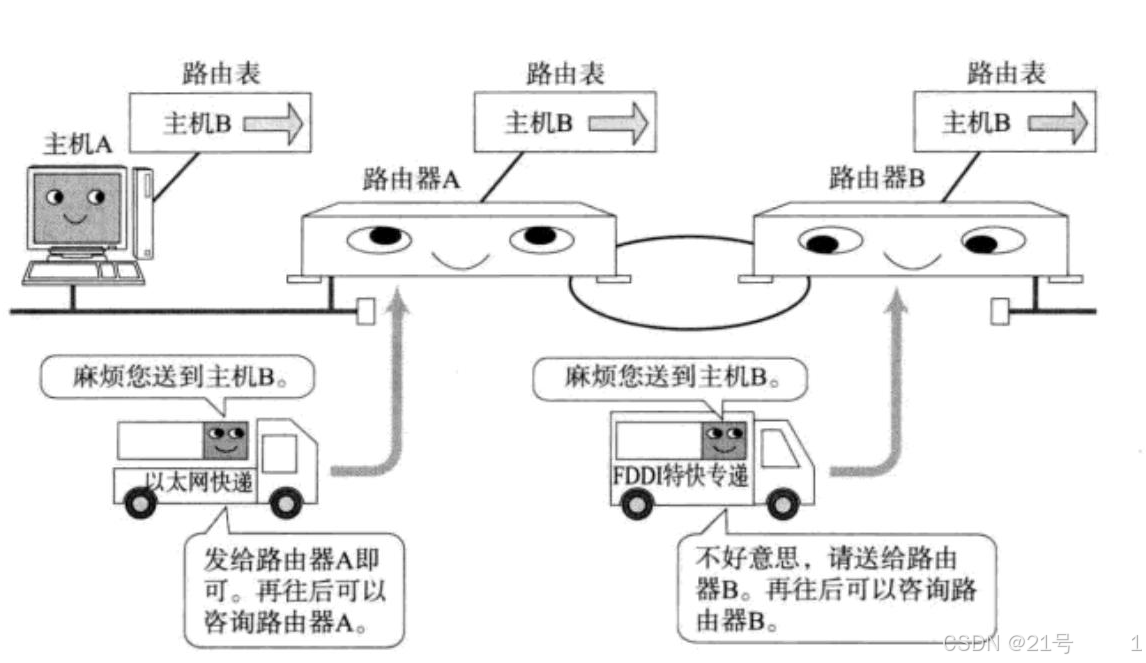

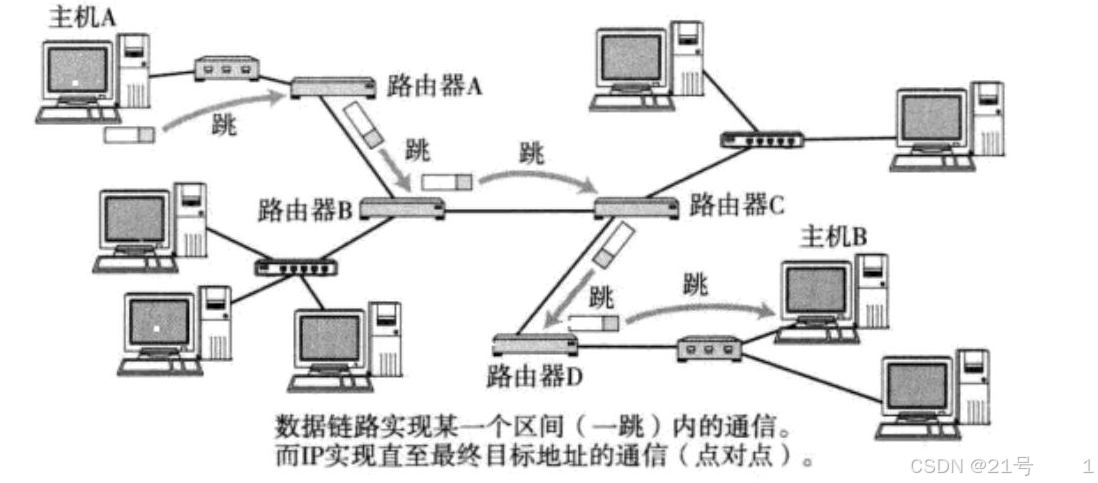

路由的过程, 就是这样一跳一跳(Hop by Hop) "问路" 的过程.
所谓 "一跳" 就是数据链路层中的一个区间. 具体在以太网中指从源 MAC 地址到目的 MAC 地址之间的帧传输区间.
IP 数据包的传输过程也和问路一样
• 当 IP 数据包, 到达路由器时, 路由器会先查看目的 IP;
• 路由器决定这个数据包是能直接发送给目标主机, 还是需要发送给下一个路由器;
• 依次反复, 一直到达目标 IP 地址;
• 路由表可以使用 route 命令查看
• 如果目的 IP 命中了路由表, 就直接转发即可;
• 路由表中的最后一行,主要由下一跳地址和发送接口两部分组成,当目的地址与路由表中其它行都不匹配时,就按缺省路由条目规定的接口发送到下一跳地址。

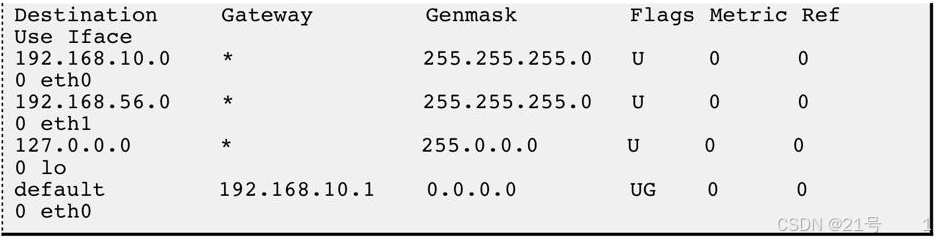

假设某主机上的网络接口配置和路由表如下:
• 这台主机有两个网络接口,一个网络接口连到 192.168.10.0/24 网络,另一个网络接口连到 192.168.56.0/24 网络;
• 路由表的 Destination 是目的网络地址,Genmask 是子网掩码,Gateway 是下一跳地址,Iface 是发送接口,Flags 中的 U 标志表示此条目有效(可以禁用某些 条目),G标志表示此条目的下一跳地址是某个路由器的地址,没有 G 标志的条目表示目的网络地址是与本机接口直接相连的网络,不必经路由器转发;
转发过程例 1: 如果要发送的数据包的目的地址是 192.168.56.3
• 跟第一行的子网掩码做与运算得 到 192.168.56.0,与第一行的目的网络地址不符
• 再跟第二行的子网掩码做与运算得 到 192.168.56.0,正是第二行的目的网络地址,因此从 eth1 接口发送出去;
• 由于 192.168.56.0/24 正 是与 eth1 接口直接相连的网络,因此可以直接发到目的主机,不需要经路由器转发;
转发过程例 2: 如果要发送的数据包的目的地址是 202.10.1.2
• 依次和路由表前几项进行对比, 发现都不匹配;
• 按缺省路由条目, 从 eth0 接口发出去, 发往 192.168.10.1 路由器;
• 由 192.168.10.1 路由器根据它的路由表决定下一跳地址;
结论1：公网路由器的路由算发表和内网的路由算发表复杂度是不同的

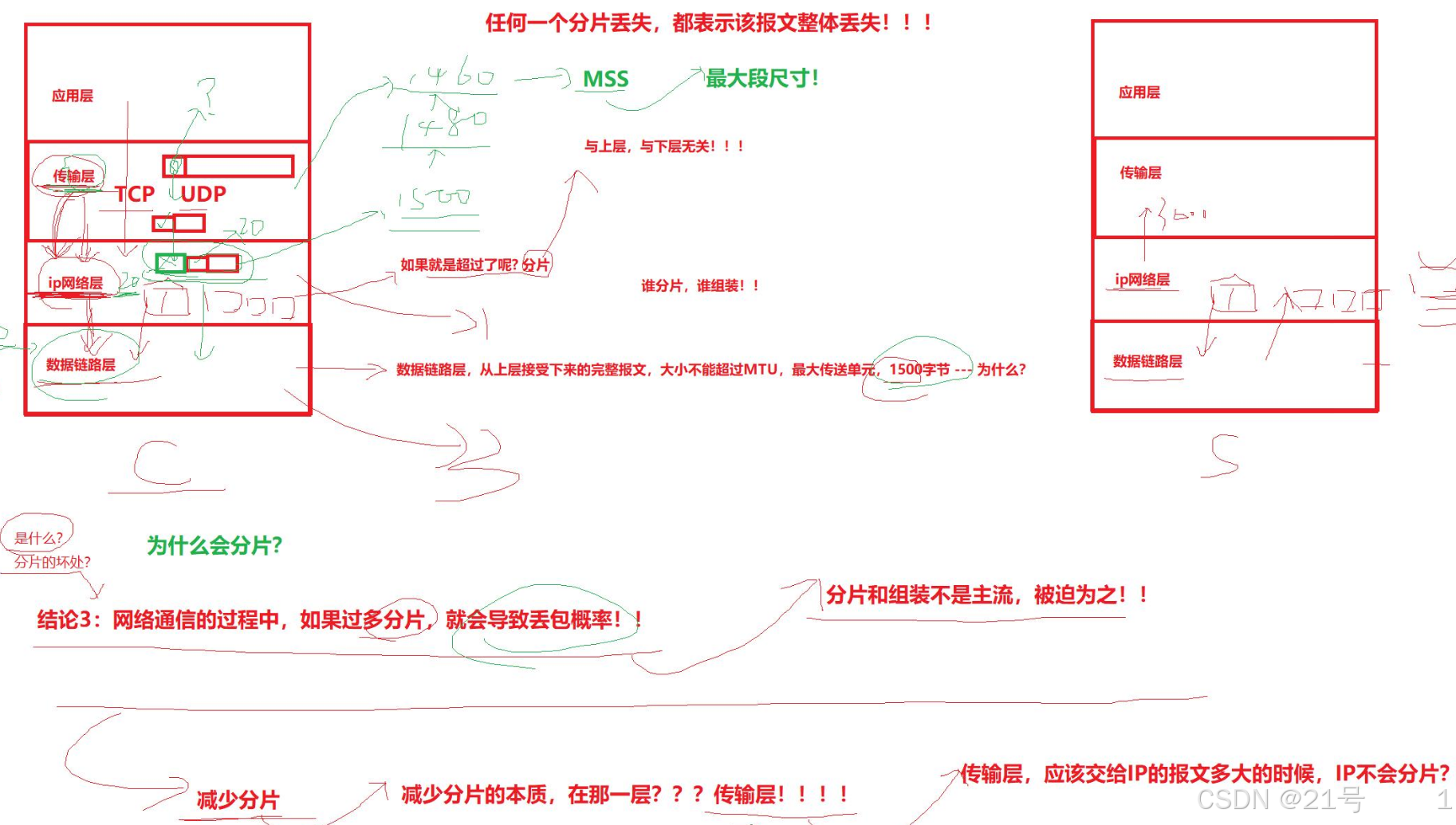

8. IP 分片和组装的具体过程

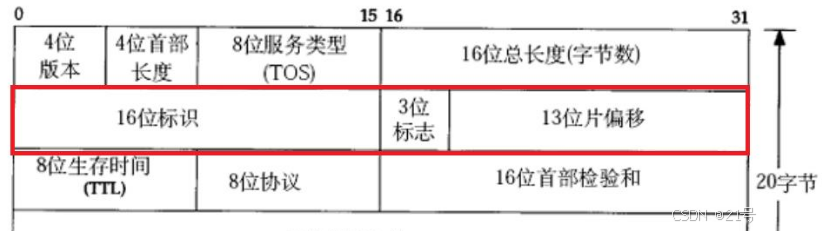

• 16 位标识(id): 唯一的标识主机发送的报文. 如果 IP 报文在数据链路层被分片了, 那么每一个片里面的这个 id 都是相同的.
• 3 位标志字段: 第一位保留(保留的意思是现在不用, 但是还没想好说不定以后要用到). 第二位置为 1 表示禁止分片, 这时候如果报文长度超过 MTU, IP 模块就会丢弃报文. 第三位表示"更多分片", 如果分片了的话, 最后一个分片置为 0, 其他是 1. 类似于一个结束标记.
• 13 位分片偏移(framegament offset): 是分片相对于原始 IP 报文开始处的偏移.其实就是在表示当前分片在原报文中处在哪个位置. 实际偏移的字节数是这个值 除以 8 得到的. 因此, 除了最后一个报文之外(之前如果都是 8 的整数倍，最后一片的偏移量也一定是 8 的整数倍), 其他报文的长度必须是 8 的整数倍(否则报文就不连续了).
• 注意：片偏移(13 位)表示本片数据在它所属的原始数据报数据区中的偏移量
（以 8 字节为单位）
分片
如何甄别特定报文是否被分片了？--- 更多分片0 && 片偏移0 ！！！
a. 更多分片（MF）标志判断
IP 首部中有个 “更多分片（MF）” 标志位 。当 MF = 1 时，表明该报文是一个分片，且后续还有分片。因为如果报文被分片，只要不是最后一个分片，MF 位就会被置为 1 ，用于告知接收方还有后续分片。
b. MF 为 0 且片偏移大于 0 判断
当 MF = 0 时，正常理解可能是未分片报文或最后一个分片。但如果此时片偏移（Fragment Offset ） > 0 ，说明该报文之前存在其他分片，即此报文是经过分片后的最后一个分片。因为片偏移表示该分片在原始报文中的位置偏移量，若片偏移大于 0 ，意味着前面有其他分片占据了原始报文靠前的位置，所以能判定报文经历过分片 。
保证分片收全的原理
- 标识字段：IP 首部的 16 位标识字段，发送方对同一原始报文的所有分片设置相同标识值。接收方据此识别属于同一报文的分片并聚合。
- 片偏移字段：接收方依据片偏移确定分片顺序。理论上，若按片偏移升序排列后，相邻分片的片偏移与自身长度满足 “片偏移 + 自身报文长度 = 下一个分片的片偏移”，且收到 MF（更多分片）标志为 0 的分片（表示无后续分片 ），可认为收全。但实际网络中，若有分片丢失（如第一片、中间片、结尾片 ），就无法满足上述条件，意味着未收全。
1. 检查 MTU 限制：
￮ 当一个 IP 数据报的大小超过了网络的 MTU（最大传输单元）限制时，就需要进行分片。MTU 是数据链路层对 IP 层数据包进行封装时所能接受的最大数据长度。
2. 分割数据报：
￮ IP 层将原始的 IP 数据报分割成多个较小的片段。
￮ 对于每个片段，IP 层会设置相应的标识（Identification）、偏移量（Fragment Offset）和标志位（Flags）等字段。
￮ 标识字段用于标识属于同一个数据报的不同分片，确保所有分片能够被正确地重新组装。
￮ 偏移量字段指示了当前分片相对于原始数据报的起始位置，以 8 字节为单位。
￮ 标志位字段包含了 3 个位，其中 MF（More Fragment）位用于指示是否还有更多的分片，DF（Do Not Fragment）位用于指示数据报是否允许进行分片。
3. 添加 IP 头部：
￮ 每个分片都会加上自己的 IP 头部，与完整 IP 报文拥有类似的 IP 头结构，但 MF 和 Fragment Offset 等字段的值会有所不同。
4. 发送分片：
￮ 分片在传输过程中独立传输，每个分片都有自己的 IP 头部，并且各自独立地选择路由
组装
1. 接收分片：
￮ 当目的主机的 IP 层接收到这些分片后，会根据标识字段将属于同一个数据报的所有分片挑选出来。
2. 排序与组装：
￮ 利用片偏移字段，IP 层会对属于同一个数据报的分片进行排序。
￮ 当所有的分片都到达并正确排序后，IP 层会将这些分片重新组装成一个完整的 IP 数据报。
3. 传递给上层协议：
￮ 组装好的 IP 数据报会传递给上层的协议进行处理。
