AP-0316 全功能语音处理模组：技术解析与应用指南

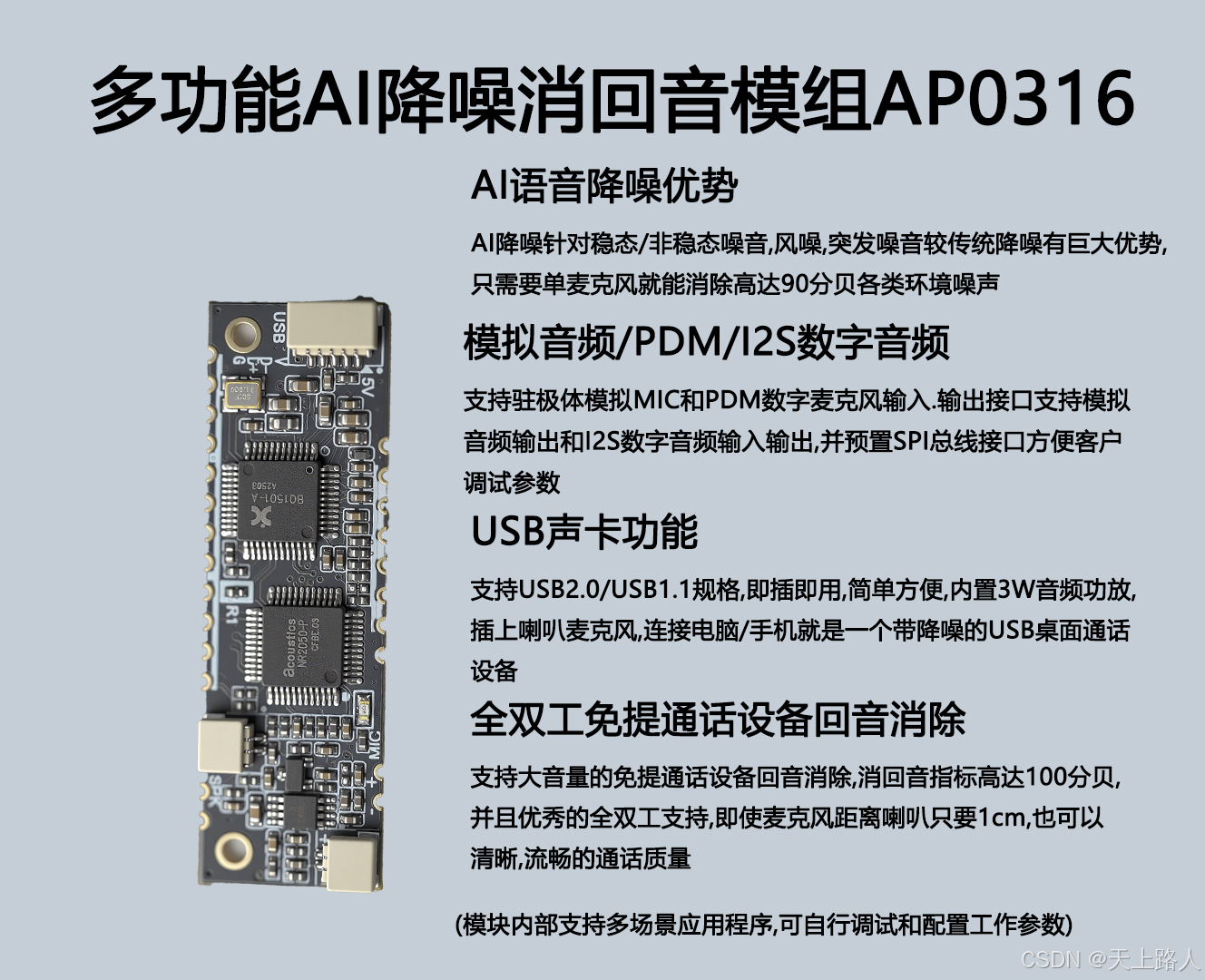

AP-0316 作为一款高集成度 DSP 数字语音处理模组，以 AI 降噪、双麦波束成形、USB 即插即用等核心功能，成为语音交互设备的 “性能加速器”。本文将从核心技术、硬件配置、连接模式到固件升级，全面解析其功能与应用。

一、核心降噪技术：AI 智能降噪与双麦波束成形

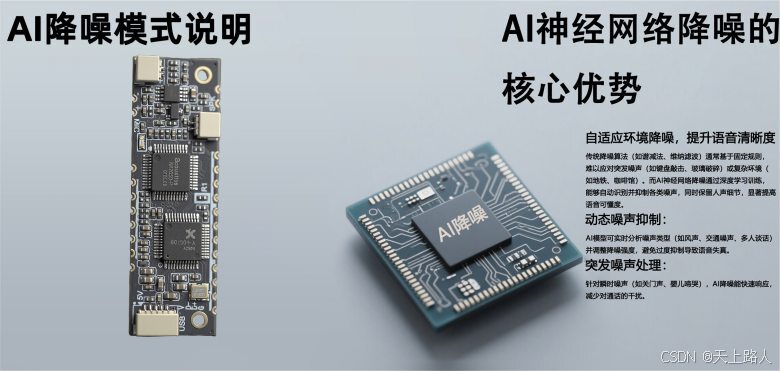

1. AI ENC 智能降噪：嘈杂环境下的 “人声守护者”

AP-0316 的 AI 降噪技术通过百万级噪音样本训练，能精准区分 “人声” 与 “非人声” 信号，实现 45dB-90dB 宽幅降噪。

• 效果：在 85dB 的车间（机器轰鸣）或 75dB 的菜市场（人群嘈杂）中，语音清晰度提升 60% 以上；即使拍打麦克风或强风直吹，也能压制噪音，避免误触发。

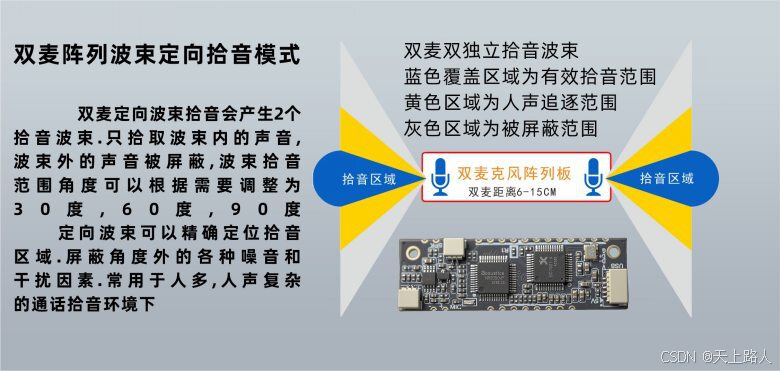

2. 双麦阵列波束降噪：定向拾音的 “精准过滤器”

双数字麦克风模式下，AP-0316 支持波束成形（Beamforming）技术，通过两个麦克风的相位差锁定声源方向，实现定向拾音。

• 两种波束模式：

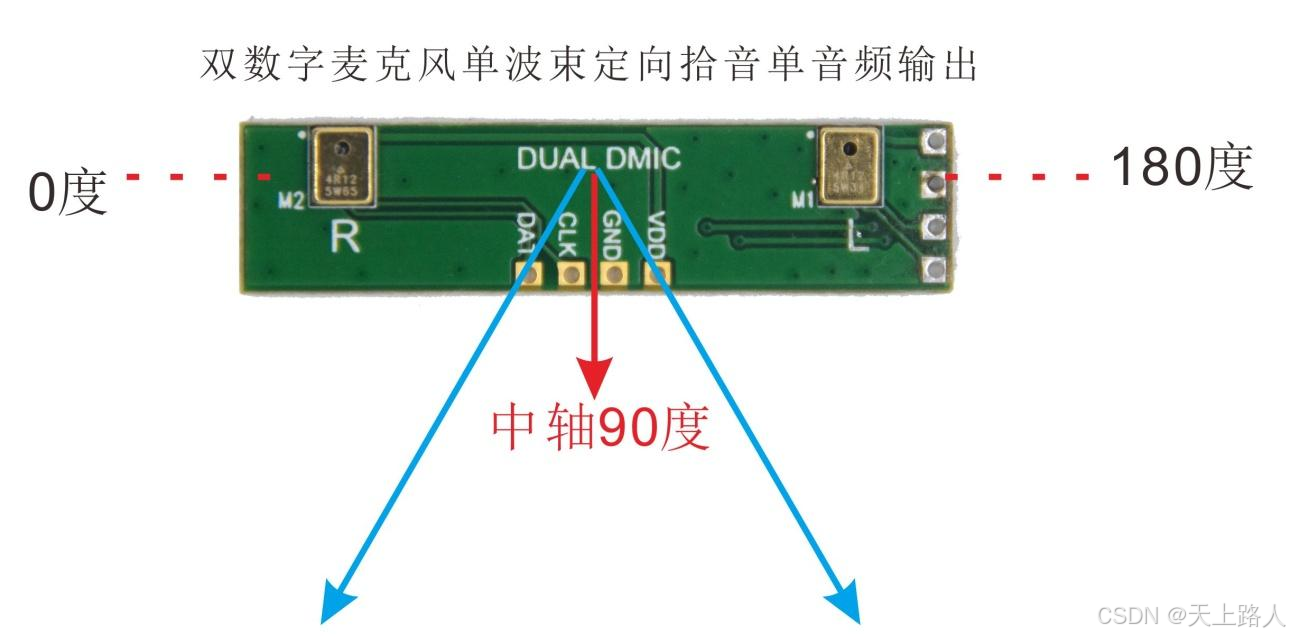

  • 单波束模式：中轴角度可调（默认 90°），拾音范围 60°（如 60°-120°），适合聚焦单一发言人（如会议设备）；
  •

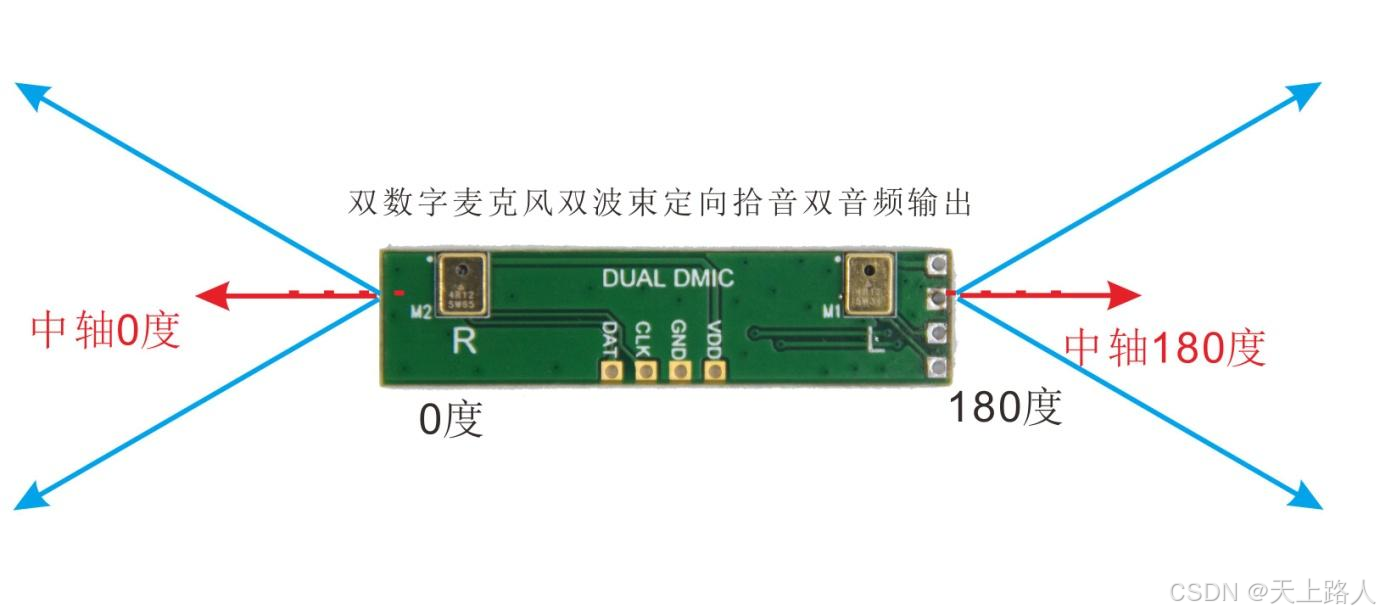

• • 双波束模式：两个独立中轴角度（如 0° 和 180°），双声道输出，适合双分区通话（如智能翻译设备、双区域监控）。
  •
• 优势：旁向噪音抑制能力提升 40%，多人场景中可隔离无关声音（如会议中过滤键盘声、咳嗽声）。

二、USB 声卡功能：即插即用，兼顾升级

AP-0316 的 USB 接口不仅是音频传输通道，更是简化开发的 “万能接口”。

• 即插即用声卡：支持 WIN、安卓、Linux 系统免驱识别，5 秒内完成连接。接入后可直接接管设备的音频输入输出，搭配麦克风和喇叭即可实现全双工通话，无需调试驱动，特别适合成品设备快速升级（如老旧电脑、平板的语音功能增强）。
• 固件升级通道：通过 USB 端口可直接更新固件，支持功能扩展（如新增降噪算法、优化波束角度）。升级时只需连接电脑，运行专用工具即可完成，无需拆卸硬件，让设备 “常用常新”。

三、自带 3W 功放：简化设计，降低成本

AP-0316 内置 3W 单声道数字功放，直接驱动 4Ω3W-5W 喇叭，省去外部功放电路，为设备设计 “减负”。

• 连接方式：支持两种输出模式 ——
  • 端子插头线（J2 接口）：1 脚为喇叭负极，2 脚为正极，适合快速外接测试；
  • 半孔焊盘（13/14 脚）：通过 SMT 焊接嵌入主板，适合批量生产，连接更稳固。
• 优势：减少 5 个以上外围元件（如功放芯片、滤波电容），降低主板设计复杂度；配合 MUTE 脚（21 脚）可控制功放静音（低电平关闭），方便外接大功率喇叭时切换输出。

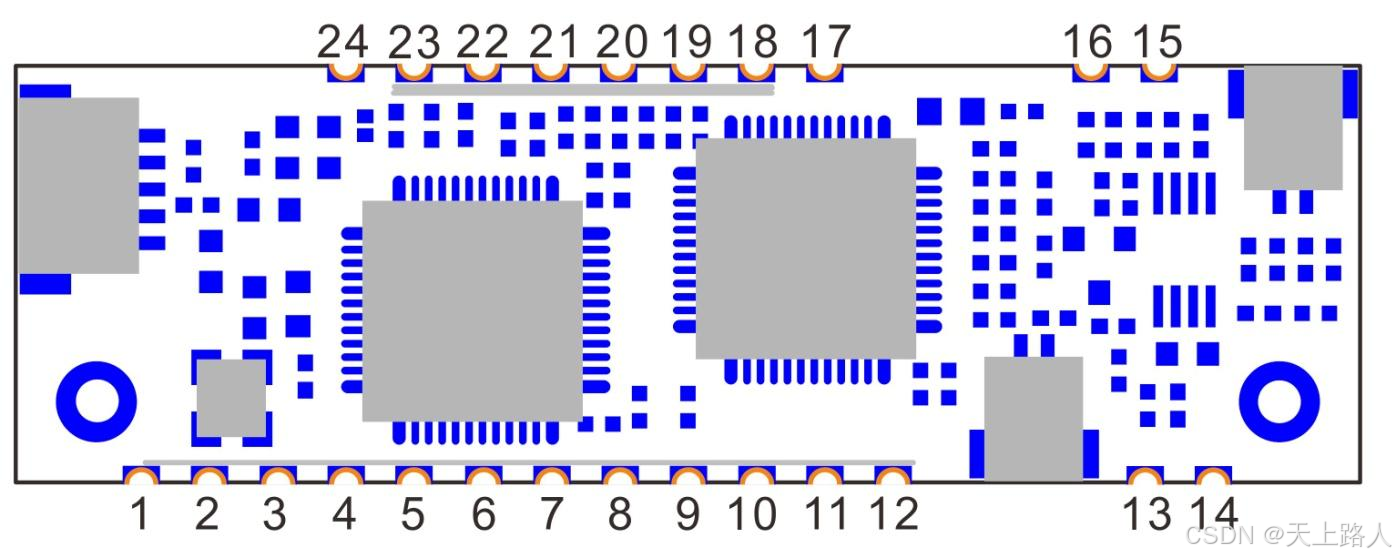

四、脚位定义：丰富接口，灵活适配

AP-0316 提供半孔焊盘（SMT 焊接）和端子插头线两种接口设计，关键脚位功能如下（核心脚位精选）：

五、连接应用模式：15 种方案覆盖全场景

AP-0316 支持 15 种连接模式，以下为典型场景方案：

1. 基础 USB 模式（适合快速部署）

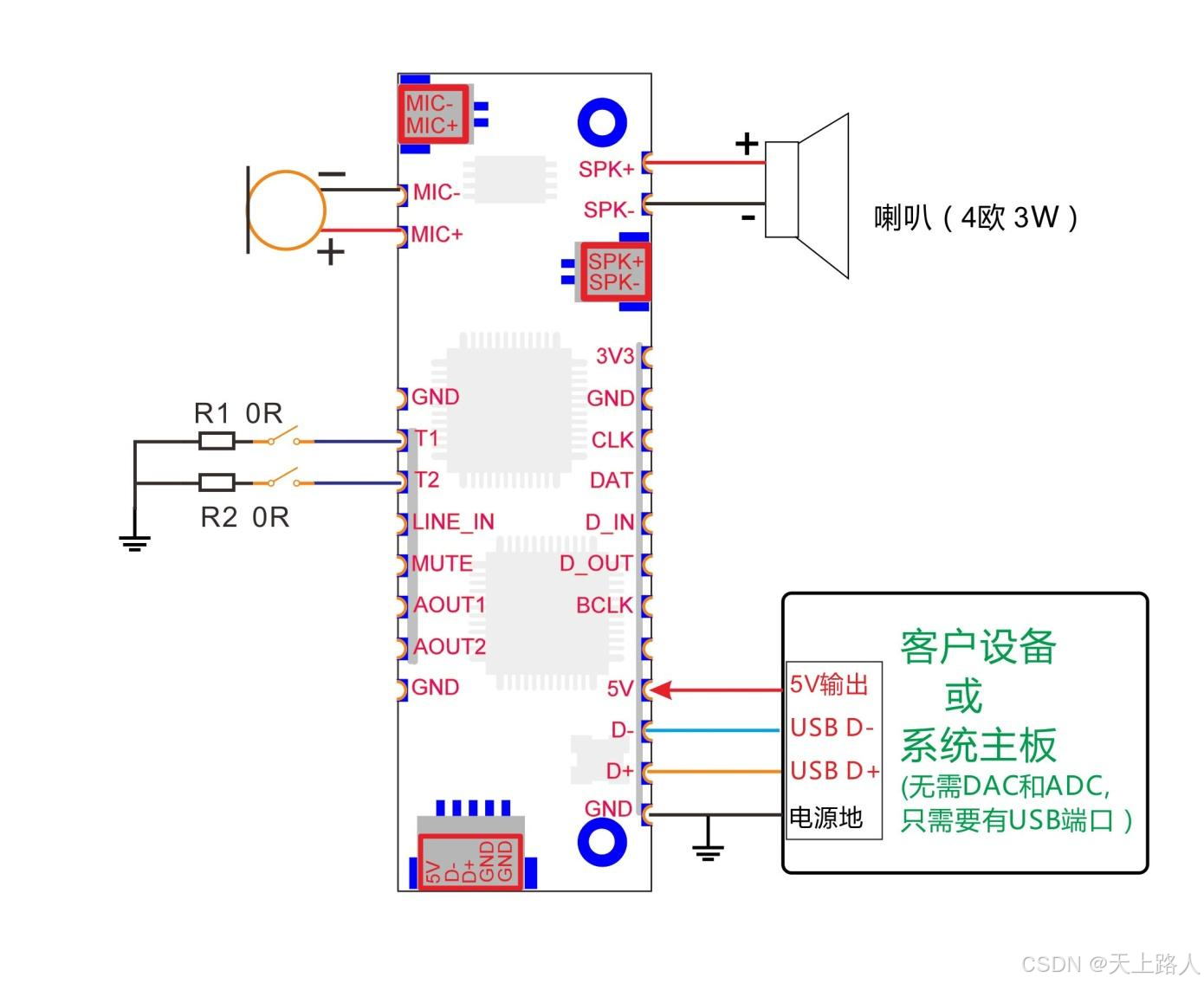

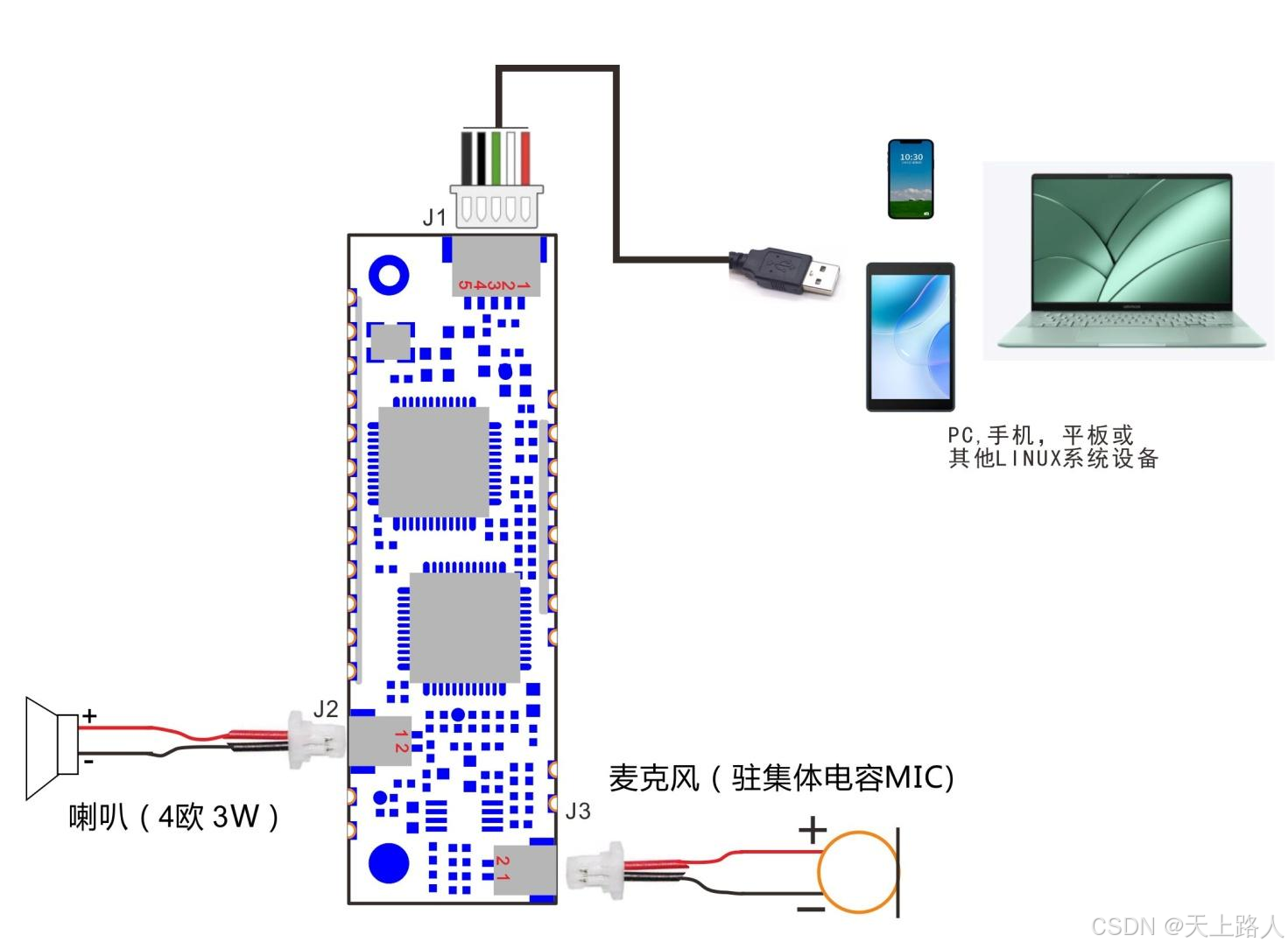

• 单模拟麦 + USB 端子）：通过 J1（USB）、J2（喇叭）、J3（模拟麦）端子连接，免驱接入电脑 / 平板，5 分钟完成调试，适合智能门禁、家用监控等成品设备升级。

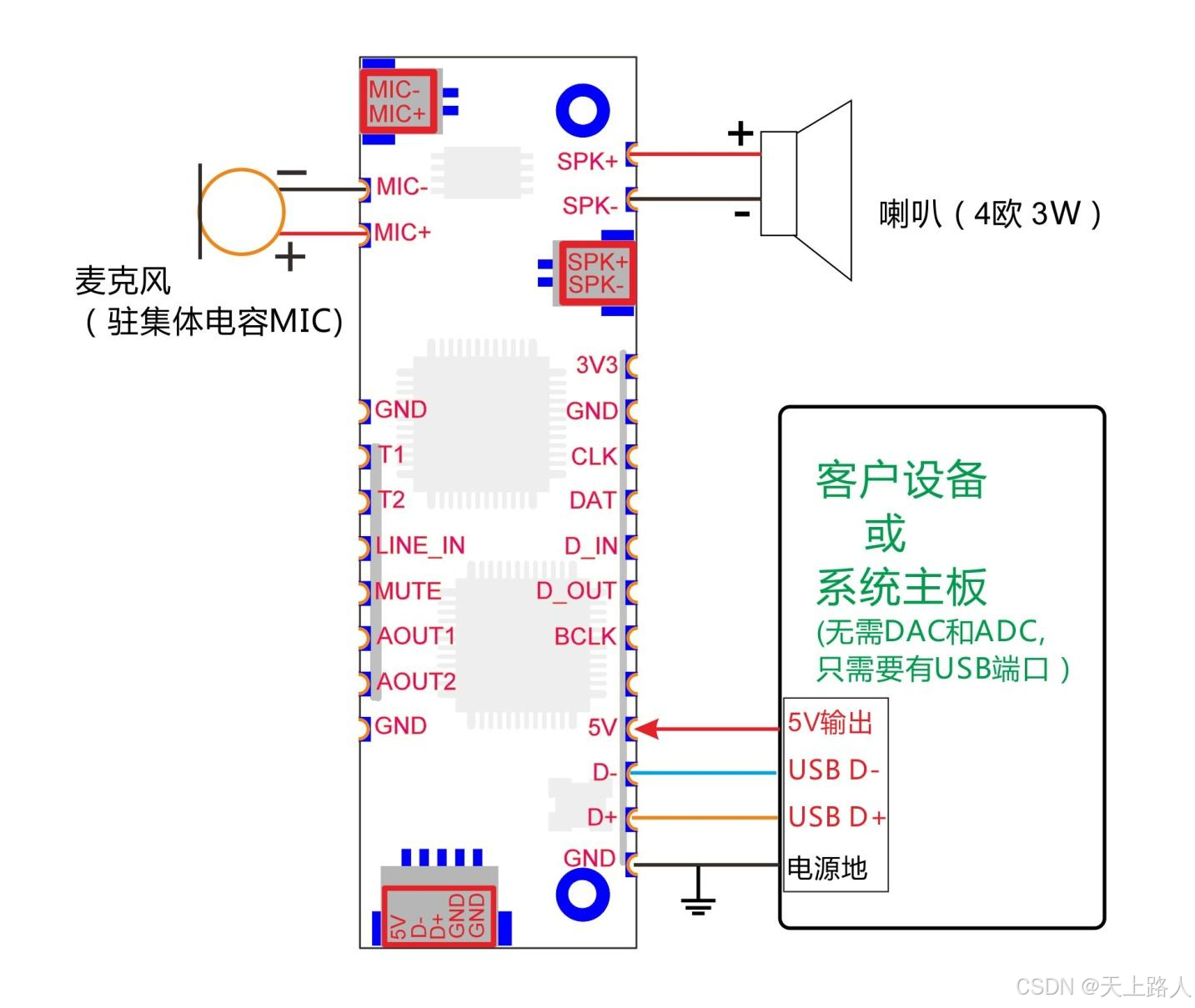

• （单模拟麦 + SMT 焊接）：将模组焊在主板上，替代原音频电路（含功放），适合新设备开发（如安卓核心板、工控设备），减少音频调试工作量。

2. 大功率扩展模式（适合大音量场景）

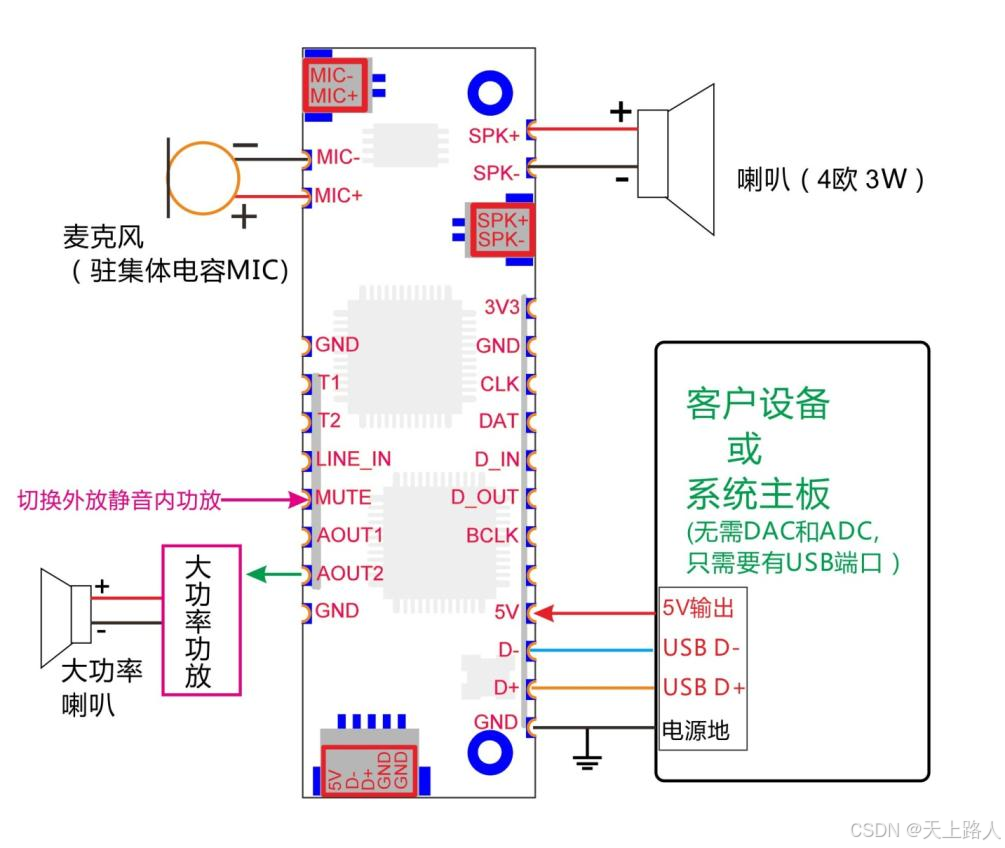

• （外接大功率功放）：当 3W 功放不足时，通过 23 脚（AOUT2）输出小信号至外部功放，驱动大喇叭（如商场广播、矿山呼叫）。此时可通过 21 脚（MUTE）关闭内置功放，避免双喇叭干扰。

3. 数字音频模式（适合高保真需求）

• （模拟麦 + I2S 输出）：通过 5/6/7 脚（I2S 接口）输出数字音频，避免模拟信号干扰，适合专业录音笔、会议摄像机等对音质要求高的设备。

4. 双麦波束模式（适合定向拾音）

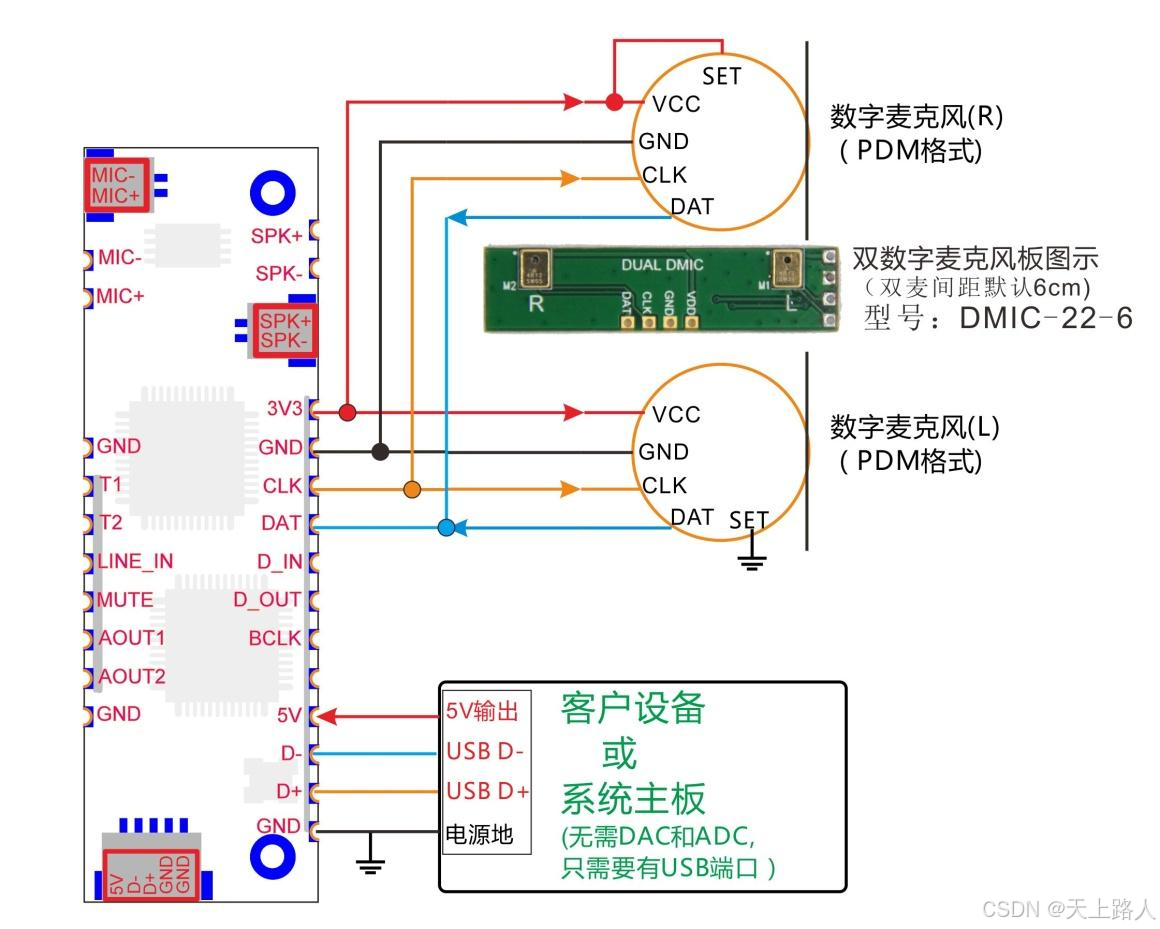

• 模式十二（双麦波束 + USB）：接入双数字麦（PDM 格式），开启单波束 / 双波束拾音，通过 USB 传输音频，适合远程会议设备（聚焦发言人）、双分区翻译机（隔离左右声道）。

六、固件与参数切换：灵活适配场景

1. 拾音距离调节（T1/T2 端口）

通过 T1、T2 脚的高低电平组合（默认高电平），可切换 4 种拾音距离：

• T1 = 高、T2 = 高：中距离（0.5-2 米，适合家庭对讲）；
• T1 = 高、T2 = 低：近距离（0.1-0.2 米，适合录音笔）；
• T1 = 低、T2 = 高：远距离（0.5-5 米，适合智能门禁）；
• T1 = 低、T2 = 低：超远距离（0.5-8 米，适合矿山呼叫）。

2. 固件升级与模式切换

• 固件类型：不同固件对应功能（如单麦 / 双麦模式、波束开关），可联系厂商获取定制版本；
• 升级方法：通过 USB 接口连接电脑，运行专用工具刷写固件，全程无需拆设备；
• 注意事项：双麦波束模式需对应专用固件，升级前需确认固件与硬件匹配（如双麦间距默认 6cm）。

总结

AP-0316 以 “AI 降噪 + 双麦波束” 解决语音交互核心痛点，以 “USB 即插即用 + 自带功放” 简化开发，再通过丰富接口和模式覆盖从家庭到工业的全场景。无论是设备厂商升级产品，还是开发者快速搭建语音系统，AP-0316 都能提供 “性能 + 便捷” 的双重保障，让清晰语音交互触手可及。
