Buck的Loadline和DVS区别和联系

Buck 电路设计中，有两个概念，一个是Load-Line，一个是DVS，它们的含义是什么呢。

Load-Line（也称为有源电压定位，AVP）是通过调整BUCK电路的输出电压，使其根据负载电流动态变化的技术。其公式为：

其中 VOUT(NOM) 是无负载连接到电源时的最大VOUT, IOUT 是负载电流，RLL 则是等效Load-Line阻抗。可以看到随着Iout的增加，Vout线性下降。但VOUT 必须落在指定的电压限制范围 (VMAX 和 VMIN) 之内，使负载能够正常工作。

Load-Line调节的主要目的是在负载电流较大时降低电压，从而降低功耗和耗散损耗。这是它最常见的益处，实施Load-Line控制还有一个优点，就是可以改善服务器的动态响应。

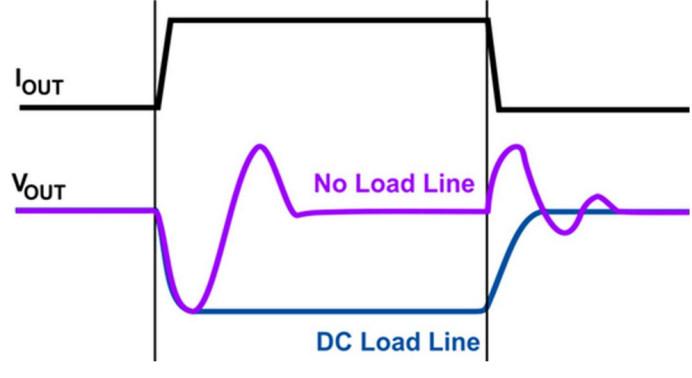

上图是负载电流跳变时，有Load-Line和没有Load-Line的响应图。没有Load-Line的电源（用紫色线表示）在负载瞬变期间会出现较大的过冲和下冲。这些峰值超过最大或最小电压限制都可能导致负载损坏并停止工作，但通过使用Load-Line（用蓝色线表示）逐步调节 VOUT，则可以消除这些峰值并改善瞬态响应
。
所以通过Load-Line的设计，可以优化瞬态响应性能，满足服务器等对电压波动敏感场景的需求；同时降低输出电容容值要求，减小系统体积和成本。

DVS技术通过动态调整BUCK电路的‌输出电压值‌，在保证系统性能的前提下降低功耗，根据处理器负载状态，实时调节供电电压以匹配算力需求；应用于便携设备（如手机、笔记本电脑），延长电池续航。

如给手机处理器供电的应用场景，可以将电源的供能模式可分为三个模式：省电模式(低压低电流)，平衡模式(低压大电流)，高性能模式(高压大电流)。根据性能需要切换供能模式，这也是电源的最优化供电策略。

DVS 实现方式：‌1）‌数字控制‌：采用PID算法或状态空间模型，实现快速、无过冲的电压切换；2）‌硬件支持‌：部分控制器集成VID（电压识别）引脚，通过数字信号直接设定目标电压。

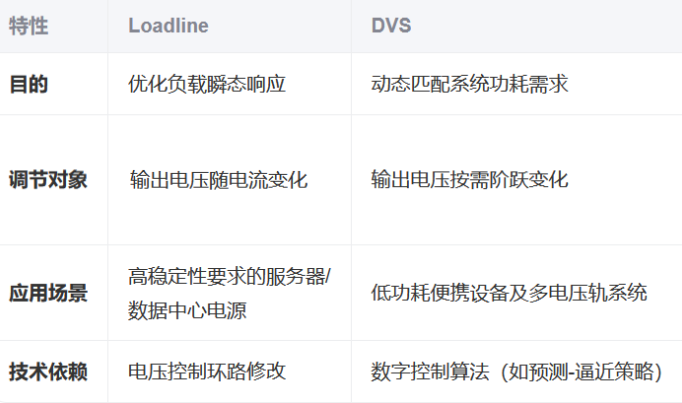

两者的区别与联系为：
