MQTT的原理

news 2025/7/29 10:29:59

一、MQTT 协议简介

MQTT（Message Queuing Telemetry Transport）是一种轻量级的物联网通信协议，由 IBM 推出，基于 TCP/IP 协议栈，运行于应用层。其核心设计目标是满足嵌入式设备、传感器与服务器之间的低带宽、低功耗通信需求，因此在物联网领域（如传感器数据采集、智能设备远程控制）中被广泛应用。

TCP/IP 参考模型可以分为四层：应用层、运输层、网络层、网络接口层。TCP和UDP位于运输层，应用层常见的协 议有HTTP、FTP、SSH等。而 MQTT 协议运行于 TCP 之上，属于应用层协议，因此只要是支持TCP/IP协议栈的地方，都可以使用MQTT

二、MQTT 的核心特性

  1. 开放与简洁
    协议规范公开，实现简单，适合资源受限的硬件环境（如单片机、智能传感器）。

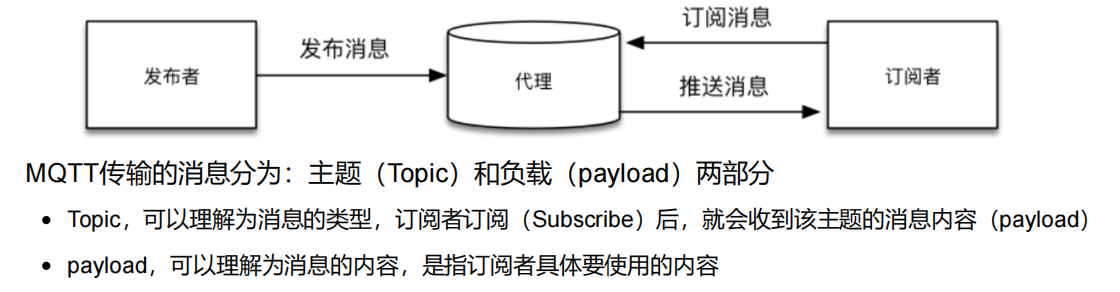

  2. 发布 / 订阅模式

    • 采用 “一对多” 的消息传递机制：设备（发布者）将消息发送到指定 “主题（Topic）”，所有订阅该主题的设备（订阅者）可接收消息，无需直接建立连接，大幅降低应用耦合度。
    • 例：智能家居中，智能门锁发布 “开门状态” 到home/door主题，手机 APP、安防系统等订阅者可实时获取信息。

  3. 基于 TCP 的可靠传输
    主流 MQTT 依赖 TCP 实现有序、无损、双向的连接，确保消息传输的基础可靠性；另有基于 UDP 的变种MQTT-SN，适用于对实时性要求高但可容忍少量丢包的场景（如低功耗传感器网络）。

  4. 轻量低开销

    • 协议头部固定长度仅 2 字节，额外开销极小，适合带宽有限的网络（如 GPRS、LoRa）。
    • 最小化协议交互，减少数据传输量，降低设备能耗。

  5. 异常连接管理
    支持连接断开通知机制，当设备意外离线时，服务器和相关订阅者可及时感知，便于进行重试或告警处理。

  6. 消息服务质量（QoS）分级
    提供 3 种 QoS 级别，可根据业务需求选择可靠性与效率的平衡：

    • QoS 0（至多一次）：
      消息依赖 TCP 底层传输，无应答和重试机制，可能丢失或重复。
      适用场景：环境传感器（如温度、湿度）数据，丢失单次读数不影响整体统计。
    • QoS 1（至少一次）：
      接收方需通过PUBACK消息确认，发送方未收到确认则重发（消息头标记DUP位），确保消息至少送达一次（可能重复）。
      适用场景：智能设备控制指令（如解锁共享单车），需确保指令被收到，重复执行影响较小。
    • QoS 2（仅一次）：
      最高级别的可靠性，通过 “发送 - 确认 - 释放 - 完成” 四次交互确保消息唯一送达，无丢失或重复。
      适用场景：计费系统、交易数据，需严格避免重复或丢失（如共享单车付费信息）。

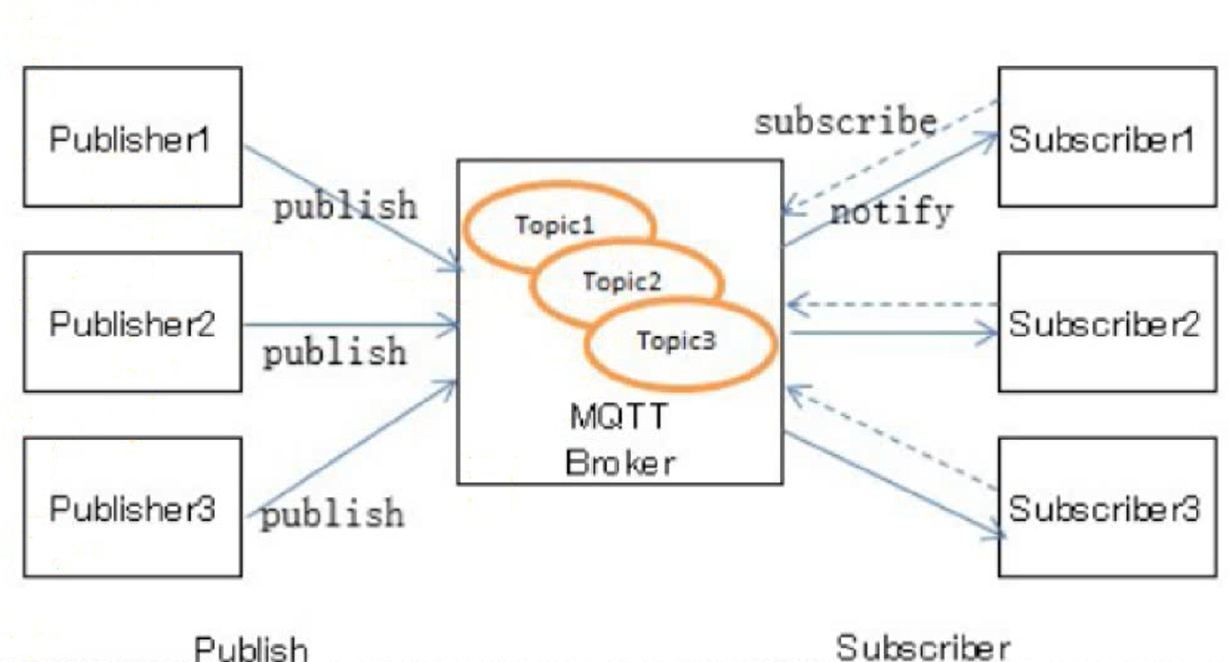

整体结构：

三、常用术语

以下是 MQTT 协议中关键术语的清晰解读，帮助理解其通信机制：

1. 网络连接（Network Connection）

MQTT 依赖 TCP 协议 作为底层传输基础设施，具备以下特性：

  • 客户端通过它连接服务端，建立通信通道；
  • 提供 有序、可靠、双向的字节流传输，保障消息稳定传递（如消息不丢失、不乱序）。

2. 应用消息（Application Message）

MQTT 协议传输的核心数据单元，包含两部分关联信息：

  • 服务质量（QoS）：定义消息的可靠传输级别（QoS 0/1/2）；
  • 主题（Topic）：标记消息所属的 “类别”，订阅该主题的客户端可接收消息。

3. 客户端（Client）

使用 MQTT 协议的程序或设备（如智能传感器、手机 App、物联网网关），具备以下能力：

  • 连接服务端，建立通信会话；
  • 发布（Publish） 应用消息到指定主题，供其他客户端订阅；
  • 订阅（Subscribe） 主题，接收相关消息；
  • 取消订阅（Unsubscribe），停止接收某主题的消息；
  • 主动断开与服务端的连接。

4. 服务端（Server）

作为客户端之间的 消息中介，承担核心转发职责：

  • 接受客户端的网络连接，维护会话状态；
  • 接收客户端发布的应用消息；
  • 处理订阅 / 取消订阅请求，记录客户端的主题订阅关系；
  • 将消息转发给 所有订阅匹配主题 的客户端。

5. 订阅（Subscription）

客户端与服务端约定的 “消息接收规则”，包含两个关键要素：

  • 主题过滤器（Topic Filter）：用通配符（如 +、#）匹配主题的表达式（如 home/sensor/+ 匹配 home/sensor/temp、home/sensor/hum）；
  • 最大服务质量（QoS）：客户端接受消息时的最高 QoS 等级（服务端会自动降级，确保不超过该等级）。
  • 订阅与 会话（Session） 关联，一个会话可包含多个订阅（如同时订阅 home/light 和 home/door）。

6. 主题名（Topic Name）

附加在应用消息上的 标签，用于标识消息类别（如 home/kitchen/temp 表示厨房温度数据）。

  • 服务端根据主题名，匹配订阅的 “主题过滤器”，将消息转发给对应客户端。

7. 主题过滤器（Topic Filter）

订阅时使用的 主题匹配规则，支持通配符简化配置：

  • +：单级通配符（如 home/+/temp 匹配 home/room1/temp，但不匹配 home/room1/sub/temp）；
  • #：多级通配符（如 home/# 匹配 home/、home/room1/temp 等所有子主题，需放在主题结尾）。

8. 会话（Session）

客户端与服务端之间的 状态交互上下文，包含：

  • 订阅关系（已订阅的主题过滤器）；
  • 未完成的消息（如 QoS 1/2 未确认的消息）；
  • 会话可与网络连接解耦：连接断开后，会话状态可保留（取决于服务端配置），重连后恢复通信。

9. 控制报文（MQTT Control Packet）

MQTT 协议定义的 十四种基础通信包，用于实现连接、发布、订阅等操作，例如：

  • CONNECT：客户端发起连接请求；
  • PUBLISH：传输应用消息；
  • SUBSCRIBE：客户端订阅主题；
  • PUBACK：QoS 1 消息的确认包（确保至少送达一次）。



四、MQTT控制报文格式

一、报文整体结构

MQTT 控制报文由 报头（固定 + 可变） 和 负载 组成，规则如下：

组成部分必选性说明
固定报头（Fixed Header）必须存在标识报文类型、基础控制位，以及 “可变报头 + 负载” 的总字节数（剩余长度）
可变报头（Variable Header）可选（部分报文有）补充报文类型的额外信息（如报文标识符、主题名等）
负载（Payload）可选（部分报文有）实际传输的数据（如应用消息内容、订阅主题列表）
注：固定报头必须有，可变报头和有效负载可以没有。

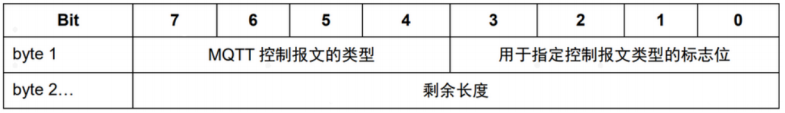

【固定报头】：第一个字节高4位是MQTT控制报文的类型 + 第一个字节低4位用于指定控制报文类型的标志位(只在 PUBLISH发布消息时用到) + 剩余长度1~4个字节(剩余长度字段最大4个字节)

剩余长度包括可变报头和负载的数据。
剩余长度不包括用于编码剩余长度字段本身的字节数。
剩余长度字段使用一个变长度编码方案，对小于 128 的值它使用单字节编码。更大的值按下面的方式处理。
低 7 位有效位用于编码数据，最高有效位用于指示是否有更多的字节。因此每个字节可以编码 128 个数值和一个延 续位（continuation bit） 。 剩余长度字段最大4个字节。

二、固定报头（Fixed Header）

所有 MQTT 控制报文都包含固定报头，结构与编码规则如下：

1. 结构拆解

固定报头由 1 字节基础标识 + 1~4 字节剩余长度 组成：

（1）第一个字节（高 4 位 + 低 4 位）
  • 高 4 位：MQTT 控制报文类型（共 14 种，如 PUBLISH=3、SUBSCRIBE=8 等）；
  • 低 4 位：控制位（仅 PUBLISH 报文用，标识 QoS、DUP 等状态）。
（2）剩余长度（Remaining Length）
  • 作用：指示 “可变报头 + 负载” 的总字节数（不包含自身编码长度）；
  • 编码方式：采用 变长编码（低 7 位存数据，最高位存 “延续位”）

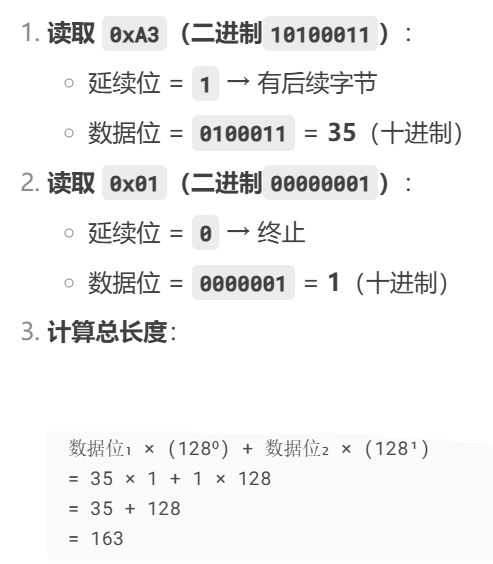

    • 比如163被编码为（0xA,0x01）:

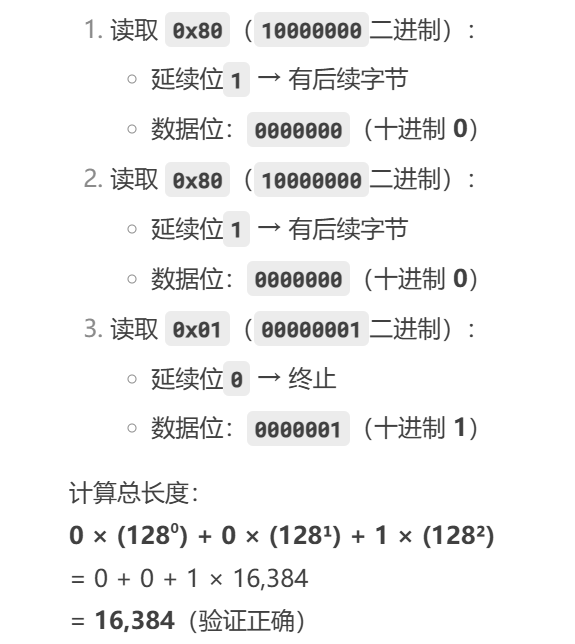

    • 16384拆分为（0x80,0x80,0x01）：

      • 最多用 4 字节，最大可表示 268435455（约 2.68 亿字节）。

2. 示例（PUBLISH 报文）

假设 PUBLISH 报文的 “可变报头 + 负载” 共 5 字节，固定报头构造：

  • 高 4 位：0011（PUBLISH 类型）；
  • 低 4 位：0010（QoS=1 的控制位）；
  • 剩余长度：05（单字节编码，因 5 < 128）；
  • 最终固定报头：0x32 0x05（十六进制表示）。

三、可变报头（Variable Header）

（一）基础定义

可变报头是 MQTT 控制报文的中间组成部分，位于固定报头和负载之间 ，其内容会根据报文类型动态变化 ，核心作用是为特定类型的报文补充关键元信息，像报文标识符（Packet Identifier）就是可变报头里高频出现的重要字段。

（二）报文标识符（Packet Identifier）

1. 涉及的报文类型

有 9 种控制报文会包含报文标识符（2 字节长度），分别是：PUBLISH（QoS>0 时）、PUBACK、PUBREC、PUBREL、PUBCOMP、SUBSCRIBE、SUBACK、UNSUBSCRIBE、UNSUBACK 。这些报文依靠标识符实现消息关联、重传确认等逻辑，是 MQTT 可靠通信的关键支撑。

2. 注意事项与规则（附示例说明）

  • 独立分配，支持并发
    客户端和服务端各自独立生成报文标识符。比如客户端用 0x0001 发 PUBLISH 报文，服务端同时能用 0x0001 发 SUBSCRIBE 响应，互不干扰，让双方可并行处理多组消息交互，提升通信效率。
    举个实际场景：智能家居系统里，手机 App（客户端）给智能灯（服务端）发 PUBLISH 调光指令（QoS=1 ，标识符 0x0002 ），同时智能门锁（服务端）给手机 App 发 PUBLISH 开锁状态（QoS=1 ，标识符 0x0002 ），两者能正常交互，不会因标识符重复出问题。

  • 非零要求（特定报文）
    SUBSCRIBE、UNSUBSCRIBE 以及 QoS>0 的 PUBLISH 报文，必须带非零的 16 位报文标识符。若填 0x0000 ，服务端会判定报文非法并丢弃。
    比如开发环境传感器数据上传程序，若 PUBLISH 报文（QoS=1 ）标识符设为 0x0000 ，服务端接收后会直接拒绝，导致数据上传失败，得排查代码里标识符赋值逻辑。

  • 新报文用新标识符，重传复用
    客户端发新的上述类型报文时，得选当前未用过的标识符；若报文因网络问题需重传（像 QoS=1 的 PUBLISH 没收到 PUBACK ），重传报文得用原标识符，等收到服务端确认，该标识符才释放，可用于新报文。
    举个例子：物联网温湿度传感器（客户端）定时发 PUBLISH 报文（QoS=1 ，标识符 0x0003 ）传数据，若首次发送后网络延迟，没收到 PUBACK ，传感器重传时还得用 0x0003 ，收到服务端 PUBACK 后，0x0003 才可用作下次新数据上传的标识符。

  • QoS=0 的 PUBLISH 无标识符
    QoS=0 的 PUBLISH 报文，因无需确认和重传，不会带报文标识符，能减少报文长度，提升传输效率。
    比如智能电表按固定周期（5 分钟）用 QoS=0 发用电数据，报文结构里就没有标识符字段，简单直接传数据，适合这类对可靠性要求不高、高频次的数据上报场景。

  • 确认报文复用标识符
    PUBACK、PUBREC 等确认类报文，得用对应 PUBLISH 报文的标识符；SUBACK、UNSUBACK 得用对应 SUBSCRIBE、UNSUBSCRIBE 的标识符，让服务端和客户端精准关联请求与响应。
    举个场景：手机 App（客户端）发 SUBSCRIBE 报文（标识符 0x0004 ，订阅客厅温湿度主题），服务端处理后，回 SUBACK 报文时，标识符也得是 0x0004 ，App 收到后，就知道这是对之前订阅请求的响应，能正确更新本地订阅状态。

  • 作用：动态决定字段包含
    可变报头里是否带报文标识符等字段，由报文类型和控制位（像 QoS 等级）决定。比如 QoS=0 的 PUBLISH ，因规则 4 ，可变报头就不含标识符；QoS=1 的 PUBLISH ，可变报头就得有标识符，实现可靠传输逻辑。

四、有效在载荷

（一）基础定义

有效载荷是报文里实际承载业务数据的部分，位于可变报头之后（若有可变报头），部分 MQTT 控制报文会包含它，用于传输像应用消息内容、订阅主题列表这类关键信息。

（二）涉及的报文类型与示例

可能包含有效载荷的控制报文有：CONNECT、PUBLISH、SUBSCRIBE、SUBACK、UNSUBSCRIBE ，以下分述：


  • CONNECT
    有效载荷包含客户端标识符、遗嘱消息（若配置）、用户名、密码等信息。比如 MQTT 客户端连服务器时，CONNECT 报文的有效载荷里，客户端标识符填 device_001 ，用户名 user01 ，密码 123456 ，用于服务端认证和标识客户端。
    实际开发中，智能家居网关作为客户端连云平台，CONNECT 报文有效载荷带这些信息，云平台验证通过后，才建立连接，让网关能上报设备状态、接收控制指令。
  • PUBLISH
    有效载荷就是应用消息本身 。比如环境监测设备发 PUBLISH 报文传温湿度数据，有效载荷可能是 JSON 格式字符串 {"temp":25.5,"humidity":60} ，订阅该主题的客户端（像手机 App、监控平台）收到后，解析展示数据。
    比如智能农业场景里，田间传感器用 PUBLISH 发土壤湿度数据，有效载荷存具体数值，农场管理系统订阅后，依据这些数据自动控制灌溉设备。
  • SUBSCRIBE
    有效载荷包含要订阅的主题过滤器列表 及对应 QoS 等级。比如客户端发 SUBSCRIBE 报文订阅 home/sensor/temp（QoS=1 ）和 home/sensor/hum（QoS=0 ）两个主题，有效载荷就会按 MQTT 格式，依次存这两个主题过滤器和对应的 QoS 值，服务端收到后，会记录客户端的订阅关系，后续有对应主题消息，就推送给客户端。
    开发智能家居 App 时，用户想关注客厅和卧室的温度，App 发 SUBSCRIBE 报文，有效载荷带 home/livingroom/temp（QoS=1 ）、home/bedroom/temp（QoS=1 ），服务端处理后，这两个房间的温度数据更新，就会推送给 App 。
  • SUBACK
    有效载荷包含服务端对订阅请求的确认信息 ，像实际授予的 QoS 等级。比如客户端请求订阅 QoS=1 ，但服务端因资源或策略限制，实际授予 QoS=0 ，SUBACK 的有效载荷就会带回这个最终 QoS ，客户端收到后，调整本地消息接收逻辑，确保和服务端一致。
    比如 IoT 设备管理平台限制某些主题的 QoS 最高为 0 ，设备端发 SUBSCRIBE 要 QoS=1 ，SUBACK 有效载荷带回 QoS=0 ，设备端就得按 QoS=0 处理后续消息接收，避免因双方 QoS 不一致，导致消息处理异常。
  • UNSUBSCRIBE
    有效载荷包含要取消订阅的主题过滤器列表 。比如客户端之前订阅了 home/light 和 home/door 主题，现在要取消订阅 home/light ，UNSUBSCRIBE 报文的有效载荷就存 home/light 这个主题过滤器，服务端收到后，移除该客户端对这个主题的订阅关系，后续对应主题消息就不再推送给客户端。
    比如手机 App 里，用户不想接收客厅灯光状态通知了，App 发 UNSUBSCRIBE 报文，有效载荷带 home/livingroom/light 主题，服务端处理后，App 就收不到该主题的消息了，能减少不必要的流量消耗。

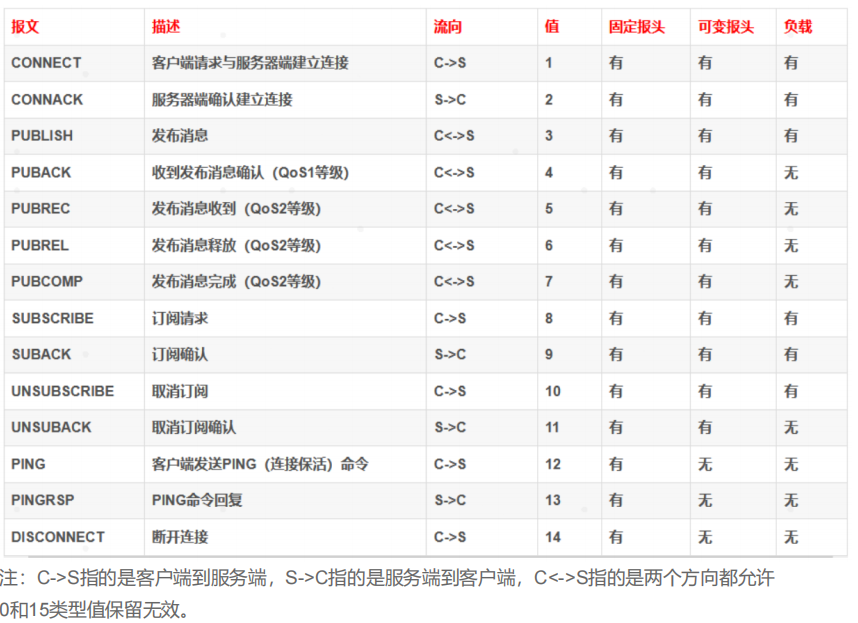

五、控制报文类型

表格中的值指的是固定报头第一个字节的高4位即MQTT控制报文的类型的值
PUBREC和PUBREL和PUBCOMP只有在QoS2等级时才存在。
