技术核心：协议转换与数据桥梁

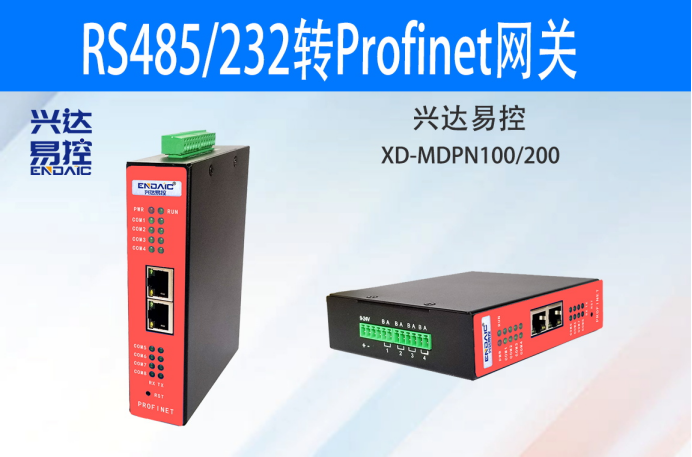

在工业自动化系统中，RS485转Profinet网关承担着协议翻译官的角色。以XD-MDPN100型号为例，其本质是将RS485设备的串口数据封装为Profinet网络可识别的报文格式。这种转换类似于将不同语言的指令转化为PLC能听懂的"普通话"，例如JRT激光测距传感器发送的毫米级距离数据，通过网关解析后，可被S7-1200 PLC直接读取为标准化的过程变量。

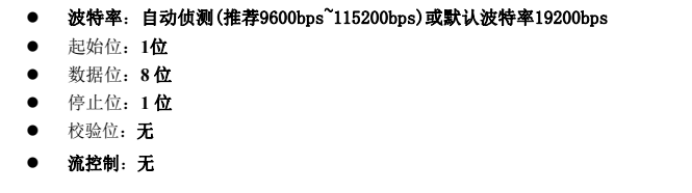

自由协议支持：区别于固定Modbus协议转换，该类网关可适配传感器自定义通信规约。例如JRT传感器可能采用特定帧结构的十六进制数据，网关需配置起始位、数据长度等参数实现透明传输。

某车企冲压线上，四台JRT激光测距仪实时监测工件位移，数据通过RS485转Profinet网关接入S7-1200控制器。系统要求±0.5mm的定位精度，且延迟需控制在30ms内。

下面介绍RS485转Profinet网关接JRT激光测距传感器配置过程

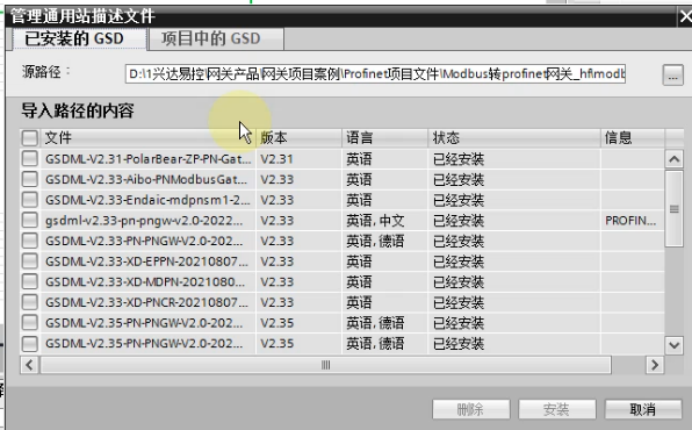

首先在博图导入RS485转Profinet网关GSD文件

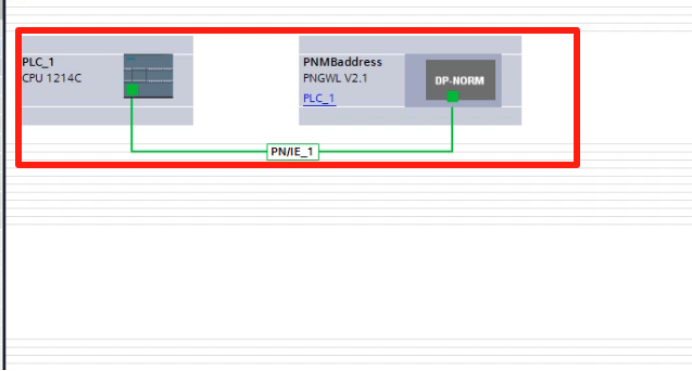

安装完GSD文件后与plc进行组态

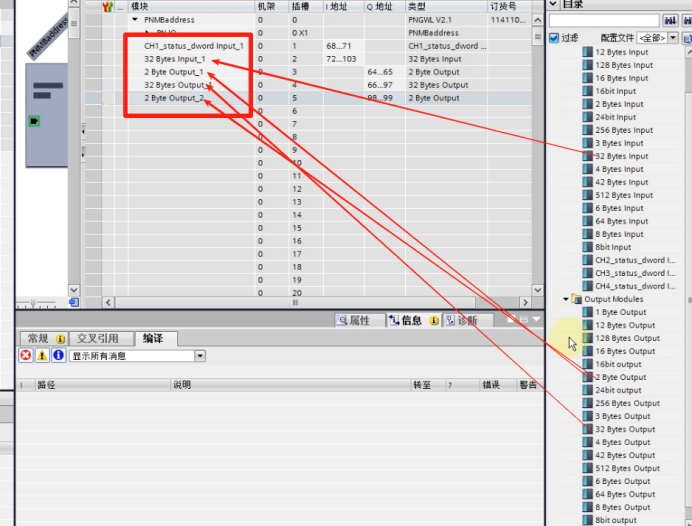

添加输入输出指令

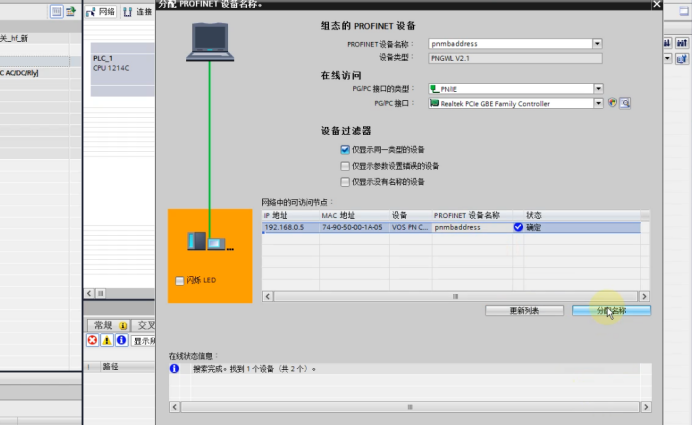

添加完成后分配设备名称

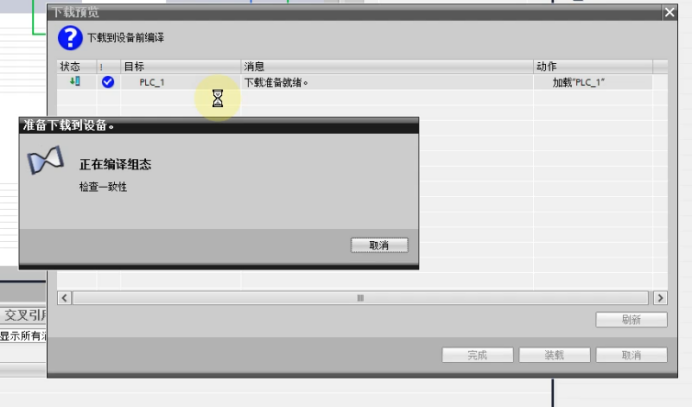

编译下载到plc

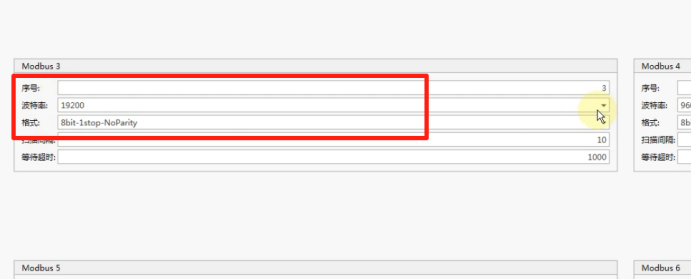

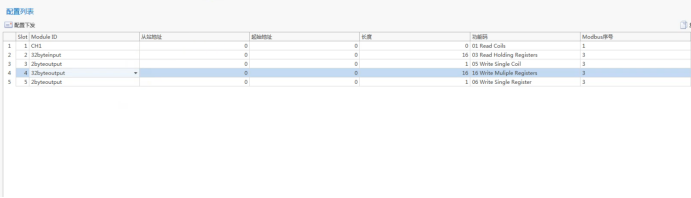

设置数据映射添加输入输出指令长度与博图插槽保存一致

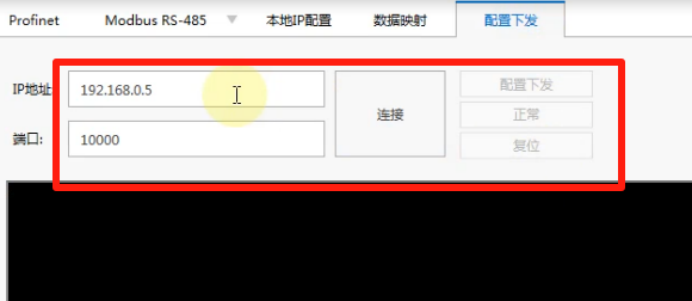

输入博图分配的IP地址后点击连接

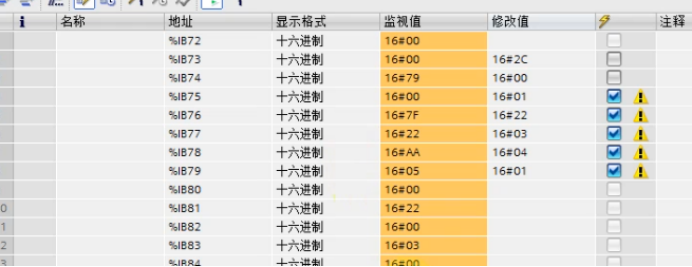

最后在监控表监控传感器数据

通过上述技术解析可见，RS485转Profinet网关不仅是物理接口的转换器，更是工业物联网中协议融合的关键节点。其与激光测距传感器的组合应用，正在重塑自动化产线的感知与控制边界，为智能制造注入精准感知的力量。
