单片机中的三极管

一、三极管的基本概念

  • 定义:三极管(又称晶体管)是一种半导体器件,由两个PN结组成,具有电流放大或开关控制功能,是电子电路中最基础的有源器件之一。
  • 核心作用:通过小电流控制大电流,实现信号放大、开关控制、电压调节等功能。
  • 特点:体积小、重量轻、功耗低、寿命长,广泛应用于模拟电路(如放大器)和数字电路(如逻辑开关)。

二、三极管的结构与符号

1. 基本结构
  • 由三层半导体材料(P型或N型)交替组成,形成两个PN结,分为发射区基区集电区,对应三个电极:
    • 发射极(E,Emitter):提供载流子(电子或空穴),箭头方向表示载流子运动方向。
    • 基极(B,Base):控制载流子的流动,电流较小(μA级别)。
    • 集电极(C,Collector):收集载流子,电流较大(mA级别)。
  • 基区特点:薄且掺杂浓度低(这是实现电流放大的关键)。
2. 类型与符号

根据三层半导体的排列方式,分为两种类型:

  • NPN型三极管:结构为“N-P-N”,载流子以电子为主。
    符号:箭头从基极(B)指向发射极(E)(表示电子从E流向B,与电流方向相反)。

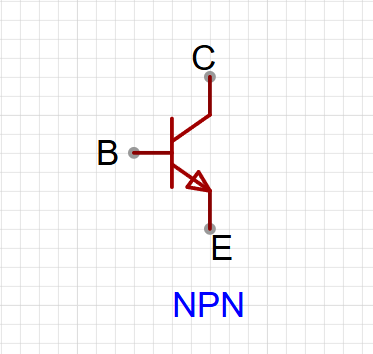

    ![NPN符号示意](可简化记忆:箭头“向外”)

  • PNP型三极管:结构为“P-N-P”,载流子以空穴为主。
    符号:箭头从发射极(E)指向基极(B)(表示空穴从E流向B,与电流方向相同)。

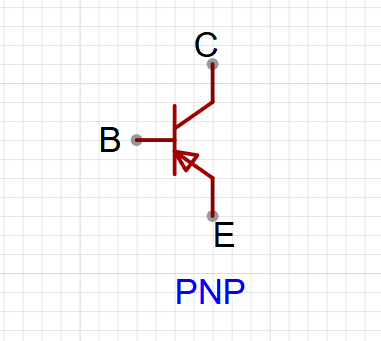

    ![PNP符号示意](可简化记忆:箭头“向内”)

三、三极管的工作原理(以NPN型为例,核心是“电流控制”)

三极管的工作需满足外部电压条件:发射结正偏(基极电压高于发射极),集电结反偏(集电极电压高于基极)。

  • 电流关系
    流过基极的电流为基极电流(Ib),流过集电极的电流为集电极电流(Ic),流过发射极的电流为发射极电流(Ie)
    满足关系:
    Ie=Ib+Ic I_e = I_b + I_c Ie=Ib+Ic
    核心特性(放大作用):
    Ic=β⋅Ib I_c = \beta \cdot I_b Ic=βIb (β为电流放大倍数,通常几十到几百)(β为电流放大倍数,通常几十到几百) β为电流放大倍数,通常几十到几百)
    即:基极的小电流变化(ΔIb)会导致集电极的大电流变化(ΔIc = β·ΔIb)。

  • 通俗理解
    基极电流相当于“阀门”,Ib的微小变化可控制Ic的大幅变化,实现“以小控大”。

四、三极管的三种工作状态

根据外部电压和电流的不同,三极管有三种核心工作状态,以NPN型为例:

工作状态条件(以NPN为例)特点典型应用
截止状态发射结反偏(Vb ≤ Ve)Ic ≈ 0,集电极与发射极间近似开路开关电路中的“断开”
放大状态发射结正偏(Vb > Ve),集电结反偏(Vc > Vb)Ic = β·Ib,电流随基极信号线性变化信号放大器
饱和状态发射结正偏,集电结正偏(Vc ≤ Vb)Ic达到最大值(不随Ib增大而增大),集电极与发射极间电压极低(≈0.3V)开关电路中的“闭合”

五、三极管的分类

1. 按半导体材料分
  • 硅管:导通电压较高(发射结正向压降约0.7V),温度稳定性好,应用最广泛(如9014、2N3904)。
  • 锗管:导通电压较低(约0.3V),温度稳定性差,现已较少使用。
2. 按结构分
  • NPN型:电流从集电极流入,发射极流出(常用)。
  • PNP型:电流从发射极流入,集电极流出(与NPN对称,需注意电源极性)。
3. 按功率分
  • 小功率管:额定功率<1W(如9012、9013),用于信号放大或小电流开关。
  • 中功率管:1W ≤ 额定功率 ≤ 10W(如2SC1815),用于中等电流控制。
  • 大功率管:额定功率>10W(如TIP41C),用于电机驱动、电源开关等大电流场景。
4. 按频率分
  • 低频管:适用于低频信号(如音频,<3MHz)。
  • 高频管:适用于高频信号(如射频,>3MHz)。

六、主要参数(选型关键)

  1. 电流放大倍数(β,hFE)
    衡量放大能力的核心参数,β值越大,放大能力越强,但稳定性可能下降(通常选50-200)。
  2. 集电极最大允许电流(Ic(max))
    集电极长期工作的最大电流,超过会导致器件损坏。
  3. 集电极-发射极反向击穿电压(Vceo)
    基极开路时,集电极与发射极间的最大允许电压,超过会击穿PN结。
  4. 集电极最大耗散功率(Pc(max))
    集电极允许的最大功耗(Pc = Vce·Ic),超过会因过热烧毁,大功率管需加散热片。
  5. 特征频率(fT)
    当频率超过fT时,β值下降到1,失去放大能力,高频电路需选择fT高于工作频率的管子。

七、典型应用场景

  1. 信号放大
    利用放大状态,将微弱信号(如麦克风输出的音频信号)放大到足够强度(如驱动扬声器)。
  2. 开关控制
    利用截止/饱和状态,通过小电流(如单片机GPIO输出)控制大电流设备(如LED、继电器、电机)。
    例:单片机GPIO输出高电平时,三极管饱和导通,电机通电;输出低电平时,三极管截止,电机断电。
  3. 电压稳压
    组成稳压电路(如串联型稳压电源),稳定输出电压。
  4. 振荡电路
    与电容、电感等组成振荡电路,产生特定频率的信号(如时钟信号)。

八、使用注意事项

  1. 引脚识别:不同型号的三极管引脚排列(E、B、C)可能不同,需查阅 datasheet(如9014的引脚为“E-B-C”,从平面侧看)。
  2. 电源极性:NPN管的集电极接正电源,PNP管则相反,接反会导致无法工作甚至损坏。
  3. 限流保护:基极需串联电阻(Rb),防止Ib过大烧毁三极管(Rb = (Vcc - Vbe)/Ib,Vbe硅管取0.7V)。
  4. 散热设计:大功率三极管工作时发热量大,需根据Pc(max)计算散热片尺寸,避免过热。

通过以上内容,可系统掌握三极管的核心知识。实际应用中,需结合具体电路需求(如放大倍数、功率、频率)选择合适型号,并通过 datasheet 确认参数细节。
