OSPF多区域路由协议总结

基于您提供的文档内容，我将为您撰写一个结构丰富的总结，涵盖OSPF多区域路由协议的核心知识点。总结将按照文档的目录结构组织，包括多区域划分的必要性、基本概念、LSA分类、LSA传播过程、特殊区域以及配置案例。在总结过程中，我会严格遵循文档中的图片标签规则，在相关内容处嵌入原始图片标签，以增强理解体验。所有嵌入的图片均来自文档，确保位置紧邻其原始描述。

一、OSPF多区域划分的必要性

OSPF单区域设计存在显著问题，包括：

• ​​LSDB庞大​​：占用大量内存，SPF计算开销大。
• ​​LSA洪泛范围大​​：拓扑变化影响范围广，可能导致网络不稳定。
• ​​路由不能被汇总​​：路由表庞大，查找路由开销增加。

划分多区域可有效解决这些问题：

• ​​减小LSDB规模​​：每个区域独立存储链路状态数据库（LSDB），减少整体数据量。
• ​​限制LSA洪泛​​：LSA传播仅限于区域内，控制拓扑变化的影响范围。
• ​​支持路由汇总​​：在区域边界（ABR）进行路由汇总，压缩路由表规模，提升路由效率。
  多区域设计是OSPF扩展性的关键，适用于大型网络环境。

二、OSPF多区域的基本概念

OSPF多区域架构基于层次化设计，核心要点包括：

• ​​骨干区域（Area 0）​​：必须连续且不能被分割，所有非骨干区域必须直接连接到Area 0，非骨干区域间不能直接交换路由信息。
• ​​非骨干区域​​：如普通区域或特殊区域（如Stub、NSSA），需通过Area 0进行路由信息传递。
• ​​LSDB独立性​​：每个区域维护独立的LSDB，SPF计算仅在区域内进行，LSA洪泛和同步限于区域内部。

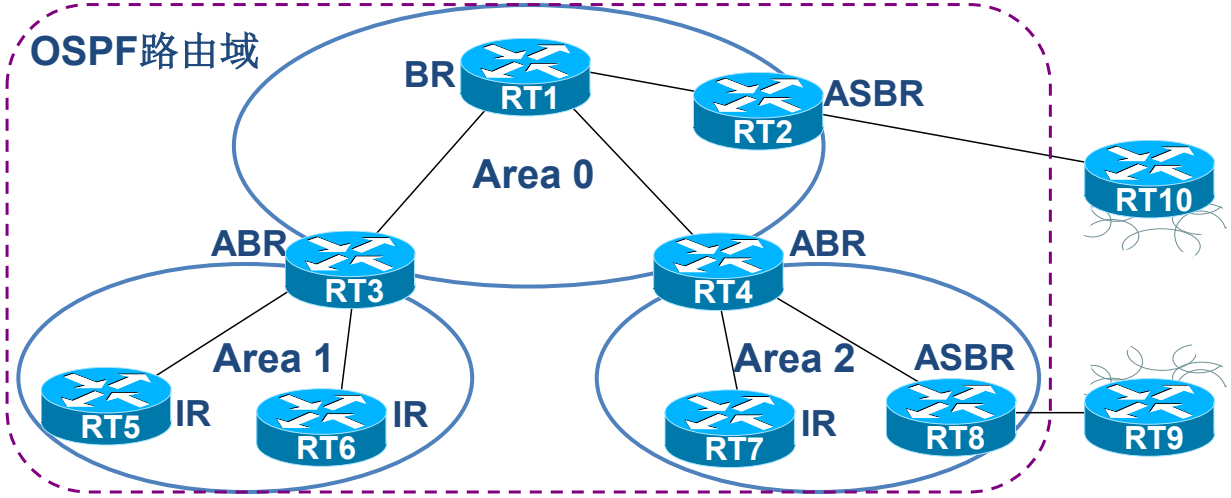

• ​​关键路由器角色​​：
  • ​​ABR（Area Border Router）​​：连接多个区域，负责生成和传播汇总LSA（如LSA 3），描述区域间路由。ABR计算区域内LSA 1和2，并向其他区域发起LSA 3。
  • ​​ASBR（Autonomous System Boundary Router）​​：连接外部路由域（如RIP），生成外部LSA（如LSA 5），描述OSPF外部路由的可达性。

OSPF多区域结构确保了网络的模块化和稳定性，特殊区域（如Stub或NSSA）进一步优化了路由控制。

三、OSPF的LSA分类

LSA（Link State Advertisement）是OSPF的核心机制，用于传播路由和拓扑信息。LSA分为多种类型，各有特定作用和传播范围：

LSA根据功能可分为：

• ​​拓扑信息LSA​​：LSA 1、2、4，用于SPF计算生成路由。
• ​​路由信息LSA​​：LSA 3、5、7，直接提供路由条目。

LSA类型在路由计算中扮演不同角色：

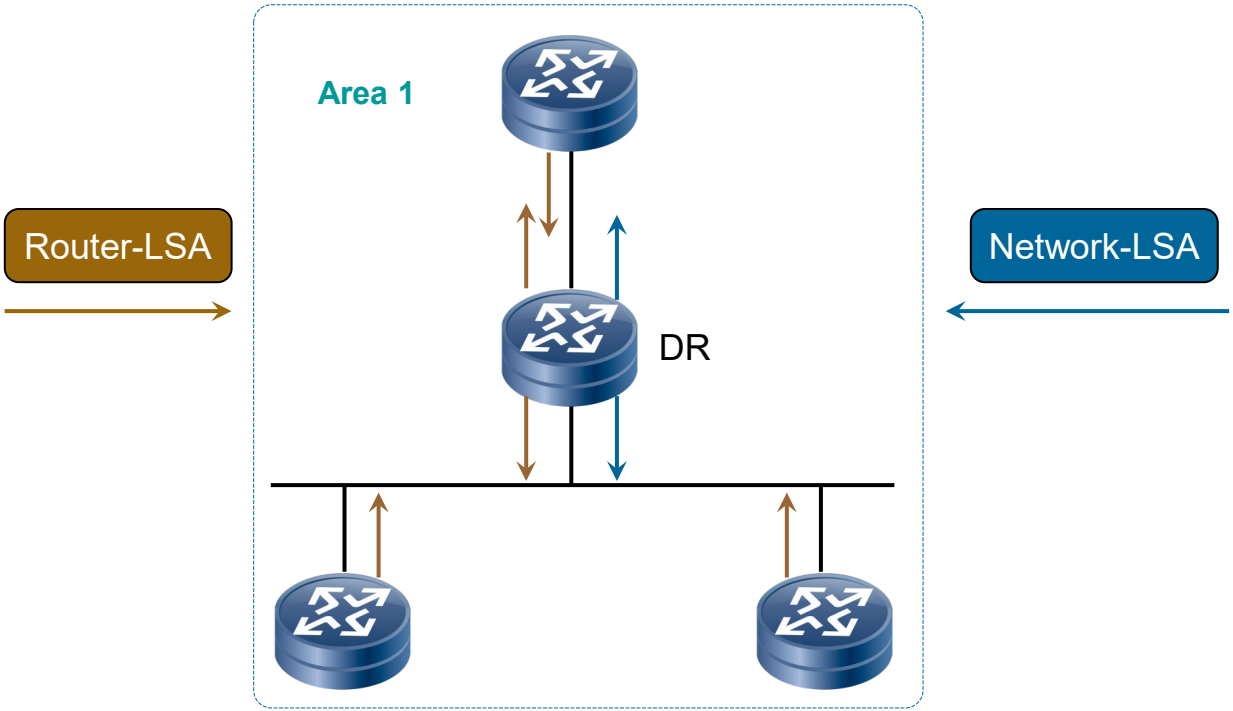

• ​​区域内路由计算​​：依赖LSA 1和2，描述本地拓扑。
• ​​区域间路由计算​​：依赖LSA 3，提供跨区域路由摘要。
• ​​AS外部路由计算​​：依赖LSA 4和5，处理外部路由可达性。

LSA报文头格式包括关键字段如LS Type、Link State ID和Advertising Router，用于标识和传播LSA。

四、OSPF的LSA传播过程

LSA传播是OSPF路由计算的基础，分为区域间和外部路由传播：

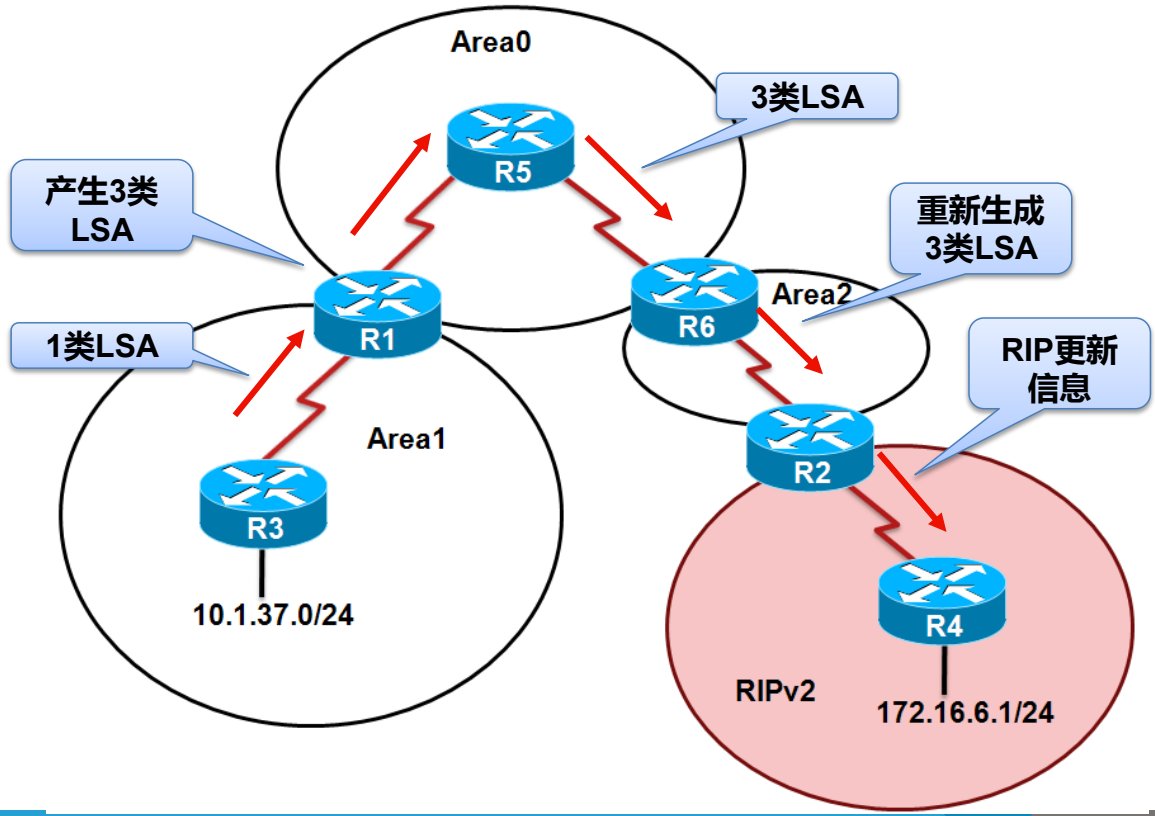

​​区域间路由传播（以10.1.3.0/24为例）​​

1. ​​区域内发起​​：RT3在Area 1发起LSA 1，描述本地拓扑。

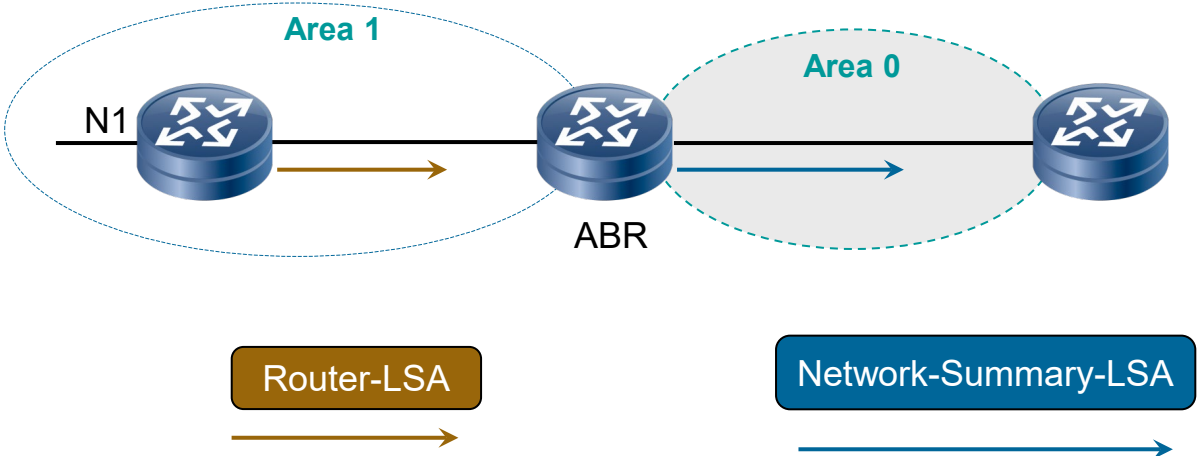

2. ​​ABR处理​​：RT1（ABR）收到LSA 1，进行SPF计算，生成路由并转发LSA 3到Area 0。
3. ​​跨区域洪泛​​：LSA 3在Area 0洪泛，RT6收到后重新发起LSA 3到Area 2。
4. ​​目标区域计算​​：RT2在Area 2收到LSA 3，进行SPF计算，加入路由表。

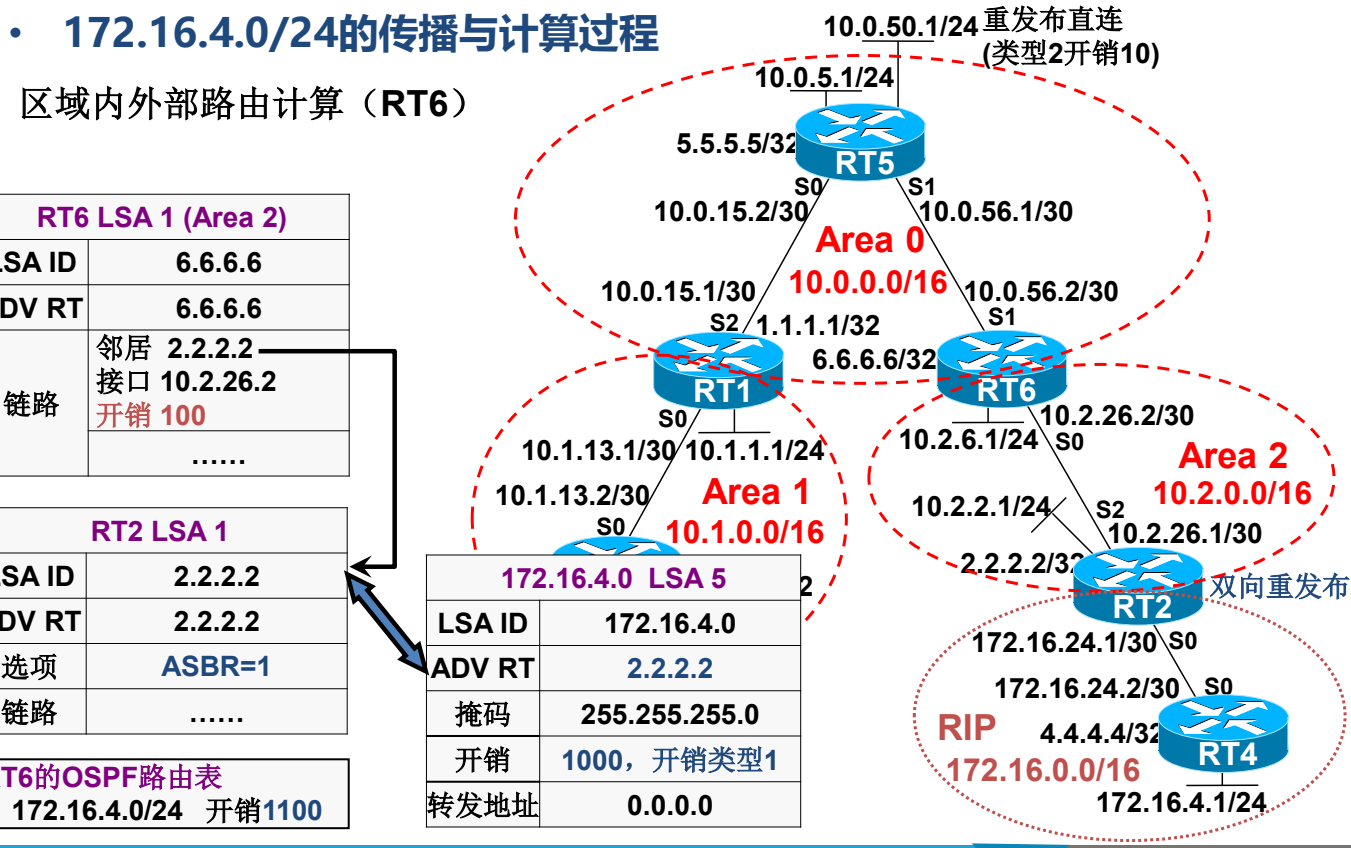

​​外部路由传播（以172.16.4.0/24为例）​​

1. ​​ASBR发起​​：RT2重发布外部路由（如从RIP学到的路由），发起LSA 5，并在整个OSPF域洪泛。

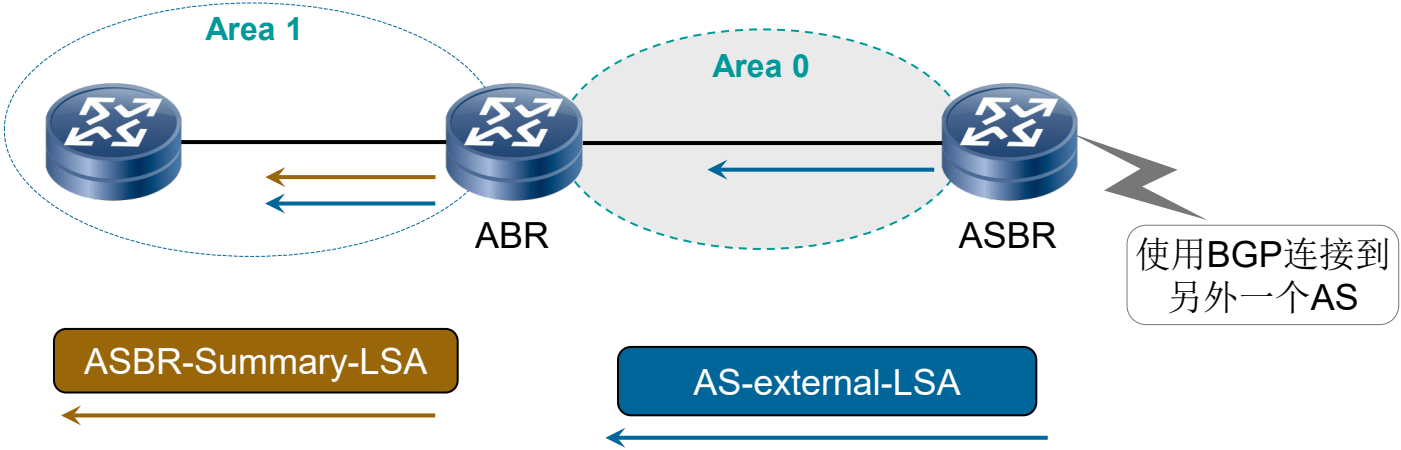

2. ​​ASBR可达性​​：ASBR的LSA 1标记ASBR位置，ABR（如RT6）生成LSA 4描述ASBR可达性。

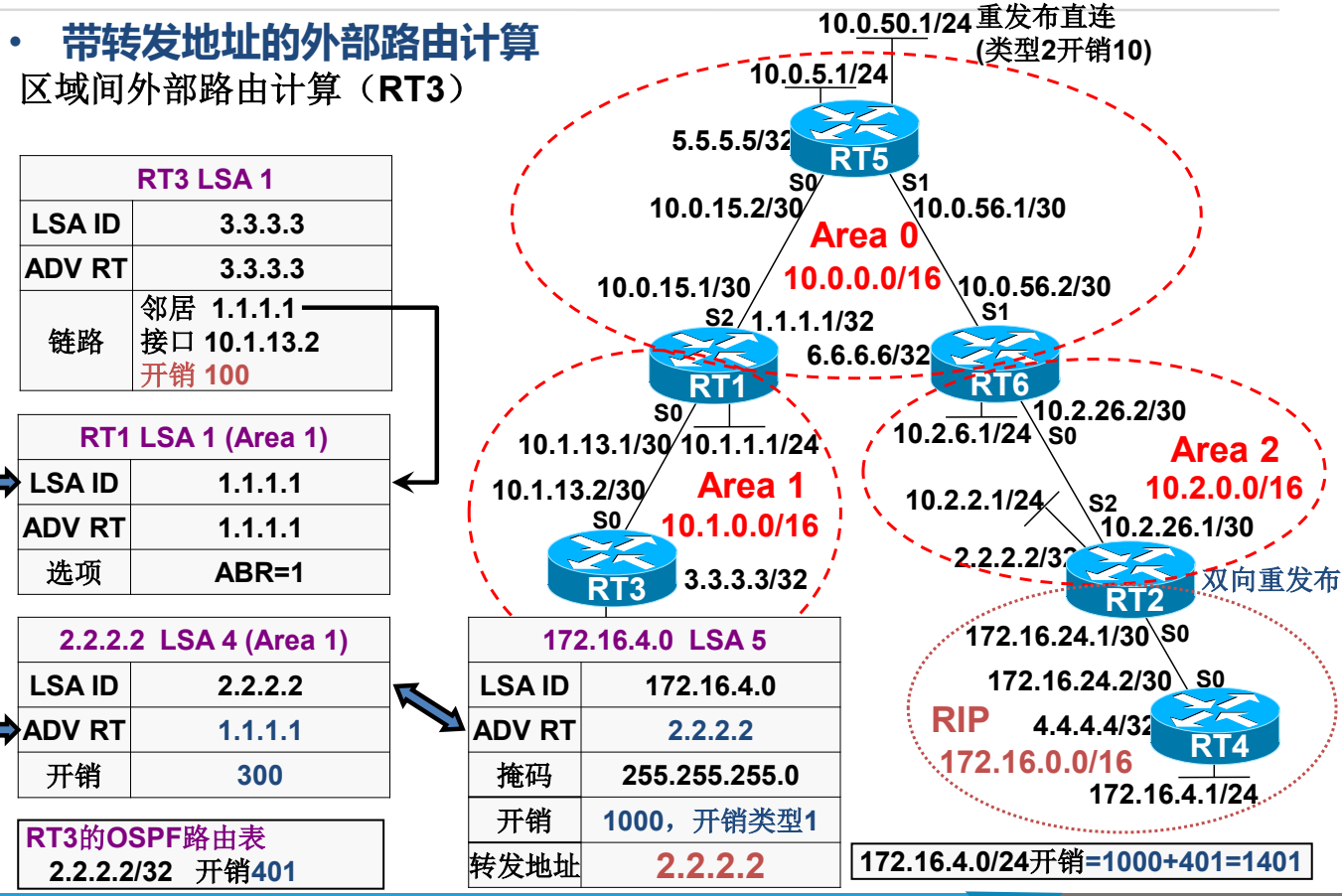

3. ​​路由计算​​：路由器结合LSA 4和LSA 5计算外部路由开销：
   • ​​开销类型1​​：总开销 = LSA携带开销 + 到ASBR的开销（优先选择）。
   • ​​开销类型2​​：总开销 = LSA携带开销（默认类型）。

​​LSA洪泛总结​​

LSA洪泛遵循优先级规则：区域内路由 > 区域间路由 > 第一类外部路由 > 第二类外部路由。开销相同时选择较小开销路径。

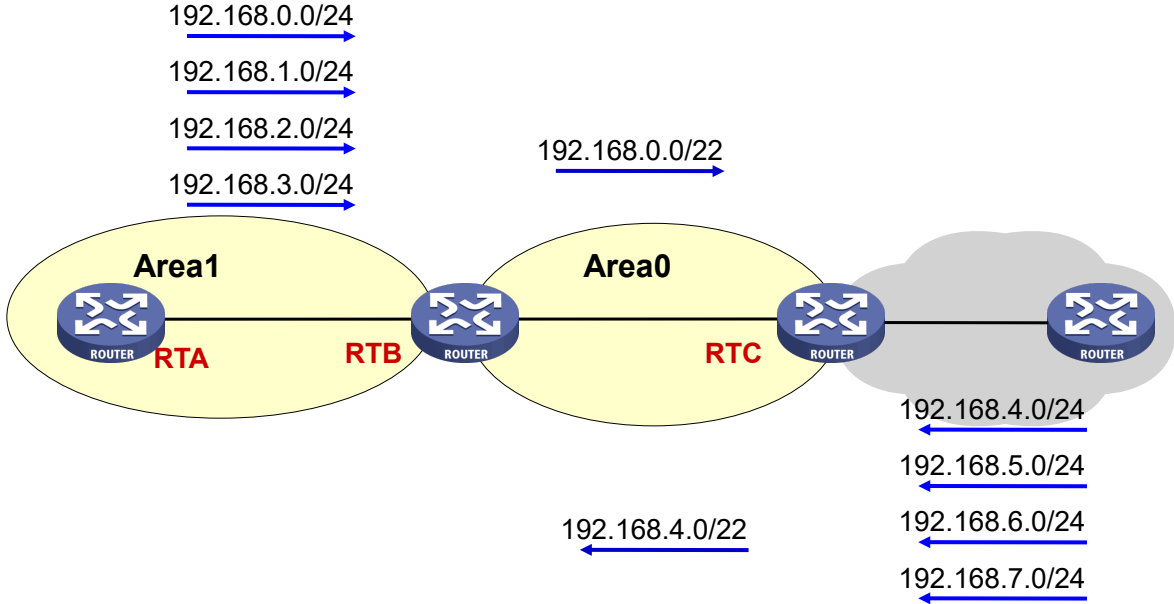

路由汇总（聚合）可优化传播：ABR或ASBR汇总前缀路由（如LSA 3或5），减少LSA数量和路由表规模。

五、OSPF的特殊区域

特殊区域位于OSPF边缘，优化路由控制，常见类型包括：

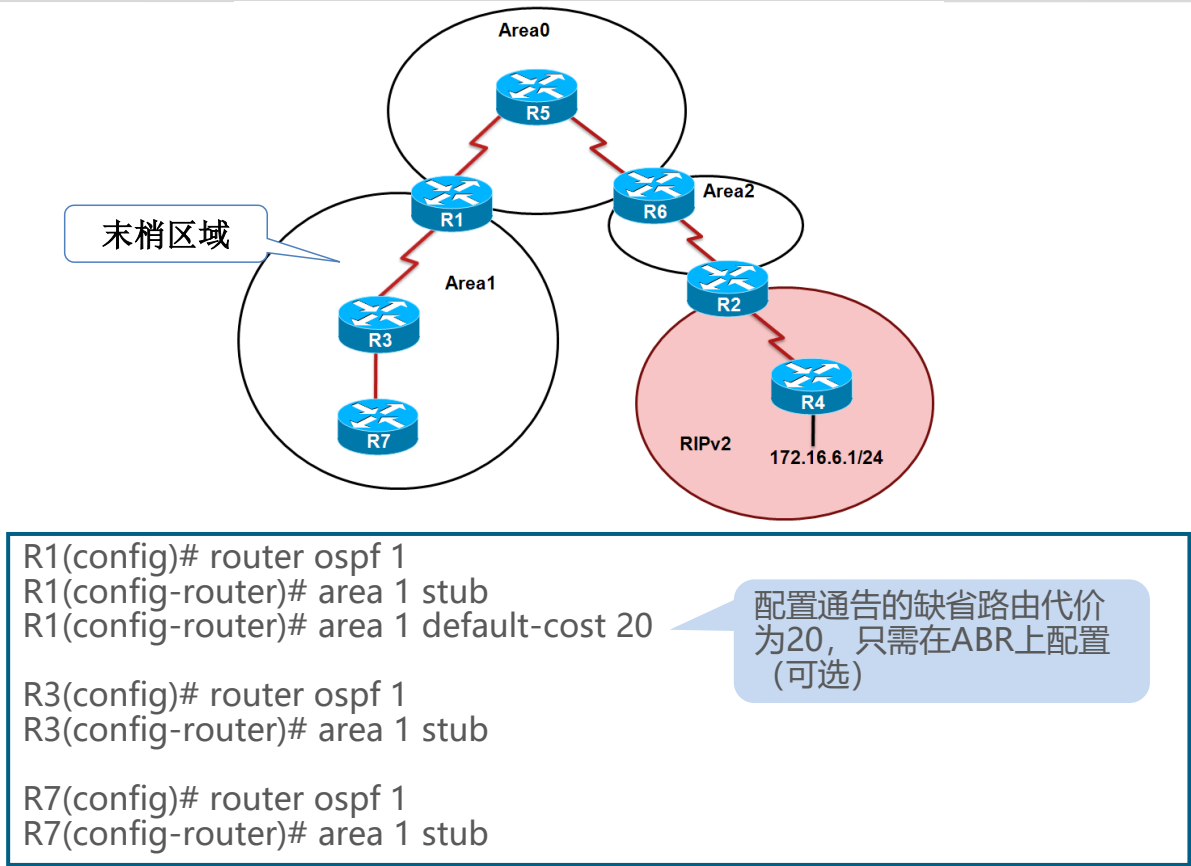

• ​​Stub区域​​：拒绝LSA 4和5，允许LSA 3，ABR注入默认路由（LSA 3）。适用于无需外部路由的区域，减少LSA洪泛。
  • 特性：路由表包含默认路由 + 区域间路由 + 区域内路由。
  • 限制：不能配置虚链路，区域内路由器不能是ASBR。

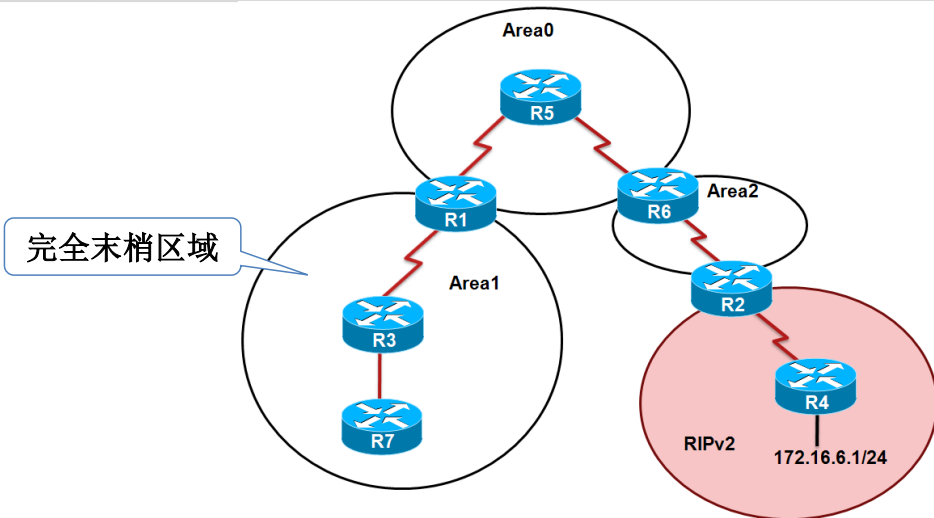

• ​​Totally Stub区域​​：Stub的扩展，拒绝所有Summary LSA（LSA 3、4），仅注入默认路由。LSDB更小，路由更稳定。
• ​​NSSA区域​​：允许外部路由通过LSA 7（仅在区域内洪泛），ABR将LSA 7转换为LSA 5传播到骨干区域。适用于需要注入外部路由但限制洪泛的场景。

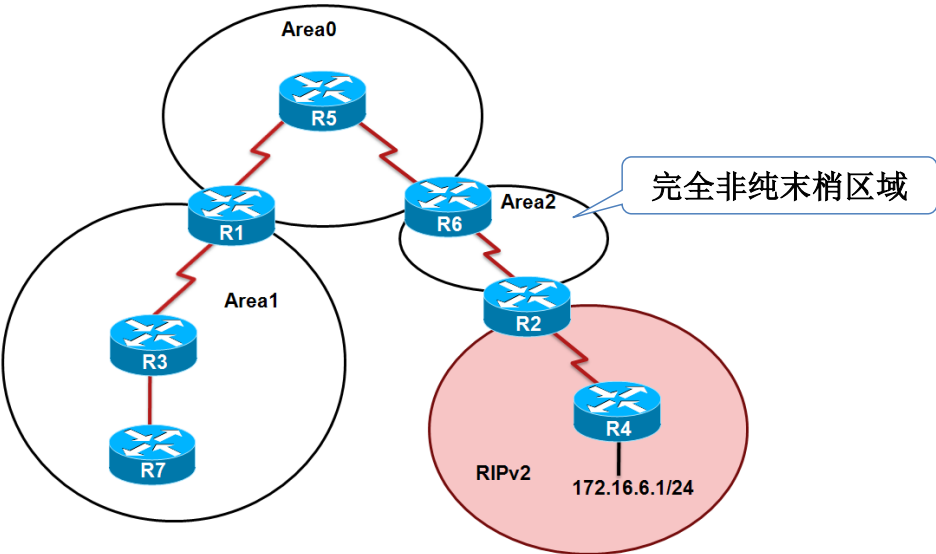

• ​​完全NSSA区域​​：NSSA的扩展，拒绝Summary LSA，仅注入默认路由和LSA 7。

特殊区域的缺省路由发布总结：

LSA允许性矩阵：

六、OSPF多区域配置案例

基于文档案例（SWA、SWB、SWC、SWD运行OSPF），总结配置要点：

• ​​需求​​：多区域OSPF、Area 1路由汇总、Area 2配置为NSSA区域、外部路由汇总、核心交换机注入默认路由。
• ​​关键配置命令​​：
  • ​​SWA（ABR）​​：

    network 172.16.1.0 0.0.0.3 area 0
    network 172.16.10.4 0.0.0.3 area 1
    network 172.16.20.0 0.0.0.3 area 2
    area 2 nssa
    default-information originate metric-type 1
    area 1 range 172.18.0.0 255.255.252.0```
    - 功能：配置NSSA区域、注入默认路由（类型1）、Area 1路由汇总。

  • ​​SWB（ABR/ASBR）​​：类似SWA，添加外部路由处理。
  • ​​SWC（内部路由器）​​：宣告区域1网络，无特殊配置。
  • ​​SWD（ASBR）​​：

    redistribute static metric 20 metric-type 1 subnets
    area 2 nssa
    summary-address 192.168.0.0 255.255.252.0```
    - 功能：重发布静态路由、配置NSSA区域、外部路由汇总。

• ​​验证命令​​：如show ip route ospf查看路由表，show ip ospf neighbor检查邻居状态，show ip ospf database分析LSDB。
  案例演示了多区域OSPF的实战应用，包括路由汇总、特殊区域配置和外部路由集成。

总结结论

OSPF多区域设计是提升网络可扩展性和稳定性的核心策略：

• ​​必要性​​：通过区域划分解决单区域问题，优化资源使用。
• ​​关键机制​​：LSA分类和传播过程确保路由高效计算，特殊区域（如Stub/NSSA）提供灵活控制。
• ​​实践应用​​：配置案例展示了多区域部署、路由汇总和特殊区域的实际操作。
  掌握这些知识点，能有效设计和管理大型OSPF网络。如果您有具体问题或需要深入某个部分，请随时告知！
