碳油 PCB 技术解析：高精度制造与多场景应用实践

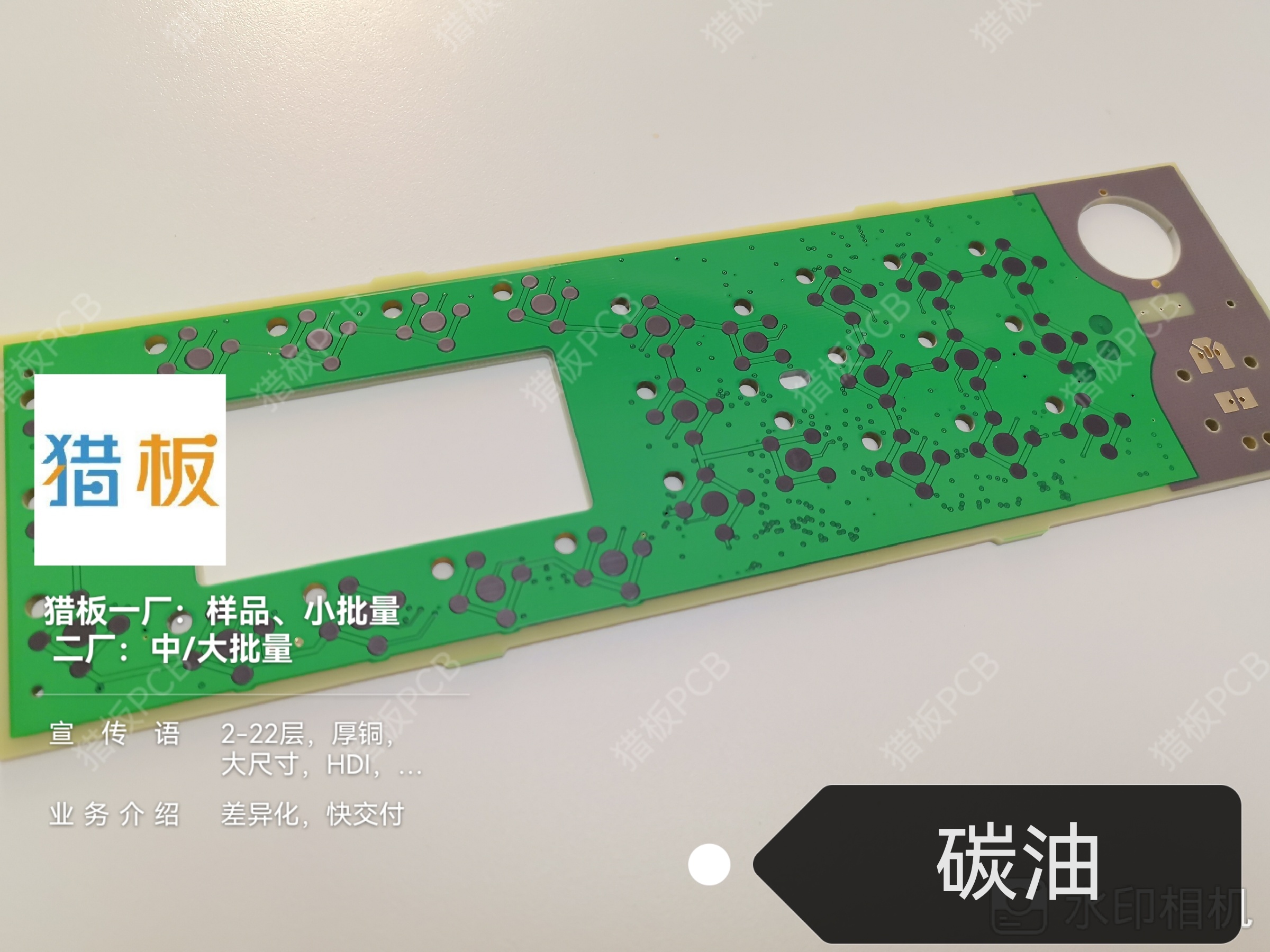

碳油 PCB 作为电子电路领域的关键技术，通过丝网印刷在特定区域形成导电碳膜，实现传统电阻元件的功能替代。其核心工艺能力体现在对材料特性与制程精度的精准把控。以猎板 PCB 的技术实践为例，碳油工艺需满足多重严苛标准：
一、工艺能力的核心维度
材料选择与阻值控制
碳油主要由碳粉、树脂和溶剂构成，其导电性与方阻直接影响电路性能。根据应用需求，可选用雄震 TU-30SK（方阻 25-35Ω）或欧克曼 OAK-1610（方阻约 10Ω）等型号。阻值计算公式为 R=ρL/WT×1.2，其中碳油方阻 ρ 值越小，导电性能越优。猎板在生产中通过动态调整碳粉浓度与固化参数，确保阻值公差控制在 ±5% 以内。丝印精度与厚度管理
丝印工序需在 20℃-25℃、湿度 40%-60% 的环境中进行，以优化碳油流动性。一次丝印厚度通常为 0.3-1.0mil（公差 ±0.3mil），若需更高厚度（1.0-2.0mil）则需二次返印，此时菲林尺寸需单边缩小 3mil 以补偿渗油影响。猎板采用高精度 LDI 曝光技术，实现碳油窗与铜 PAD 的最小对位公差 ±6mil，确保不漏铜且不短路。表面处理与设计协同
沉银、沉锡板需先印碳油再进行表面处理，避免碳膜氧化或被金属镀层覆盖。设计阶段需预留足够间隙：HOZ 底铜需≥8mil 间隙，1-3OZ 底铜需≥12mil，以防止碳油扩散导致短路。猎板通过 DFM（可制造性设计）系统，提前识别碳油区域与周边铜箔的间距风险，确保良率稳定在 99.5% 以上。
二、行业应用的多元化场景
消费电子：人机交互的核心载体
在遥控器、智能家电按键中，碳油膜作为触点材料，可承受 10 万次以上按压而不失效。例如，某品牌智能音箱的触控面板采用 0.5mil 厚碳油层，配合锅仔片实现低至 50mΩ 的接触电阻，响应速度＜5ms。猎板为该项目提供的碳油 PCB 方案，通过二次返印工艺将厚度均匀性提升至 ±0.2mil，满足长期耐磨需求。汽车电子：严苛环境下的可靠连接
车载传感器与仪表盘的碳油电路需耐受 - 40℃至 125℃的极端温度循环。猎板为某新能源汽车品牌开发的胎压监测模块，采用耐温型碳油（固化后耐 280℃回流焊），并通过树脂桥接技术增强碳膜附着力，使产品在 1000 小时盐雾测试后阻值变化＜3%。此类方案已广泛应用于车载空调控制、自动驾驶雷达等场景。工业控制：精密设备的神经中枢
在工业机器人关节控制器中，碳油 PCB 用于替代传统线束，实现信号传输的高密度集成。猎板为某自动化设备厂商定制的碳油方案，通过优化丝印刮刀角度（45°-75°）与速度（150-200mm/s），将 0.1mm 线宽的碳膜边缘粗糙度控制在 Ra≤1.5μm，确保在振动环境下的信号稳定性。医疗电子：生命体征的精准感知
血糖仪、心电监测仪的电极阵列常采用碳油工艺，因其生物相容性与低成本优势。猎板为某医疗设备企业设计的血糖测试条 PCB，通过纳米级碳粉分散技术，使碳膜表面电阻均匀性偏差＜2%，配合微流控芯片实现 0.1mmol/L 的检测精度。
碳油 PCB 的技术演进与质量保障
随着 5G 通信与 AIoT 技术的发展，碳油 PCB 正从单一触点功能向多功能集成演进。猎板通过 3D X-Ray 分层扫描技术，实现对 10 层板埋孔缺陷 98.5% 的检出率，同时将质检周期从 72 小时压缩至 8 小时。在材料创新方面，高阻碳油（方阻＞10kΩ）已应用于电位器滑片与传感器分压电路，而柔性碳油方案则为可穿戴设备提供轻量化解决方案。
猎板在碳油 PCB 领域的实践表明，通过工艺参数的精细化调控与跨行业应用场景的深度挖掘，这一技术正持续为电子制造业创造价值。未来，随着材料科学与智能制造技术的突破，碳油 PCB 有望在更多高附加值领域实现创新应用。
