应用层自定义协议【序列化+反序列化】

再谈 “协议”

协议是一种 “约定”。在前面我们说过父亲和儿子约定打电话的例子，不过这是感性的认识，今天我们理性的认识一下协议。 socket api的接口， 在读写数据时，都是按 “字符串”(其实TCP是字节流，这里是为了理解) 的方式来发送接收的。如果我们要传输一些 “结构化的数据” 怎么办呢?

其实，协议就是双方约定好的结构化的数据

约定：

定义结构体来表示我们需要交互的信息，发送数据时将这个结构体按照⼀个规则转换成字符串, 接收到数据的时候再按照相同的规则把字符串转化回结构体;

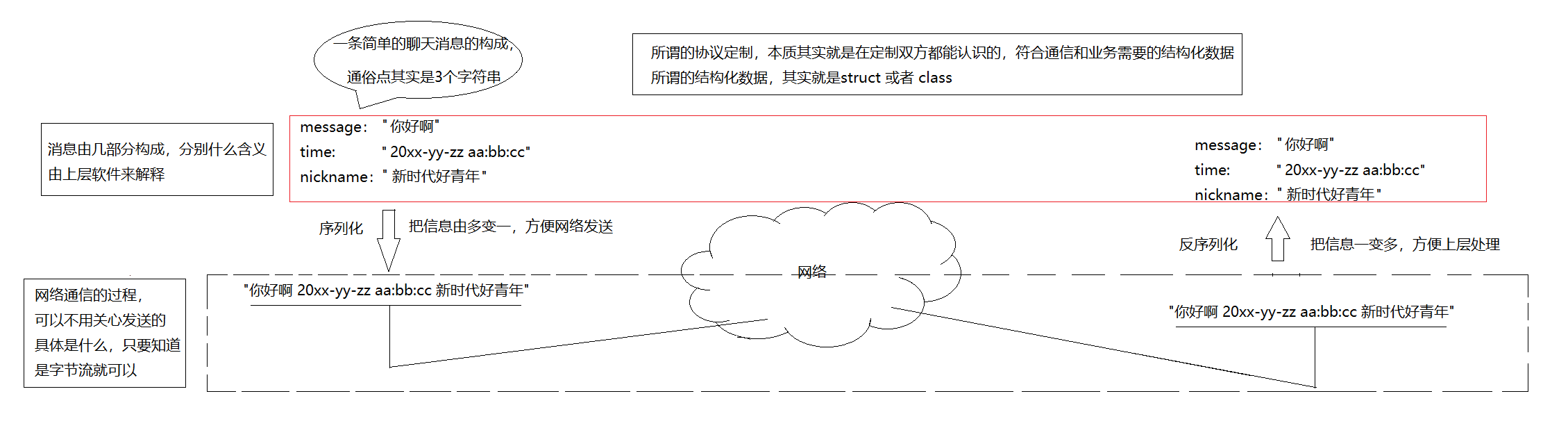

结构化的数据就比如说我们在使用QQ群聊时除了消息本身、还能看见头像、时间、昵称。这些东西都要发给对方。这些东西都是一个个字符串，难道是把消息、头像、时间、昵称都单独发给对方吗？那分开发的时候，未来群里有成百上千名人大家都发，全都分开发，接收方还要确定每一部分是谁的进行匹配，那这样太恶心了。

实际上这些信息可不是一个个独立个体的而是一个整体。为了理解暂时当作多个字符串。把多个字符串形成一个报文或者说打包成一个字符串(方便理解，其实是一个字节流)然后在网络中发送。多变一方便未来在网络里整体发送。而把多变一的过程，我们称之为序列化。

---

经过序列化的过程变成一个整体后发到网络里，经过网络传输发送给对方，发是整体当作一个字符串发的。接收方收的也是整体收的，所以收到一个报文或者说字符串。但是收到的字符串有什么东西我怎么知道，qq作为上层要的是谁发的、什么时候、发的什么具体的信息，所以接收方收到这个整体字符串后，必须把它转成多个字符串，这种一变多的过程，我们称之为反序列化。

业务结构数据在发送网络中的时候，先序列化在发送，收到的一定是序列字节流，要先进行反序列化，然后才能使用。

刚才说过这里用多个字符串不太对只是为了理解，实际上未来多个字符串实际是一个结构体。是以结构体(结构化的数据)作为体现的，然后把这个结构体转成一个字符串，同理对方收到字符串然后转成对应的结构化的数据。

为什么要把字符串转成结构化数据呢？未来这个结构化的数据一定是一个对象，然后使用它的时候，直接对象.url、对象.time拿到。

而这里的结构体如message就是传说中的业务协议。
因为它规定了我们聊天时网络通信的数据。

未来我们在应用层定协议就是这种结构体类型，目的就是把结构化的对象转换成序列化结构发送到网络里，然后再把序列化结构转成对应的结构体对象，然后上层直接使用对象进行操作！ 这是业务协议，底层协议有自己的特点。

这样光说还是不太理解，下面找一个应用场景加深理解刚才的知识。所以我们写一个网络版计数器。里面体现出业务协议，序列化，反序列化，在写TCP时要注意TCP时面向字节流的，接收方如何保证拿到的是一个完整的报文呢？而不是半个、多个？这里我们都通过下面写代码的时候解决。而UDP是面向数据报的接收方收到的一定是一个完整的报文，因此不考虑刚才的问题。

重新理解read、write、recv、send和tcp为什么支持全双工

为什么说保证你读到的消息是 【一个】完整的请求？因为TCP是面向字节流的，我们保证不了，所以要明确报文和报文的边界。

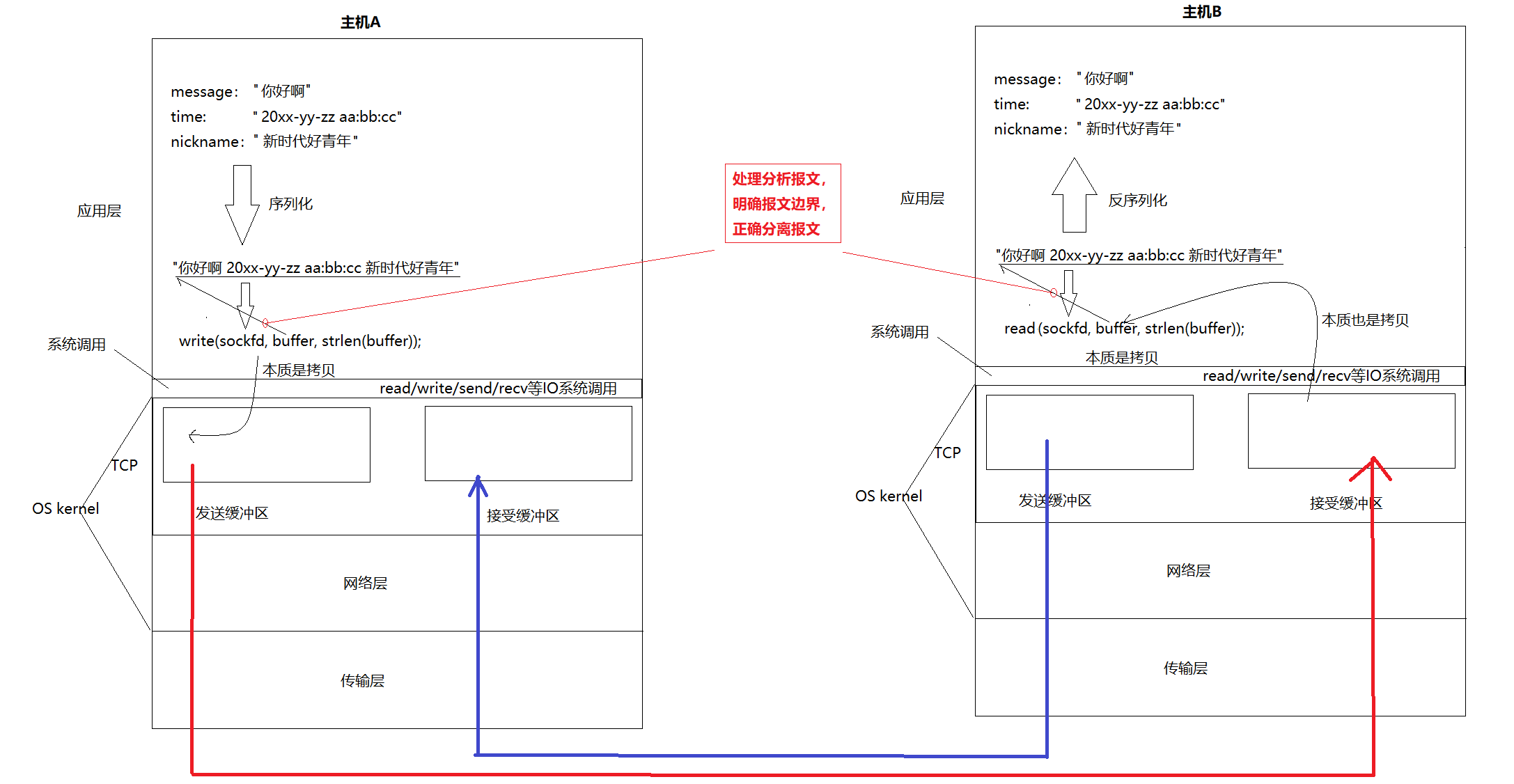

TCP有自己内核级别的发送缓冲区和接收缓冲区，而应用层也有自己的缓冲区，我们自己写的代码调用read，write发送读取使用的buffer就是对应缓冲区。其实我们调用的所有的发送函数，根本就不是把数据发送到网络中！

发送函数，本质是拷贝函数！！！

write只是把数据从应用层缓冲区拷贝到TCP发送缓冲区，由TCP协议决定什么时候把数据发送到网络，发多少，出错了怎么办。所以TCP协议叫做传输控制协议！！

最终数据经过网络发送被服务端放到自己的接收缓冲区里，然后我们在应用层调用read，实际在等接收缓冲区里有没有数据，有数据就把数据拷贝应用层的缓冲区。没有数据就是说接收缓冲区是空的，read就会被阻塞。

总结：

所以网络发送的本质：
C->S: tcp发送的本质，其实就是将数据从c的发送缓冲区，拷贝到s的接收缓冲区。
S->C: tcp发送的本质，其实就是将数据从s的发送缓冲区，拷贝到c的接收缓冲区。
C->S发，并不影响S->C发，因为用的是不同的成对的缓冲区，所以tcp是全双工的！

这里主要想说的是，tcp在进行发送数据的时候，发收方一直发数据但是对方正在做其他事情来不及读数据，所以导致接收方的接收缓冲区里面存在很多的报文，因为是TCP面向字节流的所以这些报文是挨在一起，最终读的时候怎么保证读到的是一个完整的报文交给上层处理，而不是半个，多个。就是因为我们有接收缓冲区的存在，因此首先我们要解决读取的问题。

解决方法：
明确报文和报文的边界：

1. 定长
2. 特殊符号
3. 自描述方式

我们给每个报文前面带一个有效载荷长度的字段，未来我先读到这个长度，根据这个长度在读取若干字节，这样就能读取到一个报文，一个能读到，n个也能读到。有效载荷里面是请求或者响应序列化的结果。

Server.cc

每个模块都独立出来，进行解耦

#include <memory>#include "TcpServer.hpp"
#include "Parser.hpp"void Usage(std::string proc)
{std::cerr << "Usage : " << proc << " <prot>" << std::endl;
}int main(int argc, char *argv[])
{if (argc != 2){Usage(argv[0]);exit(0);}// 计算器模块std::unique_ptr<Calculator> cal = std::make_unique<Calculator>();// 协议解析模块std::unique_ptr<Parser> parser = std::make_unique<Parser>([&cal](Request &req) -> Response{ return cal->Exec(req); });uint16_t port = std::stoi(argv[1]);// 网络通信模块std::unique_ptr<TcpServer> tsock = std::make_unique<TcpServer>(port, [&parser](std::string &inbuffer) -> std::string{ return parser->Parse(inbuffer); });tsock->Run();return 0;
}

网络版计算机实现

这里采用一个设计模式–>模版方法

Socket封装（模板方法类）

const static int gbacklog = 16;class Socket
{
public:virtual ~Socket() {}virtual void CreateSocketOrDie() = 0;virtual void BindSocketOrDie(int port) = 0;virtual void ListenSocketOrDie(int gbacklog) = 0;virtual std::shared_ptr<Socket> Accept(InetAddr *clientaddr) = 0;virtual int SockFd() = 0;virtual void Close() = 0;virtual ssize_t Recv(std::string *out) = 0;virtual ssize_t Send(const std::string &in) = 0;virtual bool Connect(InetAddr &peer) = 0;public:void BuildListenSocketMethod(int port){CreateSocketOrDie();BindSocketOrDie(port);ListenSocketOrDie(gbacklog);}void BuildClientSocketMethod(){CreateSocketOrDie();}
};

socket.hpp

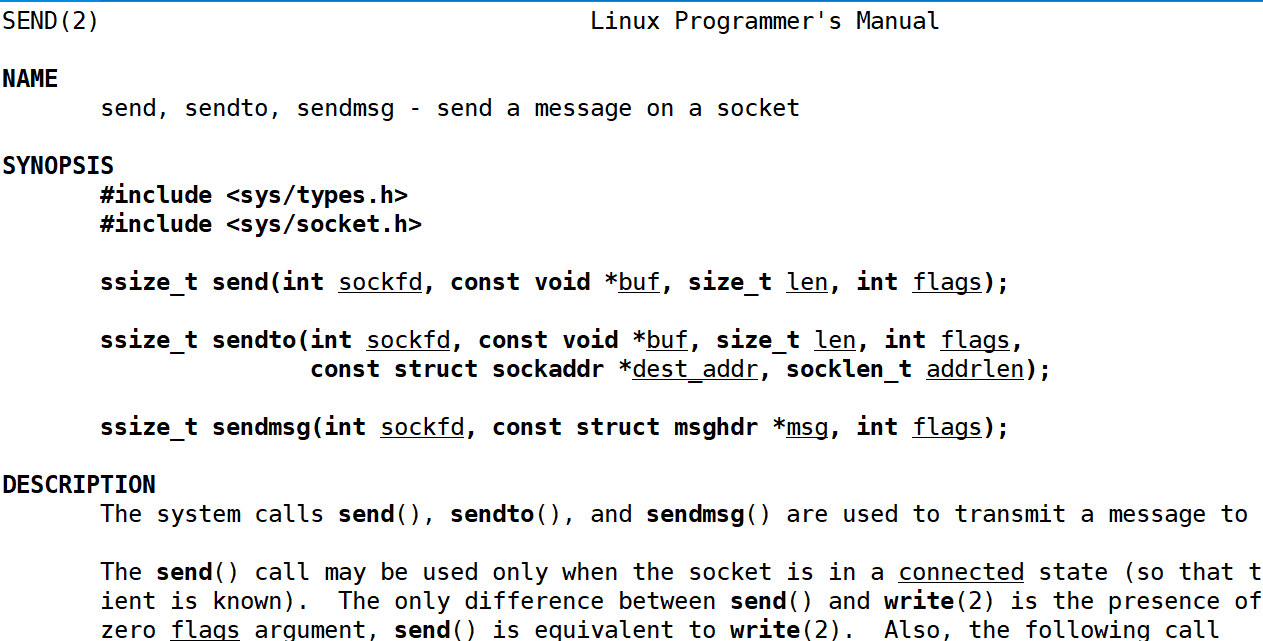

新的接口函数send和write一模一样，不过多了一个参数flags

#ifndef __SOCKET_HPP__
#define __SOCKET_HPP__#include <sys/types.h>
#include <sys/socket.h>#include "Logger.hpp"
#include "InetAddr.hpp"enum
{OK,CREATE_ERR,BIND_ERR,LISTEN_ERR,ACCEPT_ERR
};const static int gbacklog = 16;class Socket
{
public:virtual ~Socket() {}virtual void CreateSocketOrDie() = 0;virtual void BindSocketOrDie(int port) = 0;virtual void ListenSocketOrDie(int gbacklog) = 0;virtual std::shared_ptr<Socket> Accept(InetAddr *clientaddr) = 0;virtual int SockFd() = 0;virtual void Close() = 0;virtual ssize_t Recv(std::string *out) = 0;virtual ssize_t Send(const std::string &in) = 0;virtual bool Connect(InetAddr &peer) = 0;public:void BuildListenSocketMethod(int port){CreateSocketOrDie();BindSocketOrDie(port);ListenSocketOrDie(gbacklog);}void BuildClientSocketMethod(){CreateSocketOrDie();}
};class TcpSocket : public Socket
{
public:TcpSocket() {}TcpSocket(int sockfd) : _sockfd(sockfd) {}void CreateSocketOrDie() override{_sockfd = socket(AF_INET, SOCK_STREAM, 0);if (_sockfd < 0){LOG(LogLevel::FATAL) << "create socket error!";exit(CREATE_ERR);}LOG(LogLevel::INFO) << "create socket success! fd: " << _sockfd;}void BindSocketOrDie(int port) override{InetAddr local(port);if (bind(_sockfd, local.Addr(), local.Length())){LOG(LogLevel::FATAL) << "bind socket error!";exit(BIND_ERR);}LOG(LogLevel::INFO) << "bind socket success!";}void ListenSocketOrDie(int backlog) override{if (listen(_sockfd, backlog) != 0){LOG(LogLevel::FATAL) << "listen socket error!";exit(LISTEN_ERR);}LOG(LogLevel::INFO) << "listen socket success!";}std::shared_ptr<Socket> Accept(InetAddr *clientaddr) override{struct sockaddr_in peer;socklen_t len = sizeof(peer);int fd = accept(_sockfd, (struct sockaddr *)&peer, &len);if (fd < 0){LOG(LogLevel::FATAL) << "accept socket error!";exit(ACCEPT_ERR);}LOG(LogLevel::INFO) << "accept socket success!";clientaddr->Init(peer); // 设置return std::make_shared<TcpSocket>(fd);}int SockFd() override{return _sockfd;}void Close() override{if (_sockfd >= 0)close(_sockfd);}ssize_t Recv(std::string *out) override{char buffer[1024];ssize_t n = recv(_sockfd, buffer, sizeof(buffer) - 1, 0);if (n > 0){buffer[n] = 0;*out = buffer;}return n;}ssize_t Send(const std::string &in) override{return send(_sockfd, in.c_str(), in.size(), 0);}bool Connect(InetAddr &peer) override{int n = connect(_sockfd, peer.Addr(), peer.Length());if (n >= 0)return true;elsereturn false;}~TcpSocket() {}private:int _sockfd;
};#endif

定制协议

定制基本的结构化字段，这个就是协议

class Request
{
public:private:int _x;int _y;char _oper;
};class Response
{
public:private:int _result;int _code;
};

关于这个序列化我们可以自己写，也可以用现成的，这里我就使用现成的（Json），在最后再自己手写一个

Json

Json其实就是一个字符串风格数据交换格式

Json安装

Jsoncpp 是一个用于处理 JSON 数据的 C++ 库。

里面属性是以K和V的形式呈现出来的键值对，未来我们可以以KV形式设置，提取可以以KV形式提取。

安装Json库

ubuntu：sudo apt-get install -y libjsoncpp-dev
Centos: sudo yum install -y jsoncpp-devel

自定义协议说人话就是定义一个结构化的对象，有了这个结构化的对象，未来客户端和服务端可以进行来回的发送。约定体现在这个结构化对象里面的成员变量都代表了什么意思。为什么一定是这样的格式而不能是其他格式。如op为什么一定是±*/不能是其他，这些都是约定好的。拿到结果先看哪一个后看哪一个。exitcode为0是什么意思，不为0是什么意思。都是规定好的。这就是协议。

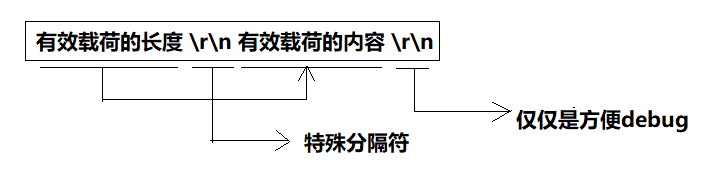

定义一个期望的报文格式

Protocol.hpp

#pragma once#include <iostream>
#include <string>
#include <jsoncpp/json/json.h>class Request
{
public:Request():_x(0), _y(0), _oper(0){}bool Serialize(std::string *out){Json::Value root;root["x"] = _x;root["y"] = _y;root["oper"] = _oper;Json::StyledWriter writer;*out = writer.write(root);if (out->empty())return false;return true;}bool Deserialize(std::string &in){Json::Reader reader;Json::Value root;if (!reader.parse(in, root))return false;_x = root["x"].asInt();_y = root["y"].asInt();_oper = root["oper"].asInt();return true;}int GetX(){return _x;}int GetY(){return _y;}char GetOper(){return _oper;}void SetX(int x){_x = x;}void SetY(int y){_y = y;}void SetOper(char oper){_oper = oper;}~Request() {}private:int _x;int _y;char _oper;
};class Response
{
public:Response():_result(0), _code(0){}bool Serialize(std::string *out){Json::Value root;root["result"] = _result;root["code"] = _code;Json::StyledWriter writer;*out = writer.write(root);if (out->empty())return false;return true;}bool Deserialize(std::string &in){Json::Reader reader;Json::Value root;if (!reader.parse(in, root))return false;_result = root["result"].asInt();_code = root["code"].asInt();return true;}void Print(){std::cout << "result: " << _result << " [" << _code << "]" << std::endl;}int GetResult(){return _result;}int GetCode(){return _code;}void SetResult(int result){_result = result;}void SetCode(int code){_code = code;}~Response() {}private:int _result;int _code;
};static const std::string sep = "\r\n";class ProtoCol
{
public:static std::string Package(const std::string &jsonstr){if (jsonstr.empty())return std::string();std::string json_len = std::to_string(jsonstr.size());return json_len + sep + jsonstr + sep; // 有效载荷长度\r\n有效载荷内容\r\n}/***  返回值说明：*              0:表示没有内容*             -1:表示错误字符*             <0: 表示解包后的字符串的长度*/static int Unpack(std::string &origin_str, std::string *package){if (!package)return 0;auto pos = origin_str.find(sep); // 查找\r\nif (pos == std::string::npos)return 0;std::string len_str = origin_str.substr(0, pos); // 截取有效载荷字符串if (!DigitSafeCheck(len_str))return -1;int digit_len = std::stoi(len_str);                                    // 获取有效载荷长度int target_len = len_str.size() + sep.size() + digit_len + sep.size(); // eg:  3 \r\n *** \r\nif (origin_str.size() < target_len)return 0;*package = origin_str.substr(pos + sep.size(), digit_len); // 把有效载荷长度带出去origin_str.erase(0, target_len);                           // 删除前面的数据return package->size();}private:static bool DigitSafeCheck(const std::string str){for (const auto &ch : str){if (!(ch >= '0' && ch <= '9'))return false;}return true;}
};

Parser.hpp

继续封装，服务端调用到上层进行解析报文

#pragma once#include <functional>#include "Parser.hpp"
#include "Calculator.hpp"
#include "Protocol.hpp"
#include "Logger.hpp"using handler_t = std::function<Response(Request &req)>;class Parser
{
public:Parser(handler_t handler) : _handler(handler){}std::string Parse(std::string &inbuffer){LOG(LogLevel::DEBUG) << "inbuffer: \r\n"<< inbuffer;std::string send_str;for (;;) // 获取到的数据不一定是全部的，需要循环获取, 当获取完一个整个报文后回掉回去进行发送{std::string jsonstr;// 解析报文int n = ProtoCol::Unpack(inbuffer, &jsonstr);if (n < 0)exit(0); // 解包错误else if (n == 0){break; // 已经处理完毕了}else if (n > 0){LOG(LogLevel::DEBUG) << "jsonstr: \r\n"<< jsonstr;// 反序列化Request req;if (!req.Deserialize(jsonstr)){return std::string();}Response resp = _handler(req); // 回掉函数到上层处理业务// 序列化std::string resp_json;if (!resp.Serialize(&resp_json)){return std::string();}// 打包send_str += ProtoCol::Package(resp_json);}else{exit(-1); // 未知错误}}return send_str; // 回掉回去然后进行发送数据}private:handler_t _handler;
};

Calculator.hpp

业务处理（计算）

#pragma once#include "Protocol.hpp"class Calculator
{
public:/*** code: 0 计算正确* code: 1 除零错误* code: 2 取模错误* code: 3 未支持*/Response Exec(Request &req){Response resp;switch (req.GetOper()){case '+':resp.SetResult(req.GetX() + req.GetY());break;case '-':resp.SetResult(req.GetX() - req.GetY());break;case '*':resp.SetResult(req.GetX() * req.GetY());break;case '/':{if (req.GetY() == 0){resp.SetCode(1);}else{resp.SetResult(req.GetX() / req.GetY());}}break;case '%':{if (req.GetY() == 0){resp.SetCode(2);}else{resp.SetResult(req.GetX() % req.GetY());}}break;case '^':resp.SetResult(req.GetX() ^ req.GetY());break;case '|':resp.SetResult(req.GetX() | req.GetY());break;case '&':resp.SetResult(req.GetX() & req.GetY());break;default:resp.SetCode(3);break;}return resp;}~Calculator() {}
};

完整的处理过程

Client.cc

客户端需要进行下面的步骤

1. 构建请求
2. 序列化
3. 打包
4. 发送
5. 接收
6. 反序列化

#include <iostream>
#include <string>
#include <memory>#include "Socket.hpp"
#include "InetAddr.hpp"
#include "Protocol.hpp"void Usage(std::string proc)
{std::cerr << "Usage: " << proc << " <serverip> <serverport>" << std::endl;
}int main(int argc, char *argv[])
{if (argc != 3){Usage(argv[0]);exit(0);}std::string serverip = argv[1];uint16_t serverport = std::stoi(argv[2]);std::unique_ptr<Socket> sockptr = std::make_unique<TcpSocket>();sockptr->BuildClientSocketMethod();InetAddr server(serverport, serverip);if (sockptr->Connect(server)) // 连接{std::string inbuffer;for (;;){// 1. 构建请求Request req;int x, y;char oper;std::cout << "Please Enter X:";std::cin >> x;req.SetX(x);std::cout << "Please Enter Y:";std::cin >> y;req.SetY(y);std::cout << "Please Enter Oper:";std::cin >> oper;req.SetOper(oper);// 2. 序列化std::string jsonstr;req.Serialize(&jsonstr);// std::cout << "jsonstr: \r\n" << jsonstr << std::endl;// 3 打包std::string sendstr = ProtoCol::Package(jsonstr);// std::cout << "sendstr: \r\n" << sendstr << std::endl;// 4. 发送sockptr->Send(sendstr);// 5. 接收sockptr->Recv(&inbuffer);// 6. 反序列化std::string package;int n = ProtoCol::Unpack(inbuffer, &package);if (n > 0){Response resp;bool r = resp.Deserialize(package);if (r){resp.Print();}}}}return 0;
}

UDP是面向数据报的，因此只需要序列化和反序列化。
TCP是面向字节流的，需要考虑保证读到的是一个完整报文、获取有效载荷、序列化、反序列化。

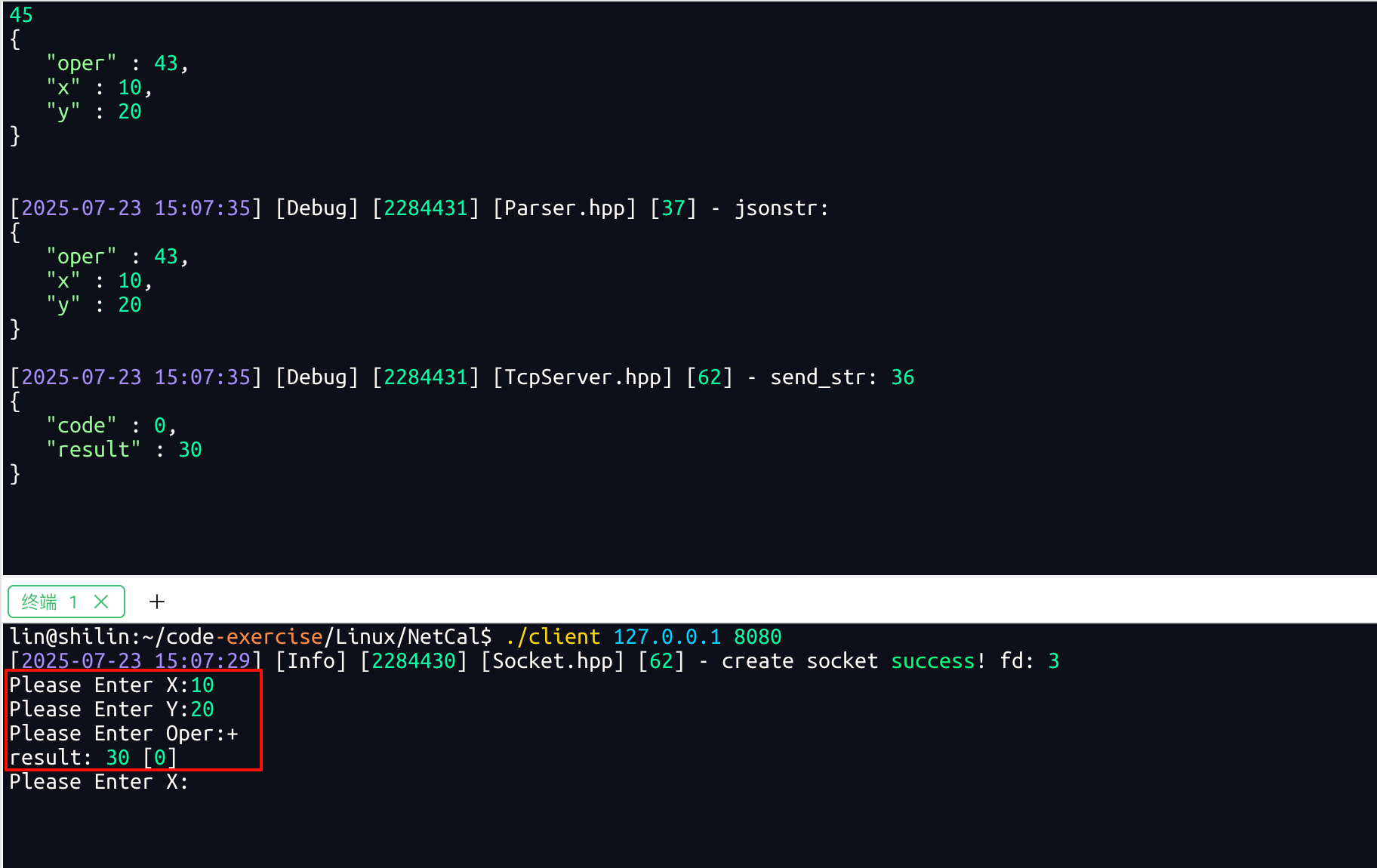

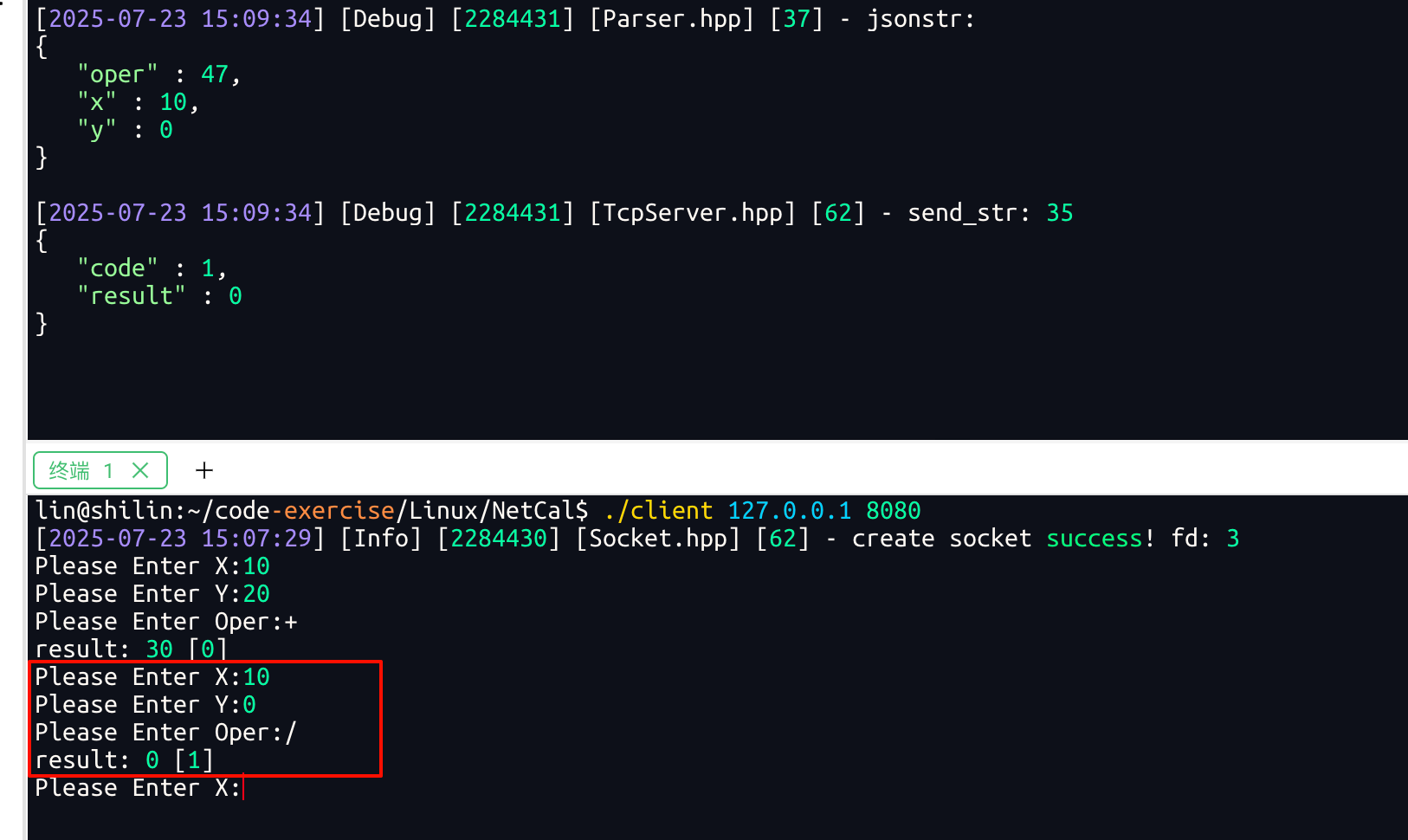

测试：

---

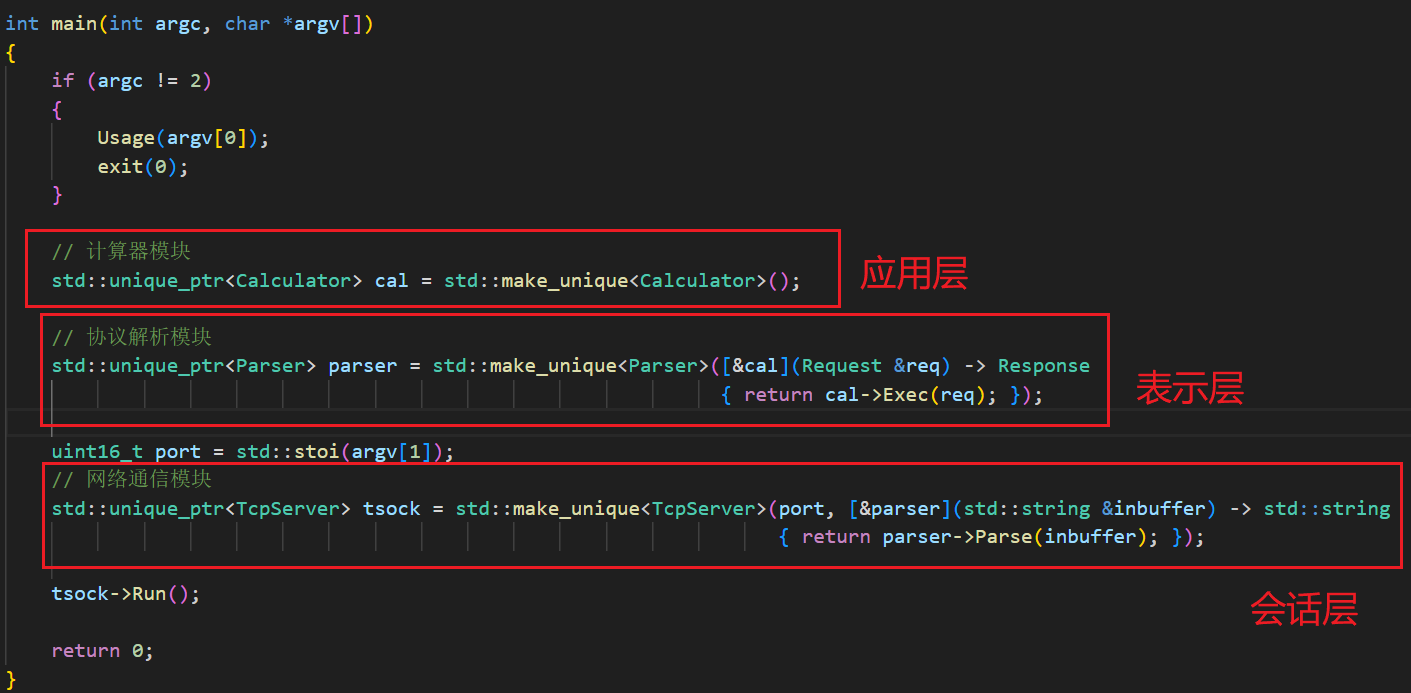

三层解释

未来客户端可能有非常多的协议

解决方法就是：我们就可以在协议中添加协议编号！…end…

手写序列化与反序列化

#pragma once#include <iostream>
#include <memory>
#include <jsoncpp/json/json.h>// #define SelfDefine 1namespace Protocol
{// 问题// 1. 结构化数据的序列和反序列化// 2. 还要解决用户区分报文边界 --- 数据包粘报问题// 总结：// 我们今天定义了几组协议呢？？我们可以同时存在多个协议吗？？？可以// "protocol_code\r\nlen\r\nx op y\r\n" : \r\n不属于报文的一部分，约定const std::string ProtSep = " ";const std::string LineBreakSep = "\r\n";// "len\r\nx op y\r\n" : \r\n不属于报文的一部分，约定std::string Encode(const std::string &message){std::string len = std::to_string(message.size());std::string package = len + LineBreakSep + message + LineBreakSep;return package;}bool Decode(std::string &package, std::string *message){// 除了解包，我还想判断报文的完整性, 能否正确处理具有"边界"的报文auto pos = package.find(LineBreakSep);if (pos == std::string::npos)return false;std::string lens = package.substr(0, pos);int messagelen = std::stoi(lens);int total = lens.size() + messagelen + 2 * LineBreakSep.size();if (package.size() < total)return false;// 至少package内部一定有一个完整的报文了！*message = package.substr(pos + LineBreakSep.size(), messagelen);package.erase(0, total);return true;}class Request{public:Request() : _data_x(0), _data_y(0), _oper(0){}Request(int x, int y, char op) : _data_x(x), _data_y(y), _oper(op){}void Debug(){std::cout << "_data_x: " << _data_x << std::endl;std::cout << "_data_y: " << _data_y << std::endl;std::cout << "_oper: " << _oper << std::endl;}void Inc(){_data_x++;_data_y++;}// 结构化数据->字符串bool Serialize(std::string *out){
#ifdef SelfDefine // 条件编译*out = std::to_string(_data_x) + ProtSep + _oper + ProtSep + std::to_string(_data_y);return true;
#elseJson::Value root;root["datax"] = _data_x;root["datay"] = _data_y;root["oper"] = _oper;Json::FastWriter writer;*out = writer.write(root);return true;
#endif}bool Deserialize(std::string &in) // "x op y" [){
#ifdef SelfDefineauto left = in.find(ProtSep);if (left == std::string::npos)return false;auto right = in.rfind(ProtSep);if (right == std::string::npos)return false;_data_x = std::stoi(in.substr(0, left));_data_y = std::stoi(in.substr(right + ProtSep.size()));std::string oper = in.substr(left + ProtSep.size(), right - (left + ProtSep.size()));if (oper.size() != 1)return false;_oper = oper[0];return true;
#elseJson::Value root;Json::Reader reader;bool res = reader.parse(in, root);if(res){_data_x = root["datax"].asInt();_data_y = root["datay"].asInt();_oper = root["oper"].asInt();}return res;
#endif}int GetX() { return _data_x; }int GetY() { return _data_y; }char GetOper() { return _oper; }private:// _data_x _oper _data_y// 报文的自描述字段// "len\nx op y\n" : \n不属于报文的一部分，约定// 很多工作都是在做字符串处理！int _data_x; // 第一个参数int _data_y; // 第二个参数char _oper;  // + - * / %};class Response{public:Response() : _result(0), _code(0){}Response(int result, int code) : _result(result), _code(code){}bool Serialize(std::string *out){
#ifdef SelfDefine*out = std::to_string(_result) + ProtSep + std::to_string(_code);return true;
#elseJson::Value root;root["result"] = _result;root["code"] = _code;Json::FastWriter writer;*out = writer.write(root);return true;
#endif}bool Deserialize(std::string &in) // "_result _code" [){
#ifdef SelfDefineauto pos = in.find(ProtSep);if (pos == std::string::npos)return false;_result = std::stoi(in.substr(0, pos));_code = std::stoi(in.substr(pos + ProtSep.size()));return true;
#elseJson::Value root;Json::Reader reader;bool res = reader.parse(in, root);if(res){_result = root["result"].asInt();_code = root["code"].asInt();}return res;
#endif}void SetResult(int res) { _result = res; }void SetCode(int code) { _code = code; }int GetResult() { return _result; }int GetCode() { return _code; }private:// "len\n_result _code\n"int _result; // 运算结果int _code;   // 运算状态};// 简单的工厂模式，建造类设计模式class Factory{public:std::shared_ptr<Request> BuildRequest(){std::shared_ptr<Request> req = std::make_shared<Request>();return req;}std::shared_ptr<Request> BuildRequest(int x, int y, char op){std::shared_ptr<Request> req = std::make_shared<Request>(x, y, op);return req;}std::shared_ptr<Response> BuildResponse(){std::shared_ptr<Response> resp = std::make_shared<Response>();return resp;}std::shared_ptr<Response> BuildResponse(int result, int code){std::shared_ptr<Response> req = std::make_shared<Response>(result, code);return req;}};
}
