SMTP+VRRP实验

news 2025/7/23 12:18:17

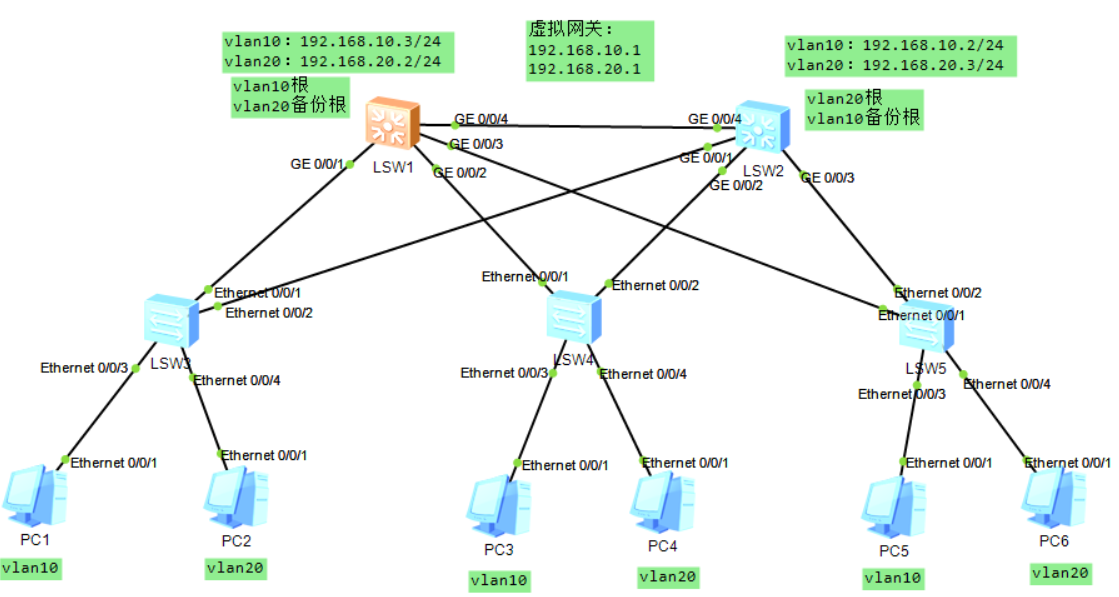

拓扑图：

LSW3，4，5：

[Huawei]vlan batch 10 20

[Huawei]int e0/0/3

[Huawei-Ethernet0/0/3]port link-type access

[Huawei-Ethernet0/0/3]port default vlan 10

[Huawei-Ethernet0/0/3]int e0/0/4

[Huawei-Ethernet0/0/4]port link-type access

[Huawei-Ethernet0/0/4]port default vlan 20

[Huawei-Ethernet0/0/4]q

[Huawei]port-group group-member e0/0/1 e0/0/2

[Huawei-port-group]port link-type trunk

[Huawei-port-group]port trunk allow-pass vlan all

LSW1，2：

[Huawei]vlan batch 10 20

[Huawei]port-group group-member g0/0/1 to g0/0/4

[Huawei-port-group]port link-type trunk

[Huawei-port-group]port trunk allow-pass vlan all

MSTP配置

LSW1：

[Huawei]stp enable

[Huawei]stp mode mstp

[Huawei]stp region-configuration

[Huawei-mst-region]region-name A

[Huawei-mst-region]revision-level 2

[Huawei-mst-region]instance 10 vlan 10

[Huawei-mst-region]instance 20 vlan 20

[Huawei-mst-region]active region-configuration

[Huawei-mst-region]q

[Huawei]stp instance 10 priority 4096

[Huawei]stp instance 20 priority 8192

[Huawei]stp instance 0 priority 4096

LSW2：

[Huawei]stp enable

[Huawei]stp mode mstp

[Huawei]stp region-configuration

[Huawei-mst-region]region-name A

[Huawei-mst-region]revision-level 2

[Huawei-mst-region]instance 10 vlan 10

[Huawei-mst-region]instance 20 vlan 20

[Huawei-mst-region]active region-configuration

[Huawei-mst-region]q

[Huawei]stp instance 10 priority 8192

[Huawei]stp instance 20 priority 4096

[Huawei]stp instance 0 priority 8192

LSW3，4，5：

[Huawei]stp enable

[Huawei]stp mode mstp

[Huawei]stp region-configuration

[Huawei-mst-region]region-name A

[Huawei-mst-region]revision-level 2

[Huawei-mst-region]instance 10 vlan 10

[Huawei-mst-region]instance 20 vlan 20

[Huawei-mst-region]active region-configuration

LSW3上配置边缘端口：

[Huawei]port-group group-member e0/0/3 e0/0/4

[Huawei-port-group]stp edged-port enable

LSW3上开启边缘端口保护：

[Huawei]stp bpdu-protection

在LSW4的e0/0/3接口开启根桥保护：

[Huawei]int e0/0/3

[Huawei-Ethernet0/0/3]stp root-protection

VRRP

LSW1：

[Huawei]int vlan 10

[Huawei-Vlanif10]ip address 192.168.10.3 24

[Huawei-Vlanif10]vrrp vrid 10 virtual-ip 192.168.10.1

[Huawei-Vlanif10]vrrp vrid 10 priority 110

[Huawei-Vlanif10]int vlan 20

[Huawei-Vlanif20]ip address 192.168.20.2 24

[Huawei-Vlanif20]vrrp vrid 20 virtual-ip 192.168.20.1

LSW2：

[Huawei]int vlan 10

[Huawei-Vlanif10]ip address 192.168.10.2 24

[Huawei-Vlanif10]vrrp vrid 10 virtual-ip 192.168.10.1

[Huawei-Vlanif10]int vlan 20

[Huawei-Vlanif20]ip address 192.168.20.3 24

[Huawei-Vlanif20]vrrp vrid 20 virtual-ip 192.168.20.1

[Huawei-Vlanif20]vrrp vrid 20 priority 110

在LSW1的g0/0/1接口跟踪：

Huawei]int vlan 10

[Huawei-Vlanif10]vrrp vrid 10 track interface g0/0/1 reduced 20（接口故障后当前路由器组10优先级的值减20）
