FPGA自学——存储器模型

news 2025/7/23 8:51:19

FPGA自学——存储器模型

文章目录

FPGA自学——存储器模型
- 一、IP核
- 二、ROM（read only memory）
- 三、ROM的IP核调用
- 四、RAM（random access memory）
- 五、RAM的IP核调用
总结
- 1.不同波形的使用的存储器
- 2.块与分布式的选择
- 3.FPGA与模块的容量资源计算

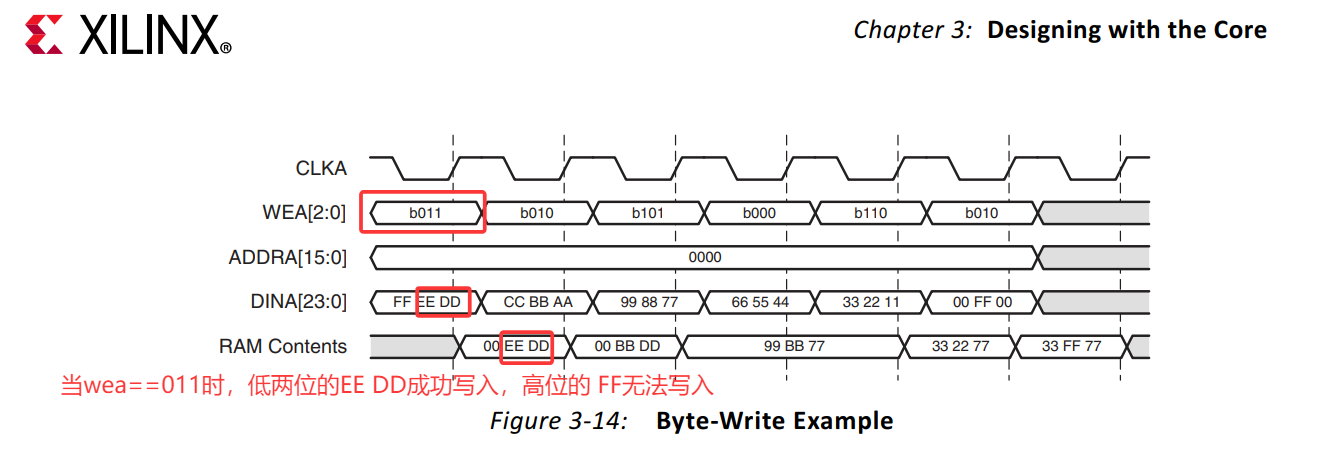

- 4.控制写入的ena和wea的区别

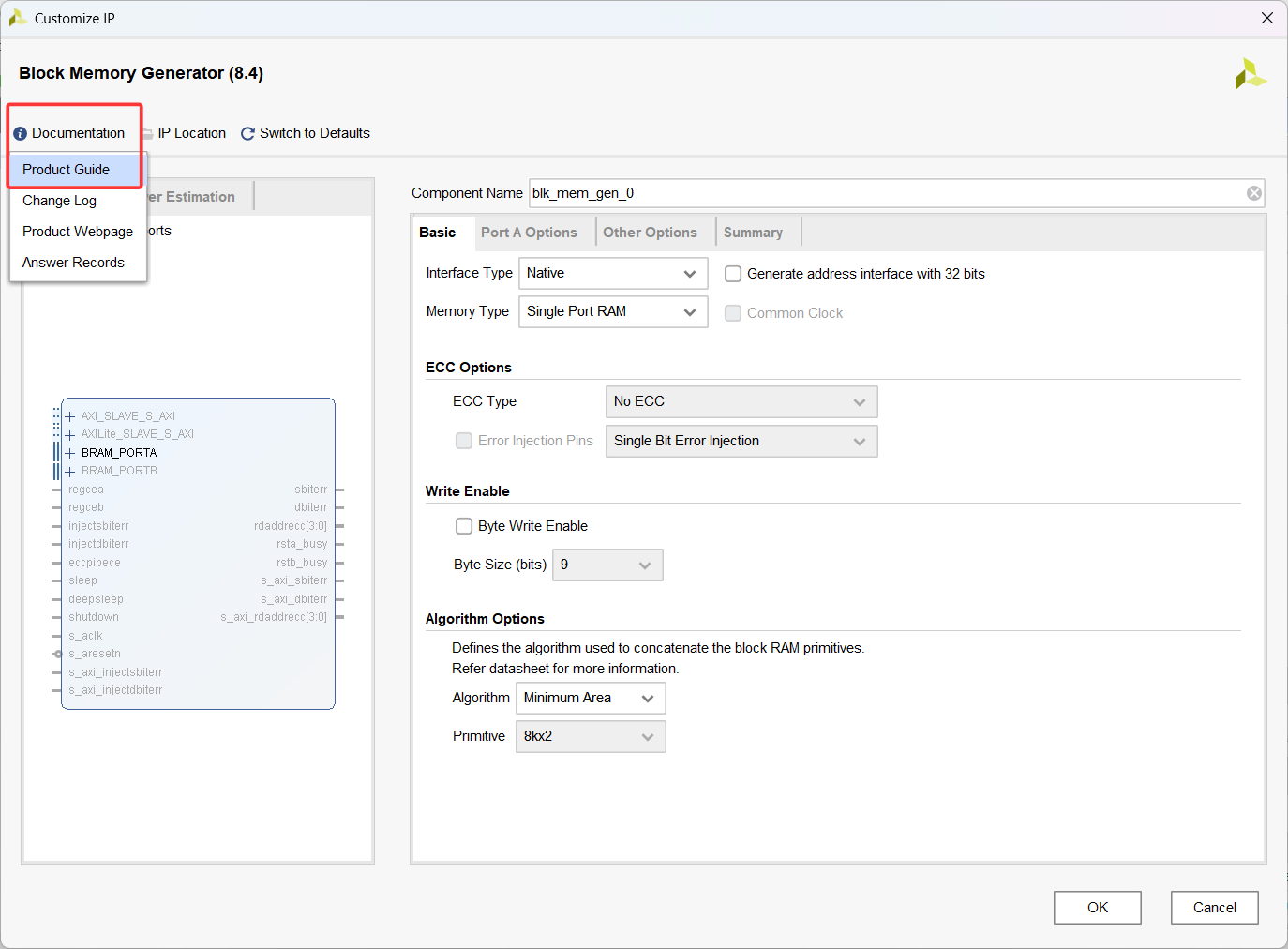

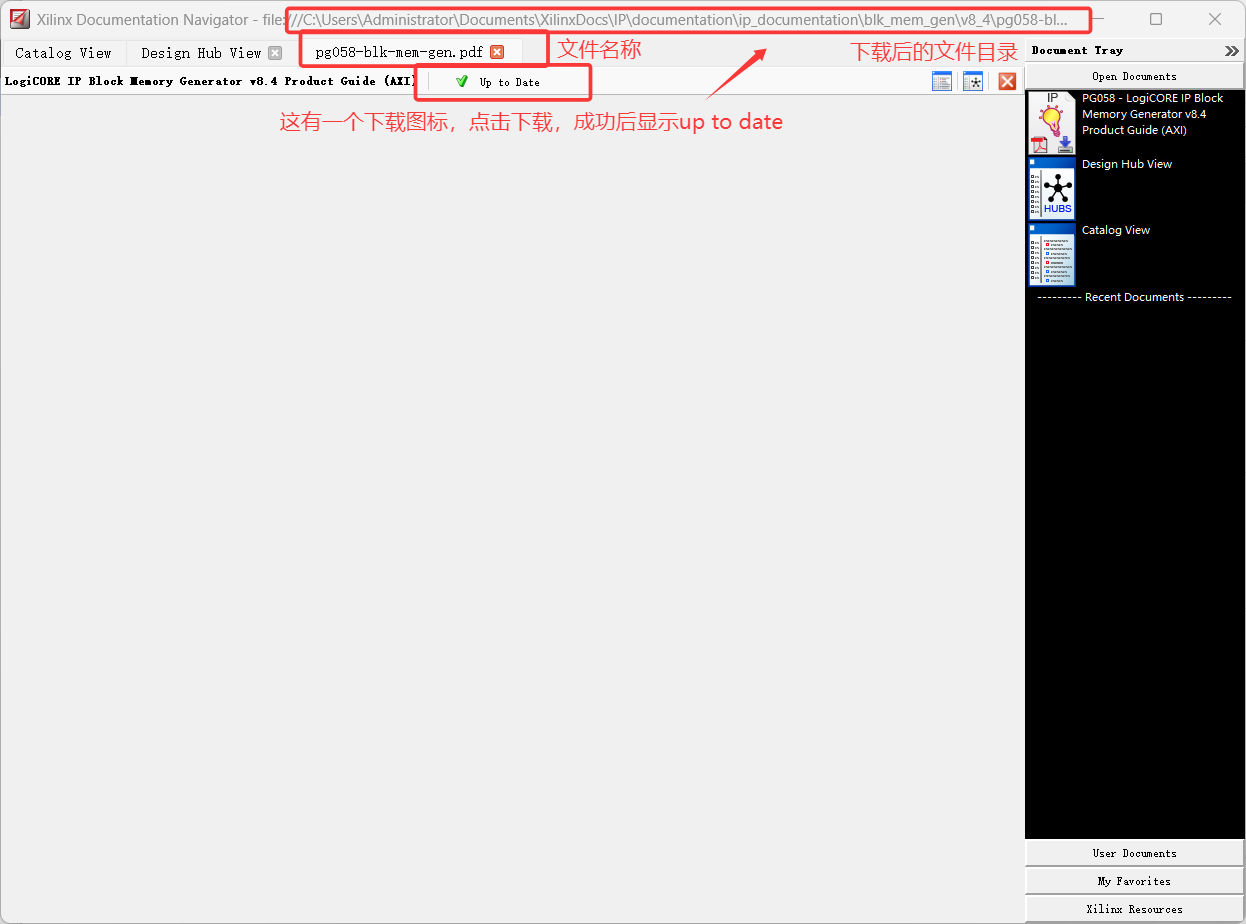

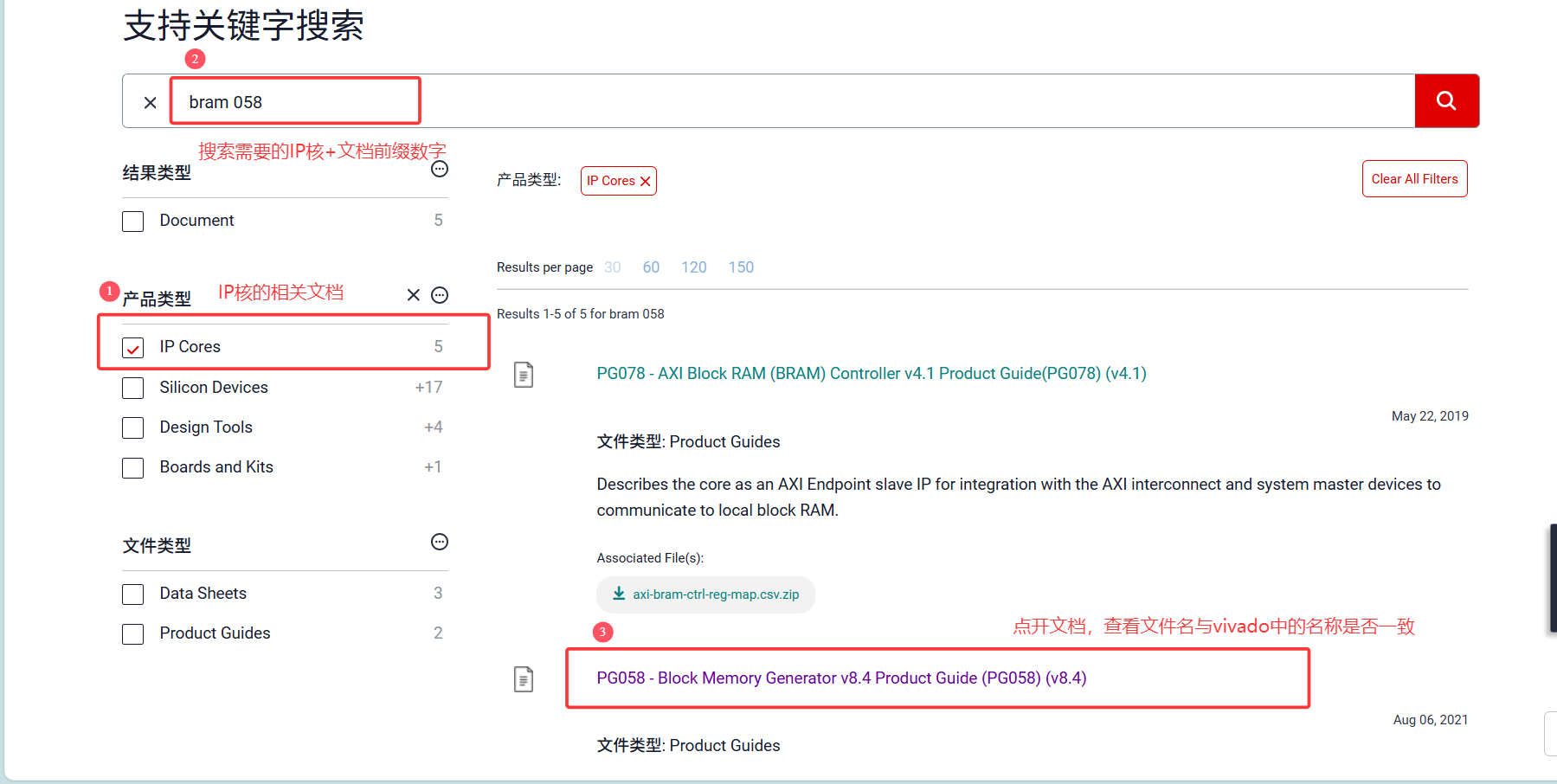

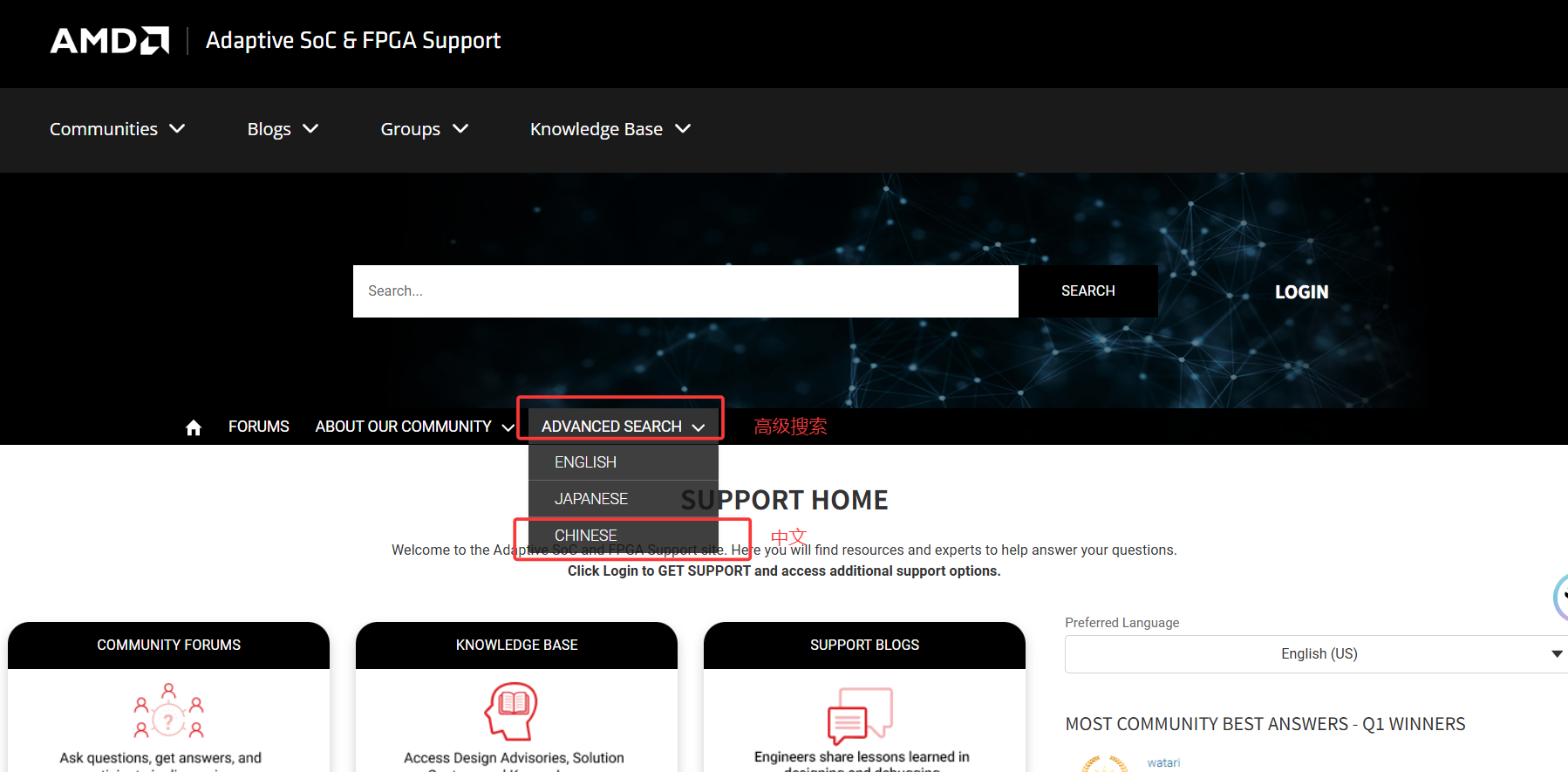

- 5.下载手册资源的方式

一、IP核

一）概念：是指芯片中具有独立功能的电路模块的成熟设计

二）常见IP核：

1.逻辑运算：与、或、非、异或等基本逻辑运算单元和复用器、循环位移器、三态缓存器和解码器等相对复杂的逻辑运算模块

2.数学运算：分为整数运算和浮点运算

整数运算：加法器、减法器、乘法器、除法器、比较器、计数器和绝对值计算器

浮点运算：浮点数加法器、浮点数减法器、浮点数乘法器、浮点数除法器、浮点数平方根计算器、浮点数指数计算器

3.存储器IP：移位寄存器、触发器、锁存器的简单的存储器IP核和较为复杂ROM、RAM、FIFO和Flash存储器等模块

4.输入/输出IP核：时钟控制器、锁相环（PLL），低电压差分信号（LVDS）、收发器、双数据速率（DDR）I/O、访问外部存储器的DQ-DQS I/O，I/O缓存器

5.数字信号处理IP核：有限冲激响应滤波（FIR）编译器，级联积分梳状（CIC）滤波器编译器、数控振荡器（NCO）编译器以及快速傅里叶交换（FFT）等IP核，用于数字信号系统设计

6.数字通信IP核：RS码编通器、循环冗余校验（CRC）编译器、8B/10B编/译码器、SONET/SDH物理层IP核

7.图像处理IP核：2D FIR滤波器、2D中值滤波器、α混合器、视频监视器、色度重采样器、图像裁剪器、视频输入和输出模块、测试模板生成器、视频跟踪系统模块

8.芯片接口IP核：数字视频广播（DVB）的异步串行接口（AS1）、10/100/1000Mbps以太网接口、DDR和DDR2 SDRAM控制器、存储器物理层访问接口、PCI/PCI Expresso编译器、Rapidlo和用于数字电视信号传输的串行数字接口（SDI）

9.设计调试IP核：ILA逻辑分析仪、串行和并行Flash加载器、系统内的源和探测模块、虚拟JTAG

10.其他

三）应用示例

情况1： 某芯片，有500个寄存器，需要在上电的时候由FPGA向这些寄存器中写入初始值，初始值通过相应的文档给出来了具体值，这些值都是已知的

特点： 数据量较多；数值已知固定；上电工作（一次）；只需要读取

功能选用： ROM：只读存储器

情况2： 信号源（ADC）以1微妙一个的速率产生12位的数据现要求获得连续1毫秒内的数据，通过串口以115200的波特率发送到电脑

特点： 数据量1000（总数有限）；数据内容未知；数据的使用速度低于数据的产生速度（速率不匹配）；需要重复利用（位宽不同）

速度计算： 串口——以两次六位的方式进行传输，每次传输的bit数（（起始位+停止位）+6）bit = 8bit

每个bit传输的时间为1000_000_000ns/115200 ≈ 8680ns ，一组数据传输8680ns*8 = 69440ns = 69.4微妙

数据源——1微妙产生两组数据，一组数据的产生 = 0.5微妙

存在问题： 数据生产（12）和消耗（6）的位宽不同——需要重复利用

功能选用： RAM：可读可写

二、ROM（read only memory）

定义：只读存储器

特点：非易失性，断电后数据不会丢失

应用：嵌入电脑主板或者做移动存储介质，体积够小，提供的容量可以比光盘核软盘的大，速度也不慢

延展:

EPROM	Erasable Program ROM （可擦除编程ROM）	紫外线光擦除
EEPROM	Electric Erasable Program ROM （电可擦除编程ROM）	一次擦除一个字节
FLASH		按块擦除

三、ROM的IP核调用

1.新建一个rom_test的工程文件

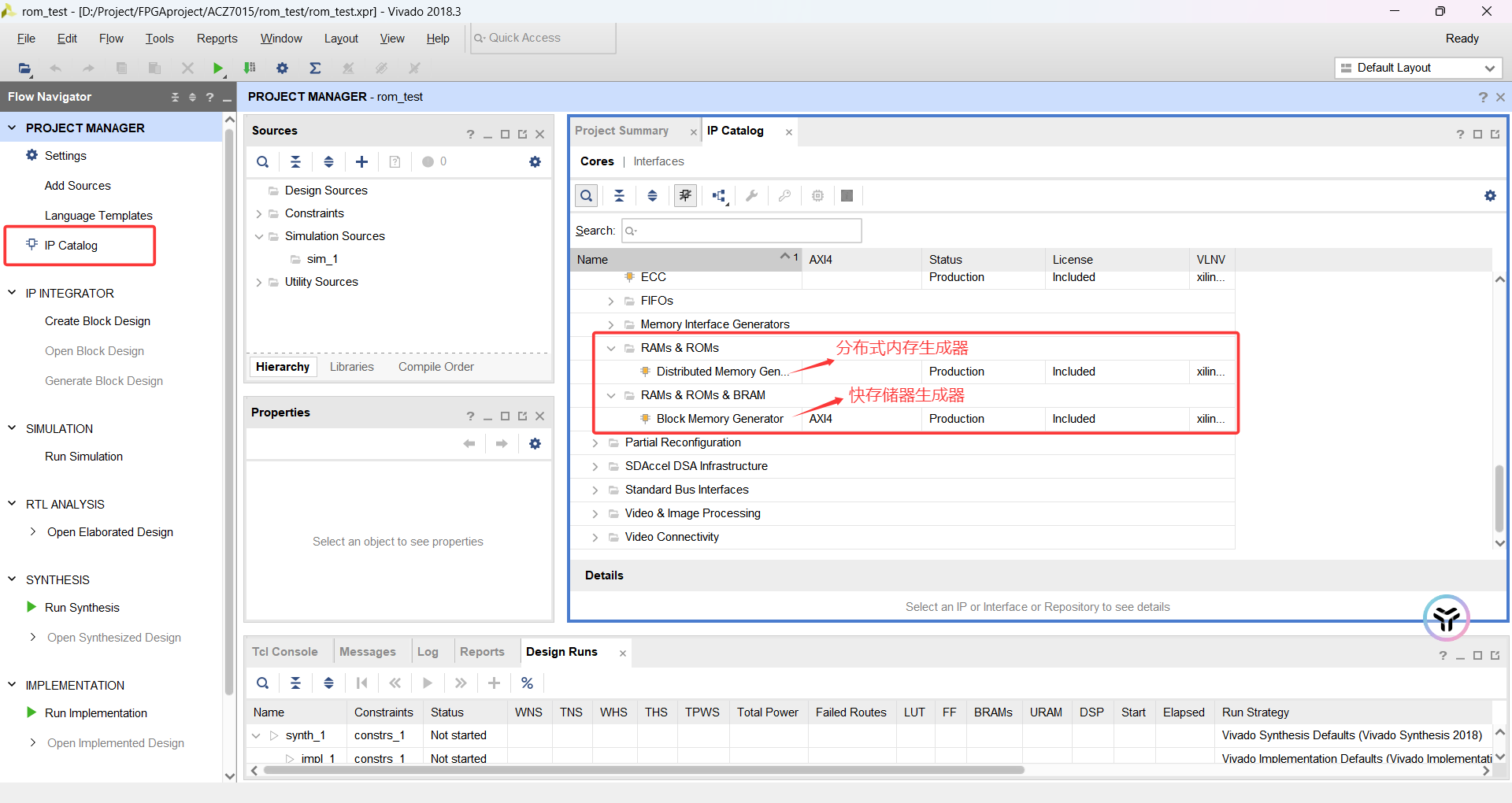

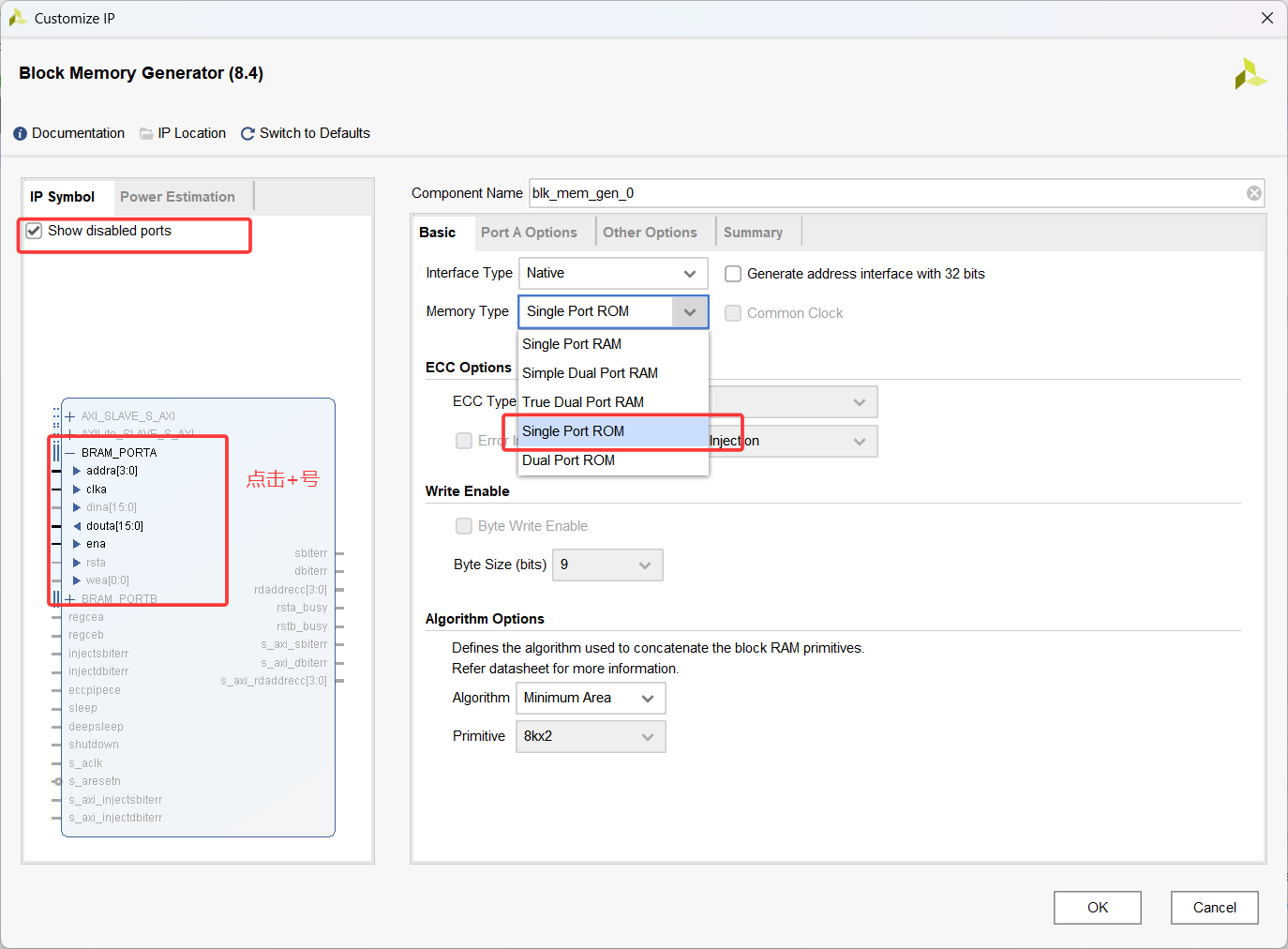

2.选择对应的IP核，选择块存储器生存器

在这里插入图片描述

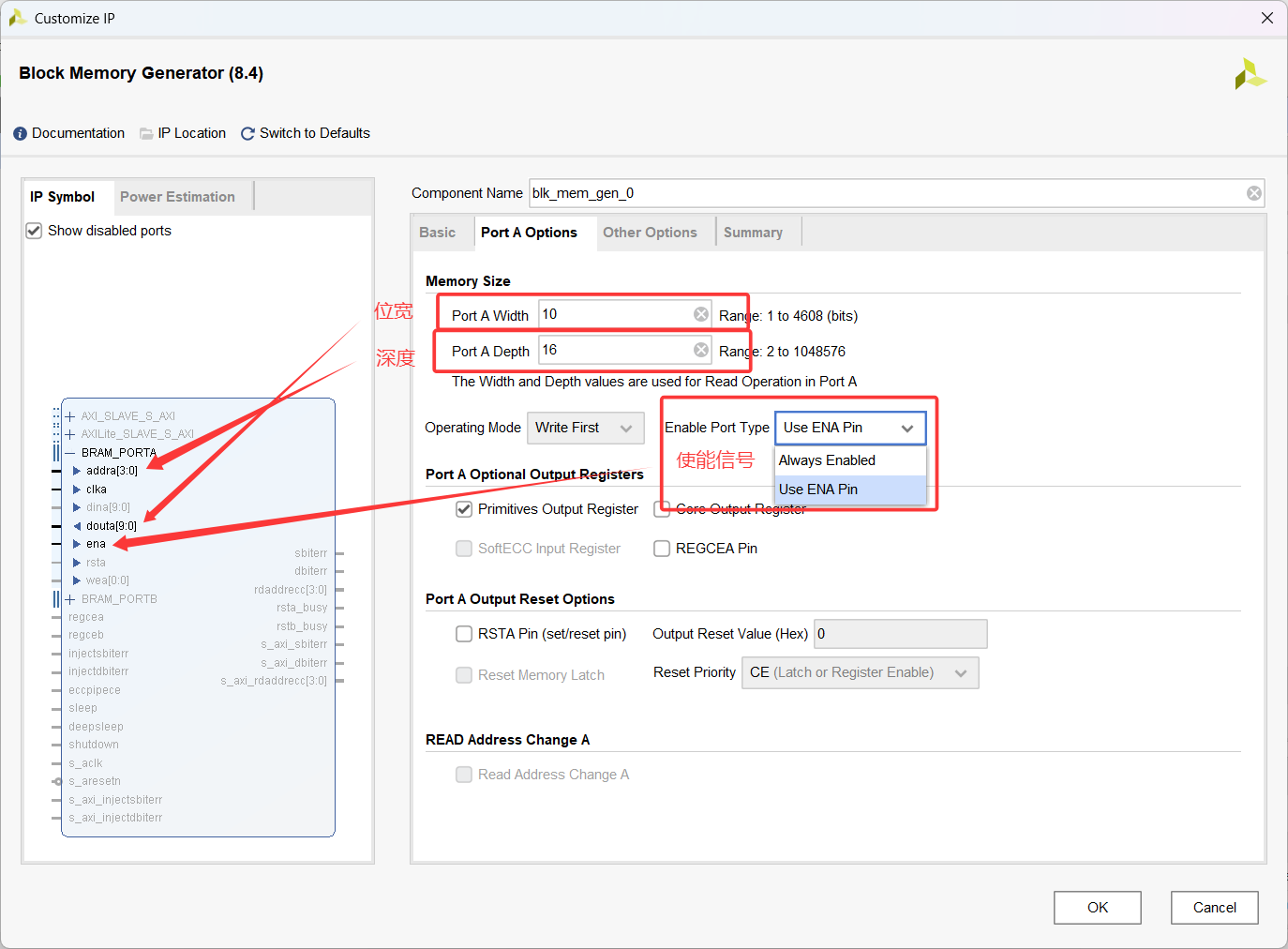

3.配置相关参数
在这里插入图片描述

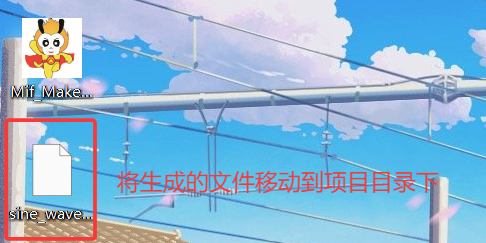

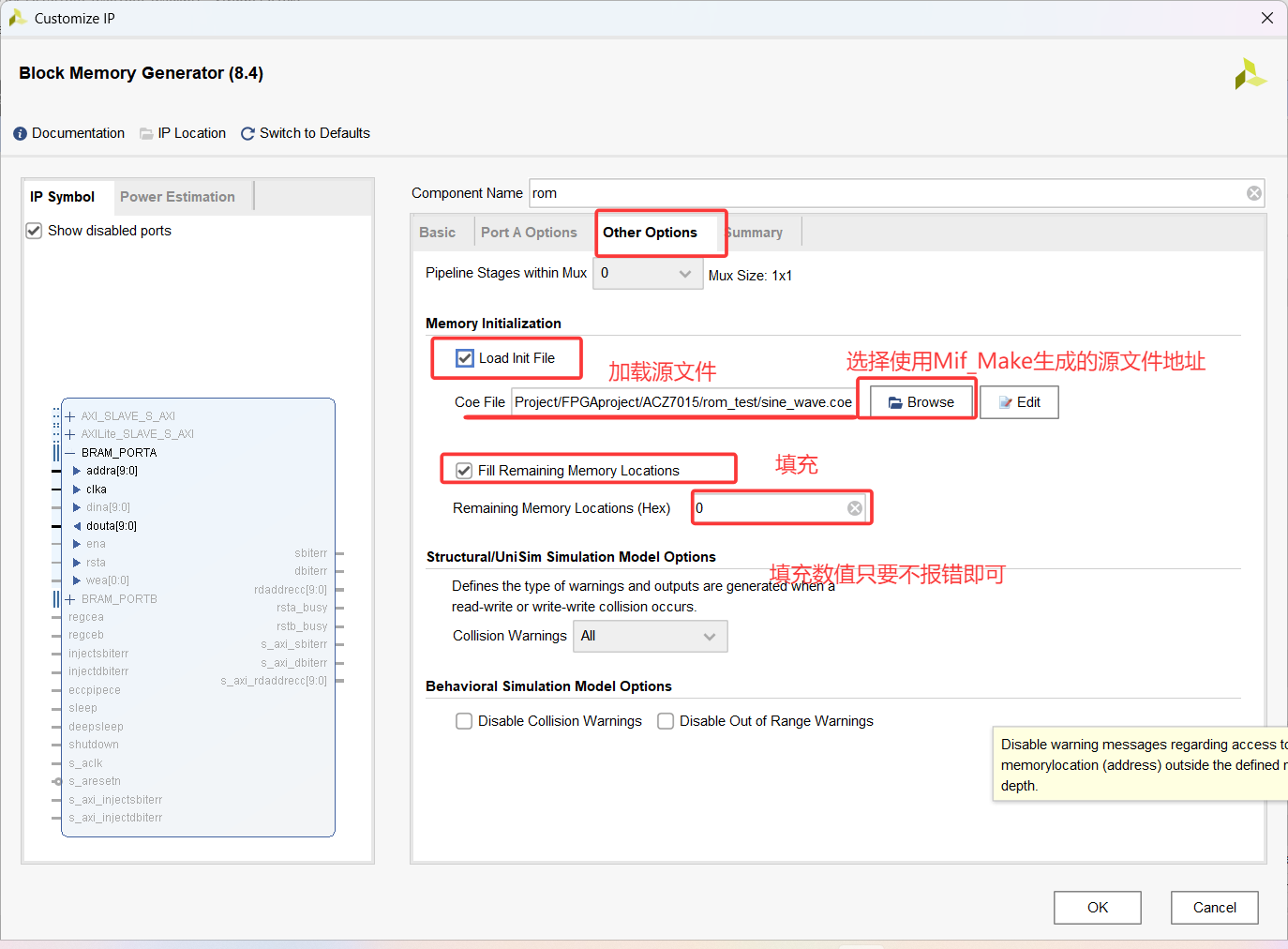

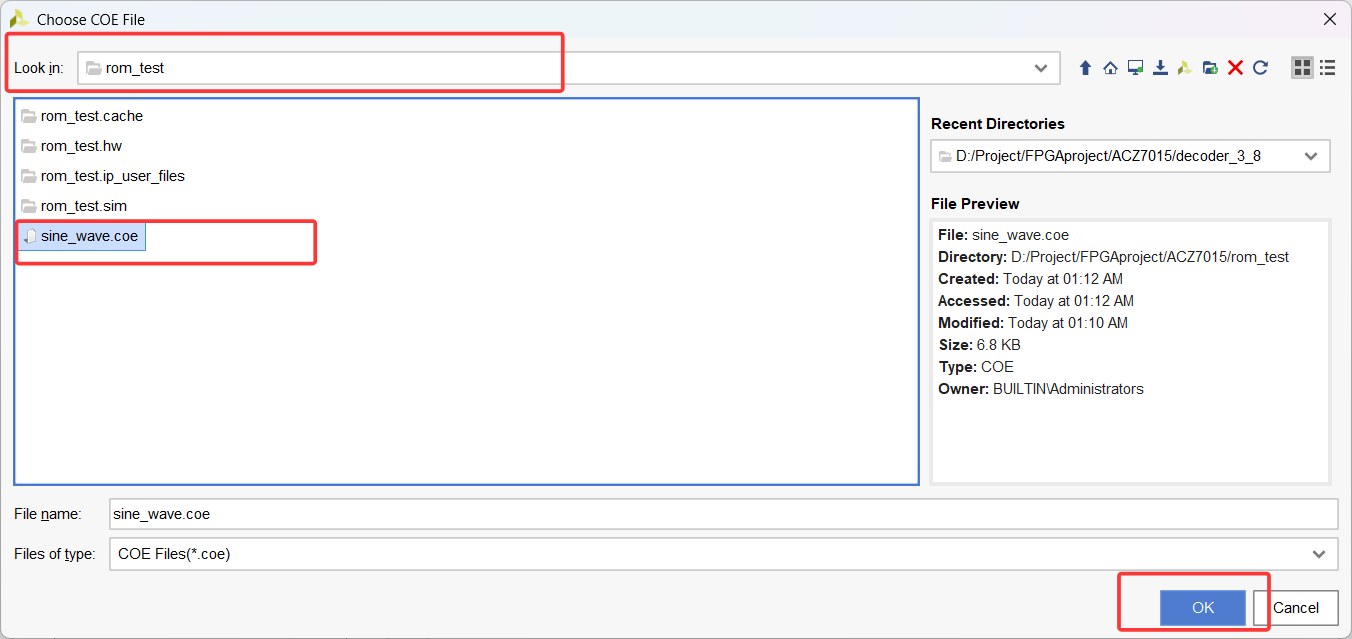

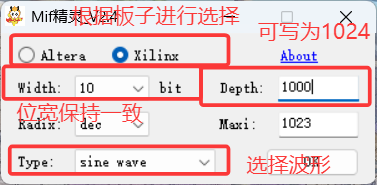

4.生成并加载rom的初始化文件

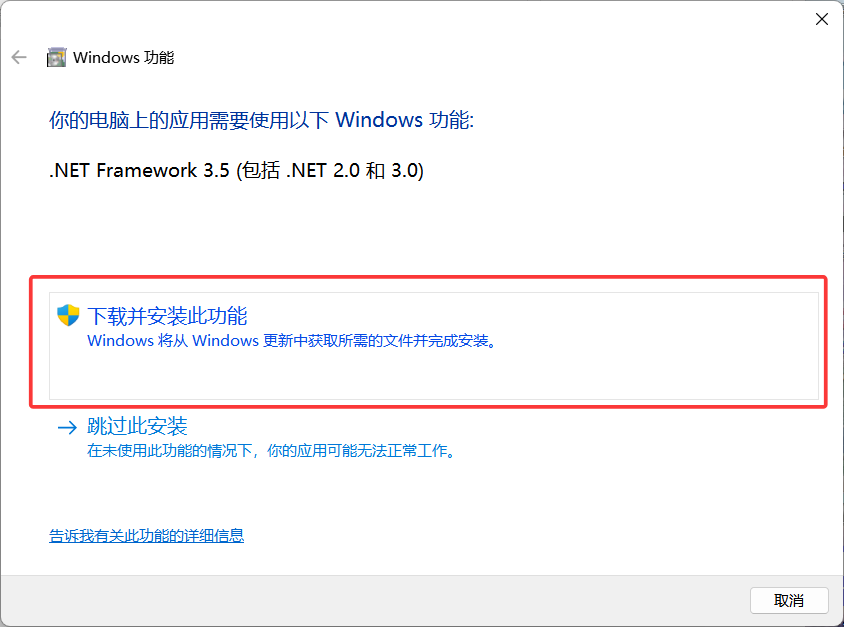

在【原创】Mif精灵/mif(coe)文件生成器 - 芯路恒资料与技术支持专区 - 芯路恒电子技术论坛 - Powered by Discuz!下载Mif_Make_V2.4_exe.zip文件，并压缩打开使用

在这里插入图片描述

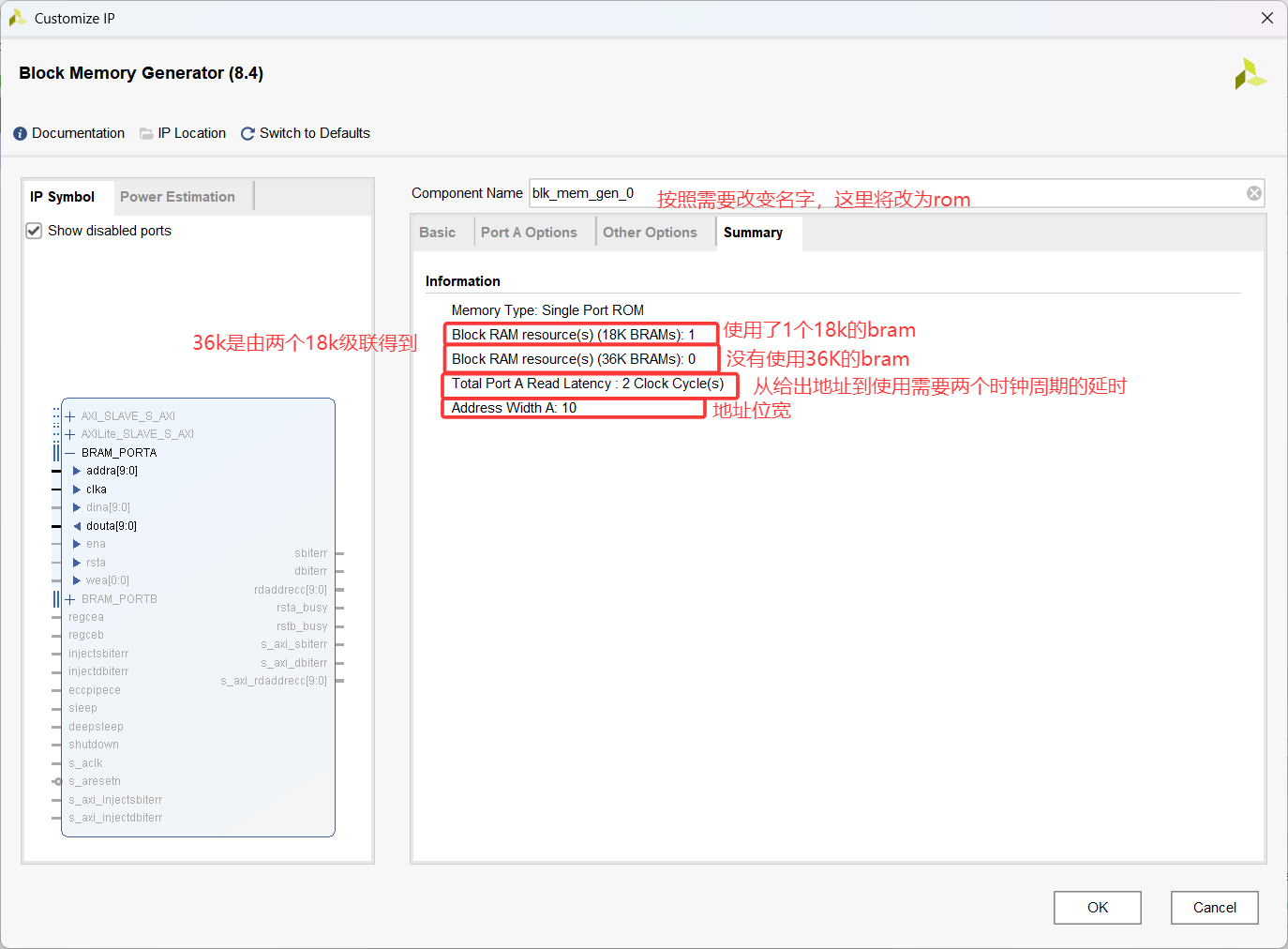

5.查看总结

在这里插入图片描述

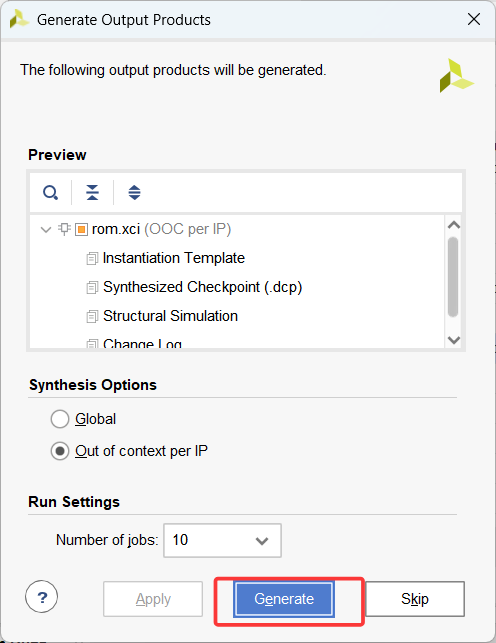

6.生成

在这里插入图片描述

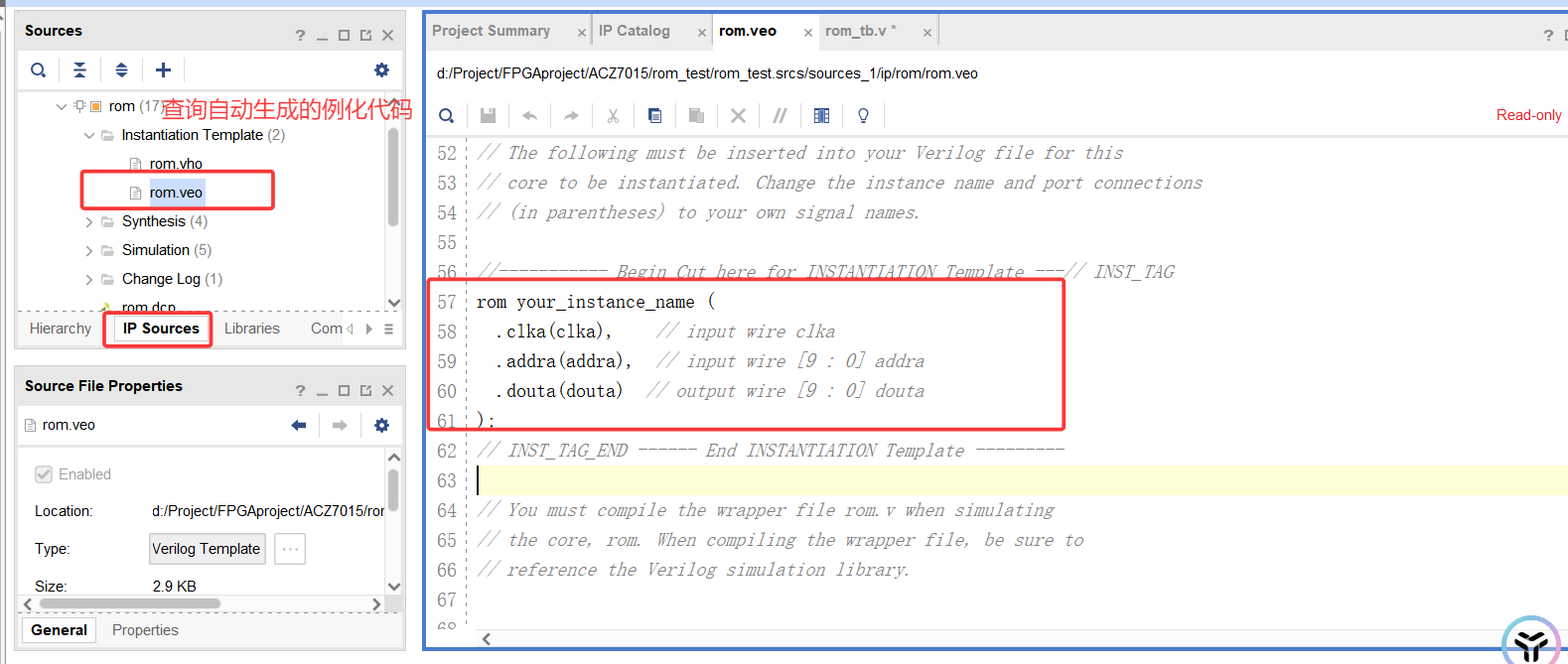

7.查看IP核相关的代码

找到例化代码

在这里插入图片描述

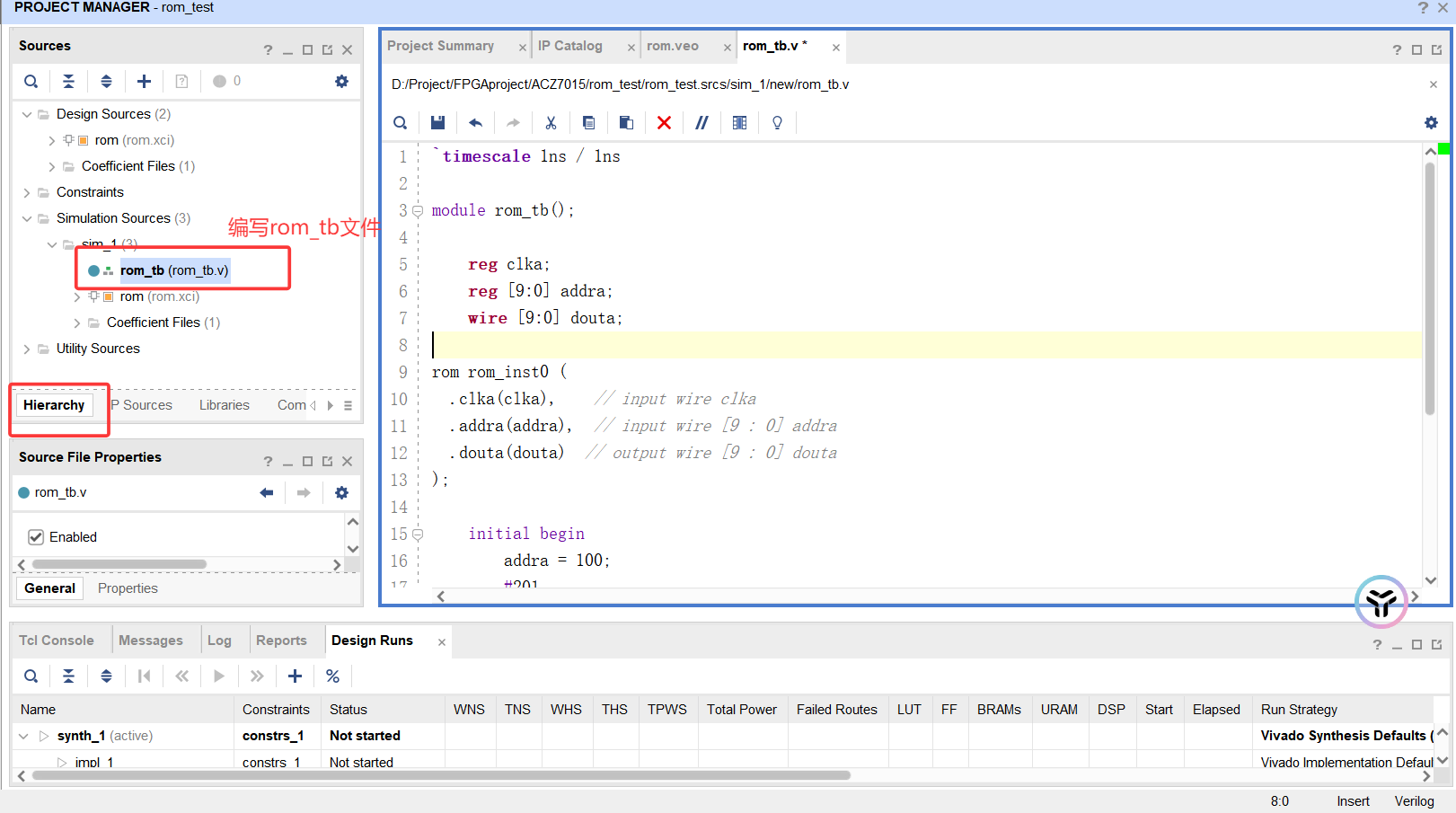

8.编写测试文件

在这里插入图片描述

`timescale 1ns / 1psmodule rom_tb();reg clka;reg [9:0] addra;wire [9:0] douta;rom rom_inst0 (.clka(clka),    // input wire clka.addra(addra),  // input wire [9 : 0] addra.douta(douta)  // output wire [9 : 0] douta
);//产生时钟，以50MHz为准initial clka = 1;always #10 clka = ~clka;//也可以写为clka = !clka;initial beginaddra = 100;#201;repeat(30000) begin //repeat循环addra = addra + 1'b1;#20;end#2000;$stop;end
endmodule

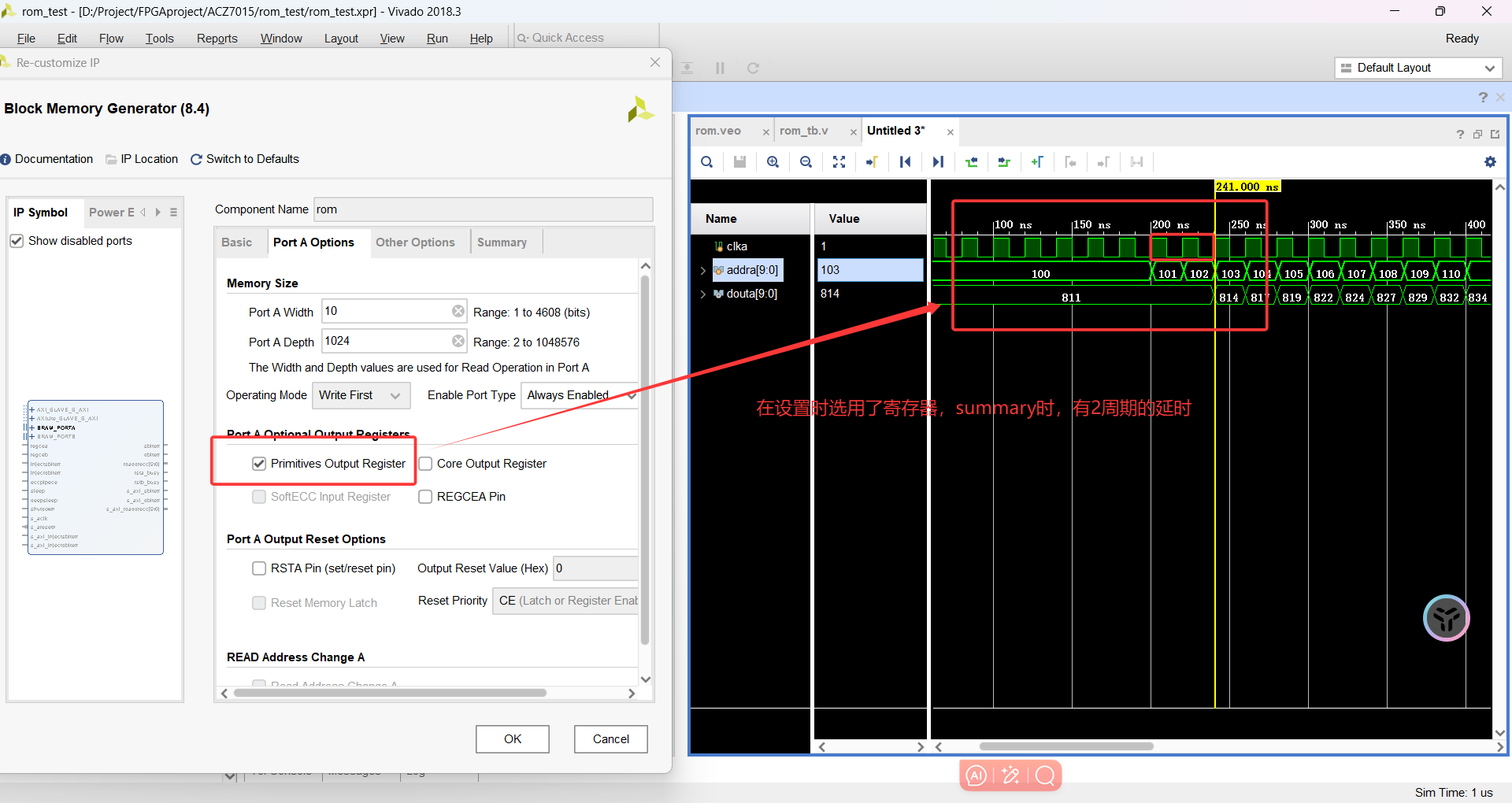

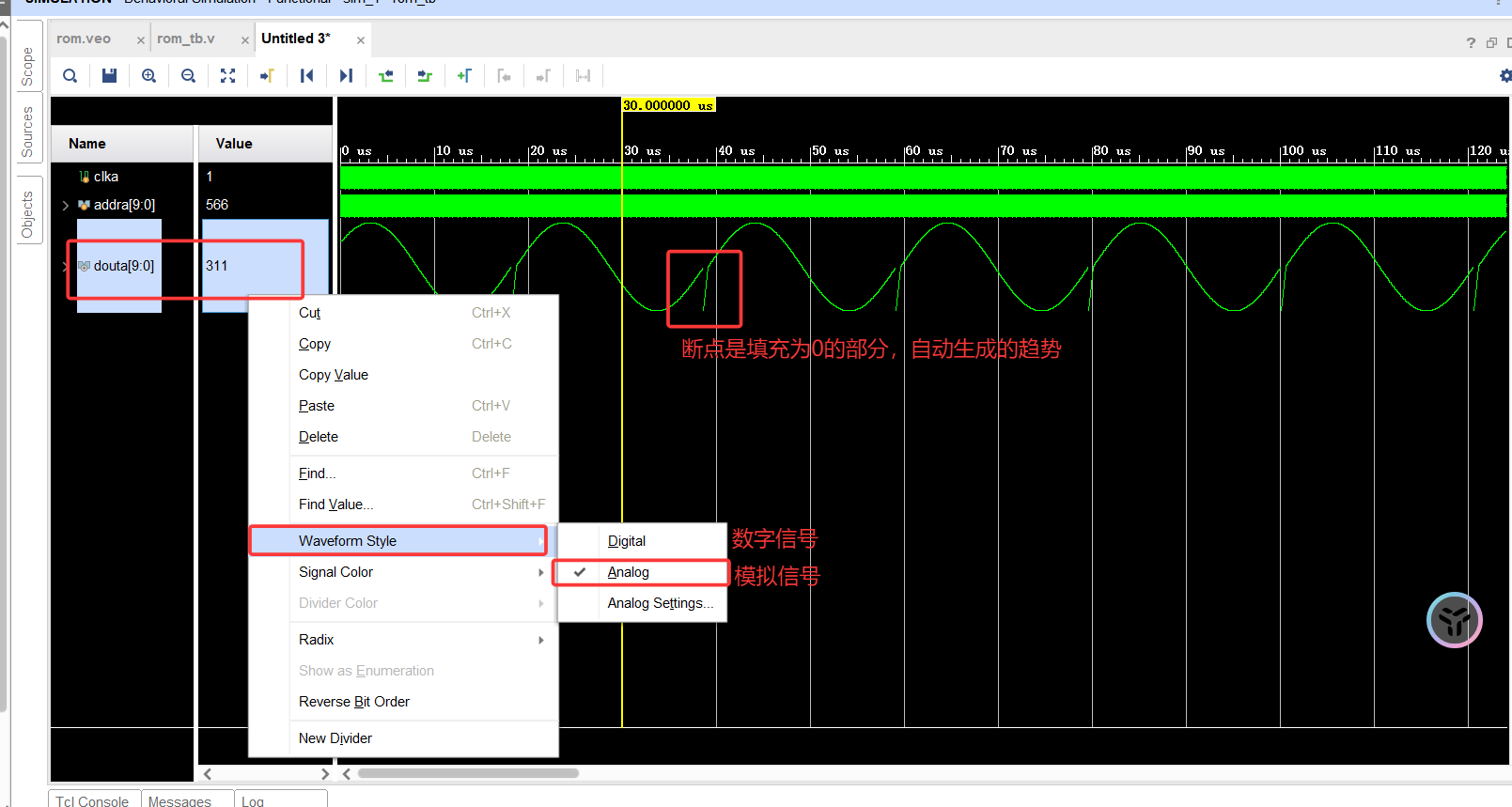

9.查看波形

数字波形，修改为十进制进行查看

在这里插入图片描述

模拟波形

在这里插入图片描述

四、RAM（random access memory）

一）介绍

定义：随机存储器，它可以随时把数据写入到任何一指定地址的存储单元，也可以随时从任一指定地址读出数据，其读写速度由时钟频率决定，主要用来存放程序以及程序执行过程中产生的数据，运算结果等

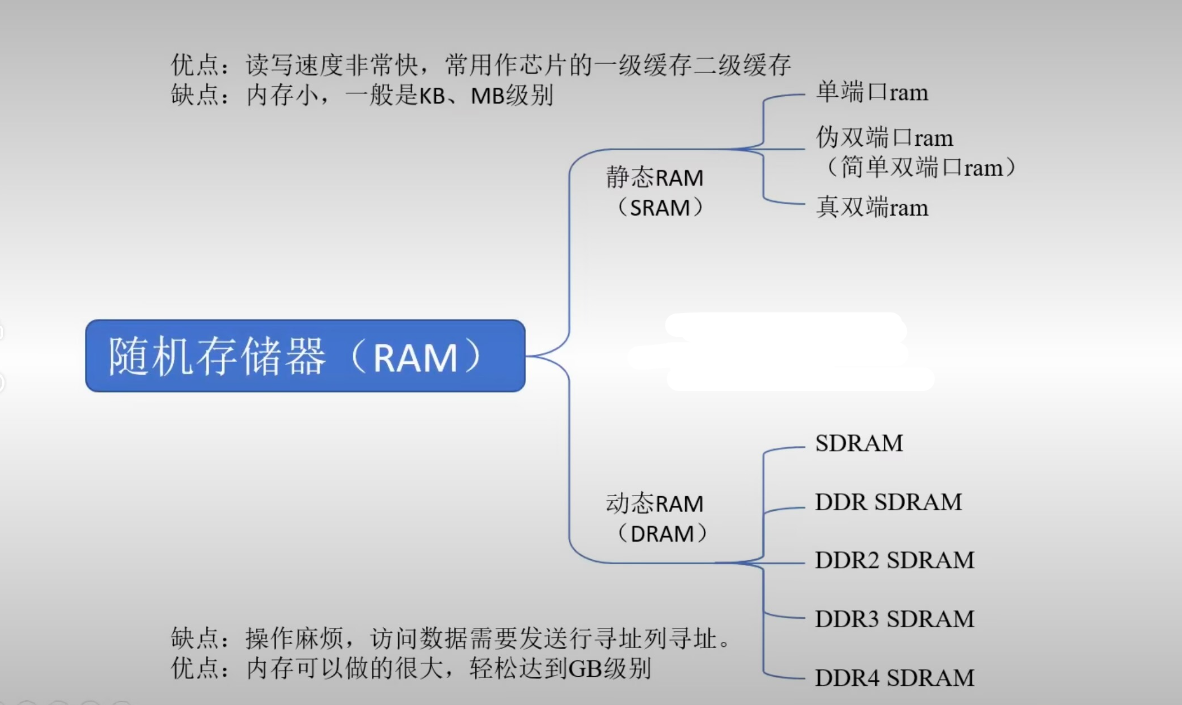

种类：

在这里插入图片描述

五、RAM的IP核调用

1.创建一个ram_test的项目工程文件

2.选用block ram的IP核

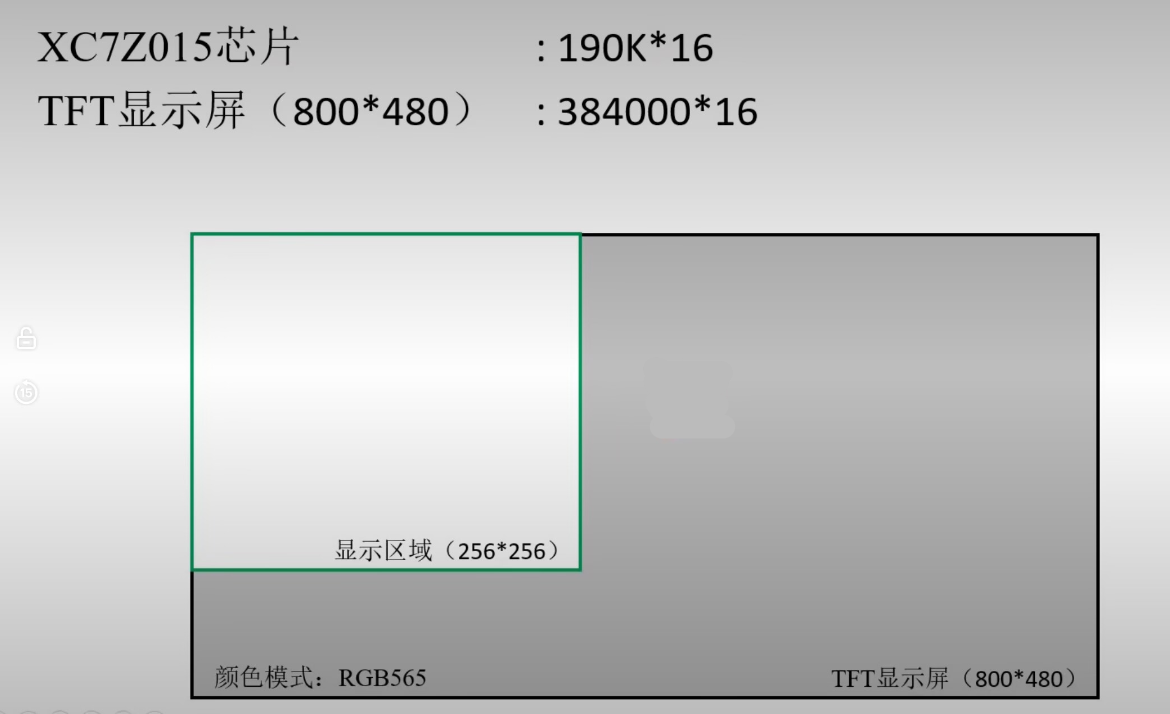

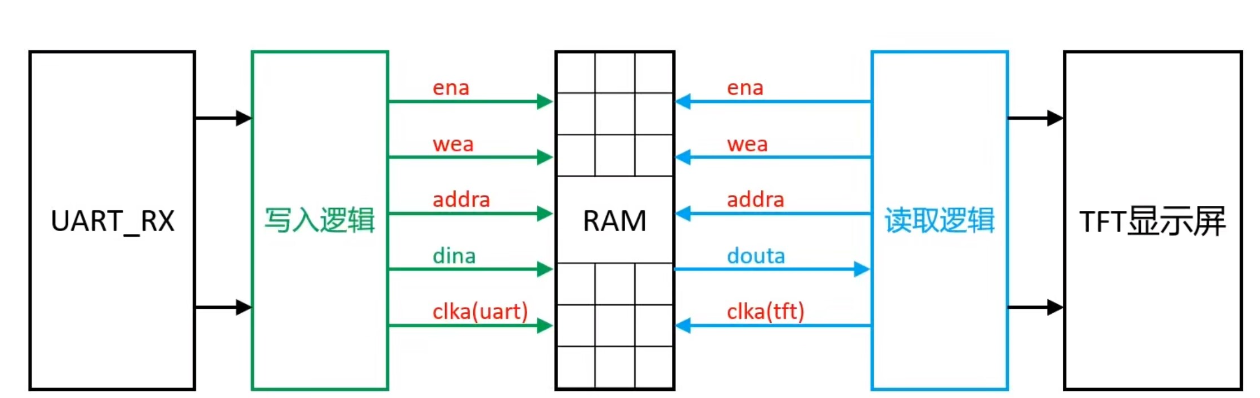

3.设计数据流向模块图

在这里插入图片描述

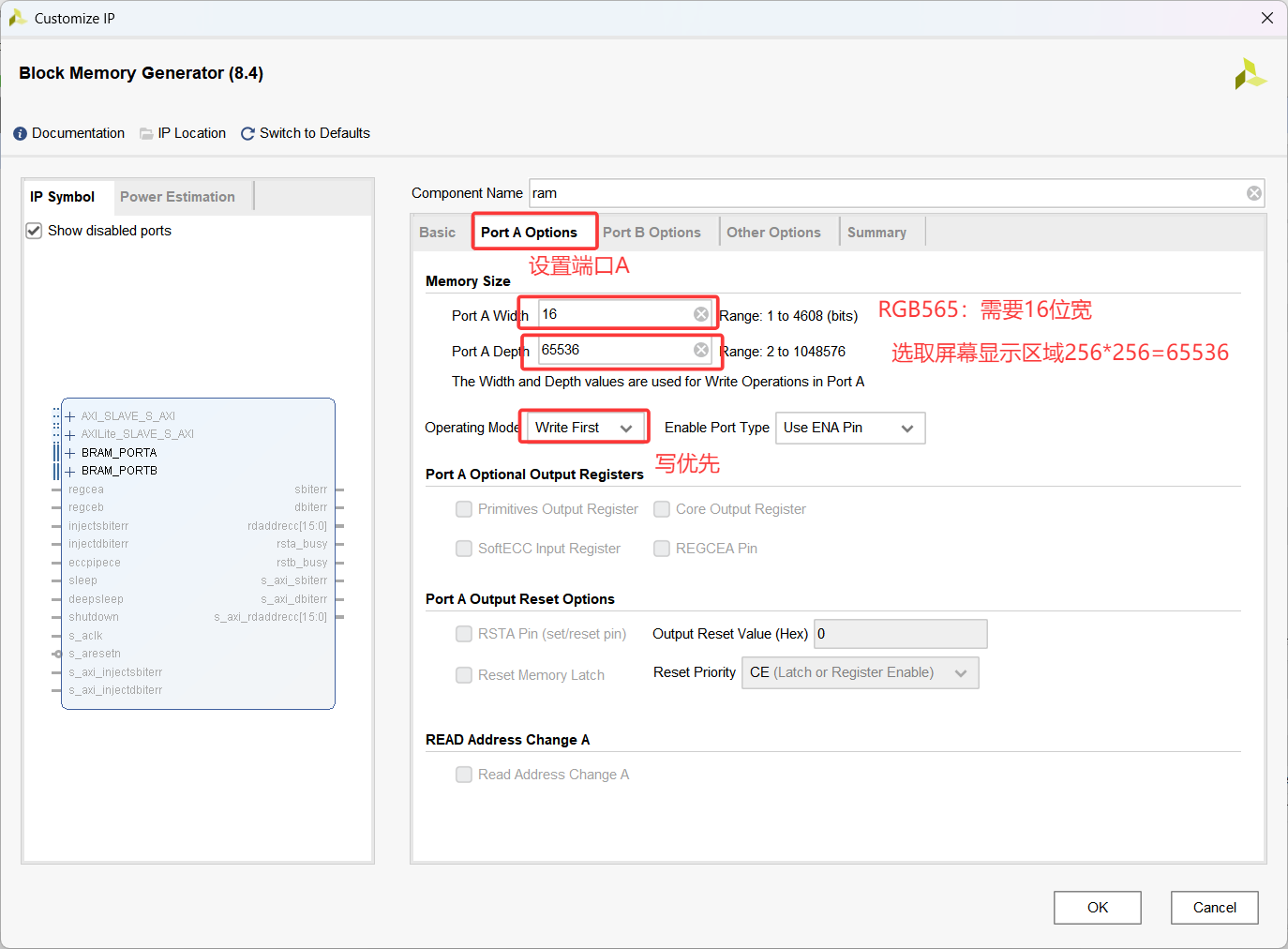

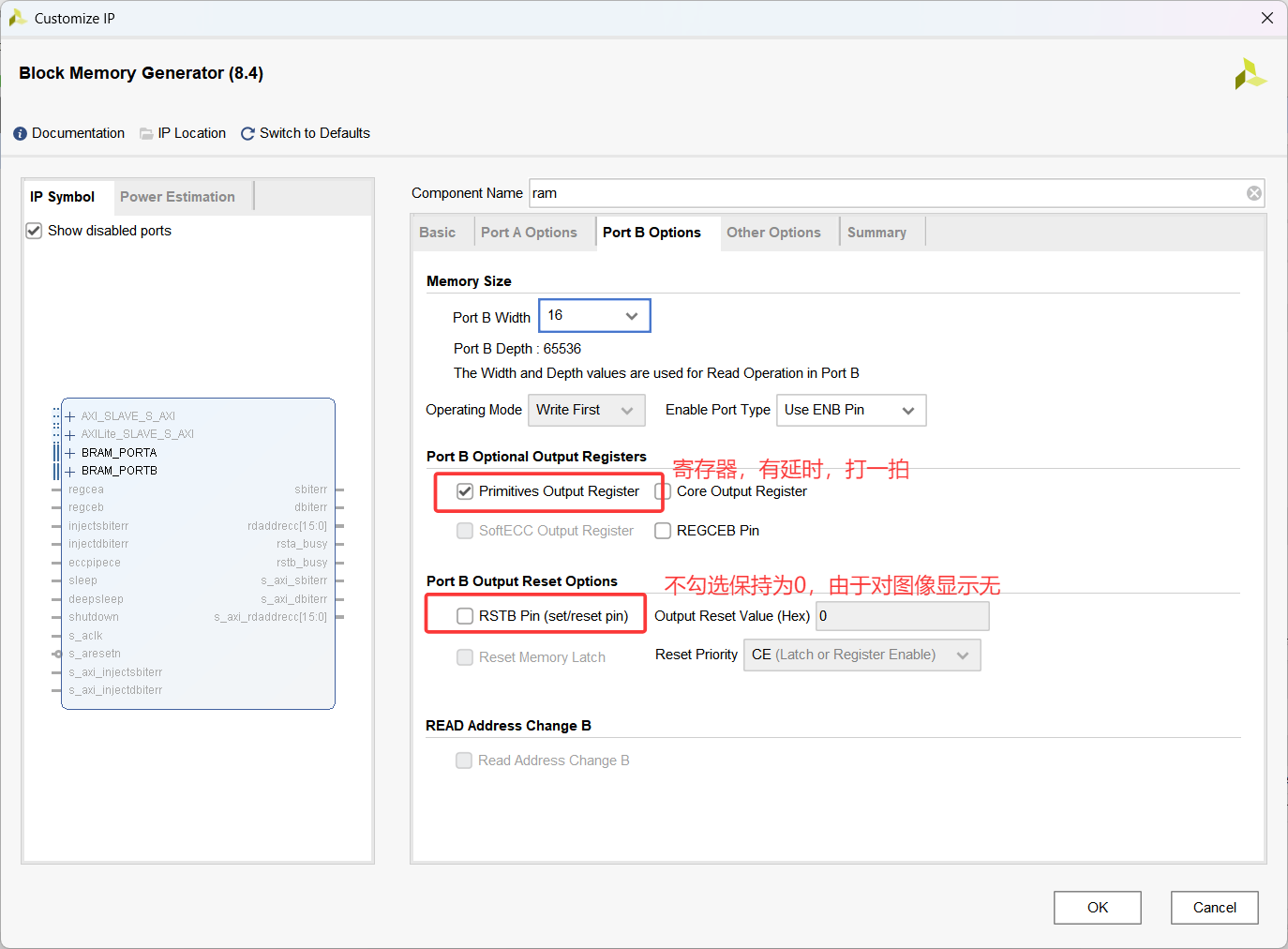

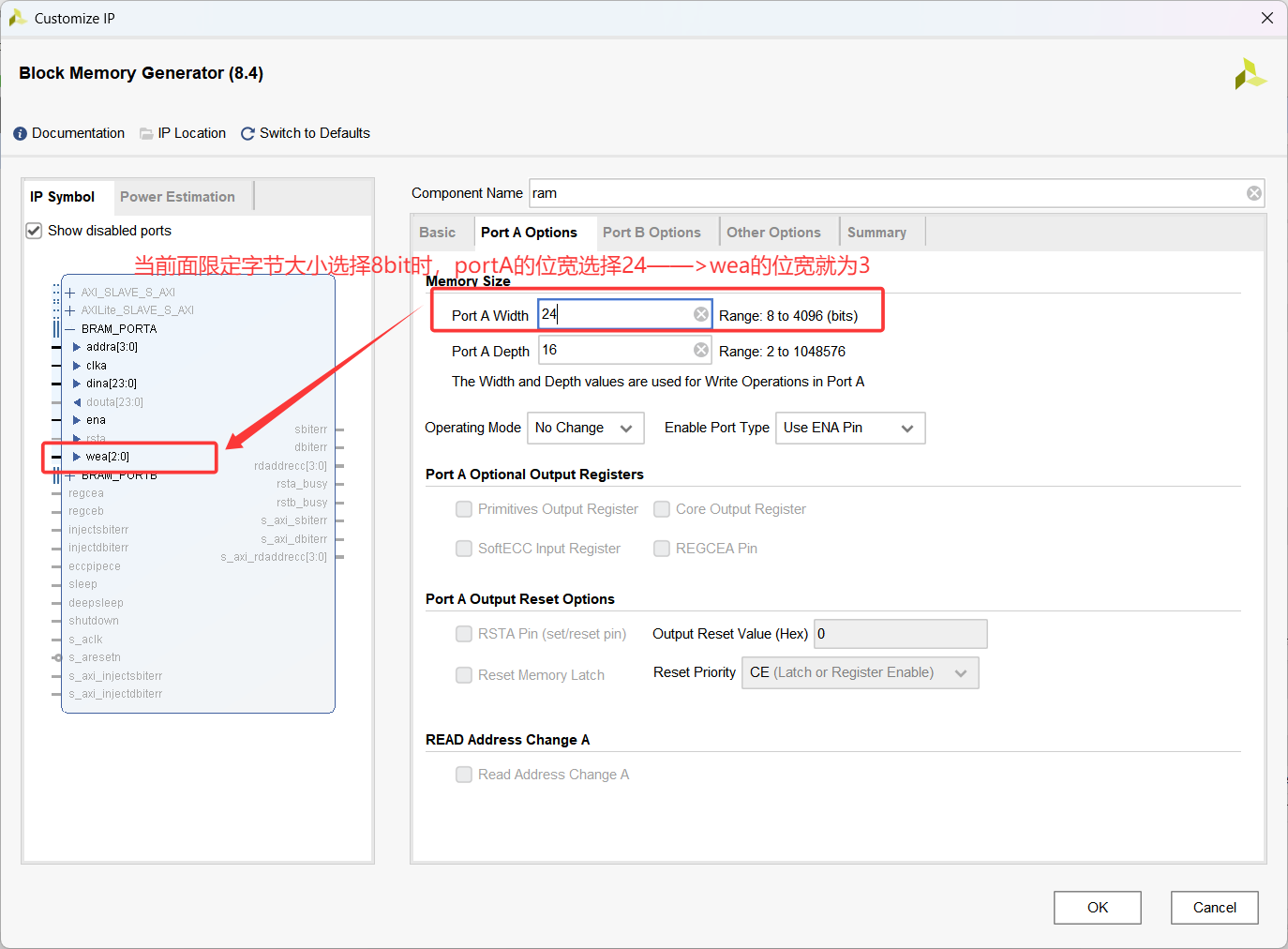

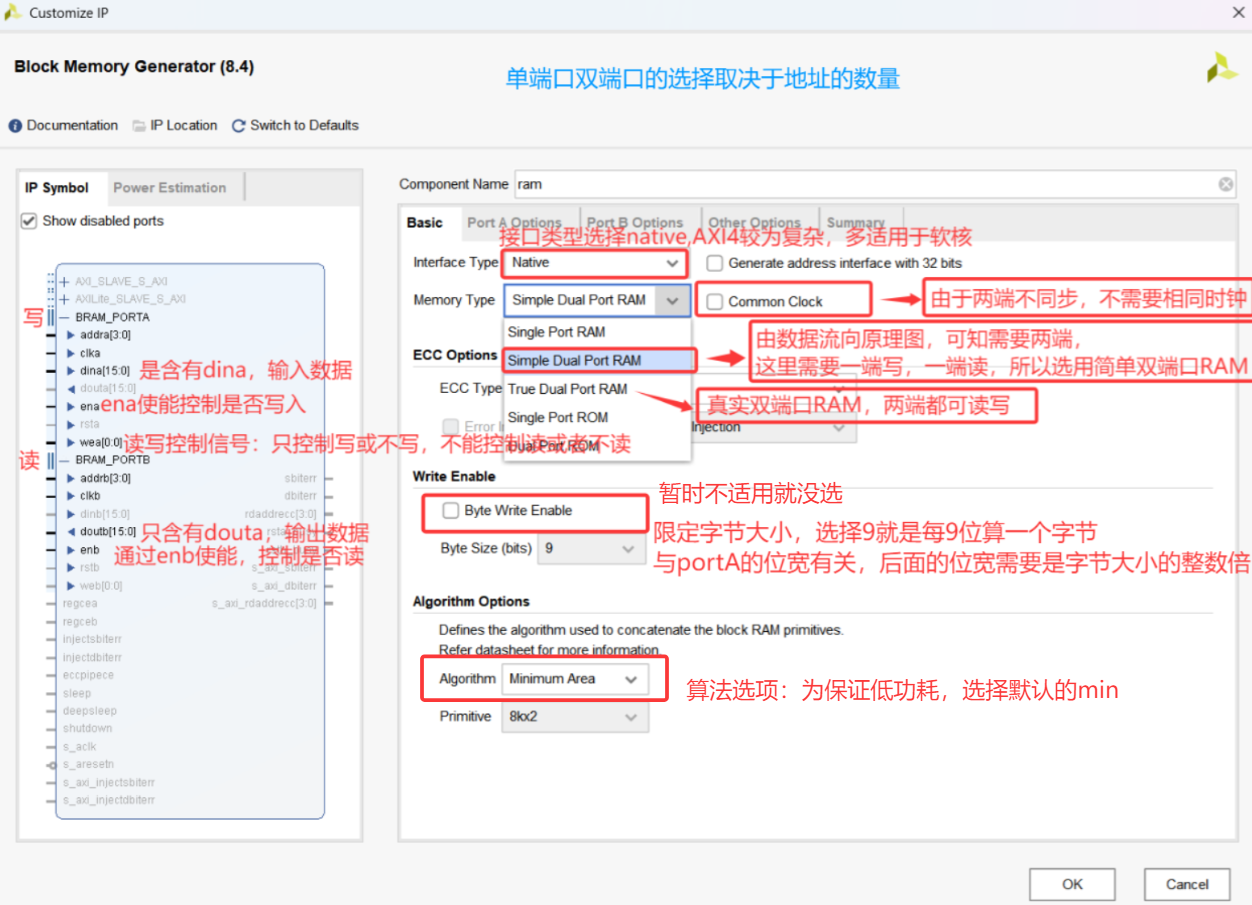

4.根据数据流向模块图选择配置
在这里插入图片描述

在这里插入图片描述

5.点击生成即可

三）仿真测试

1.跟上面rom的步骤基本一致

2.仿真代码实现

`timescale 1ns / 1nsmodule ram_tb();reg          clka     ;
reg          ena      ;
reg          wea      ;
reg [15 : 0] addra    ;
reg [15 : 0] dina     ;
reg          clkb     ;
reg          enb      ;
reg [15 : 0] addrb    ;
wire [15 : 0] doutb    ;ram ram_inst0 (.clka     (clka),    // input wire clka.ena      (ena),      // input wire ena.wea      (wea),      // input wire [0 : 0] wea.addra    (addra),  // input wire [15 : 0] addra.dina     (dina),    // input wire [15 : 0] dina.clkb     (clkb),    // input wire clkb.enb      (enb),      // input wire enb.addrb    (addrb),  // input wire [15 : 0] addrb.doutb    (doutb)  // output wire [15 : 0] doutb
);initial clka = 1;
always #10 clka = ~clka;
initial clkb = 1;
always #15 clkb = ~clkb;initial begin//初始化ena   = 0 ;wea   = 0 ;addra = 0 ;dina  = 0 ;enb   = 0 ;addrb = 0 ;//写入#201repeat(65536) beginena = 1;wea = 1;#20;addra = addra + 1'b1;dina = dina + 1'b1;endena = 0;wea = 0;#2000;//读出addrb = 65536;#300repeat (65535) beginenb = 1;#30 addrb = addrb - 1'b1;end#2000$stop;
endendmodule

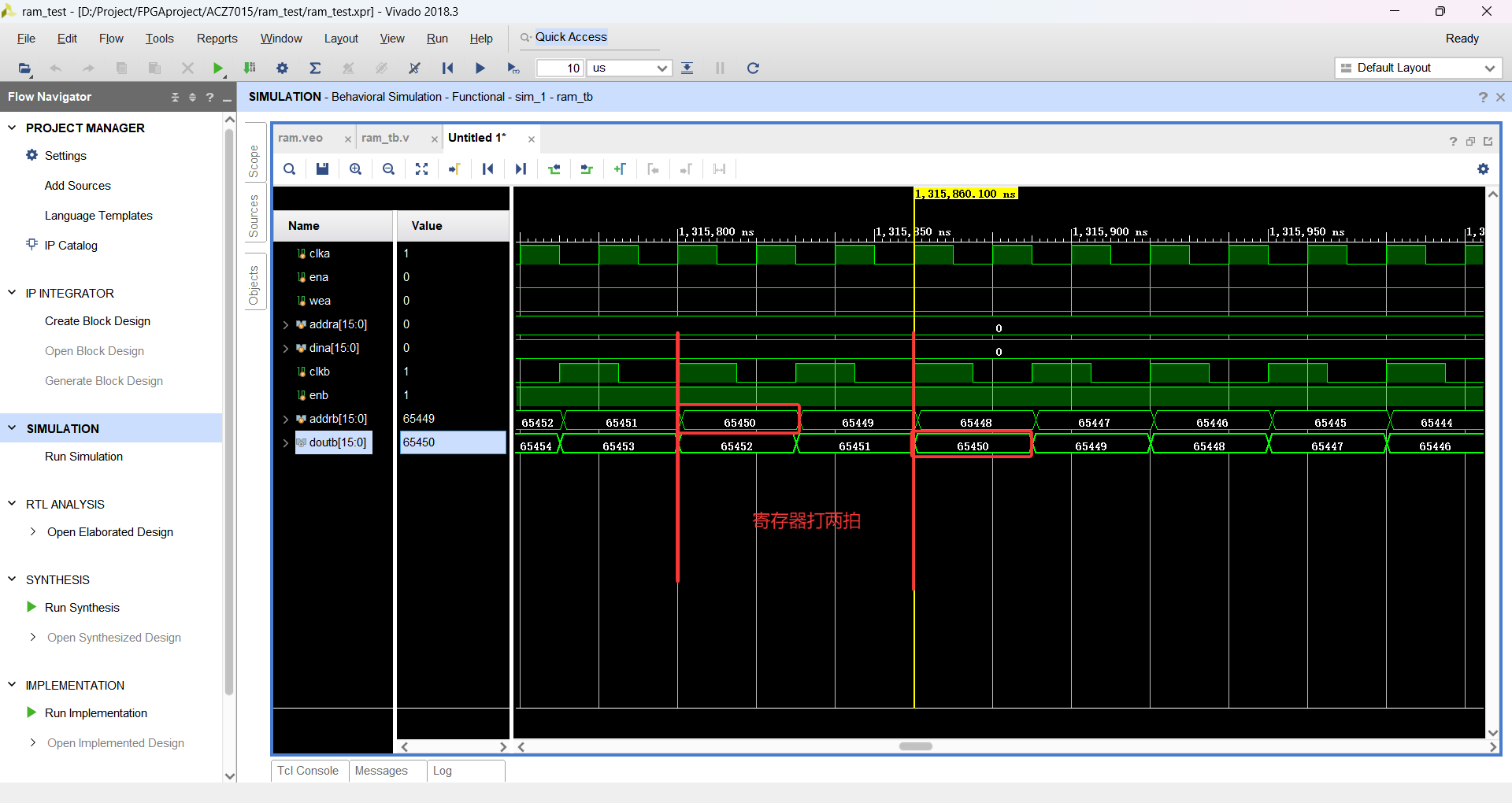

3.仿真结果

在这里插入图片描述

总结

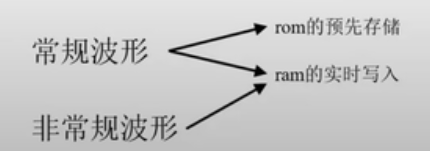

1.不同波形的使用的存储器

在这里插入图片描述

2.块与分布式的选择

区别	distributed（分布式）	block（块式）
资源	LUT（查找表——本质是很小的ram）	Block Memory（嵌入式的硬件RAM）
调用方式	需要多少拿多少	成块拿取
用户需求	需求小，选用分布式	需求大，选用块式
