[2025CVPR]ViKIENet：通过虚拟密钥实例增强网络实现高效的 3D 对象检测

news 2025/7/23 5:55:10

ViKIENet论文详细总结​

​1. 背景与动机​
  • ​问题陈述​：LiDAR-only 3D物体检测面临点云稀疏性和语义信息不足的挑战，导致远距离、遮挡或小物体检测精度下降。现有方法通过将RGB图像转换为虚拟点（virtual points）来融合相机数据，但存在两大问题：
    • ​计算开销大​：虚拟点密度高，导致推理速度慢（如低FPS）。
    • ​噪声问题​：深度补全（depth completion）不准确引入噪声，扭曲物体边界和位置预测。
  • ​核心目标​：提出ViKIENet框架，通过虚拟关键实例（Virtual Key Instances, VKIs）实现高效多模态融合。VKIs仅聚焦关键语义区域，而非全图像虚拟点，从而减少计算量并提升鲁棒性。文档通过图1展示了ViKIENet在性能和效率上的优势：



2. 核心方法创新：ViKIENet架构​

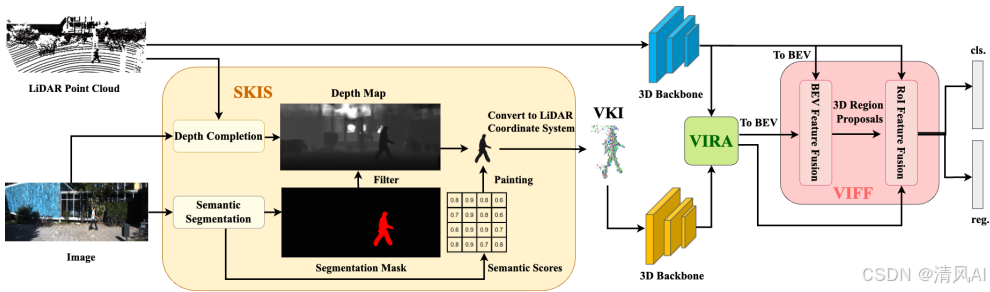

ViKIENet是一个多阶段融合框架，输入为RGB图像和LiDAR点云，输出为3D检测结果。其核心包括三个模块，架构如图2所示：

2.1 Semantic Key Instance Selection (SKIS)​​

  • ​功能​：从RGB图像选择关键实例生成VKIs，避免全图像虚拟点的高计算开销。
  • ​流程​：
    • 使用深度补全模型（如PENet）生成深度图 Idepth​。
    • 应用语义分割模型（如BiSeNet V2）获取分割掩码 Iseg​。
    • 结合两者，将实例像素转换为3D点，并附加语义分数：



      • 其中 nvp​ 是虚拟点数（远少于全图像点），解决PointPainting方法的缺失点问题。
    • ​优势​：减少90%虚拟点（相比SFD或VirConv），同时注入丰富语义。

  • ​2.2 Virtual-Instance-Focused Fusion (VIFF)​​

    • ​功能​：多阶段融合VKI特征与LiDAR特征，包括BEV（鸟瞰图）和RoI（兴趣区域）融合。
    • ​BEV融合​：将3D特征压缩至2D BEV空间，通过通道注意力和空间注意力机制增强关键区域：

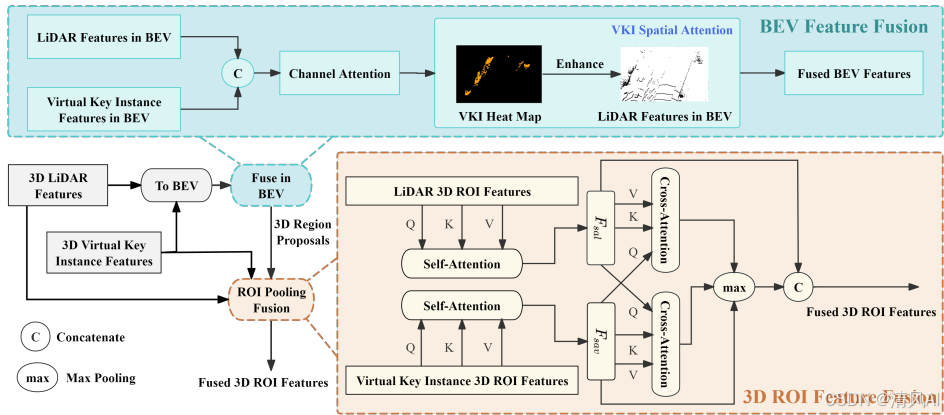

图3（蓝色部分）展示该过程：

​RoI融合​：

  • 提取LiDAR和VKI的RoI特征 FL′​ 和 FV′​。
  • 应用自注意力后，进行双向交叉注意力（bi-directional cross-attention）：

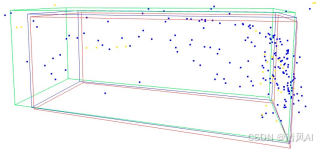

解决挑战​：处理模态差异（VKIs缺乏上下文）和深度噪声，如图7所示RoI融合提升边界框精度：



2.3 Virtual-Instance-to-Real Attention (VIRA)​​

  • ​功能​：利用LiDAR点的精确深度校准VKI特征，减少深度补全噪声的影响。
  • ​机制​：在图像域对齐VKI和LiDAR特征，通过跨注意力生成更可靠的特征表示：

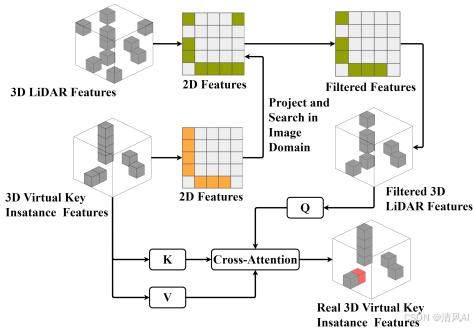

 图4图解该过程：



    • ​优势​：仅轻微增加计算，但显著提升特征准确性（如表6所示，VIRA提升AP 0.4%）。
​3. 扩展版本：ViKIENet-R​
  • ​核心创新​：引入旋转等变特征（rotational-transformation equivariant features）提升检测鲁棒性，但传统方法计算开销大。ViKIENet-R通过仅对VKIs应用等变特征，减少90%计算量。
    • ​VIFF-R模块​：对VKIs和LiDAR点应用2N旋转变换，使用等变稀疏卷积提取特征，并通过跨注意力融合。

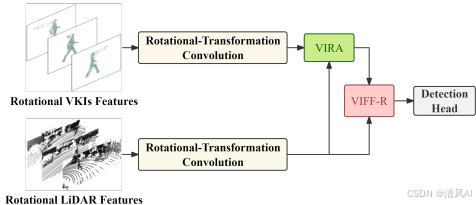

    • ​架构​：如图5所示，高效结合等变特征：

    • 性能折衷​：ViKIENet-R在KITTI上达15.0 FPS（ViKIENet为22.7 FPS），但精度接近SOTA。
​4. 实验结果​

实验在KITTI、JRDB和nuScenes数据集验证性能，强调效率（FPS）和精度（AP）。

  • ​4.1 KITTI数据集结果​

    • ​验证集（表1）​​：ViKIENet在car类3D AP上超越基线Voxel-RCNN（Easy: +3.21%, Mod: +3.20%, Hard: +3.21%）。ViKIENet-R在Mod/Hard级接近VirConv-T（SOTA），但FPS提升27.6%。
    • ​测试集（表2）​​：ViKIENet达22.7 FPS，3D AP（Car）为91.79%（Easy）、84.96%（Mod）、80.20%（Hard）；ViKIENet-R为15.0 FPS，AP达86.04%（Mod）。截至CVPR 2024提交，ViKIENet在KITTI检测和方向估计榜排名第一。
    • ​多类检测（表8）​​：ViKIENet显著提升行人检测（Pedestrian AP +4.8% Easy），因VKIs增强小物体特征。

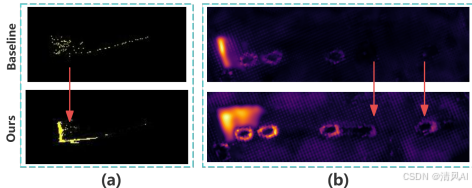

    • ​可视化效果​：VIRA抑制噪声并增强轮廓（图6a），VIFF提升远距离物体检测（图6b）：



  • 4.2 JRDB和nuScenes泛化性​

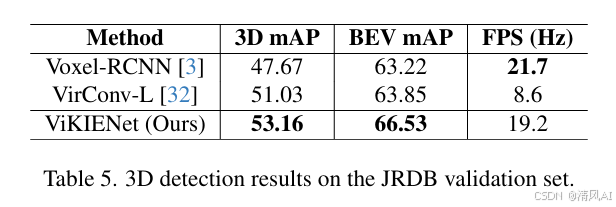

    • ​JRDB（表5）​​：在移动机器人场景中，ViKIENet达53.16% 3D mAP（行人），FPS 19.2，超越VirConv-L（+2.13% AP）。

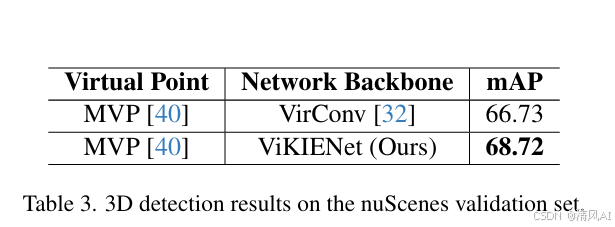

    • ​nuScenes（表3）​​：结合MVP生成虚拟点，ViKIENet mAP达68.72%，高于VirConv（66.73%），证明框架可移植性。

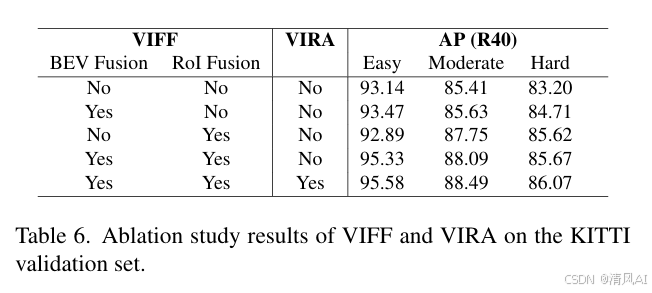

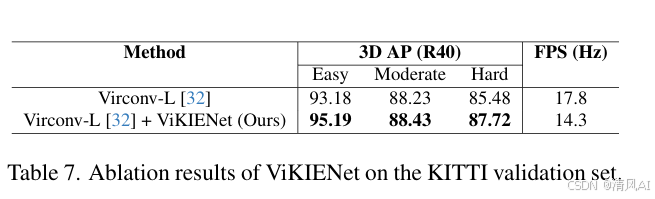

  • ​4.3 消融研究（表6和表7）​​

    • ​模块贡献​：VIFF（BEV+RoI）提升AP 2.47–3.08%，VIRA进一步优化0.4%。添加VKIs到VirConv-L提升AP 2.24%（Hard）。

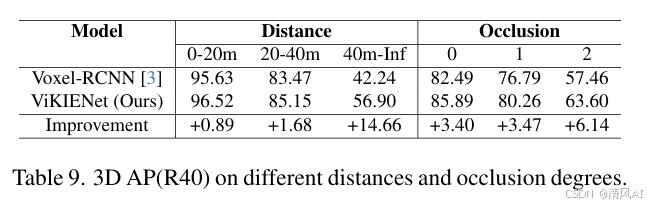

    • ​关键场景​：ViKIENet在远距离（40m+ AP +14.66%）和遮挡物体（Occlusion 2 AP +6.14%）提升最大（表9），验证VKIs解决稀疏性问题的有效性。
5.核心代码
1. SKIS模块（Semantic Key Instance Selection）​​

​输入​：RGB图像
​输出​：虚拟关键实例点云（VKIs）
​流程​：

  • 通过预训练的深度补全网络（如PENet）生成深度图
  • 通过预训练的语义分割网络（如BiSeNet V2）生成分割掩码
  • 仅选择属于关键实例（如车辆、行人）的像素区域，生成虚拟点并附加语义分数
    def SKIS_module(rgb_image):# Step 1: 深度补全 → 深度图depth_map = DepthCompletionNet(rgb_image)  # e.g., PENet# Step 2: 语义分割 → 分割掩码seg_mask = SegmentationNet(rgb_image)      # e.g., BiSeNetV2# Step 3: 选择关键实例区域（仅保留前景物体像素）instance_mask = filter_background(seg_mask) # Step 4: 将实例像素转换为3D虚拟点（相机坐标→LiDAR坐标）vki_points = []for (u, v) in foreground_pixels(instance_mask):# 从深度图获取深度值d = depth_map[u, v]# 相机坐标 → 3D世界坐标（内参矩阵 + 外参矩阵）x_cam = (u - cx) * d / fxy_cam = (v - cy) * d / fyz_cam = d# 转换到LiDAR坐标系（需外参矩阵T_cam_to_lidar）x_lidar, y_lidar, z_lidar = transform(x_cam, y_cam, z_cam, T_cam_to_lidar)# 附加语义分数（n_classes维向量）semantic_scores = seg_mask[u, v]  vki_points.append([x_lidar, y_lidar, z_lidar] + semantic_scores)return vki_points  # VKIs: [n_vp, 3 + n_classes]
    2. VIRA模块（Virtual-Instance-to-Real Attention）​​

    ​输入​：VKI特征（FV​）和LiDAR特征（FL​）
    ​输出​：校准后的VKI特征
    ​流程​：

  • 将VKI点和LiDAR点投影到图像平面，匹配空间位置
  • 通过跨注意力机制，用LiDAR特征修正VKI特征（抑制深度噪声）
    class VIRA(nn.Module):def __init__(self, in_channels):super().__init__()self.query_proj = nn.Linear(in_channels, in_channels)  # LiDAR点作Queryself.key_proj = nn.Linear(in_channels, in_channels)    # VKI点作Keyself.value_proj = nn.Linear(in_channels, in_channels) # VKI点作Valuedef forward(self, F_v, F_l):# F_v: VKI特征 [N_v, C], F_l: LiDAR特征 [N_l, C]# Step 1: 投影特征 → Q, K, VQ_l = self.query_proj(F_l)  # [N_l, C]K_v = self.key_proj(F_v)    # [N_v, C]V_v = self.value_proj(F_v)  # [N_v, C]# Step 2: 计算注意力权重（LiDAR点与VKI点交互）attn_scores = torch.matmul(Q_l, K_v.transpose(0, 1))  # [N_l, N_v]attn_weights = F.softmax(attn_scores, dim=-1)          # 按行归一化# Step 3: 加权求和 → 修正后的VKI特征F_v_corrected = torch.matmul(attn_weights, V_v)  # [N_l, C]return F_v_corrected
    ​3. VIFF模块（Virtual-Instance-Focused Fusion）​​

    ​输入​：VKI特征和LiDAR特征（3D体素化后）
    ​输出​：融合后的BEV特征和RoI特征
    ​流程​：分BEV和RoI两个阶段融合

    ​​(a) BEV融合（图3蓝色部分）​
    def VIFF_BEV(B_v, B_l):# B_v: VKI的BEV特征, B_l: LiDAR的BEV特征 [W, H, D*C]# Step 1: 通道级拼接B_cat = torch.cat([B_l, B_v], dim=-1)  # [W, H, 2*D*C]# Step 2: 通道注意力（如ECA-Net）B_channel = ChannelAttention(B_cat)    # [W, H, D*C]# Step 3: 空间注意力（聚焦关键区域）B_spatial = SpatialAttention(B_channel) # [W, H, D*C]return B_spatial  # 融合后BEV特征
    (b) RoI融合（图3黄色部分）​
    def VIFF_RoI(F_v_roi, F_l_roi):# F_v_roi: VKI的RoI特征, F_l_roi: LiDAR的RoI特征 [G, C]# Step 1: 自注意力增强各自特征F_sal = SelfAttention(F_l_roi)  # LiDAR自注意力F_sav = SelfAttention(F_v_roi)  # VKI自注意力# Step 2: 双向交叉注意力# 方向1: VKI作Query, LiDAR作Key/ValueF_v2l = CrossAttention(query=F_sav, key=F_sal, value=F_sal)# 方向2: LiDAR作Query, VKI作Key/ValueF_l2v = CrossAttention(query=F_sal, key=F_sav, value=F_sav)# Step 3: 最大池化 + 拼接F_fused_dir = torch.max(F_v2l, F_l2v)        # 逐元素最大值 [G, C]F_fused = torch.cat([F_fused_dir, F_sal], dim=-1)  # 拼接原始LiDAR特征 [G, 2*C]return F_fused
    4. VIFF-R模块（旋转等变特征融合）​​

    ​输入​：VKIs和LiDAR点云
    ​输出​：旋转等变融合特征
    ​流程​：对输入点云应用旋转变换，通过等变卷积提取特征后融合

    def VIFF_R(vkis, lidar_points):# Step 1: 生成2N个旋转视角（N=旋转角度数）rotated_vkis = [apply_rotation(vkis, theta) for theta in rotation_angles]rotated_lidar = [apply_rotation(lidar_points, theta) for theta in rotation_angles]# Step 2: 对每个旋转视角提取等变特征feats_v = []feats_l = []for v, l in zip(rotated_vkis, rotated_lidar):feat_v = EquivariantSparseConv3D(v)  # 等变稀疏卷积feat_l = EquivariantSparseConv3D(l)feats_v.append(feat_v)feats_l.append(feat_l)# Step 3: 跨视角注意力融合（类似VIFF但多视角）fused_feats = []for i in range(num_views):# 以视角i为Query，其他视角为Key/Valuefused = CrossAttention(query=feats_v[i], key=feats_v, value=feats_v)fused_feats.append(fused)# Step 4: 逆旋转恢复原始视角final_feat = average_inverse_rotate(fused_feats)return final_feat

关键实现说明​

  1. ​深度补全与分割网络​：SKIS依赖预训练模型（PENet/BiSeNet V2），需提前部署。
  2. ​稀疏卷积​：Voxel化后的3D特征提取使用SECOND的稀疏卷积实现。
  3. ​注意力机制​：VIRA和VIFF中的注意力可替换为标准Transformer或轻量级变体（如ECA）。
  4. ​旋转等变卷积​：VIFF-R需实现SO(2)等变卷积层（参考论文[31,32]）。

以上伪代码严格基于论文方法描述（第3节），未添加未提及的细节。



6. 关键贡献与结论
  • ​主要贡献​：
    • 提出ViKIENet框架，通过SKIS、VIFF、VIRA实现高效多模态融合，仅用10%虚拟点达到SOTA性能。
    • 推出ViKIENet-R，首次将旋转等变特征应用于VKIs，平衡精度与效率。
    • 实验证明：在KITTI、JRDB、nuScenes上实现SOTA或接近SOTA结果（如KITTI car AP 91.79%），同时FPS高达22.7（ViKIENet）和15.0（ViKIENet-R）。
  • ​结论​：ViKIENet解决了虚拟点方法的噪声和计算瓶颈，为自动驾驶和机器人提供高效解决方案。框架可扩展至其他LiDAR检测模型（如MVP），提升泛化性能。
  • ​影响​：截至论文提交，ViKIENet在KITTI榜单位居前列，推动3D检测向实时高精度发展。

此总结基于文档完整内容，确保覆盖所有核心部分（动机、方法、实验、贡献），并嵌入相关图片以增强理解。所有数据和结论均源自文档，无额外虚构内容。

 论文地址：https://openaccess.thecvf.com/content/CVPR2025/papers/Yu_ViKIENet_Towards_Efficient_3D_Object_Detection_with_Virtual_Key_Instance_CVPR_2025_paper.pdf
