ospf技术

news 2025/7/23 5:50:49

OSPF 基础概念

OSPF（Open Shortest Path First）是一种基于链路状态的动态路由协议，属于IGP（内部网关协议）。它通过构建链路状态数据库（LSDB）并使用Dijkstra算法计算最短路径树，实现高效的路由选择。OSPF支持VLSM（可变长子网掩码）和快速收敛，适用于中大型网络。

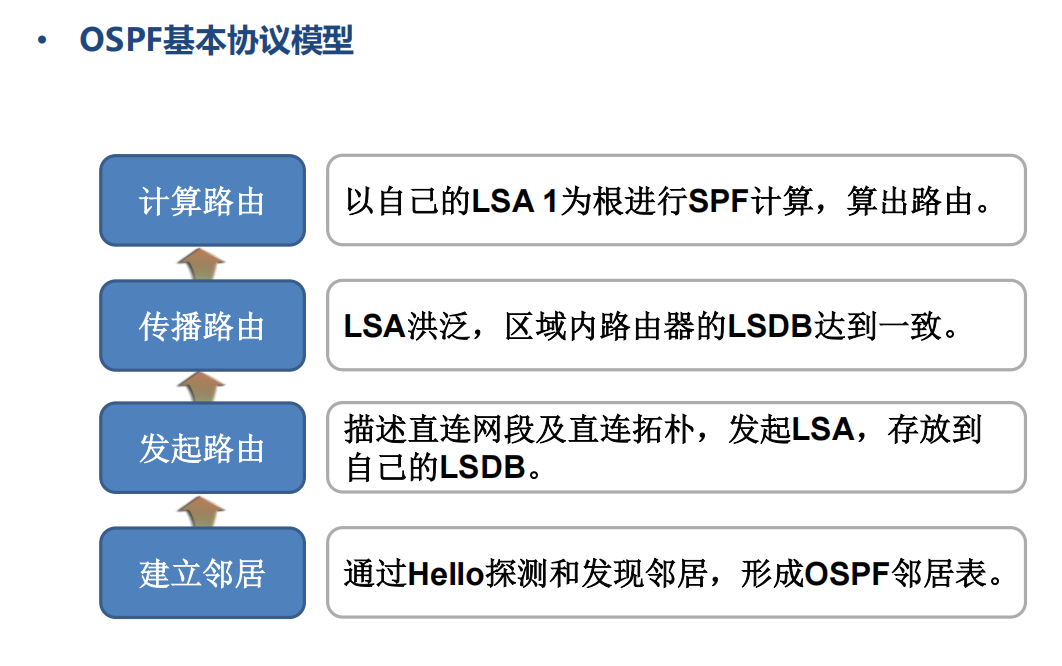

OSPF 工作原理

邻居发现：通过Hello报文发现并建立邻居关系（邻接关系需在双向通信后形成）。
链路状态通告（LSA）：路由器泛洪LSA，描述本地链路状态，所有路由器同步LSDB。
SPF计算：每台路由器独立运行Dijkstra算法，以自身为根计算最短路径树。
区域划分：支持多区域设计（Area 0为骨干区域），减少LSA泛洪范围，提高扩展性。

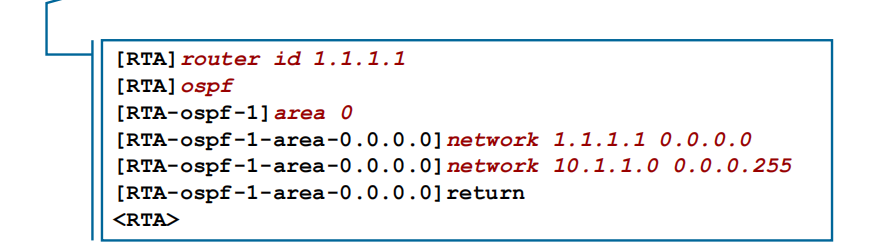

OSPF 配置示例（Cisco IOS）

router ospf 1  network 192.168.1.0 0.0.0.255 area 0  network 10.1.1.0 0.0.0.255 area 1
!
interface GigabitEthernet0/0  ip ospf priority 100  // 设置接口优先级（用于DR/BDR选举）

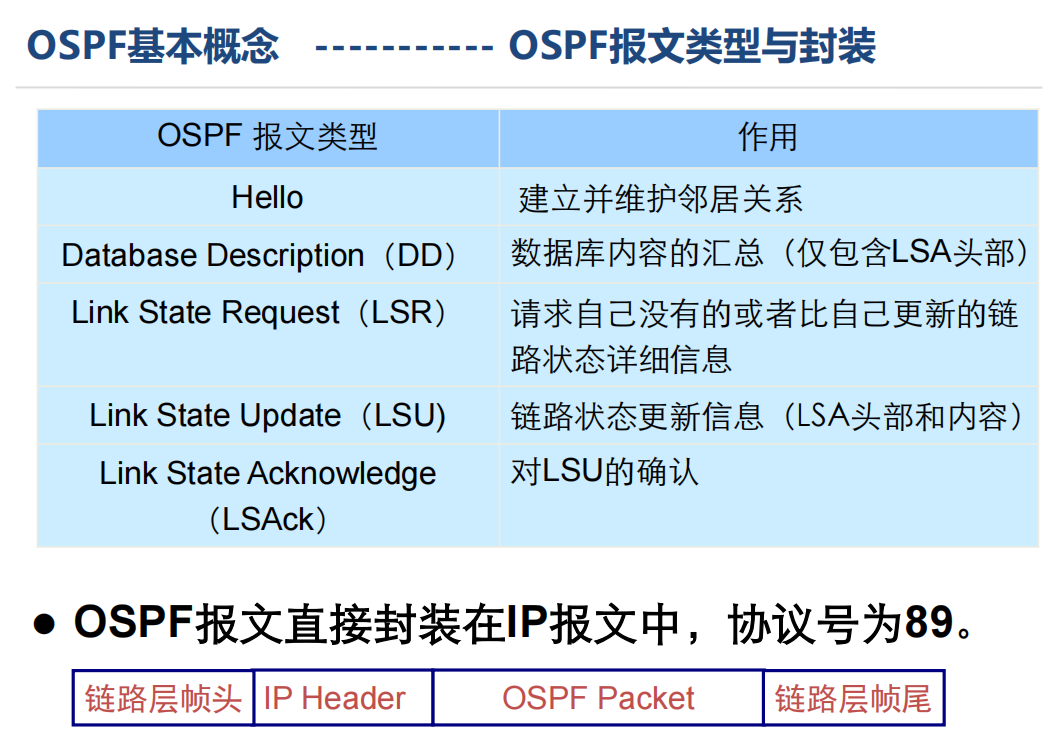

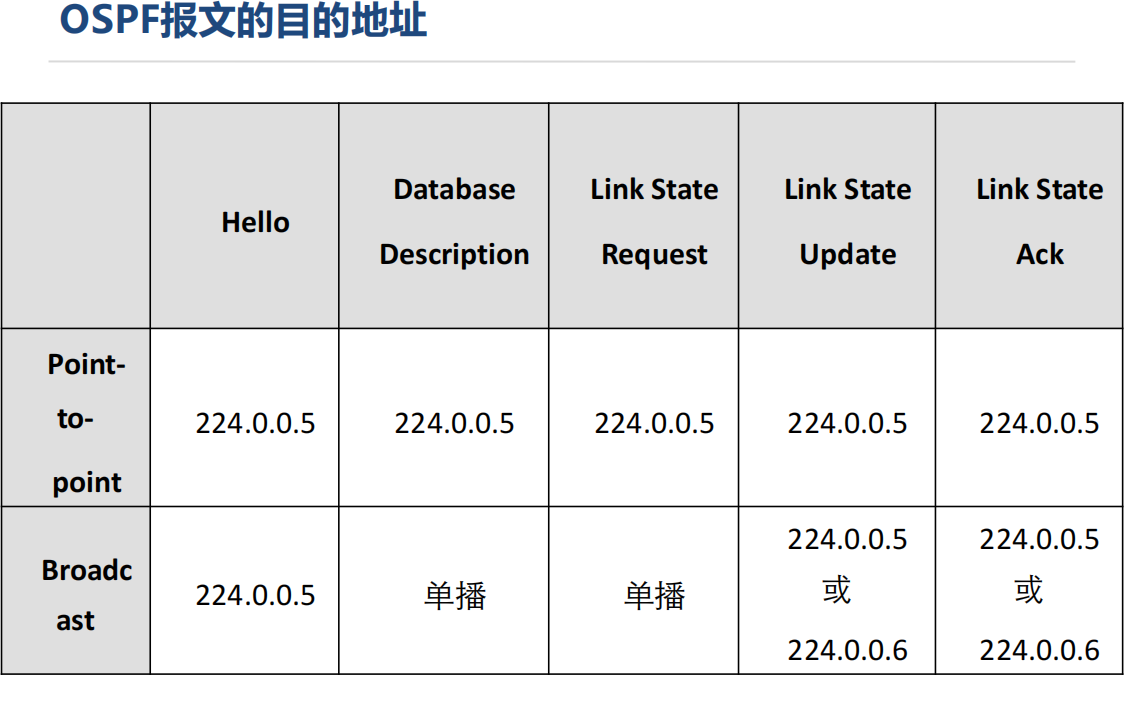

OSPF报文类型

OSPF（Open Shortest Path First）协议通过不同类型的报文实现路由信息的交换和邻居关系的维护。以下是主要的OSPF报文类型及其功能：

Hello报文

用于发现和维护邻居关系。Hello报文包含路由器ID、区域ID、接口地址掩码、路由器优先级等信息。默认情况下，Hello报文每10秒发送一次（在广播和多点接入网络中）。

Database Description (DBD)报文

在邻居关系建立的初始阶段，用于交换链路状态数据库（LSDB）的摘要信息。DBD报文包含LSDB中每条LSA（链路状态通告）的头部信息，帮助路由器确定是否需要请求更详细的信息。

Link State Request (LSR)报文

当路由器发现本地LSDB缺少某些LSA时，会发送LSR报文向邻居请求完整的LSA信息。LSR报文指定需要请求的LSA类型、链路状态ID和通告路由器。

Link State Update (LSU)报文

用于发送具体的LSA信息。LSU报文可以包含一条或多条LSA，用于响应LSR请求或周期性地更新链路状态信息。

Link State Acknowledgment (LSAck)报文

用于确认接收到的LSU报文。LSAck报文通过发送LSA的头部信息来确认每条LSA的接收，确保可靠传输。

OSPF报文格式

OSPF报文头部长度为24字节，所有OSPF报文共享相同的头部格式：

 0                   1                   2                   30 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|   Version #   |     Type      |         Packet length         |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|                         Router ID                             |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|                          Area ID                              |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|          Checksum             |             AuType           |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|                       Authentication                          |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|                       Authentication                          |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+

OSPF报文交互流程

邻居发现：通过Hello报文发现直连链路上的OSPF路由器。
数据库同步：使用DBD报文交换LSDB摘要，通过LSR和LSU报文请求和发送完整的LSA。
路由计算：根据完整的LSDB运行SPF算法，生成最短路径树。
维护更新：通过周期性的Hello报文维护邻居关系，通过LSU报文更新链路状态变化。

OSPF报文抓包示例

在Wireshark中抓取OSPF报文时，可以观察到以下关键字段：

OSPF Header：显示版本、类型、路由器ID等。
Hello Packet：包含网络掩码、Hello间隔、邻居列表等。
DBD Packet：包含LSA头部列表。
LSU Packet：包含完整的LSA信息。

通过分析OSPF报文，可以诊断邻居关系建立失败、LSDB不同步等常见问题。

OSPF 关键特性

度量值（Cost）：基于带宽计算，公式为 \( \text{Cost} = \frac{10^8}{\text{BW (bps)}} \)。
路由器类型：

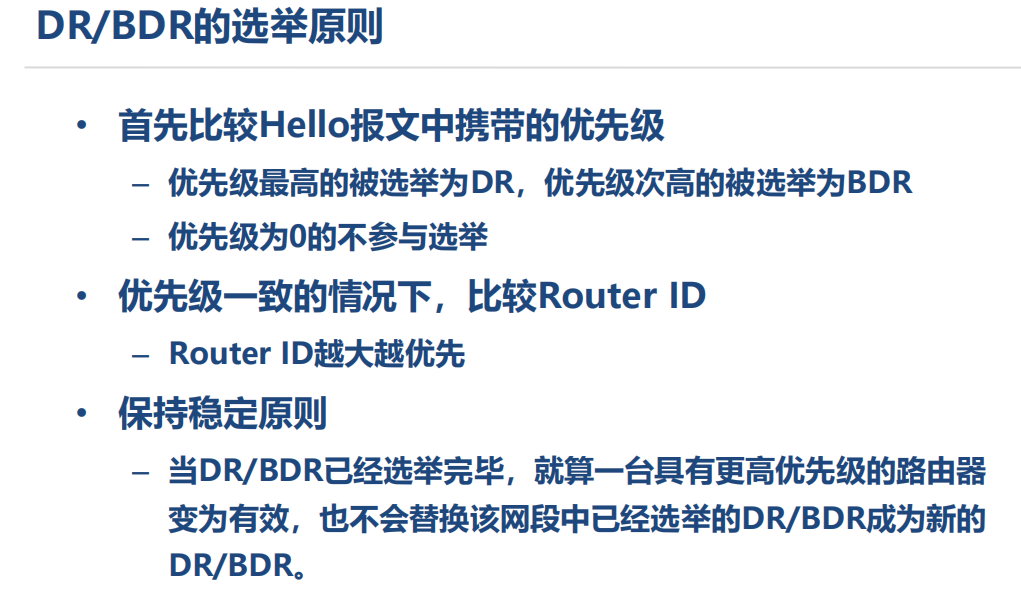

- DR（Designated Router）/BDR（Backup DR）：减少多路访问网络中的LSA泛洪。
- ABR（Area Border Router）：连接不同区域的路由器。
- ASBR（AS Boundary Router）：引入外部路由（如RIP、静态路由）。
LSA类型：Type 1（路由器LSA）、Type 2（网络LSA）、Type 5（外部LSA）等。

OSPF 故障排查命令

show ip ospf neighbor      // 查看邻居状态
show ip ospf database      // 检查LSDB摘要
debug ip ospf events       // 调试OSPF事件
ping <目的IP> source <源IP> // 验证连通性
