无人机吊舱与遥控器匹配技术解析

 一、 无人机吊舱如何与遥控器“对上暗号”？

在无人机执行物资投送、电力巡检、灾害搜救等任务时，吊舱（即悬挂于机身下方的任务设备）常成为核心作业单元。但要让遥控器“指挥”吊舱，两者必须实现双向通信协议互通、电气接口兼容、控制逻辑同步，否则指令无法传达，吊舱如同“失聪”。吊舱与遥控器的匹配绝非简单物理连接，而是涉及多层次的技术耦合

二、 匹配的核心技术维度

1. 通信协议：吊舱与遥控器的“共同语言”

遥控器与吊舱的指令传输依赖标准化协议。目前主流协议包括：

PSDK协议：专为负载设备开发的协议，支持个别机型直接接入吊舱，实现遥控器按钮映射、参数回传。

SBUS信号：一种串行总线协议，常用于独立遥控器或第三方飞控。例如天途吊舱增程模块通过SBUS传输操控指令，控制距离可扩展至5公里。

定制串口协议：工业吊舱常用422/RS-232接口，需设定固定波特率（如115200bps）和校验规则。若协议不匹配，指令会解析错误。

2. 电气接口：电力与信号的物理通道

供电匹配：吊舱工作电压需与无人机电源输出匹配。例如MS120吊舱采用24V供电，若挂载于12V无人机则无法启动。

接口兼容：控制信号接口类型（如PWM、S.BUS、串口）必须一致。部分吊舱支持多种接口，可通过跳线切换。

3. 控制参数：动作范围的精确同步

遥控器需预设吊舱的运动参数限值，避免超限损坏：

角度范围：俯仰（-135°~+135°）、偏航（-150°~+150°）等物理极限需写入遥控器固件。

角速度控制：遥控器发送角速度指令（单位°/s）时，需与吊舱电机响应能力匹配。

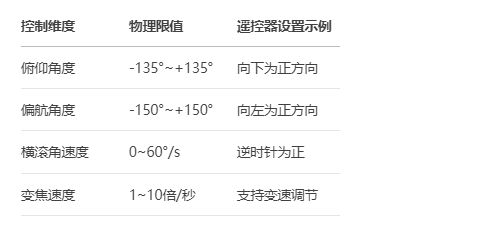

表：典型吊舱控制参数范围

4. 软件集成：驱动与SDK的桥梁

遥控器固件支持：需集成吊舱的驱动代码。。

地面站软件扩展：如SpireCV SDK提供吊舱控制API，开发者可编程实现目标跟踪、自动变焦。

三、 如何判断是否匹配？五大关键条件

1. 协议握手成功

吊舱上电后与遥控器进行协议握手。若协议兼容（如均支持PSDK），遥控器界面显示吊舱状态（如温度、焦距）；若失败则报“未检测到负载”。

2. 控制指令无冲突

  遥控器摇杆动作需精确映射为吊舱运动。例如：

  俯仰摇杆前推 → 吊舱向下旋转（pitch值增大）

  冲突时可能出现镜头反向运动。

3. 视频/数据流稳定传输

  吊舱视频需实时回传至遥控器屏幕。常见传输方式包括：

  RTSP推流：网口输出H.264/H.265视频流，地面站通过IP地址接收。

  图传融合：吊舱图像经无人机图传系统中转，需编码格式匹配。

4. 供电与功耗适配

  吊舱功耗需低于无人机供电能力。例如：

  MS120吊舱载重15kg时功耗约16W，24V电压下电流≤4.5A。

  若超负荷，遥控器触发“电压异常”告警。

5. 紧急功能联动

  安全机制需全链路贯通：

  遥控器“一键断绳”指令 → 吊舱熔断模块3秒响应。

  跟踪丢失时吊舱自动归中（`setHome()`函数）。

四、 前沿趋势：智能化与标准化

协议统一化

如北约吊舱项目推动MQ-9无人机吊舱接口标准化，集成电源、导航、数据链于一体，降低匹配复杂度。

AI赋能控制

SpireCV等库结合深度学习，实现吊舱自动锁定目标（如电力巡检中的故障点），遥控器仅需监控。

超距增程技术

中继模块将S.Bus信号与数传电台捆绑，使控制距离突破10公里，解决图传/遥控距离不匹配问题。

知识扩展：吊舱增程原理

传统遥控器距离仅1公里，但无人机数传可达10公里以上。增程模块将遥控器的S.Bus信号和数传的RS-232信号编码打包，空中端解码后分发给吊舱，实现超视距控制。
