STM32 GPIO（通用输入输出）详解：从模式原理到实战应用

前言：GPIO——STM32的"万能接口"

在STM32微控制器中，GPIO（General Purpose Input/Output，通用输入输出）是最基础也最核心的外设。几乎所有嵌入式项目都会用到GPIO：小到控制一个LED闪烁，大到驱动复杂的传感器阵列，GPIO都是连接MCU与外部世界的"桥梁"。

GPIO的核心功能是通过软件配置实现引脚的输入/输出控制，但它的灵活性远不止于此：通过不同的模式配置，同一引脚可以实现按键检测、LED驱动、模拟信号输入、甚至复用为UART/SPI等外设功能。

本文将从GPIO的硬件结构讲起，详细解析STM32 GPIO的8种工作模式（4种输入+4种输出）、速度配置、引脚复用原理，最后通过LED控制、按键输入、电平检测三个实战案例，帮助你彻底掌握GPIO的使用技巧。无论你是STM32新手还是有经验的开发者，本文都能带你对GPIO有更深入的理解。

一、GPIO硬件结构：引脚背后的"电路开关"

要理解GPIO的工作模式，首先需要了解其硬件结构。STM32的每个GPIO引脚都对应一套复杂的内部电路，通过寄存器配置可以切换不同的工作模式。

1.1 GPIO端口与引脚

STM32的GPIO分为多个端口（Port），每个端口包含16个引脚（Pin），命名规则为"端口字母+引脚编号"，例如：

• PA0：A端口的第0号引脚
• PB5：B端口的第5号引脚
• PC13：C端口的第13号引脚（STM32F103最小系统板的LED常用引脚）

不同型号的STM32支持的端口数量不同：

• 入门级（如STM32F103C8T6）：支持GPIOA、GPIOB、GPIOC等6个端口；
• 高性能（如STM32H743）：支持多达14个端口，满足复杂外设需求。

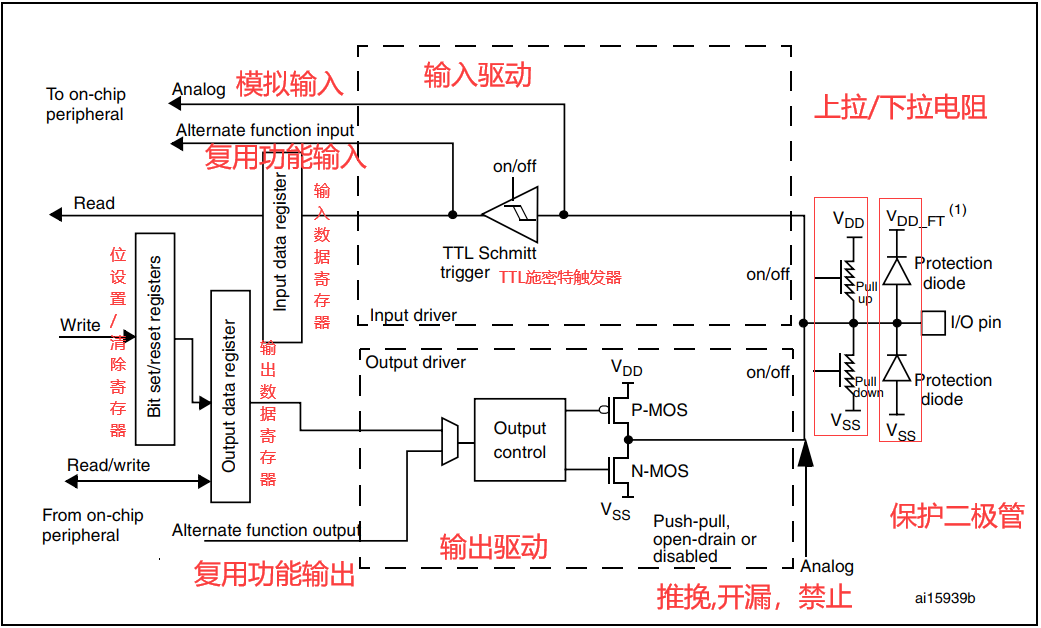

1.2 GPIO内部电路结构

每个GPIO引脚的内部电路由保护二极管、上下拉电阻、输入缓冲器、输出驱动器组成：

• 保护二极管：两个反向并联的二极管，防止引脚输入电压过高（超过VDD）或过低（低于VSS），起到静电保护作用；
• 上拉/下拉电阻：可通过软件配置接入，用于输入模式时稳定引脚电平；
• 输入缓冲器：将外部信号引入内部电路，分为"施密特触发器"（数字输入）和"模拟开关"（模拟输入）；
• 输出驱动器：由P-MOS和N-MOS管组成，控制引脚输出高/低电平（推挽模式）或仅拉低/拉高（开漏模式）。

这种结构使得GPIO引脚既能作为数字量输入/输出，也能通过模拟开关接入ADC，实现模拟信号采集。

1.3 GPIO寄存器：软件控制的"开关面板"

STM32通过寄存器控制GPIO的工作模式，每个端口（如GPIOA）有一组专用寄存器，核心寄存器包括：

寄存器名称	功能描述	关键位含义
GPIOx_MODER	模式寄存器（2位/引脚）	00=输入，01=通用输出，10=复用功能，11=模拟
GPIOx_OTYPER	输出类型寄存器（1位/引脚）	0=推挽，1=开漏
GPIOx_OSPEEDR	输出速度寄存器（2位/引脚）	00=低速，01=中速，10=高速，11=超高速
GPIOx_PUPDR	上下拉寄存器（2位/引脚）	00=浮空，01=上拉，10=下拉，11=保留
GPIOx_IDR	输入数据寄存器（1位/引脚）	读取引脚当前电平（0=低，1=高）
GPIOx_ODR	输出数据寄存器（1位/引脚）	写入控制引脚输出（0=低，1=高）
GPIOx_BSRR	位设置/复位寄存器（16位设置+16位复位）	置1时设置/复位对应引脚，原子操作

这些寄存器是GPIO配置的核心，HAL库或标准库的底层本质都是通过读写这些寄存器实现功能的。

二、GPIO工作模式详解：输入与输出的8种配置

STM32 GPIO的工作模式分为输入模式和输出模式两大类，每类包含4种具体模式，不同模式对应不同的电路连接方式和应用场景。

2.1 输入模式：读取外部信号的4种方式

输入模式下，GPIO引脚用于检测外部电平信号，根据是否启用上下拉电阻和输入信号类型，分为4种模式：

（1）浮空输入（Floating Input）

• 电路特点：上拉/下拉电阻均不接入，引脚电平完全由外部信号决定；
• 工作原理：外部信号通过施密特触发器接入输入缓冲器，读取IDR寄存器可获取引脚电平；
• 适用场景：外部电路已包含上拉/下拉电阻（如I2C总线，外部有上拉电阻）；需要检测交变信号（如方波）；
• 注意事项：若外部无驱动信号，引脚电平会漂浮（受电磁干扰影响），可能出现不稳定状态。

配置代码（HAL库）：

GPIO_InitTypeDef GPIO_InitStruct = {0};
GPIO_InitStruct.Pin = GPIO_PIN_0;
GPIO_InitStruct.Mode = GPIO_MODE_INPUT;      // 输入模式
GPIO_InitStruct.Pull = GPIO_NOPULL;          // 浮空（无上下拉）
HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

（2）上拉输入（Pull-Up Input）

• 电路特点：内部上拉电阻（约40kΩ）接入，未接外部信号时引脚默认高电平；
• 工作原理：外部信号为低电平时，引脚被拉低；外部信号悬空时，上拉电阻将引脚拉至VDD（高电平）；
• 适用场景：按键检测（按键一端接GND，另一端接GPIO，按下时电平为低）；无外部上下拉的数字输入；
• 优势：无需外部电阻，简化硬件设计，避免电平漂浮。

配置代码：

GPIO_InitStruct.Pin = GPIO_PIN_0;
GPIO_InitStruct.Mode = GPIO_MODE_INPUT;
GPIO_InitStruct.Pull = GPIO_PULLUP;          // 上拉输入
HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

（3）下拉输入（Pull-Down Input）

• 电路特点：内部下拉电阻接入，未接外部信号时引脚默认低电平；
• 工作原理：外部信号为高电平时，引脚被拉高；外部信号悬空时，下拉电阻将引脚拉至VSS（低电平）；
• 适用场景：外部信号默认应为低电平的场景（如检测高电平触发的传感器）；
• 与上拉输入的区别：默认电平相反，根据外部电路选择（避免上下拉冲突）。

配置代码：

GPIO_InitStruct.Pin = GPIO_PIN_0;
GPIO_InitStruct.Mode = GPIO_MODE_INPUT;
GPIO_InitStruct.Pull = GPIO_PULLDOWN;        // 下拉输入
HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

（4）模拟输入（Analog Input）

• 电路特点：输入缓冲器的施密特触发器被关闭，模拟开关接通，引脚直接接入ADC模块；
• 工作原理：外部模拟信号（如0~3.3V电压）通过模拟通道传入ADC，可进行模数转换；
• 适用场景：连接模拟传感器（如光敏电阻、温敏电阻）；需要采集电压信号（如电池电压检测）；
• 注意事项：此时数字输入缓冲器不工作，读取IDR寄存器无效（需通过ADC获取数据）。

配置代码：

GPIO_InitStruct.Pin = GPIO_PIN_0;
GPIO_InitStruct.Mode = GPIO_MODE_ANALOG;     // 模拟输入
HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

2.2 输出模式：控制外部电路的4种方式

输出模式下，GPIO引脚用于驱动外部电路，根据输出结构和功能分为4种模式，核心区别在于输出驱动器的工作方式。

（1）推挽输出（Push-Pull Output）

• 电路特点：输出驱动器由P-MOS和N-MOS管组成，可输出高电平（VDD）和低电平（VSS）；
• 工作原理：
  • 输出高电平时，P-MOS导通，N-MOS截止，引脚接VDD；
  • 输出低电平时，N-MOS导通，P-MOS截止，引脚接VSS；
• 优势：输出驱动能力强（可提供±20mA电流，STM32F103）；高低电平切换速度快；
• 适用场景：驱动LED（直接串联限流电阻）；控制继电器、三极管；输出数字信号（如SPI时钟线）。

配置代码：

GPIO_InitStruct.Pin = GPIO_PIN_13;
GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;   // 推挽输出
GPIO_InitStruct.Pull = GPIO_NOPULL;          // 输出模式下，上下拉通常无效
GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;  // 低速
HAL_GPIO_Init(GPIOC, &GPIO_InitStruct);

（2）开漏输出（Open-Drain Output）

• 电路特点：仅N-MOS管工作，P-MOS管不导通；输出高电平时，N-MOS截止，引脚悬空（需外部上拉电阻）；
• 工作原理：
  • 输出低电平时，N-MOS导通，引脚接VSS；
  • 输出高电平时，N-MOS截止，引脚电平由外部上拉电阻决定（通常接VDD）；
• 适用场景：
  • 电平转换（如3.3V MCU驱动5V外设，外部接5V上拉电阻）；
  • 线与逻辑（多个设备共用一根总线，如I2C的SDA/SCL线，通过开漏实现线与）；
  • 避免短路（多个设备同时输出时，开漏模式不会导致VDD和VSS直接连接）。

配置代码：

GPIO_InitStruct.Pin = GPIO_PIN_1;
GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_OD;   // 开漏输出
GPIO_InitStruct.Pull = GPIO_NOPULL;          // 外部需接下拉电阻
GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_MEDIUM; // 中速
HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);

硬件注意：开漏输出必须外接上拉电阻（1~10kΩ），否则无法输出高电平。

（3）复用推挽输出（Alternate Function Push-Pull）

• 电路特点：输出驱动器与推挽输出相同，但引脚功能由复用外设（如UART、SPI）控制，而非软件直接写ODR；
• 工作原理：GPIO引脚被分配给特定外设（如PA9复用为USART1_TX），外设通过内部信号控制输出驱动器；
• 适用场景：外设输出信号（如UART发送端、SPI时钟线SCK、定时器PWM输出）；
• 配置步骤：先配置引脚为复用推挽模式，再初始化对应外设（外设会自动控制引脚）。

配置代码（USART1_TX为例）：

// 配置PA9为USART1_TX（复用推挽）
GPIO_InitStruct.Pin = GPIO_PIN_9;
GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;       // 复用推挽
GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH; // 高速（串口需要较高速度）
HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);// 初始化USART1（外设控制引脚）
MX_USART1_Init();

（4）复用开漏输出（Alternate Function Open-Drain）

• 电路特点：输出结构与开漏输出相同，引脚功能由复用外设控制；
• 适用场景：需要线与功能的外设（如I2C的SDA/SCL，复用为开漏输出，支持多设备共用总线）；
• 注意事项：同开漏输出，需外部上拉电阻。

配置代码（I2C1_SDA为例）：

// 配置PB7为I2C1_SDA（复用开漏）
GPIO_InitStruct.Pin = GPIO_PIN_7;
GPIO_InitStruct.Mode = GPIO_MODE_AF_OD;       // 复用开漏
GPIO_InitStruct.Pull = GPIO_PULLUP;           // 内部上拉（或外部上拉）
GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;  // I2C速度较低
HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);// 初始化I2C1
MX_I2C1_Init();

2.3 输出速度配置：为什么需要关心速度？

GPIO的输出速度（Speed）用于控制输出驱动器的开关速度，通过OSPEEDR寄存器配置，分为4个等级（以STM32F1为例）：

速度等级	最高频率	适用场景	功耗特点
低速（Low）	2MHz	LED指示灯（切换频率低）	低（开关损耗小）
中速（Medium）	10MHz	普通数字输出（如按键反馈信号）	中
高速（High）	50MHz	高速外设（如SPI、UART）	高（开关损耗大）
超高速（Very High）	100MHz+	高性能外设（如HDMI、高速ADC触发）	极高（仅高性能型号支持）

速度选择原则：

• 满足功能需求即可，不必追求最高速度（高速会增加功耗和电磁干扰）；
• 高频信号（如PWM、SPI时钟）需选高速；低频信号（如LED闪烁）选低速；
• 复用外设的速度需与外设工作频率匹配（如UART波特率115200，中速即可；SPI 10MHz，需高速）。

三、GPIO引脚复用：一个引脚，多种功能

STM32引脚数量有限，为实现复杂功能，多数引脚支持复用功能（Alternate Function）——同一引脚可被不同外设共享（如PA0可作为普通GPIO，也可作为TIM2_CH1或ADC1_IN0）。

3.1 复用功能表：查询引脚支持的外设

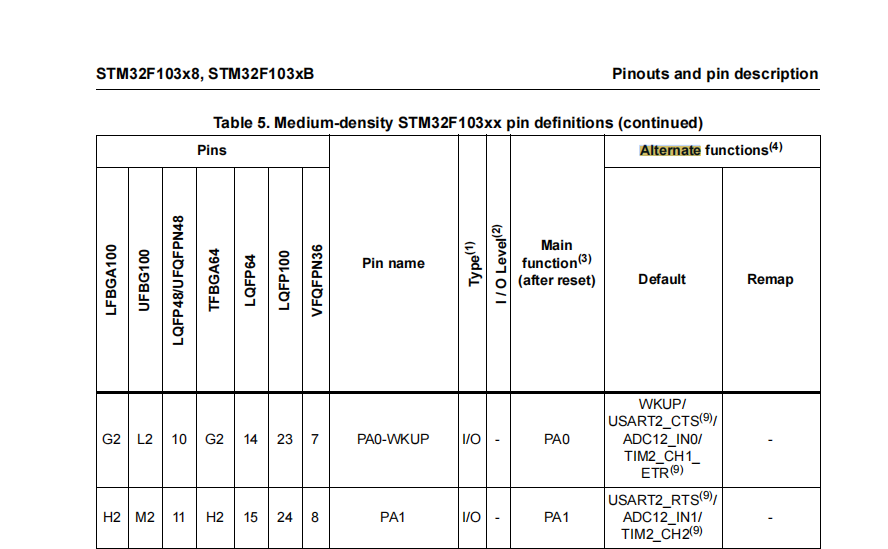

每个STM32型号的引脚复用功能不同，需参考数据手册的"Pinout"章节（如STM32F103C8T6的PA0支持：GPIO、TIM2_CH1、TIM5_CH1、ADC1_IN0）。

复用功能查询步骤：

1. 打开芯片数据手册（Datasheet）；
2. 找到"Pin Configuration"或"Alternate Function Mapping"表格；
3. 查找目标引脚（如PA0），查看支持的复用功能。


3.2 复用功能配置步骤

以PA0复用为TIM2_CH1（定时器通道1）为例，配置步骤：

1. 使能GPIO和外设时钟：

   __HAL_RCC_GPIOA_CLK_ENABLE();  // 使能GPIOA时钟
   __HAL_RCC_TIM2_CLK_ENABLE();   // 使能TIM2时钟


2. 配置GPIO为复用模式：

   GPIO_InitStruct.Pin = GPIO_PIN_0;
   GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;       // 复用推挽（定时器输出PWM）
   GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH; // 高速（PWM需要高频切换）
   HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);


3. 初始化外设：

   TIM_HandleTypeDef htim2;
   htim2.Instance = TIM2;
   htim2.Init.Prescaler = 72-1;  // 72MHz/72=1MHz
   htim2.Init.Period = 1000-1;   // 1MHz/1000=1kHz PWM
   // ... 其他配置 ...
   HAL_TIM_PWM_Init(&htim2);// 配置TIM2_CH1为PWM输出
   TIM_OC_InitTypeDef sConfigOC = {0};
   sConfigOC.OCMode = TIM_OCMODE_PWM1;
   sConfigOC.Pulse = 500;        // 占空比50%
   HAL_TIM_PWM_ConfigChannel(&htim2, &sConfigOC, TIM_CHANNEL_1);
   HAL_TIM_PWM_Start(&htim2, TIM_CHANNEL_1);


此时，PA0不再由GPIO直接控制，而是由TIM2_CH1控制，输出1kHz的PWM波形。

3.3 重映射（Remap）：灵活分配外设引脚

部分外设支持引脚重映射（Remap），即同一外设可映射到不同引脚（如USART1默认引脚为PA9/PA10，可重映射到PB6/PB7），解决引脚冲突问题。

重映射配置需通过AFIO寄存器（复用功能I/O）实现，以USART1重映射为例：

// 使能AFIO时钟（重映射必须）
__HAL_RCC_AFIO_CLK_ENABLE();// 配置USART1重映射到PB6（TX）和PB7（RX）
GPIO_PinRemapConfig(GPIO_Remap_USART1, ENABLE);  // 标准库函数
// HAL库中通过GPIO_InitStruct的Mode间接配置，无需直接操作AFIO// 配置PB6和PB7为复用功能
GPIO_InitStruct.Pin = GPIO_PIN_6 | GPIO_PIN_7;
GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;         // TX为复用推挽
GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);

四、GPIO实战应用：从基础到进阶

4.1 应用1：LED控制（推挽输出）

LED是GPIO最基础的应用，通过推挽输出控制LED的亮灭或闪烁。

硬件连接

• LED正极串联220Ω限流电阻，连接到STM32的PC13引脚；
• LED负极连接GND；
• 原理：PC13输出低电平时，电流从VDD→电阻→LED→PC13→GND，LED点亮；输出高电平时，无电流，LED熄灭。

软件实现（闪烁LED）

int main(void)
{HAL_Init();SystemClock_Config();// 初始化PC13为推挽输出GPIO_InitTypeDef GPIO_InitStruct = {0};GPIO_InitStruct.Pin = GPIO_PIN_13;GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;GPIO_InitStruct.Pull = GPIO_NOPULL;GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;  // LED低速即可HAL_GPIO_Init(GPIOC, &GPIO_InitStruct);// 主循环：LED每秒闪烁一次while (1){HAL_GPIO_WritePin(GPIOC, GPIO_PIN_13, GPIO_PIN_RESET);  // 低电平，LED亮HAL_Delay(500);  // 延时500msHAL_GPIO_WritePin(GPIOC, GPIO_PIN_13, GPIO_PIN_SET);    // 高电平，LED灭HAL_Delay(500);}
}

优化：使用BSRR寄存器实现原子操作

HAL_GPIO_WritePin内部通过GPIOx_ODR操作，可能被中断打断（导致电平异常），推荐用BSRR寄存器（原子操作）：

// 替代HAL_GPIO_WritePin，直接操作寄存器
#define LED_ON()  GPIOC->BSRR = GPIO_PIN_13 << 16;  // 复位PC13（低电平）
#define LED_OFF() GPIOC->BSRR = GPIO_PIN_13;         // 置位PC13（高电平）// 主循环中使用
while(1)
{LED_ON();HAL_Delay(500);LED_OFF();HAL_Delay(500);
}

4.2 应用2：按键输入（上拉输入+中断）

按键输入有"轮询"和"中断"两种方式，中断方式更高效（无需CPU持续查询）。

硬件连接

• 按键一端连接PA0，另一端连接GND；
• PA0配置为上拉输入：未按下时，内部上拉电阻使PA0为高电平；按下时，PA0被拉低为低电平。

软件实现（中断方式检测按键）

// 全局变量：按键状态标志
uint8_t key_pressed = 0;int main(void)
{HAL_Init();SystemClock_Config();// 初始化PA0为上拉输入，使能中断GPIO_InitTypeDef GPIO_InitStruct = {0};GPIO_InitStruct.Pin = GPIO_PIN_0;GPIO_InitStruct.Mode = GPIO_MODE_IT_FALLING;  // 下降沿中断（按键按下时触发）GPIO_InitStruct.Pull = GPIO_PULLUP;           // 上拉输入HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);// 配置NVIC中断HAL_NVIC_SetPriority(EXTI0_IRQn, 0, 0);  // 优先级0HAL_NVIC_EnableIRQ(EXTI0_IRQn);          // 使能EXTI0中断// 初始化LED（用于指示按键状态）GPIO_InitStruct.Pin = GPIO_PIN_13;GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;HAL_GPIO_Init(GPIOC, &GPIO_InitStruct);while (1){if (key_pressed){key_pressed = 0;  // 清除标志HAL_GPIO_TogglePin(GPIOC, GPIO_PIN_13);  // 翻转LED}}
}// 中断服务程序
void EXTI0_IRQHandler(void)
{HAL_GPIO_EXTI_IRQHandler(GPIO_PIN_0);  // 调用HAL库处理函数
}// 中断回调函数（按键按下时执行）
void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
{if (GPIO_Pin == GPIO_PIN_0){// 消抖：延时后再次检测HAL_Delay(20);  // 20ms消抖if (HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_0) == GPIO_PIN_RESET){key_pressed = 1;  // 置位标志}}
}

关键技术：消抖处理

机械按键按下时会有10~50ms的抖动（电平快速跳变），可能导致多次中断，解决方案：

• 硬件消抖：按键两端并联100nF电容；
• 软件消抖：在中断回调函数中延时后再次检测引脚电平（如上述代码中的HAL_Delay(20)）。

4.3 应用3：模拟电平检测（模拟输入+ADC）

GPIO模拟输入模式可配合ADC采集外部模拟信号（如电位器电压、传感器输出）。

硬件连接

• 电位器一端接3.3V，另一端接GND，中间抽头接PA0；
• PA0配置为模拟输入，接入ADC1_IN0通道。

软件实现（读取电位器电压）

ADC_HandleTypeDef hadc1;// ADC初始化函数
static void MX_ADC1_Init(void)
{ADC_ChannelConfTypeDef sConfig = {0};hadc1.Instance = ADC1;hadc1.Init.ScanConvMode = DISABLE;  // 单通道模式hadc1.Init.ContinuousConvMode = ENABLE;  // 连续转换hadc1.Init.DataAlign = ADC_DATAALIGN_RIGHT;  // 右对齐hadc1.Init.NbrOfConversion = 1;    // 转换次数HAL_ADC_Init(&hadc1);// 配置PA0为ADC1_IN0通道sConfig.Channel = ADC_CHANNEL_0;sConfig.Rank = ADC_REGULAR_RANK_1;sConfig.SamplingTime = ADC_SAMPLETIME_55CYCLES_5;  // 采样时间HAL_ADC_ConfigChannel(&hadc1, &sConfig);
}int main(void)
{HAL_Init();SystemClock_Config();MX_ADC1_Init();// 启动ADCHAL_ADC_Start(&hadc1);while (1){// 等待ADC转换完成HAL_ADC_PollForConversion(&hadc1, 100);// 读取ADC值（12位，范围0~4095）uint32_t adc_value = HAL_ADC_GetValue(&hadc1);// 计算电压（3.3V参考电压）float voltage = (adc_value * 3.3f) / 4095.0f;// 打印结果（需初始化UART，代码略）printf("ADC值：%d，电压：%.2fV\r\n", adc_value, voltage);HAL_Delay(500);  // 每500ms读取一次}
}// ADC MSP初始化（配置GPIO为模拟输入）
void HAL_ADC_MspInit(ADC_HandleTypeDef* adcHandle)
{GPIO_InitTypeDef GPIO_InitStruct = {0};if(adcHandle->Instance == ADC1){__HAL_RCC_ADC1_CLK_ENABLE();__HAL_RCC_GPIOA_CLK_ENABLE();// PA0配置为模拟输入GPIO_InitStruct.Pin = GPIO_PIN_0;GPIO_InitStruct.Mode = GPIO_MODE_ANALOG;  // 模拟输入HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);}
}

原理说明

• 电位器输出电压范围0~3.3V，PA0通过模拟输入模式将电压传入ADC；
• ADC将模拟量转换为12位数字量（0对应0V，4095对应3.3V）；
• 通过公式电压 = (ADC值 × 参考电压) / 4095可计算实际电压。

五、GPIO使用注意事项与优化技巧

5.1 引脚电流限制

STM32 GPIO引脚的输出电流有限制（参考数据手册）：

• 单个引脚最大输出电流：±20mA（STM32F1）；
• 整个端口最大电流：100mA（如GPIOA所有引脚总电流）；
• 芯片总电流：不同型号不同（F103最大150mA）。

超过限制的解决方案：

• 驱动大功率设备（如电机、高亮LED）时，需通过三极管或MOS管扩流；
• 多个引脚同时输出时，计算总电流，避免超过端口/芯片限制。

5.2 抗干扰设计

GPIO引脚易受电磁干扰，尤其在工业环境中，需注意：

• 输入引脚：关键信号（如按键）可增加RC滤波电路（10kΩ电阻+100nF电容）；
• 输出引脚：高速切换的引脚（如PWM）应尽量短，避免产生高频噪声；
• 接地：模拟输入引脚的地线应与数字地分开（避免数字噪声干扰模拟信号）。

5.3 低功耗优化

电池供电设备需通过GPIO配置降低功耗：

• 未使用的引脚：配置为输入模式（上拉/下拉），避免悬空（悬空引脚会产生漏电流）；
• 输出引脚：无需输出时，配置为输入模式（输出驱动器关闭，功耗降低）；
• 模拟输入：不使用ADC时，将引脚配置为数字输入（关闭模拟开关，减少漏电流）。

5.4 寄存器操作vs HAL库

• HAL库：代码规范，跨系列兼容，适合新手和快速开发；但函数调用层次多，效率稍低；
• 寄存器操作：直接操作GPIOx寄存器（如GPIOA->ODR |= GPIO_PIN_0），效率高，适合对实时性要求高的场景（如高频PWM）。

寄存器操作示例（翻转LED）：

// 替代HAL_GPIO_TogglePin
GPIOC->ODR ^= GPIO_PIN_13;  // 异或操作，翻转PC13电平

六、总结与进阶学习

GPIO作为STM32的基础外设，其灵活性和多功能性使其成为嵌入式开发的必备技能。本文从硬件结构到软件配置，详细讲解了：

• 8种工作模式的原理与适用场景（输入4种+输出4种）；
• 引脚复用与重映射的配置方法；
• LED控制、按键输入、模拟检测三个实战案例；
• 实用技巧（电流限制、抗干扰、低功耗优化）。

进阶学习方向：

• GPIO与定时器结合：使用定时器PWM控制LED亮度（需复用推挽输出）；
• GPIO与DMA：通过DMA读取GPIO输入数据（适合高速采集场景）；
• 硬件抽象层设计：封装GPIO操作函数，实现跨平台兼容（如同时支持STM32和Arduino）。

掌握GPIO的核心是理解"模式配置决定引脚行为"，实际开发中需根据外部电路选择合适的模式，平衡功能、效率和可靠性。无论是简单的LED闪烁还是复杂的外设驱动，GPIO都是构建嵌入式系统的基石。

附录：GPIO模式速查表

模式类型	配置（HAL库）	核心特点	典型应用
浮空输入	GPIO_MODE_INPUT+GPIO_NOPULL	无上下拉，电平由外部决定	外部有上下拉的信号（I2C）
上拉输入	GPIO_MODE_INPUT+GPIO_PULLUP	未接信号时为高电平	按键检测（一端接GND）
下拉输入	GPIO_MODE_INPUT+GPIO_PULLDOWN	未接信号时为低电平	高电平触发的传感器
模拟输入	GPIO_MODE_ANALOG	接入ADC，可采集模拟信号	电位器、温度传感器
推挽输出	GPIO_MODE_OUTPUT_PP	可输出高低电平，驱动能力强	LED、数字信号输出
开漏输出	GPIO_MODE_OUTPUT_OD	需外部上拉，支持线与	电平转换、多设备共用总线
复用推挽输出	GPIO_MODE_AF_PP	外设控制的推挽输出	UART_TX、SPI_SCK
复用开漏输出	GPIO_MODE_AF_OD	外设控制的开漏输出，需外部上拉	I2C_SDA/SCL、SMBus
