在工业自动化系统中，不同设备间的通信协议差异常常成为数据互联的障碍。当涡街液体流量计通过RS485接口输出Modbus信号，而控制系统采用西门子S7-300 PLC的PROFIBUS-DP网络时，如何实现两者的无缝对接？这正是RS485转PROFIBUS网关的用武之地。

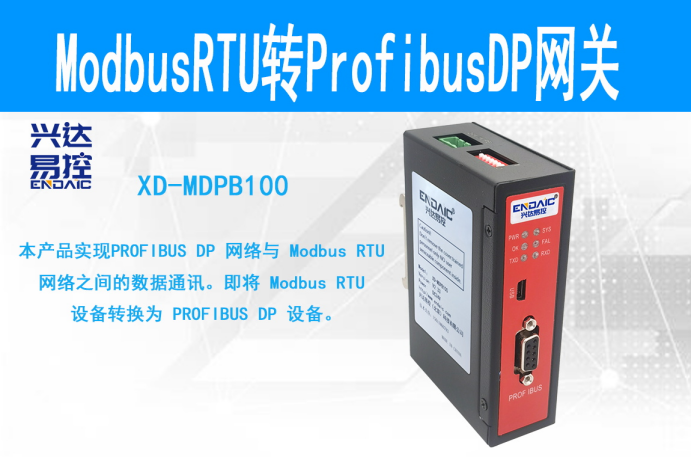

涡街流量计通常通过RS485接口输出信号，支持Modbus RTU或ASCII协议，这是一种基于串行通信的开放标准，适合低速设备间的数据传输。而西门子S7-300 PLC广泛采用的PROFIBUS-DP协议，则是高速、确定性的现场总线，专为工业控制设计。两者的差异如同使用不同语言的对话者，这时就需要RS485转PROFIBUS网关。这类RS485转PROFIBUS网关能够将Modbus的寄存器地址映射为PROFIBUS的输入输出区，实现数据双向转换。

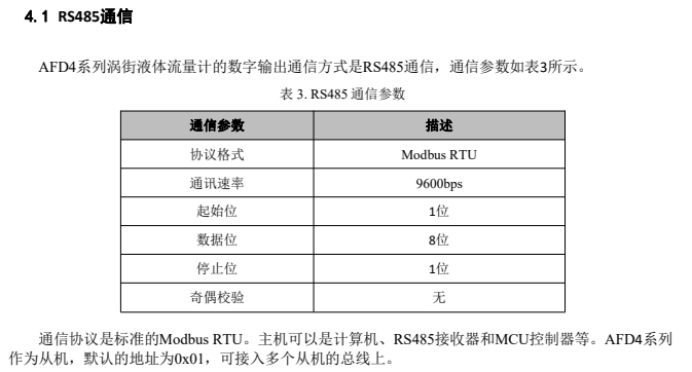

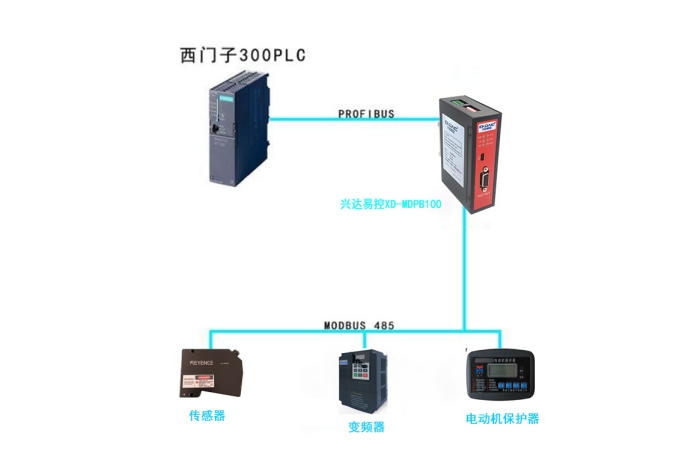

实际部署中，首先需确认流量计的输出类型：是模拟量（如4-20mA）还是数字通信（如Modbus RTU）。若采用RS485通信，需在RS485转PROFIBUS网关配置软件中设定Modbus从站地址、寄存器范围及波特率等参数。

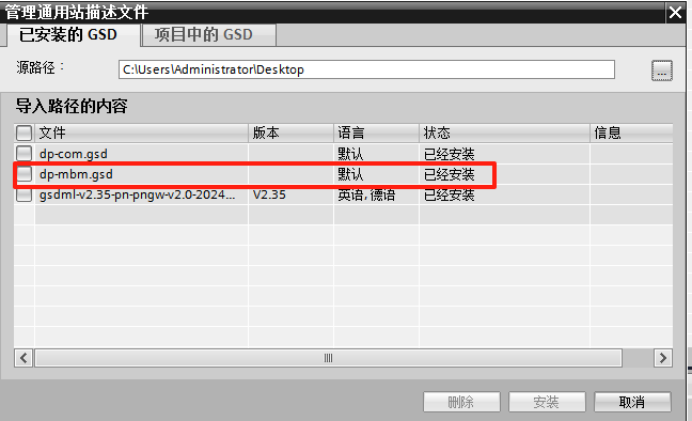

对于S7-300 PLC，需在TIA Portal软件中安装RS485转PROFIBUS网关的GSD文件，将其添加为PROFIBUS从站设备。

流量计的瞬时流量、累计流量等数据通常存储在Modbus的保持寄存器中。以Modbus RTU为例，若流量计说明书标注瞬时流量地址为40001（十六进制0x0000）

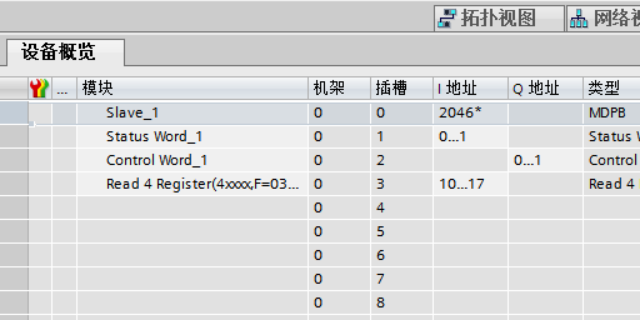

在只读的情况下RS485转PROFIBUS网关只需添加一条输入4个寄存器的指令即可

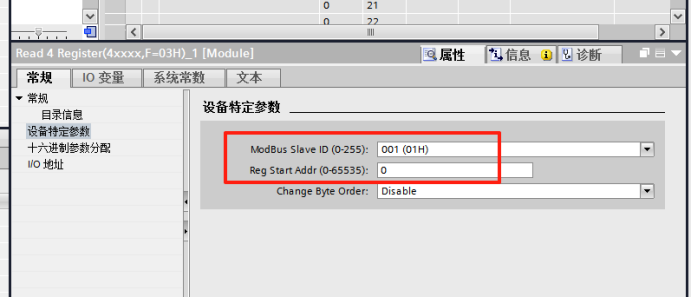

然后在输入指令的属性里设置Modbus从站地址1和寄存器起始地址0

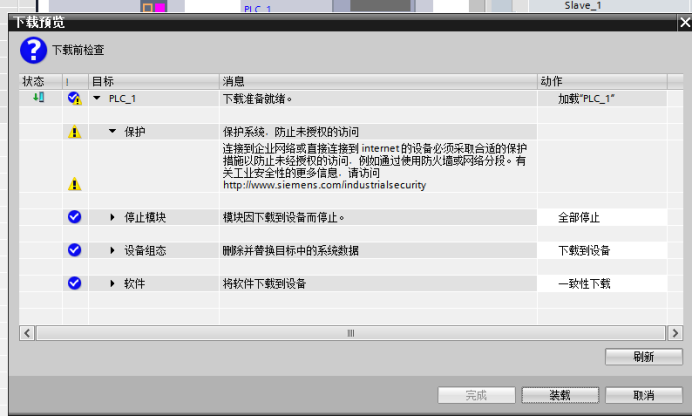

最后下载配置到plc组态

在智能化升级浪潮下，RS485转PROFIBUS网关的价值不仅在于解决兼容性问题，更在于延长老旧设备的生命周期。一台十年前生产的涡街流量计，通过RS485转PROFIBUS网关接入现代PROFIBUS网络，其数据可无缝融入MES或SCADA系统，这种“老树新枝”的改造模式，为企业节省了大量硬件更换成本。
