扬声器测试解决方案

扬声器测试解决方案

解放人工听音-高效、精准测试

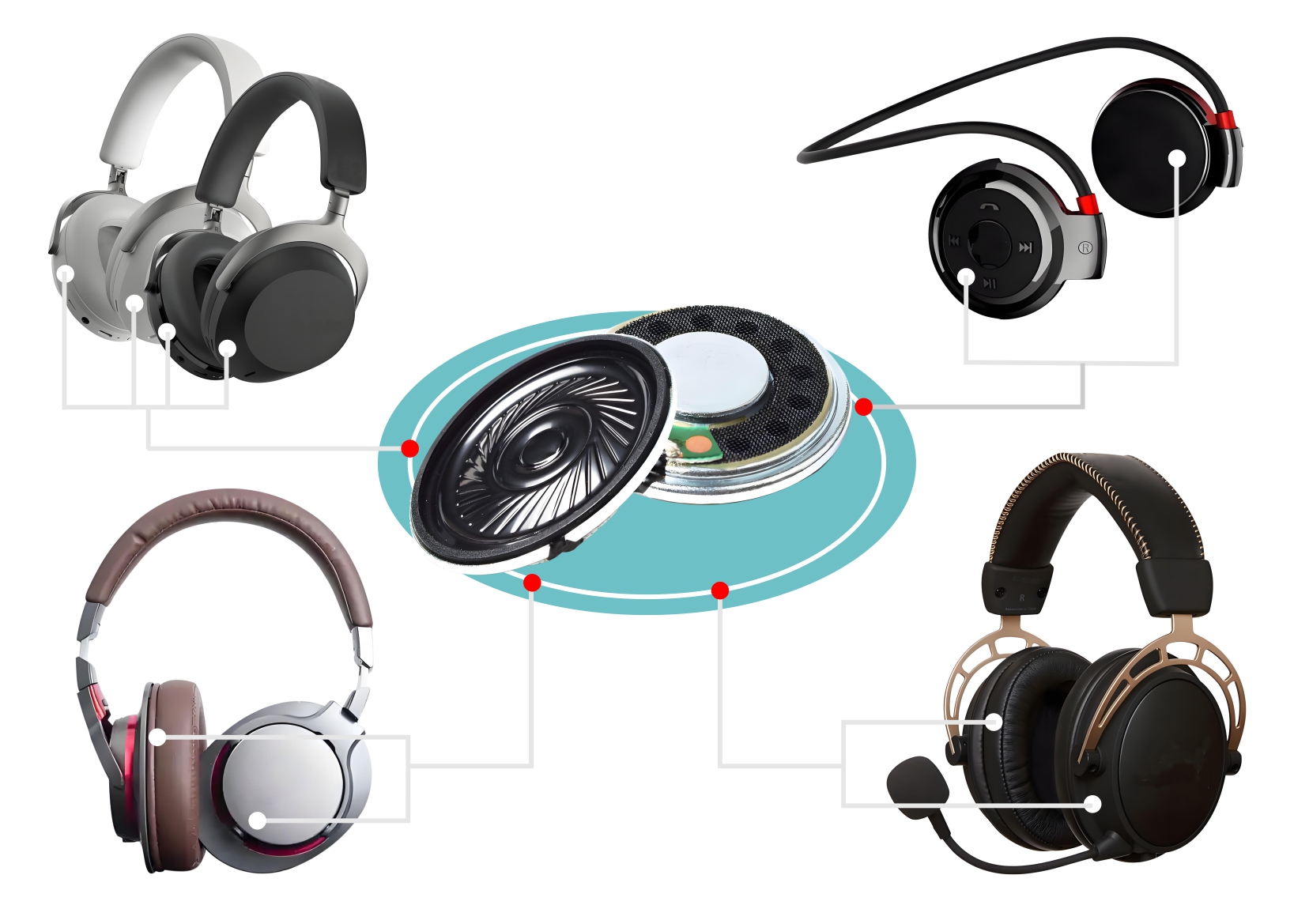

扬声器俗称“喇叭”。是一种十分常用的电声换能器件，在发声的电子电气设备中都能见到它。

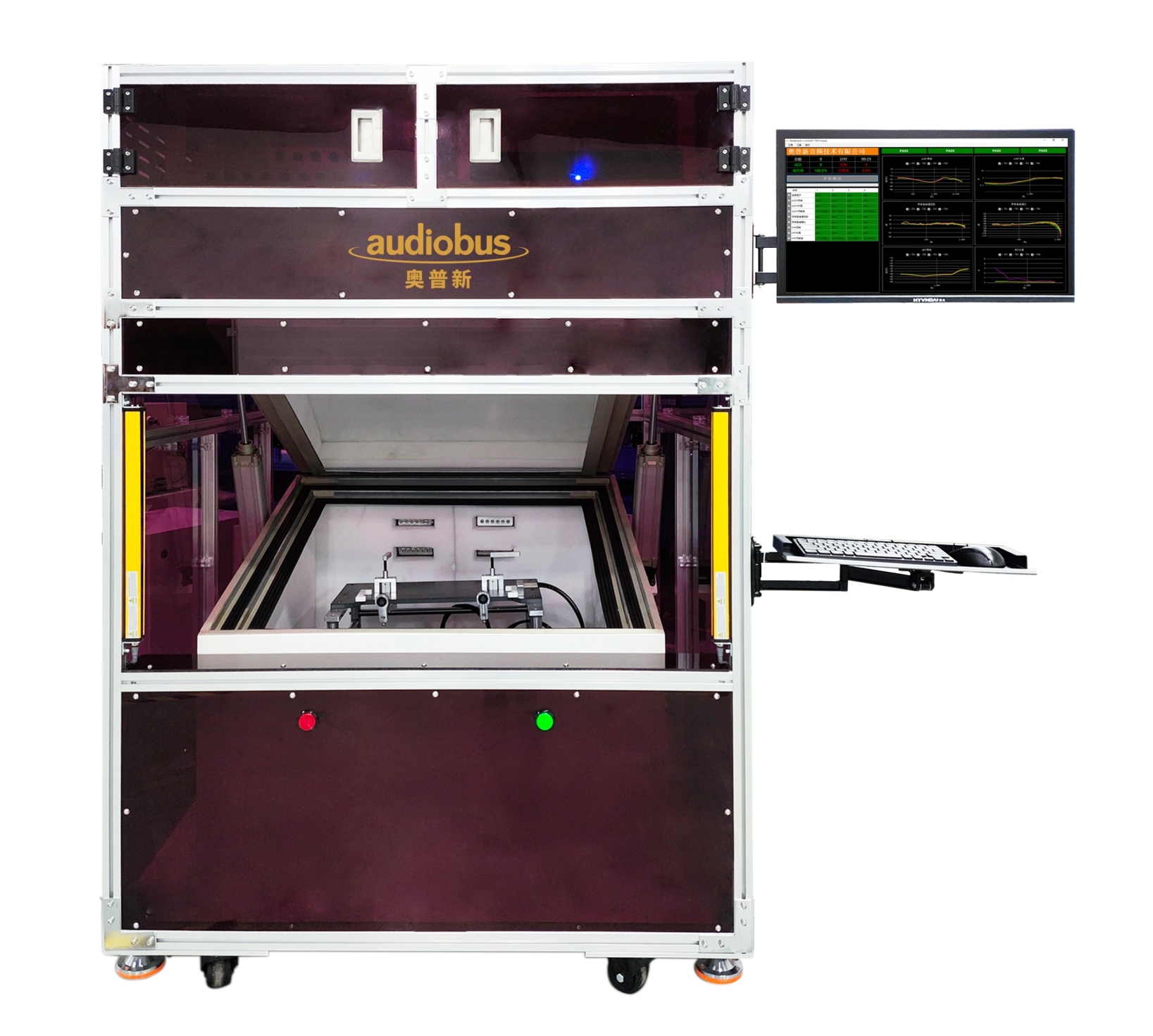

奥普新扬声器测试系统

该系统最大创新点在于使用双麦克风进行声学信号捕捉工作，在测试过程中，可精确拾取扬声器发出的声波情况，从而判定扬声器工作是否正常。

测试系统使用奥普新自研异音分析算法，可准确筛选异音扬声器，解放人工听音。

软件平台

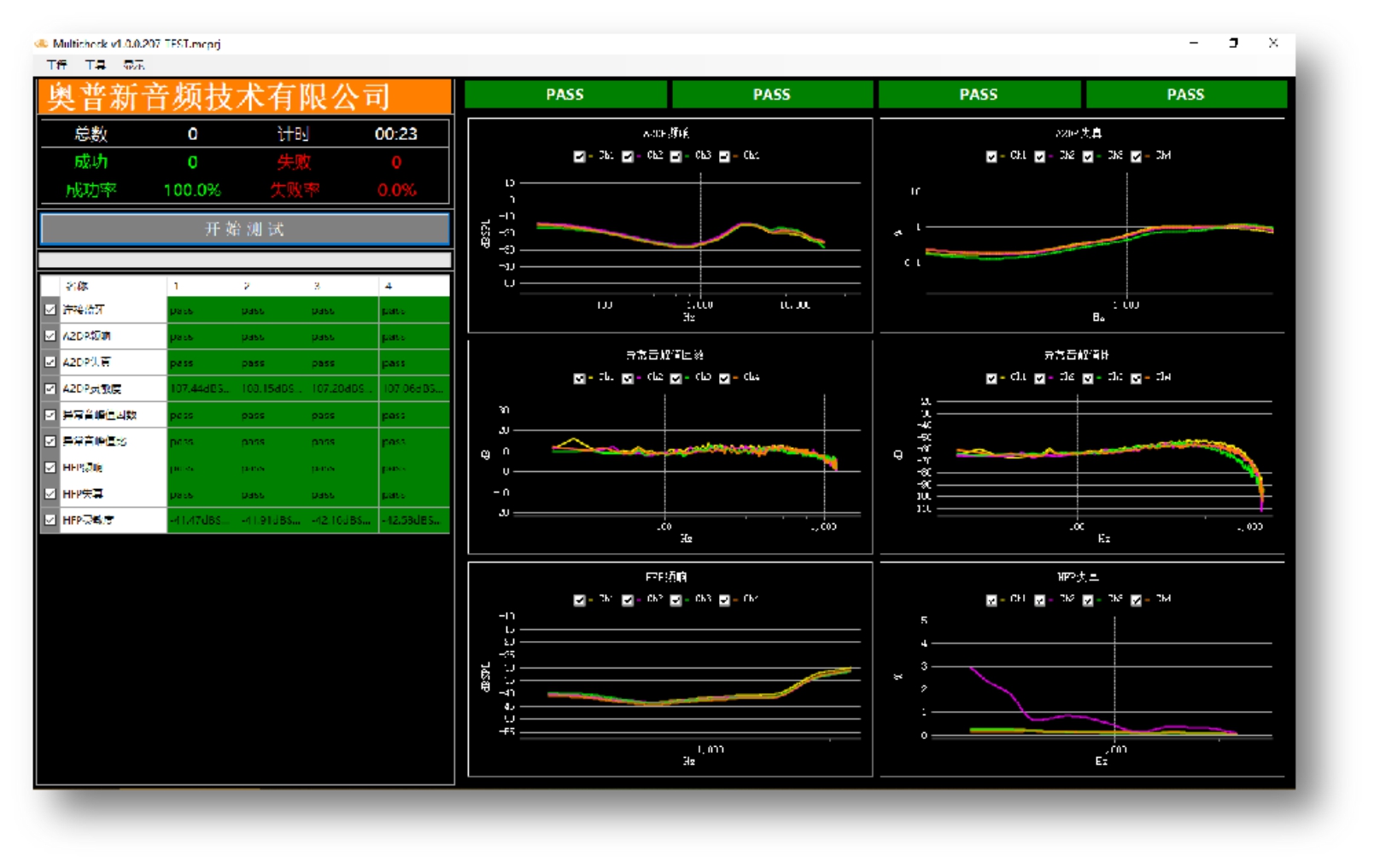

Multicheck 快速产测软件

自主研发、制作，享有著作权

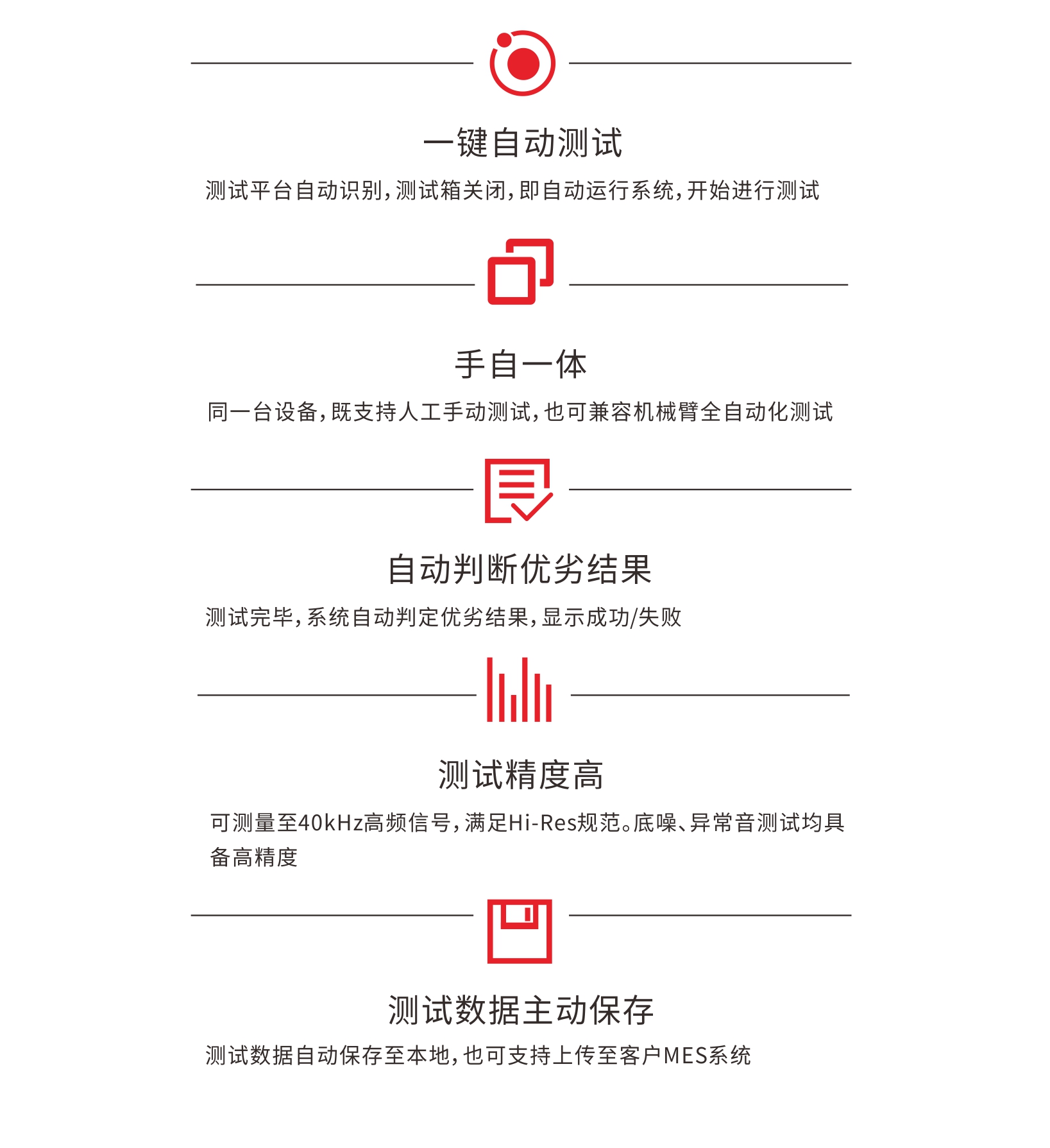

支持功能

典型测试指标

频率响应

正弦波信号扫频测试，音频测试最基础指标之一，可有效衡量扬声器各频率输出特性。

20~40kHz，0~1Vrms，0s ~15s，1/24~1/1

灵敏度

单点数值：频响响应曲线结果中某频率点上的数值，常规普遍使用1kHz处数据点。可有效衡量在同等输入功率下，扬声器的工作效率。

喇叭阻抗

阻抗曲线：衡量喇叭在不同频段工作时，阻抗的大小，可生成频率对阻值曲线图结果。

谐振频率F0：涵盖多项喇叭基础的T-S参数和F0数值。

极性

相位曲线：通过对输入信号对输出信号的比对，查看不同频段相位差异。

极性：通过精准算法分析扬声器内部喇叭是否反接。

失真

失真曲线：全称为总谐波失真，英文缩写为THD。对信号高次谐波失真分析而得到的曲线结果。

失真度：失真曲线上的单点数值。

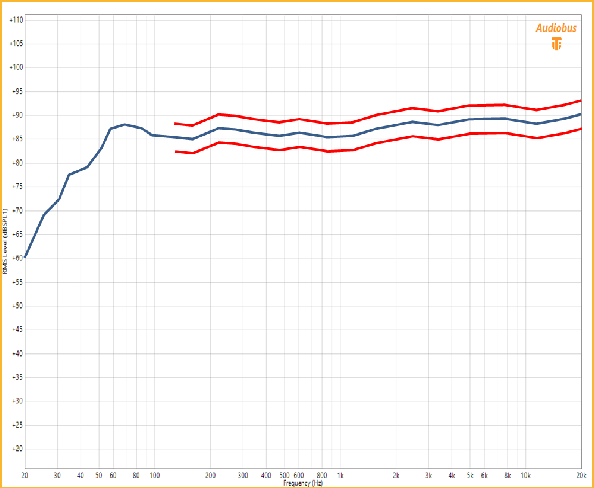

频率曲线测试结果示例

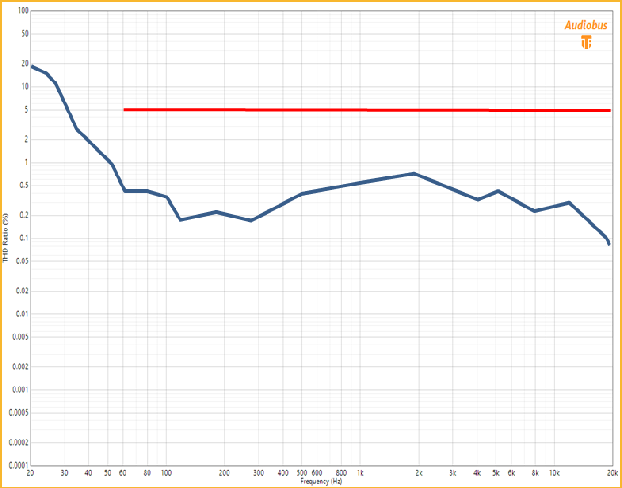

失真曲线测试结果示例

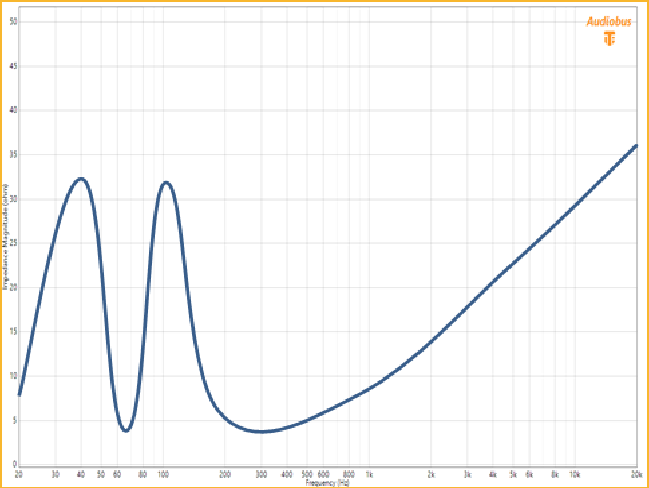

阻抗曲线测试结果示例

突破性测试指标

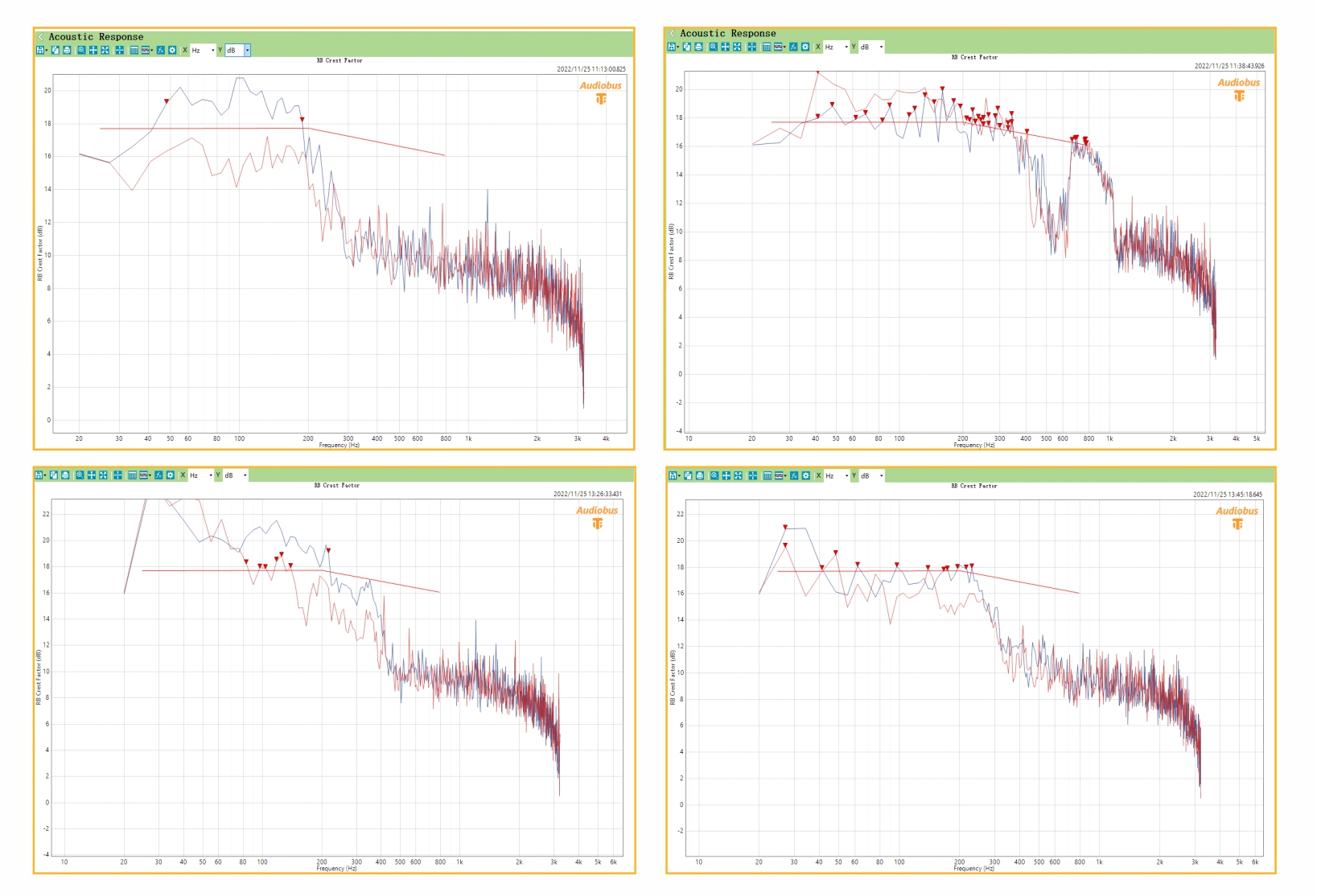

异常音检测（R&B）

异常音是指扬声器在工作过程中发出的吱吱或嗡嗡声，这些不和谐的异常音通过频响曲线及失真曲线这两个指标是无法100%检测出来的，市面上大量扬声器制造企业为防止异音产品流出，会安排训练有素的员工进行人工听音复检。奥普新企业采用创新算法，通过测试设备精确筛选异音产品，降低扬声器制造企业的人工投入。

RB Crest Factor  RB Peak Ratio  RB Loudness

取消人工听音

多次测试验证，自研算法可精准实现异常音扬声器的筛查，仪器测试完成后无需人工再听音复检！

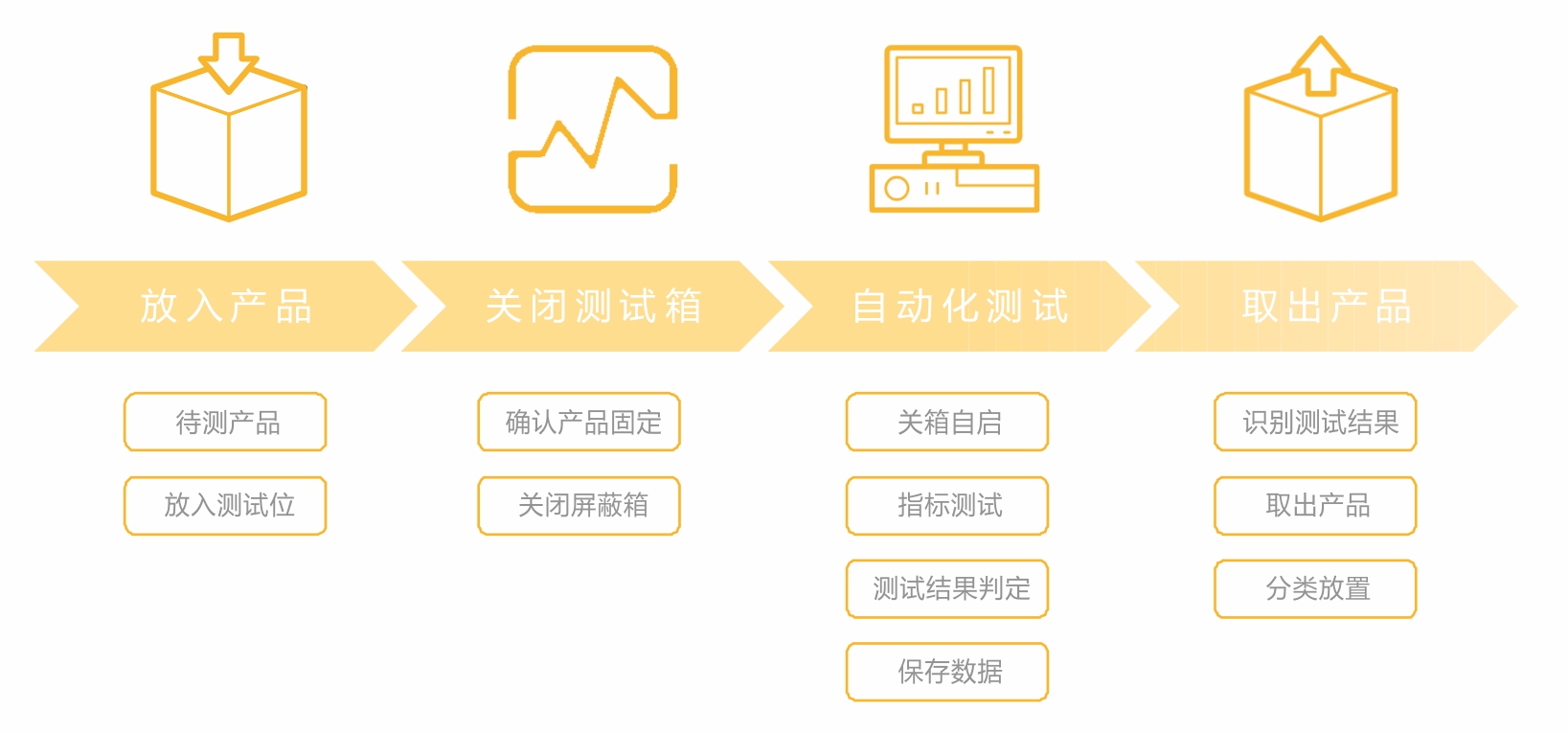

测试流程
