Linux文件系统底层原理：从磁盘物理结构到LBA寻址

1. 磁盘物理结构：机械与电子的完美协作

1.1 硬盘的"多层蛋糕"结构 🍰

机械硬盘(HDD)的内部结构类似多层蛋糕，每一层都是一个盘片(Platter)，上下两面都可存储数据。想象一下：

• 每个盘片像一张CD光盘，但表面覆盖着磁性材料
• 磁头(Head) 就像唱片机的针头，悬浮在盘片表面几纳米处（比头发丝细1000倍！）
• 主轴马达带动盘片高速旋转（常见7200转/分钟，相当于每秒120转）

💡 为什么硬盘怕震动？因为磁头与盘片间距太小，震动可能导致"磁头碰撞"，就像让高速行驶的汽车突然撞上墙壁🚗💥

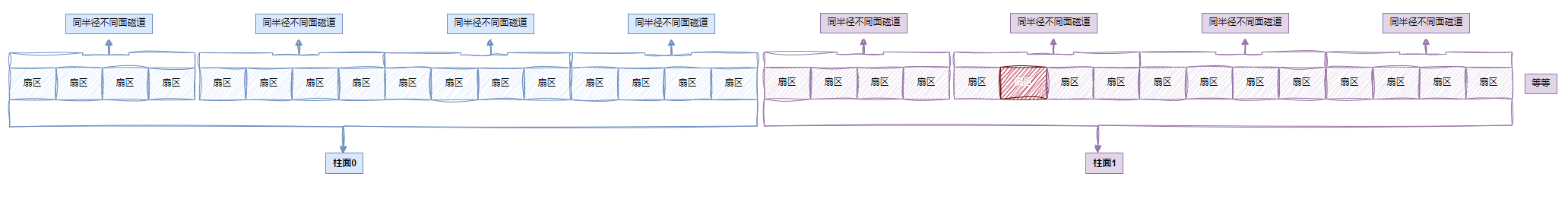

1.2 数据定位的三维坐标：柱面-磁头-扇区

磁盘存储的最小物理单位是扇区(Sector)，每个扇区固定512字节。要找到一个扇区，需要三个坐标：

• 柱面(Cylinder)：所有盘片上半径相同的磁道组成的虚拟圆柱（机械臂移动一次定位一个柱面）
• 磁头(Head)：选择哪个盘面（每个盘面一个磁头）
• 扇区(Sector)：磁道上的扇形区域（盘片旋转到磁头下方）

1.3 磁盘容量计算公式与实例 🧮

容量 = 磁头数 × 柱面数 × 每磁道扇区数 × 每扇区字节数

实例计算：

磁头数 = 2（上下两个盘面）
柱面数 = 1024（磁道数）
每磁道扇区数 = 63
每扇区字节 = 512B总容量 = 2 × 1024 × 63 × 512 = 65,536, 字节 = 65.536 MB

📌 注意：早期硬盘确实如此计算，但现代硬盘会通过" zone bit recording"优化外圈磁道的扇区数，实际容量会更大

2. 地址方式演进：从CHS到LBA的跨越

2.1 CHS寻址的局限性与8GB壁垒 🚧

CHS寻址使用8bit磁头+10bit柱面+6bit扇区：

• 最大磁头数 = 2⁸ = 256
• 最大柱面数 = 2¹⁰ = 1024
• 最大扇区数 = 2⁶ = 63（实际每磁道扇区数）

最大容量 = 256 × 1024 × 63 × 512B = 8,455,716,864B ≈ 8.4GB

这就是为什么早期BIOS只支持8GB以下硬盘！当硬盘超过8GB，CHS寻址就无能为力了😥

2.2 LBA寻址：给每个扇区编上唯一身份证号 🆔

LBA(Logical Block Addressing)将磁盘视为一维数组：

• 每个扇区有唯一编号（从0开始）
• 操作系统只需告诉硬盘LBA编号，转换为CHS的工作由硬盘固件完成

2.3 CHS与LBA的双向转换公式与实例 🔄

CHS转LBA公式：

LBA = 柱面号C × (磁头数H × 每磁道扇区数S) + 磁头号h × 每磁道扇区数S + 扇区号s - 1

实例计算：
已知：C=2, H=2（总磁头数）, S=63（每磁道扇区数）, h=1（磁头号）, s=3（扇区号）

LBA = 2×(2×63) + 1×63 + 3-1 = 2×126 + 63 + 2 = 317

LBA转CHS公式：

柱面号C = LBA // (H×S)
磁头号h = (LBA % (H×S)) // S
扇区号s = (LBA % S) + 1

验证LBA=317转CHS：

C = 317 // (2×63) = 317 // 126 = 2
h = (317 % 126) // 63 = 65 // 63 = 1
s = (317 % 63) + 1 = 2 + 1 = 3

完美还原原始CHS参数！✅

3. 文件系统核心概念：块、分区与缓存

3.1 块(Block)：文件存取的最小单位 🧱

块是文件存取的最小单位，由连续扇区组成（常见4KB=8个扇区）

• stat命令中的"I/O Block: 4096"表示块大小为4KB
• 块大小对性能影响巨大：

块大小	小文件(1KB)浪费空间	大文件(1GB)碎片数
1KB	0% (完美)	1,048,576 块
4KB	75% (浪费3KB)	262,144 块
64KB	98.4% (浪费63KB)	16,384 块

💡 现代文件系统会根据文件类型动态调整块大小，如Ext4的"块组"机制

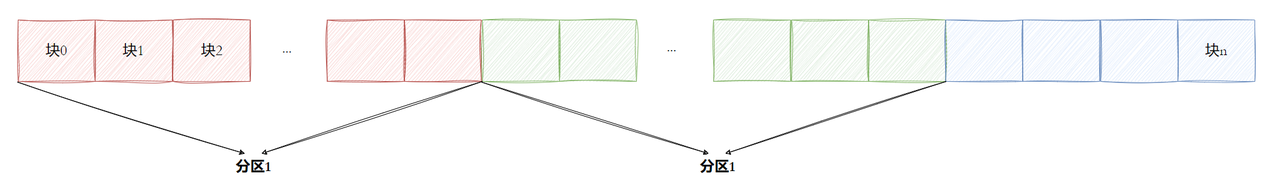

3.2 分区：硬盘的"抽屉式收纳" 🗄️

分区就像C、D、E盘，更准确地说：

• 柱面是分区的最小单位
• MBR分区表支持4个主分区（或3主+1扩展分区）
• GPT分区表突破限制（支持128个分区，最大容量18EB）

查看分区表：

fdisk -l /dev/sda  # MBR分区表
gdisk -l /dev/sda  # GPT分区表

3.3 页缓存(Page Cache)：内存中的"磁盘数据缓冲区" 🚀

重要概念：

• 操作系统将频繁访问的磁盘数据缓存到内存
• 写操作先到缓存，后台异步写入磁盘（提高性能）
• 查看缓存命中率：

  grep PageCache /proc/meminfo
  # 理想命中率应>95%


🚨 数据一致性风险：突然断电可能导致缓存数据丢失，解决方案→Ext4日志功能！

4. 文件系统引入：给无序磁盘注入秩序 📊

没有文件系统的磁盘就是"数据垃圾堆"：

• 文件系统记录：哪个块存了什么数据？文件从哪里开始到哪里结束？
• 支持文件名、权限、创建时间等元数据
• 解决数据碎片化问题

常见文件系统对比：

文件系统	特点	最大文件	最大卷	日志功能
Ext2	无日志	2TB	32TB	❌
Ext3	有日志	2TB	32TB	✅
Ext4	extent+延迟分配	16TB	1EB	✅
XFS	高性能大文件	8EB	8EB	✅

接下来将深入Ext4的内部结构！

---

思考题（大学生必备知识点）🤔

1. 为什么磁盘读写时"连续块"比"分散块"快10倍以上？
2. 计算：一个LBA地址为1000的扇区，在磁头数=4、每磁道扇区数=63的硬盘上，对应的CHS地址是什么？
3. 为什么删除文件后"清空回收站"才能真正释放空间？（提示：inode与数据块的关系）

答案将在《Ext4文件系统全景解析》中揭晓！🔜
