介绍

1. STM32的每个IO都可以作为外部中断输入。
2. STM32的中断控制器支持19个外部中断/事件请求：
   线0~15：对应外部IO口的输入中断。
   线16：连接到PVD输出。
   线17：连接到RTC闹钟事件。
   线18：连接到USB唤醒事件。
3. 每个外部中断线可以独立的配置触发方式（上升沿，下降沿或者双边沿触发），触发/屏蔽，专用的状态位。
4. 对于每个中断线，可以设置相应的触发方式（上升沿触发，下降沿触发，边沿触发）以及使能。
5. IO口外部中断在中断向量表中只分配了7个中断向量，也就是只能使用7个中断服务函数

对于配置的过程

第一步，配置RCC，把涉及的外设时钟打开

第二步，配置GPIO，选择端口为输入模式

第三步，配置AFIO的数据选择器，选择中断引脚

第四步，配置EXTI,选择边沿触发方式及触发响应方式

               //开启中断

               //中断触发

               //下降沿触发

第五步，配置NVIC，分组，给中断选择合适优先级，只分一个组

               //配置NVIC函数

               //指定通道

               //打开通道

               //抢占优先级

               //响应优先级

外部中断常用库函数

 1.void GPIO_EXTILineConfig(uint8_t GPIO_PortSource, uint8_t   GPIO_PinSource);
//设置IO口与中断线的映射关系
exp:  GPIO_EXTILineConfig(GPIO_PortSourceGPIOE,GPIO_PinSource2);
2.  void EXTI_Init(EXTI_InitTypeDef* EXTI_InitStruct);
//初始化中断线：触发方式等
3. ITStatus EXTI_GetITStatus(uint32_t EXTI_Line);
//判断中断线中断状态，是否发生
4. void EXTI_ClearITPendingBit(uint32_t EXTI_Line);
//清除中断线上的中断标志位

对于使用的过程还要加上中断服务函数，在每次使用完中断时，应清除中断标志位

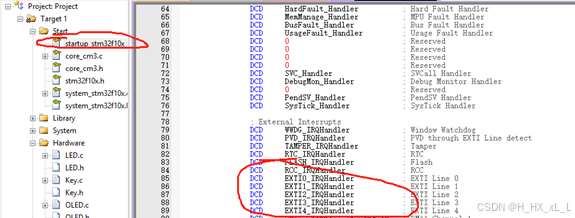

EXTI15_10_IRQHandler中断函数要在startup_stm32f10x_md   stm32 的开始文件中找，因为其是固定的，

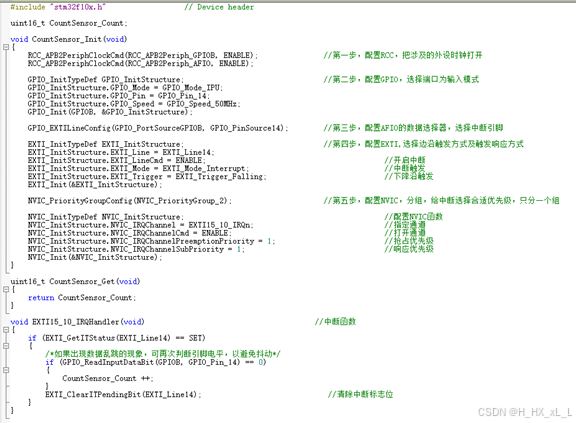

代码

 结语

学习于B站的 江科大的32板

还在学习中，如有错误还请大佬们指出，有问题可相互交流
