EPLAN 电气制图（十）： 绘制继电器控制回路从符号到属性设置（上）

在电气设计领域，EPLAN Electric P8 凭借强大的功能成为绘制电气原理图的利器。尤其是继电器控制回路这类需要精准表达元件逻辑关系的图纸，掌握 EPLAN 的操作技巧能大幅提升设计效率。本文将基于 EPLAN 的核心功能，详细讲解继电器控制回路的绘制流程，从元件符号选用到属性设置，帮你快速上手专业电气设计。

一、认识元件符号：电气图纸的 "字母表"

元件符号是电气原理图的基础，就像文字之于文章。在 EPLAN 中，元件符号不仅是图形标识，更承载着功能逻辑信息。

1. 符号的四大分类

EPLAN 将元件符号按功能分为四类：

• 连接符号：如角节点、T 节点，仅表示线路连接关系
• 单一功能符号：如常开触点（NO）、常闭触点（NC），对应特定电气功能
• 复合功能符号：如电机保护开关、熔断器，集成多种功能
• 功能部件符号：如设备的特定连接点、转换触点，属于某一功能的组成部分

以继电器为例，其线圈符号表示驱动功能，常开 / 常闭触点符号则是其控制功能的延伸，这些符号组合起来才能完整表达继电器的工作逻辑。

2. 符号变量的妙用

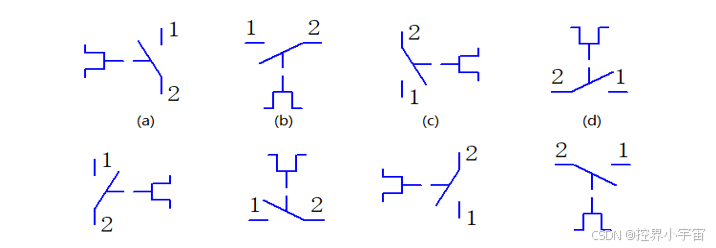

每个符号默认包含 A-H 8 个变量和 1 个触点映像变量，变量间的区别仅在于连接点的图形方向。例如热继电器的常开触点：

• 变量 A 为基准方向，逆时针旋转 90° 得到变量 B、C、D
• 变量 E-F 则是 A-D 的镜像显示

这种设计极大方便了不同布线方向的需求。在绘制继电器控制回路时，可根据线路走向选择合适的变量（如水平布线用变量 A，垂直布线用变量 B），让图纸更整洁。

二、符号库管理：打造你的 "元件工具箱"

EPLAN 内置了 IEC、GB、NFPA 等四大标准的符号库，涵盖继电器、接触器、熔断器等控制回路常用元件。合理管理符号库能让绘图事半功倍。

1. 符号库的加载与筛选

绘制继电器控制回路时，建议按以下步骤配置符号库：

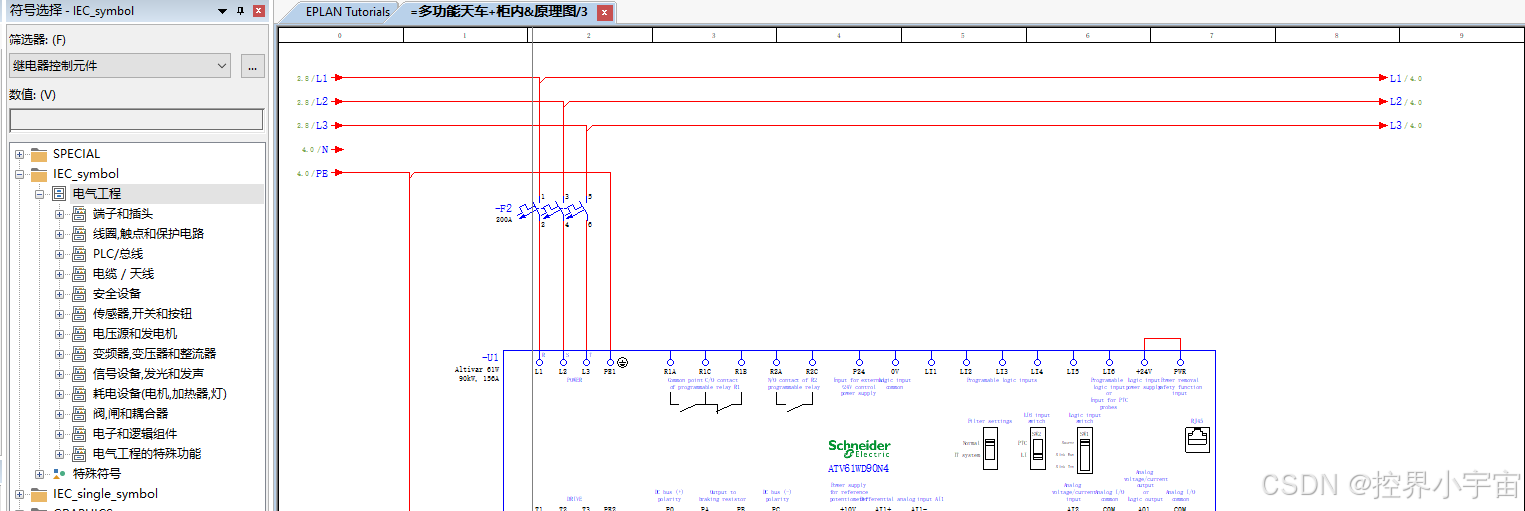

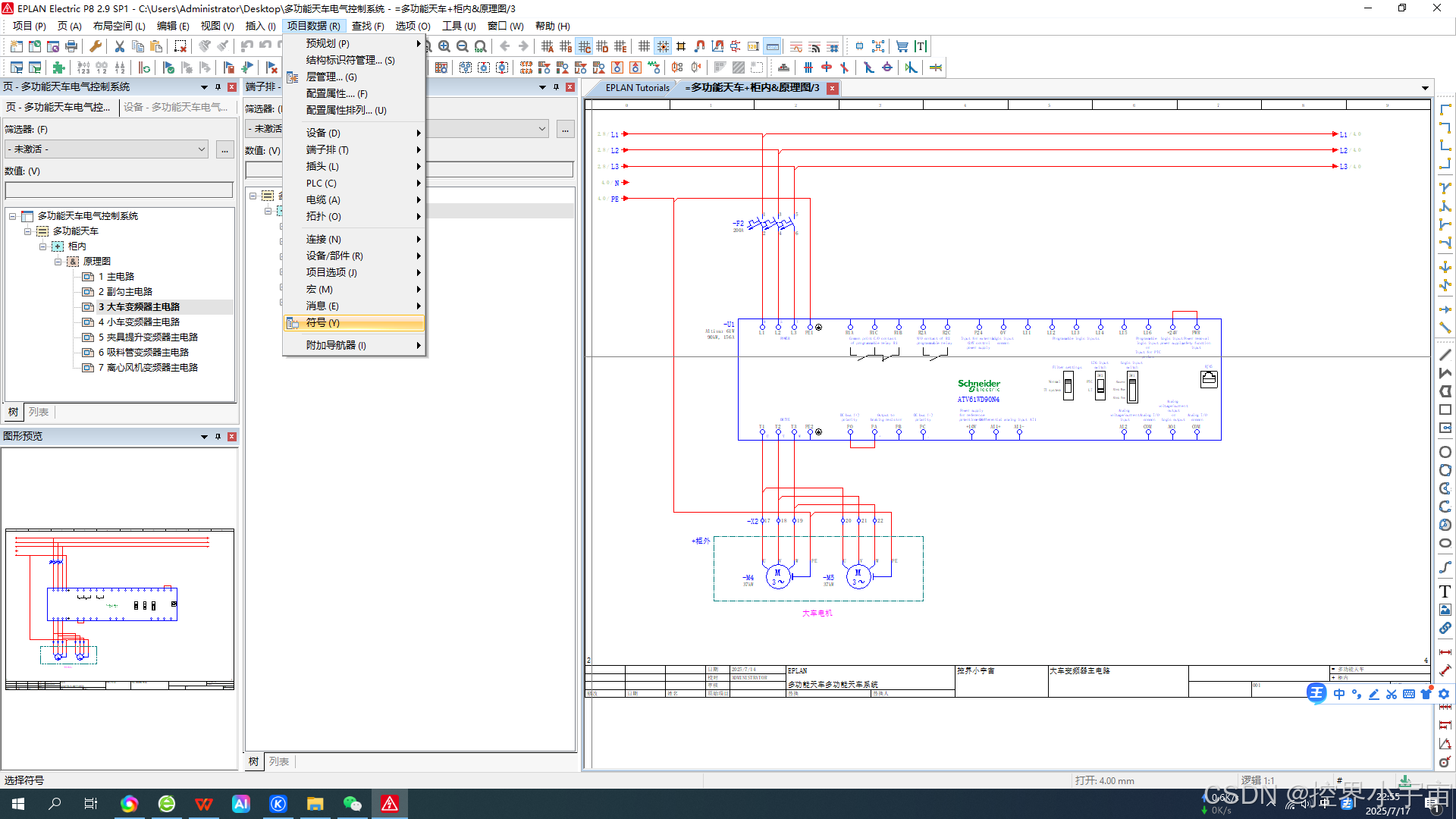

1. 菜单栏选择 "项目数据→符号"，打开 "符号选择" 导航器

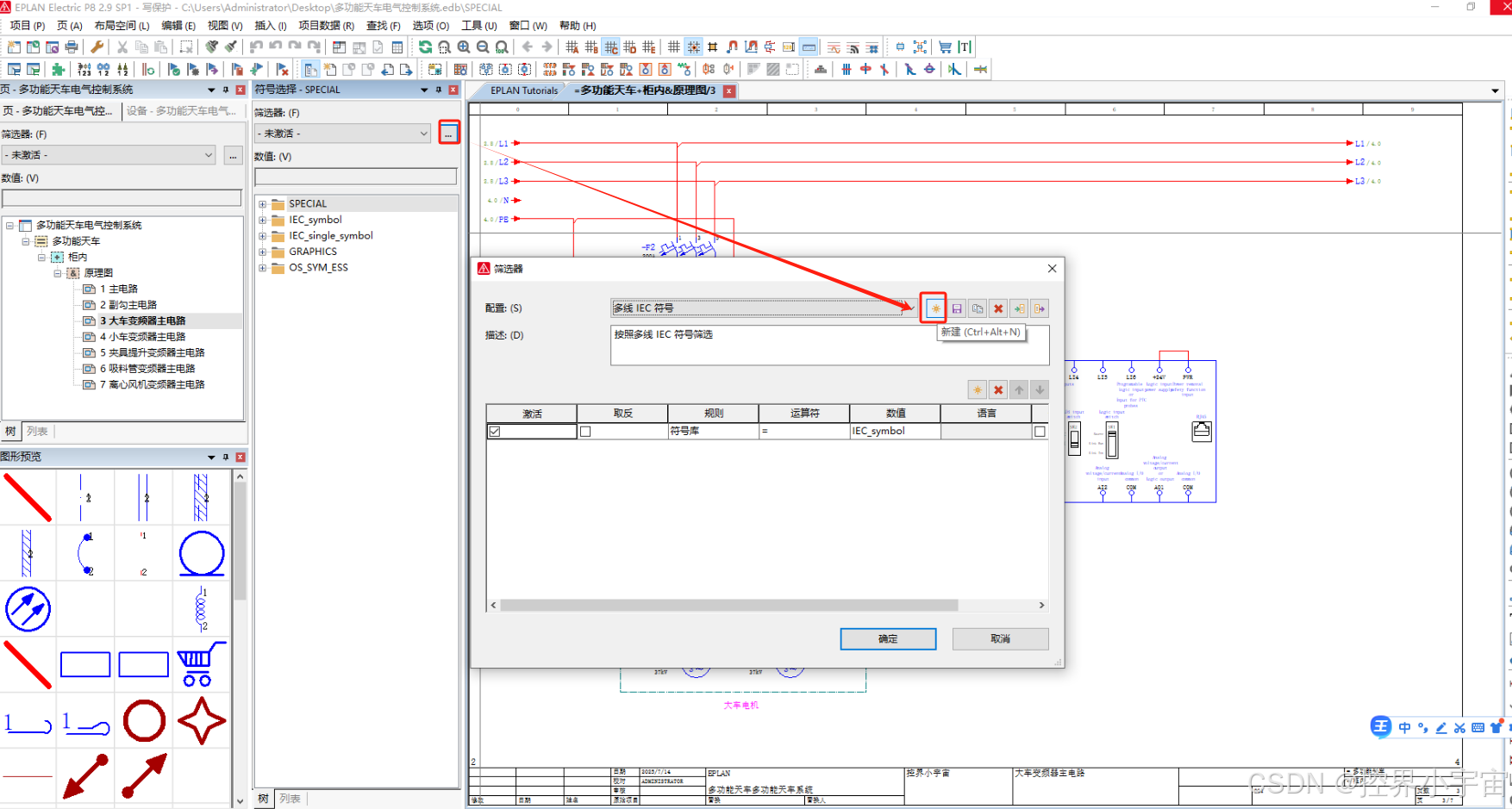

2. 点击 "筛选器" 按钮，新建配置（如 "继电器控制元件"）
3. 在 "值选择" 窗口勾选 IEC_symbol（国际标准）和 GB_symbol（国标）
4. 导入专用符号库（*.xml 格式）补充特殊元件

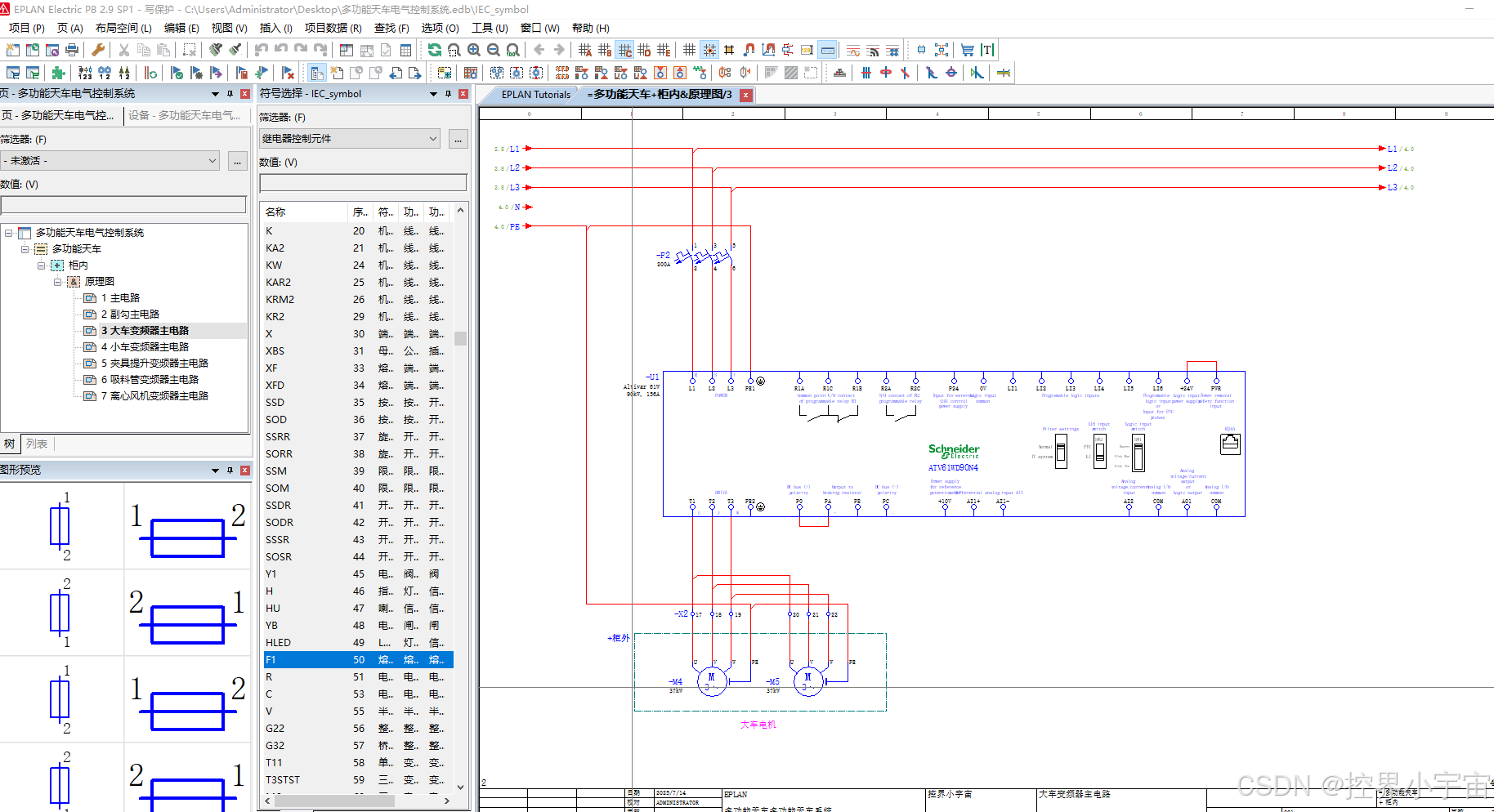

筛选时输入关键词可快速定位：输入 "K" 能列出所有继电器线圈（KM）、接触器触点（KA）等以 K 开头的元件，比逐个查找效率提升 10 倍以上。

2. 常用继电器元件符号定位

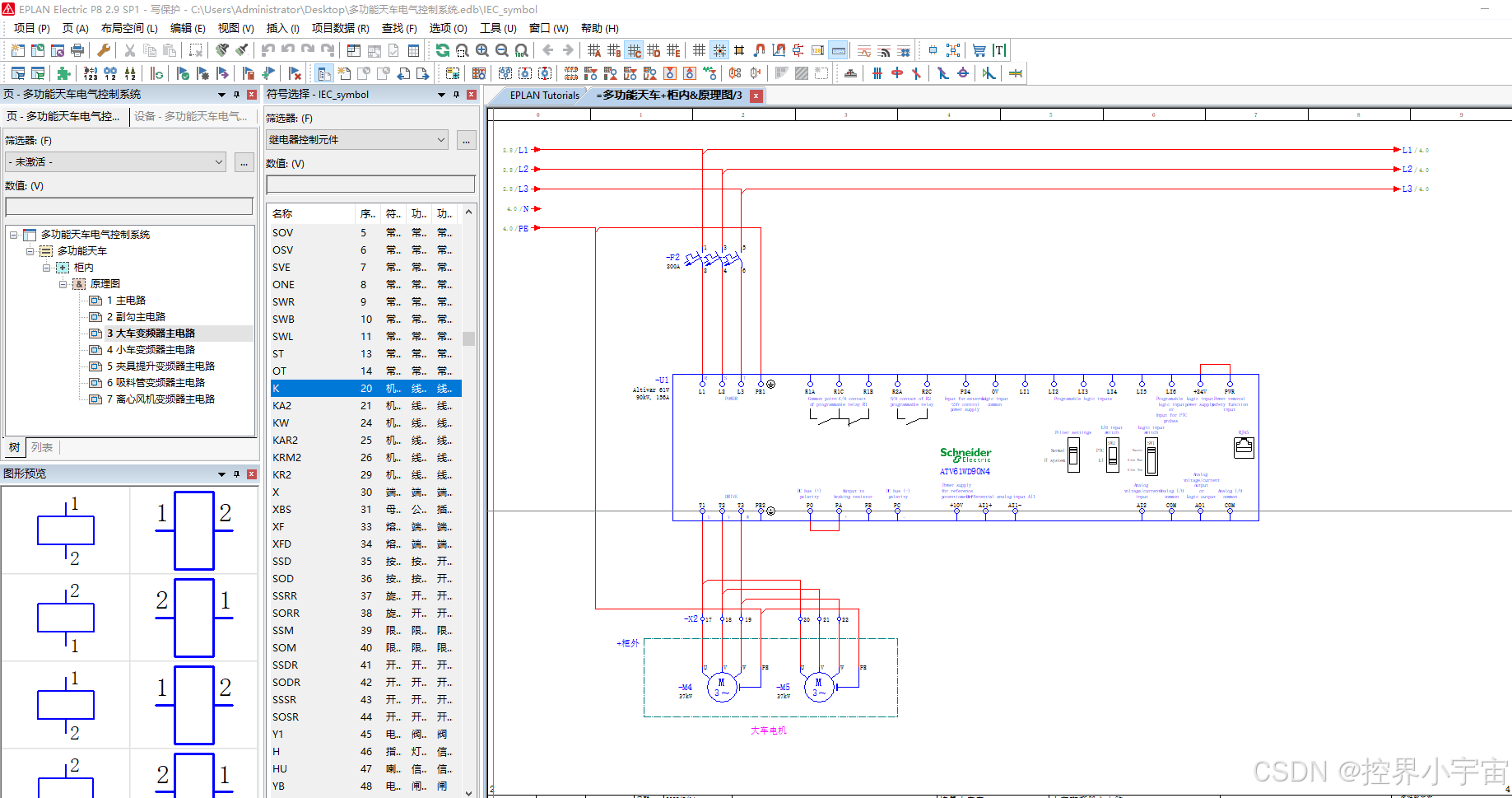

选择菜单栏中的“插入”→“符号”命令，系统将弹出“符号选择”窗口，打开“列表”选项卡，在该选项卡中用户可以搜索需要的元件符号。

• 继电器线圈：搜索 "K"，在列表中找到 "机电驱动线圈"（变量 A 适合垂直放置）
• 常开触点：搜索 "SW"，选择 "常开触点"（变量 D 适合右侧水平布线）
• 常闭触点：搜索 "OT"，选择 "常闭触点"（变量 B 适合上方垂直布线）
• 熔断器：搜索 "F1"，选择 "单极熔断器"（变量 A 为默认方向）

三、元件放置与布局：构建回路框架

继电器控制回路的布局直接影响可读性，合理的元件排列能让逻辑关系一目了然。

1. 高效放置元件

• 单个放置：从符号库拖拽元件到图纸，按 "Tab" 键旋转至合适方向（继电器线圈常用垂直方向，触点用水平方向）
• 批量复制：对于多个相同继电器触点，使用 "多重复制" 功能：选中元件→编辑→多重复制→设置数量（如 4 个）→确定间距，瞬间完成均匀排列
• 智能定位：放置时注意连接点对齐，可开启 "磁吸" 功能（默认开启），让元件自动吸附到网格线

2. 布局原则

以典型的继电器互锁回路为例，建议布局遵循：

• 主电路（接触器主触点）居上，控制电路（线圈、辅助触点）居下
• 同类元件横向对齐（如所有继电器线圈左对齐）
• 功能相关元件就近放置（如继电器 KM1 的线圈与它的常开触点相邻）
• 走线方向以水平 / 垂直为主，避免交叉（必要时用交叉点符号）

四、元件调整技巧：让图纸更专业

绘制过程中难免需要调整元件位置或方向，掌握这些技巧能让图纸整洁度提升一个档次。

1. 基础操作速查表

2. 进阶调整技巧

• 按住 "X" 键强制水平移动，"Y" 键强制垂直移动，确保元件严格对齐
• 多重复制时设置 "增量" 参数，让复制的元件标识符自动递增（如 KM1、KM2、KM3）
• 拆分功能文本：右键元件→属性→显示→拆分，可单独调整标识位置（避免文字重叠）

五、属性设置：赋予元件 "身份信息"

元件属性是 EPLAN 图纸区别于普通 CAD 绘图的核心，完整的属性设置能实现自动编号、材料统计等高级功能。

1. 关键属性配置

以继电器 KM1 为例，需设置的核心属性包括：

• 设备标识符：在 "显示" 标签输入 "KM1"（接触器用 KM，中间继电器用 KA）
• 功能文本：注明用途（如 "电机正转控制"）
• 技术参数：填写线圈电压（如 "AC220V"）、触点容量（如 "10A/AC250V"）
• 主功能设置：线圈设为主功能（勾选 "主功能" 复选框），触点设为辅助功能（不勾选），实现关联参考

2. 部件选型

为元件关联具体型号（如施耐德 LC1D 系列接触器）：

1. 右键元件→属性→部件标签
2. 点击 "设备选择"，从部件库中选择对应型号
3. 确认后，元件自动关联厂商数据（如订货号、尺寸），为后续采购提供依据

六、实战案例：绘制继电器互锁回路

以电机正反转控制回路为例，完整绘制步骤：

1. 加载 IEC 符号库，筛选出接触器（KM1、KM2）、按钮（SB1-SB3）、熔断器（F1）等元件
2. 放置主电路元件：从上到下依次为 F1→KM1 主触点→KM2 主触点→电机，水平对齐
3. 放置控制电路元件：左侧放置 KM1、KM2 线圈（垂直方向），右侧放置按钮和辅助触点
4. 调整布局：控制电路按 "正转支路" 和 "反转支路" 左右分区，互锁触点（KM1 常闭串入 KM2 线圈，反之亦然）靠近线圈放置
5. 设置属性：为所有元件分配标识符，线圈添加 "AC380V" 参数，按钮注明 "常开"、"常闭"
6. 连线：使用 "插入→连线" 命令，从连接点出发绘制导线，自动生成节点

完成后可通过 "项目数据→报表→材料表" 生成元件清单，验证是否有遗漏。

总结：提升效率的三个关键

1. 善用符号库筛选：关键词搜索比浏览目录快 5 倍以上
2. 批量操作优先：多重复制、自动编号减少 80% 重复劳动
3. 属性完整设置：不仅让图纸规范，更为后续生产、维护提供数据支撑

掌握这些技巧，即使是复杂的继电器控制回路，也能在 EPLAN 中高效绘制。记住：电气图纸的核心是清晰传递逻辑关系，工具只是实现这一目标的手段。你在绘制时遇到过哪些布局难题？欢迎在评论区交流解决方案！
