【PY32】使用轩微烧录器烧录PY32微控制器

news 2025/7/18 8:52:33

00. 目录

文章目录

- 00. 目录
- 01. 概述
- 02. 按键功能说明
- 03. LED指示灯状态说明
- 04. 烧录接口定义

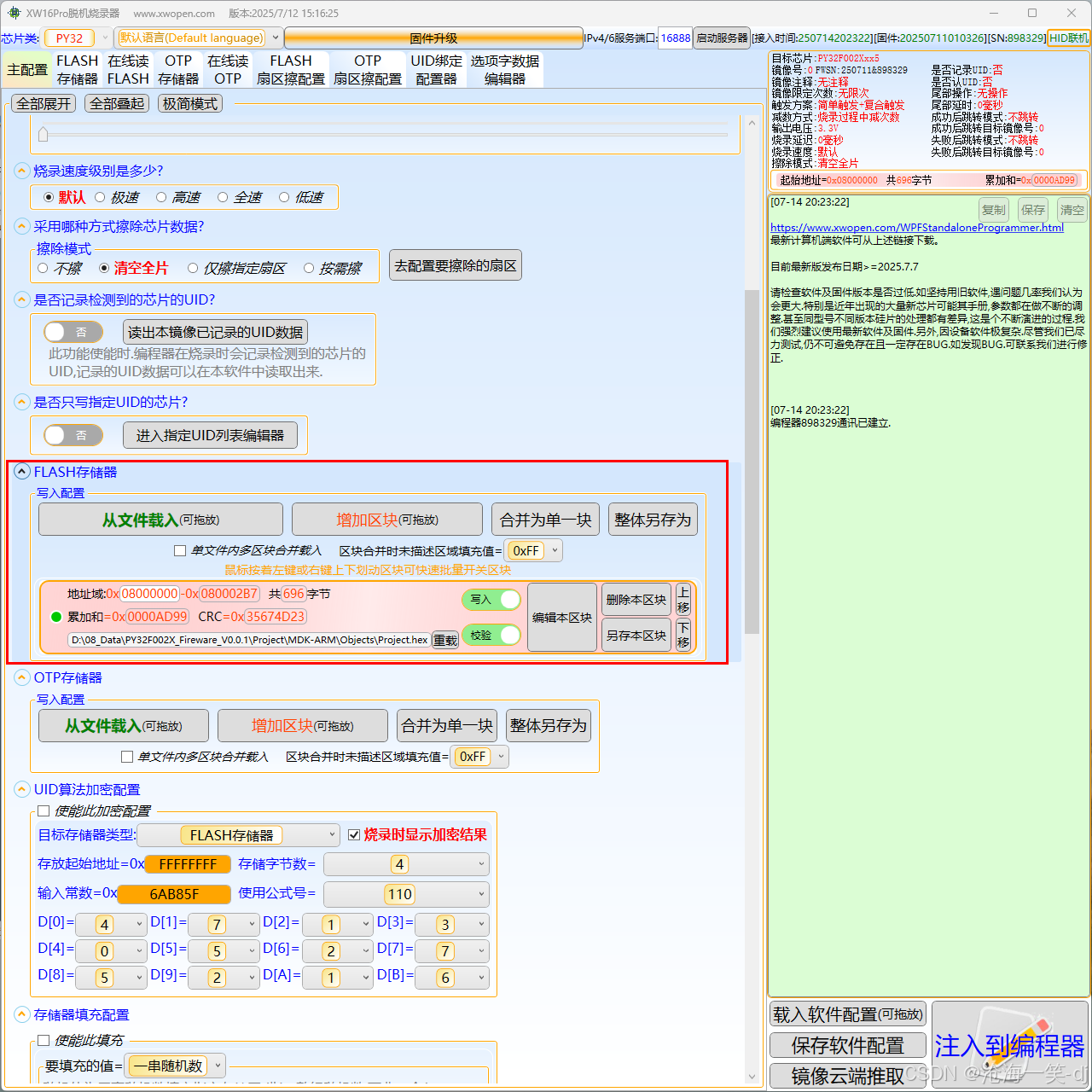

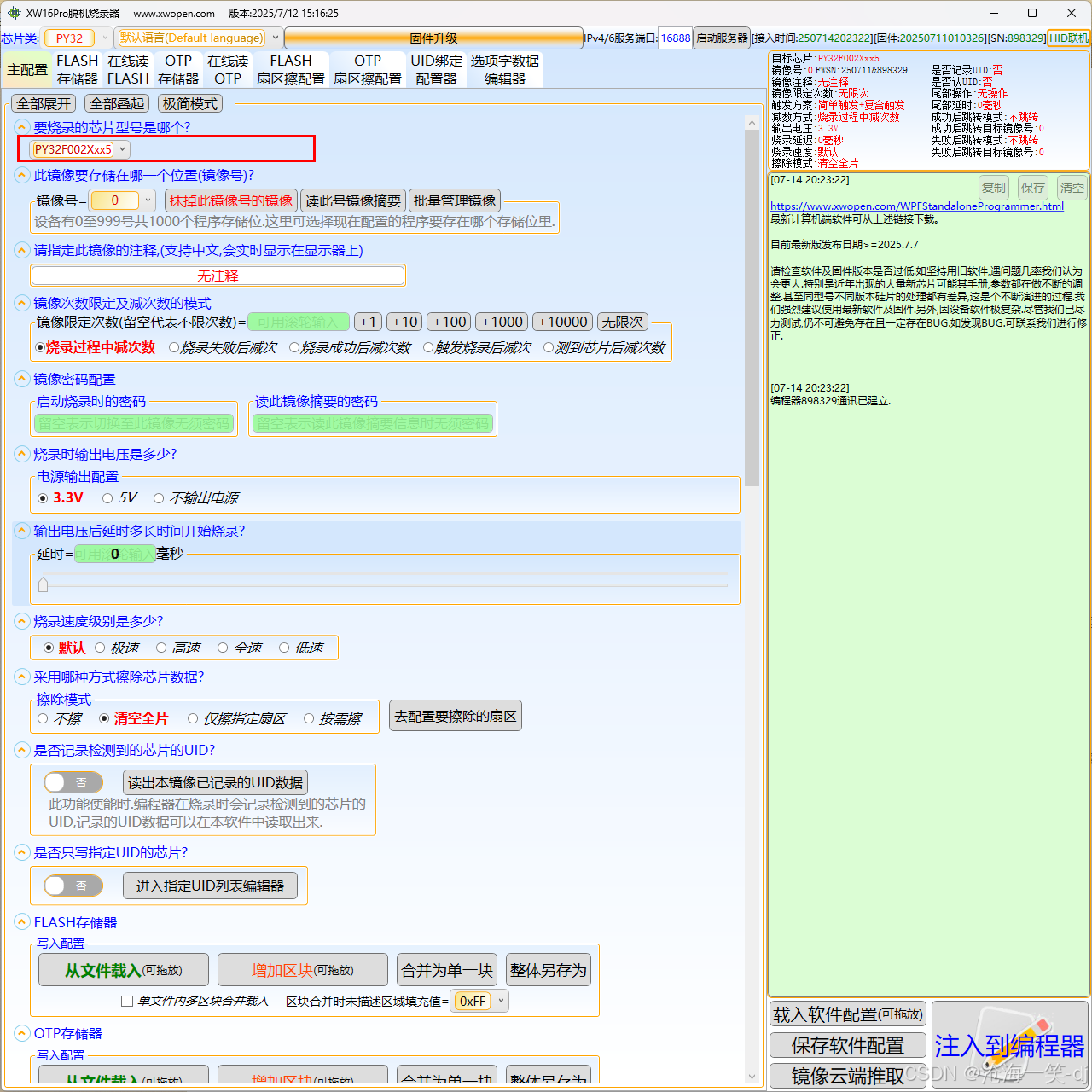

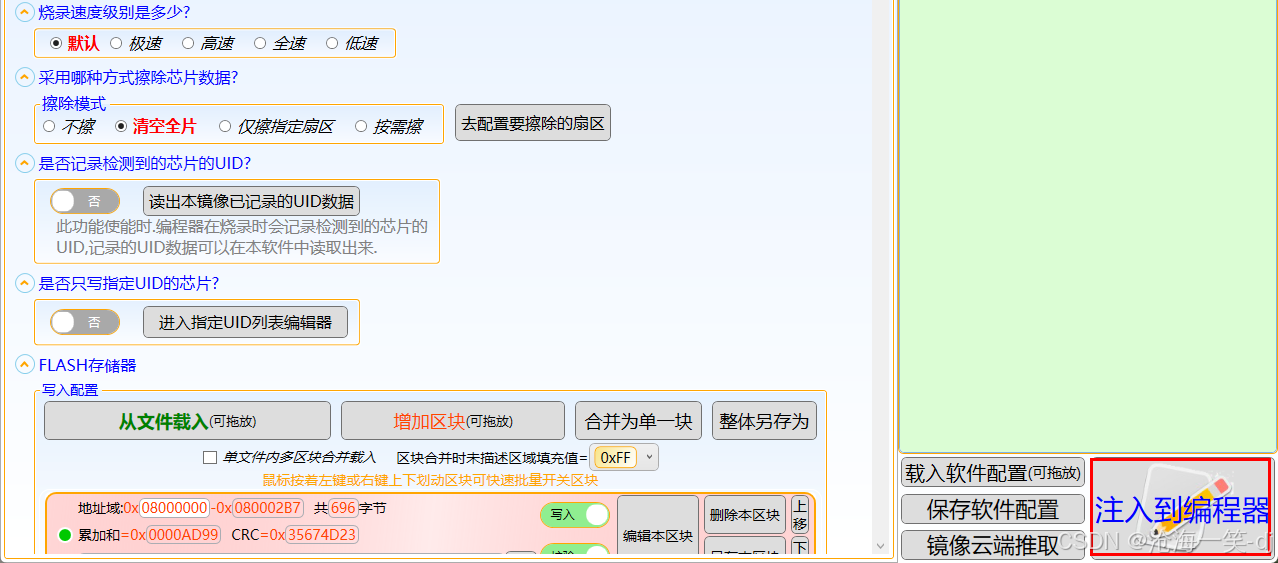

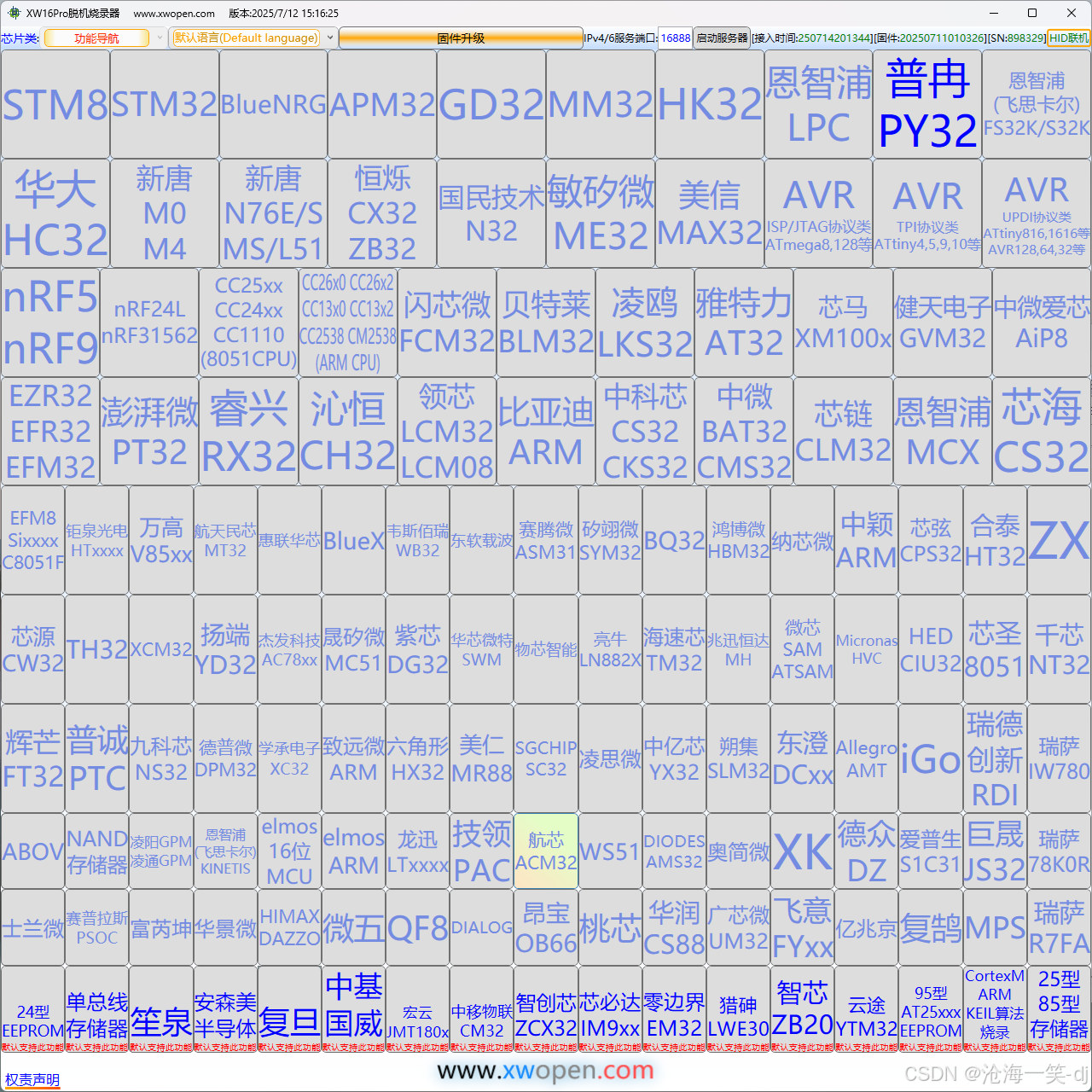

- 05. 计算机端软件
- 06. 附录

01. 概述

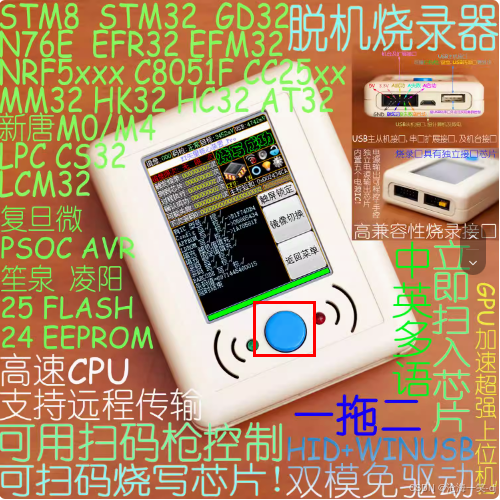

在这里插入图片描述

 主机外壳并非正白.而是微黄白色.
 主机有触摸式液晶显示器
 主机有一个 USB 主机接口,可接 USB 码枪或 USB 键盘或 FT232 主控的 USB 转串口对设备控制.
 主机有一个 USB 从机接口,可接计算机或电源.
 主机有三个 2X5PIN 牛角座接口(其中一个上带有跳线块一个).
 主机大小 90mm[长]X70mm[宽]X28.5mm高(含按键突起,有一定公差)

02. 按键功能说明

 菜单界面下按键可以进入脱机烧录界面
 烧录界面下短按键可以启动一次烧录
 烧录界面下长按键可以启动自动烧录模式
 烧录界面且在自动烧录模式下按键可以退出自动烧录模式
 镜像切换界面下按键可以切换到点选的镜像
 配置界面下按键可以保存当前配置并返回菜单界面
 模拟 U 盘界面下按键可以返回菜单界面
 自动镜像跳转烧录下.在跳转前按键可以取消跳转镜像
 关机状态下,按着键上电,可以进入到刷机模式

注意: 设备仅在上述菜单界面下, 才会和计算机端配置软件进行通信. 在烧录界面 USB 转向主机状态, 是不会为再作为 USB 从机和计算机通信的.即如果要朝编程器里注入程序镜像.请确认编程器处于菜单界面.设备与计算机通信基于免驱设计.无须单独安装驱动.接入计算机后可以立即被计算机识别.除非用户的计算机缺少应有的 WINDOWS 组件.使用时一台没有被”精简”过的操作系统是必须的 (如果编程器设置为 WINUSB 设备模式,在 WIN7 及更早系统上需安装软件包里提供的驱动程序,设置为 HID 模式时,在XP 及以后所有 WINDOWS 系统中均无须安装驱动) .

03. LED指示灯状态说明

 编程器有两枚指示 LED.一个为绿色,一个为红色.

 编程器内部嵌入式操作系统会维持每秒一次的指示灯亮度微抖动.以指示设备 CPU 工作正常.即指示灯只要在亮的状态.每秒应看到一次亮度的抖动.

 正常状态下绿灯亮.(比如烧录成功后)

 忙状态下,绿灯,红灯全亮.(比如和计算机通信过程中,烧录过程中)

 上次操作失败状态下,红灯亮.(比如烧录中断或失败后)

04. 烧录接口定义

 当使用双通道模式时.A 和 B 通道可以同时烧录不同的镜像.如果需要双通道烧录同一个程序.可以配置入两个相同程序的镜像到编程器内.

 编程器可以支持双通道烧录芯片.由于左右两个端口的设计参数并不相同(A 端口主要编程为开漏驱动口,B 端口为编程为强推挽驱动口),所以某些情况
下可能表现并不相同.

 当仅使用单通道烧录模式时.设备使用哪个通道烧录用户可以在触摸屏上直接选择.

 由于接口设计的不同,对于某些特殊的电路板或 IC 可能对电路状态有特定的要求,当某些电路板或 IC 参数处于临界点时,是有一定的几率出现两个通
道表现为不同情况的.比如有些电路板在 SWD 信号线中串联较大电阻,我们设备 B 通道的强推挽驱动口可能正常烧录,而 A 端口不可以是可能的.还有
某些厂商的 IC 可能挑通信电平及阻抗,也是有可能 A,B 端口中仅有一个可以烧录的.

 B 端口的 VCC 脚(最左上角那个脚)的电平就是 B 端口通信电平参考电平,B 端口的通信电平与这个脚的电平是对应的.烧录时.不论是目标板是否带电,
此引脚必须接受一正确的通信参考电平.即如果不用编程器输出电源给目标板,那要自行提供一个参考电平给这个引脚,否则 B 端口将无法工作.

 B 端口的四个 GND 与 A 端口的 GND 是在编程器内部连通的,即双端口共地.

 禁止向编程器任何针脚施加相对于编程器 GND 高于 5.2V 以上的正电压或低于-0.2V 的负电压(相应接口定义章节有特殊的说明的除外).否则将可能
造成编程器不在保修范围内的永久损坏.

 据购买的产品功能组合不同,并不是所有产品对电脑软件上列出的所有芯片均可支持.本说明书描述为叠加描述.并不代表用户手上设备具有本说明所描
述的所有功能

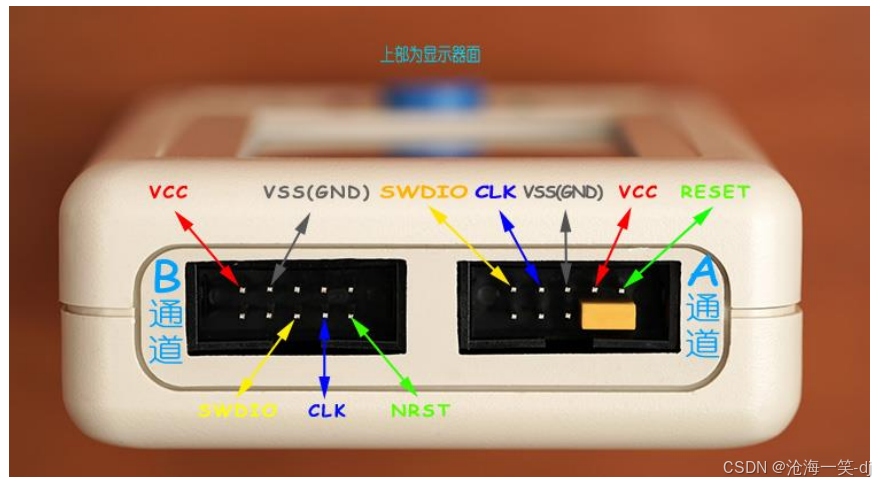

普冉半导体 PY32 双通道 SWD 烧录接口定义

在这里插入图片描述
