【项目经验】小智ai源码学习记录

news 2025/7/18 7:09:36

项目文件结构

拿到一个新的项目，要先了解文件结构，理清都有什么。

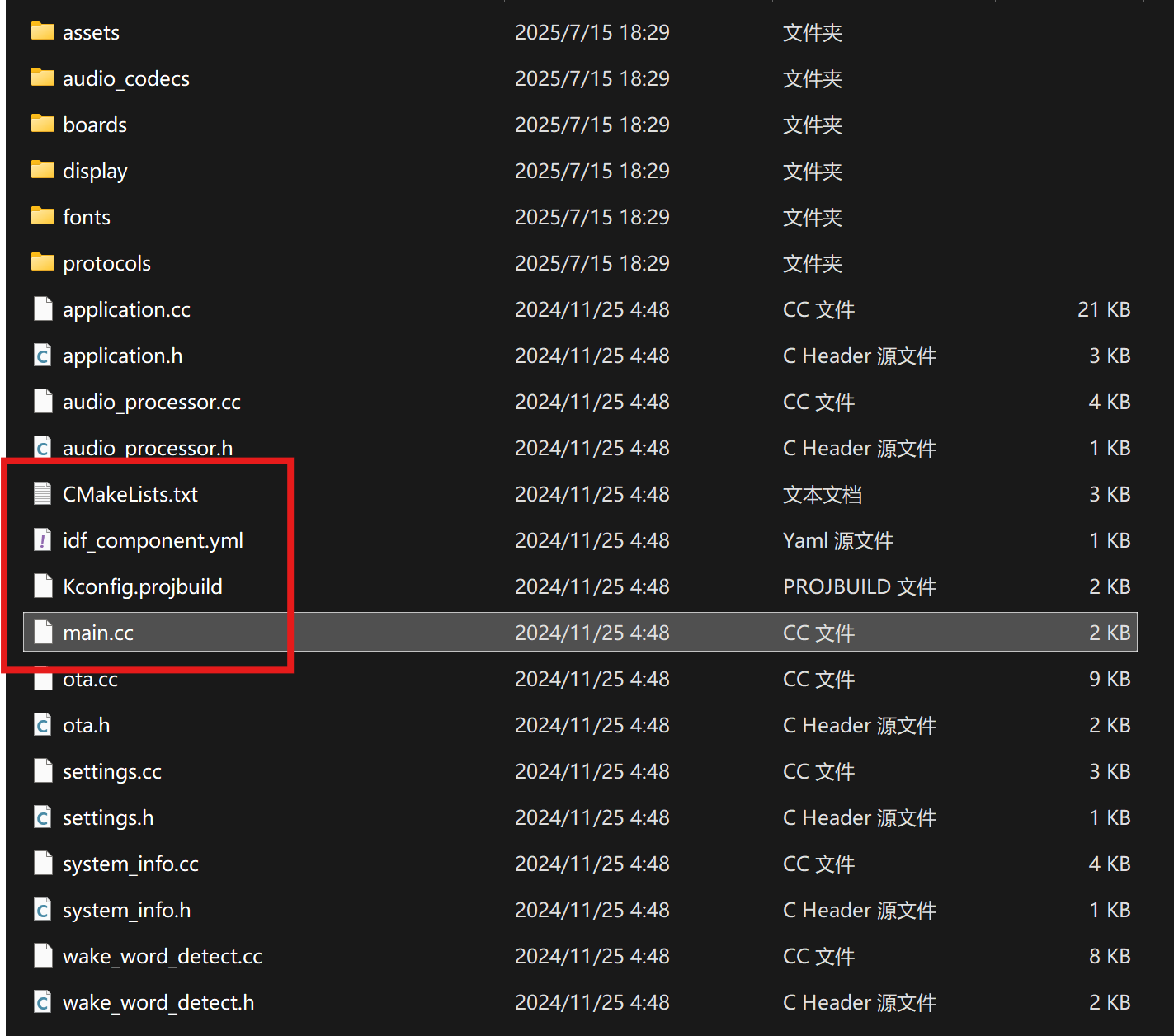

打开main文件夹能看到如下结构，其中，最重要的就是下方这四个文件。
在这里插入图片描述
main.cc是程序入口。
CMakeLists.txt是编译用到的配置文件，可以通过这个文件了解到项目都包含哪些文件。

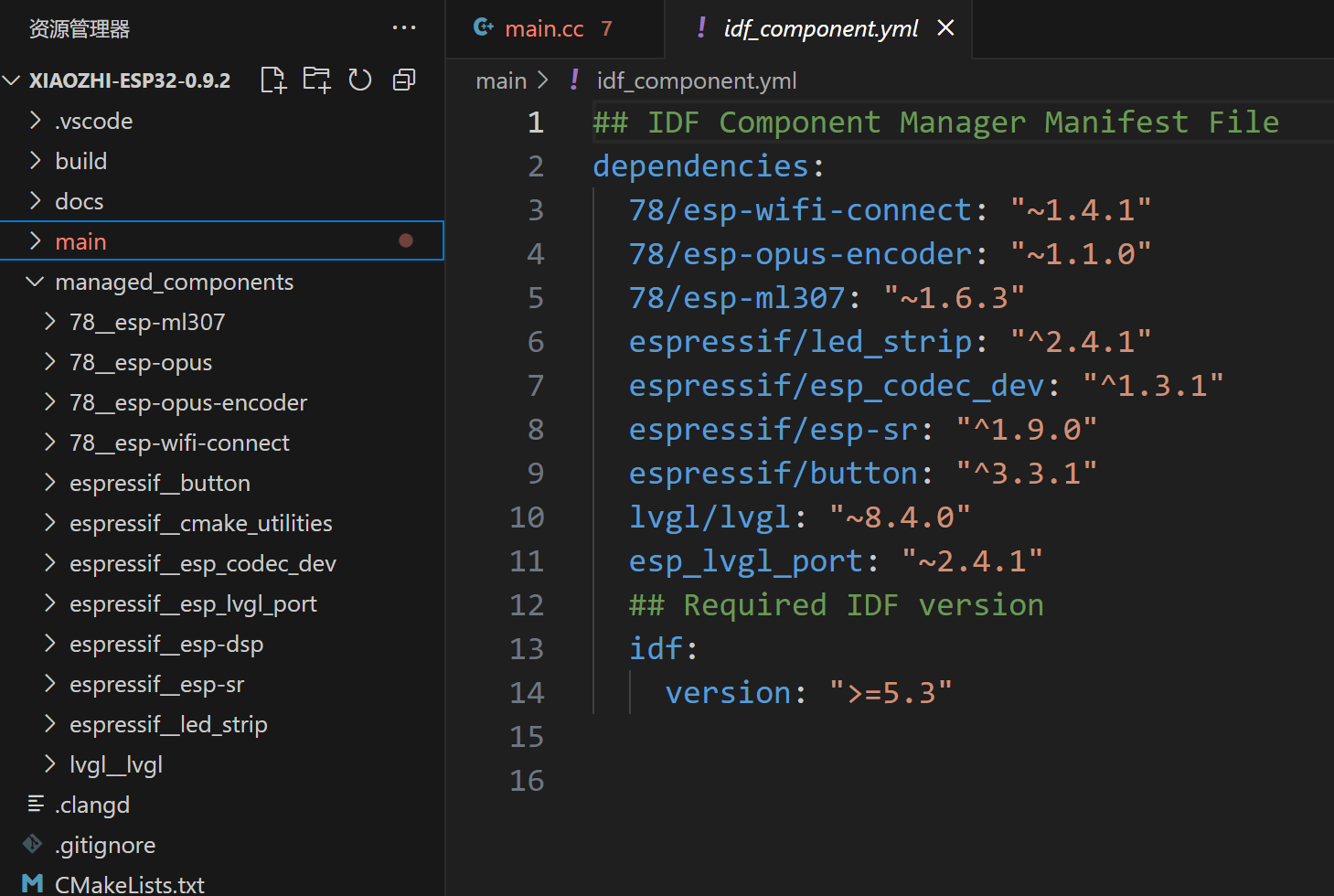

idf_component.yml配置的是项目依赖的库，从下图能看到，编译后这些组件会被下载到managed_components文件夹下。
在这里插入图片描述

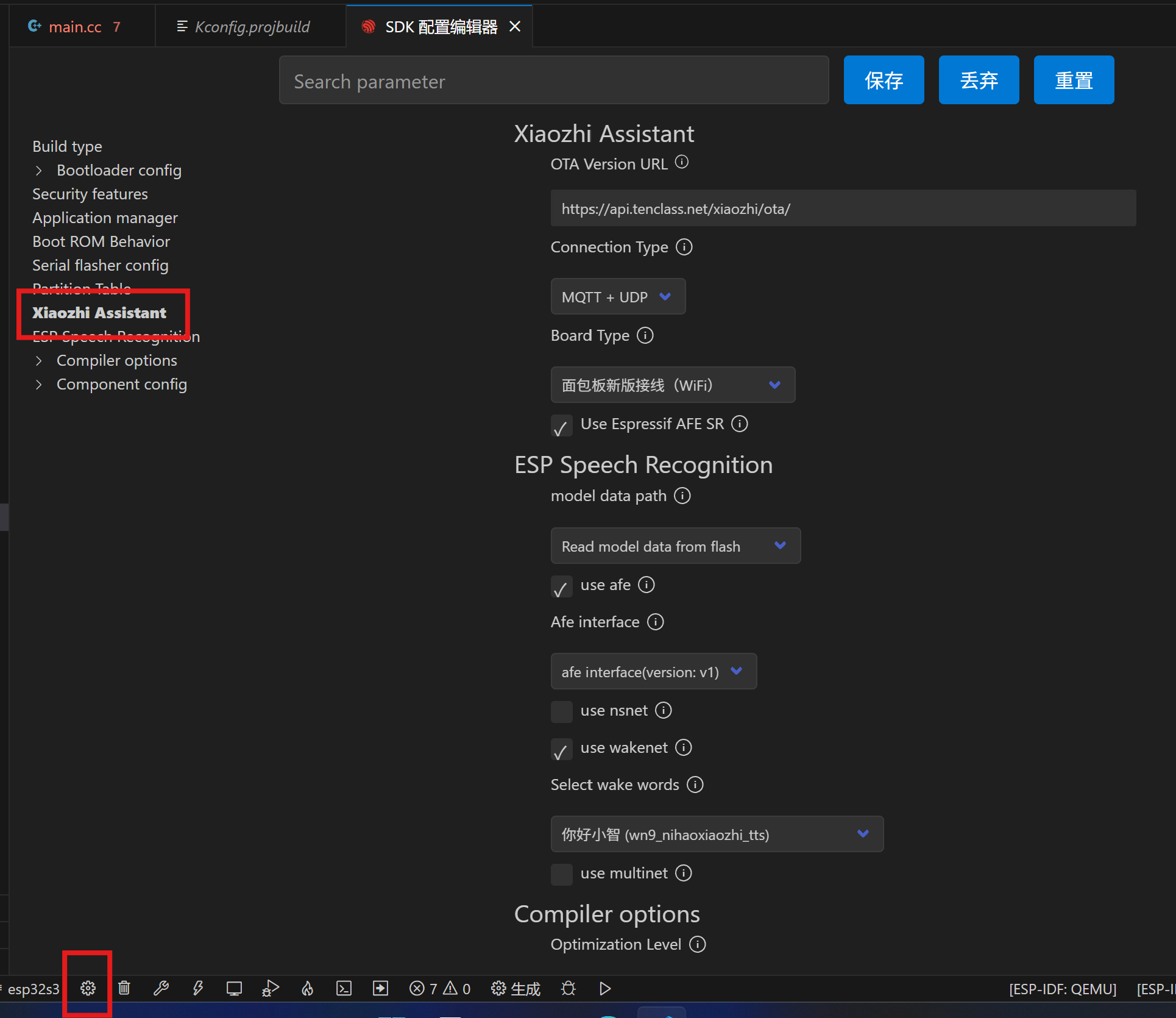

kconfig.projbuild是项目的配置文件，打开SDK配置编辑器就能看到相关的配置内容。

功能模块

就像分析一个函数一样，分析项目的功能也是类似的思路，先找到一个入口，不断深入，直到出口。小智ai接受一段音频，通过麦克风将数据给到esp32-s3，由esp32解析后通过协议发送到后端服务器，等接收到返回数据后再由喇叭和LCD屏幕输出。（也就是搞懂数据流）
在这里插入图片描述
我这里使用的是master分支（2025年7月16日）。基于面向对象的思想，整个项目被分为五大模块：板级模块boards、音频接受与发送audio_codecs、音频处理audio_processing、显示模块display和协议模块protocols。我们从主函数入手。

extern "C" void app_main(void)
{// Initialize the default event loopESP_ERROR_CHECK(esp_event_loop_create_default());// Initialize NVS flash for WiFi configurationesp_err_t ret = nvs_flash_init();if (ret == ESP_ERR_NVS_NO_FREE_PAGES || ret == ESP_ERR_NVS_NEW_VERSION_FOUND) {ESP_LOGW(TAG, "Erasing NVS flash to fix corruption");ESP_ERROR_CHECK(nvs_flash_erase());ret = nvs_flash_init();}ESP_ERROR_CHECK(ret);// Launch the applicationApplication::GetInstance().Start();

主函数很简洁，做了三件事，初始化事件循环event_loop，初始化nvs_flash，调用Application的start()函数。进入start函数，能看到先创建了一个board，再由board创建display和codec

void Application::Start() {auto& board = Board::GetInstance();SetDeviceState(kDeviceStateStarting);/* Setup the display */auto display = board.GetDisplay();/* Setup the audio codec */auto codec = board.GetAudioCodec();......
}

抽象类Board实现了开发板级的抽象，这里使用了工厂模式，可以通过配置来实现在编译时，创建不同的开发板对象。
GetInstance()调用create_board()来创建开发板对象。

public:static Board& GetInstance() {static Board* instance = static_cast<Board*>(create_board());return *instance;}

而create_board()则根据DECLARE_BOARD的配置，去new了一个对象。

#define DECLARE_BOARD(BOARD_CLASS_NAME) \
void* create_board() { \return new BOARD_CLASS_NAME(); \
}

打开SDK配置编辑器，找到Xiaozhi Assistant，修改Board Type选项，我这里选择的是面包板新版接线（WiFi），对应的是BOARD_TYPE_BREAD_COMPACT_WIFI。在Kconfig.projbuild文件能看到下面的内容。

choice BOARD_TYPEprompt "Board Type"default BOARD_TYPE_BREAD_COMPACT_WIFIhelpBoard type. 开发板类型config BOARD_TYPE_BREAD_COMPACT_WIFIbool "面包板新版接线（WiFi）"depends on IDF_TARGET_ESP32S3

之后在CMakeLists.txt文件内可以找到如下内容。

# 根据 BOARD_TYPE 配置添加对应的板级文件
if(CONFIG_BOARD_TYPE_BREAD_COMPACT_WIFI)set(BOARD_TYPE "bread-compact-wifi")

这里将BOARD_TYPE 配置成了bread-compact-wifi。我们可以到boards/bread-compact-wifi文件夹下的compact_wifi_board.cc文件内看到

DECLARE_BOARD(CompactWifiBoard);

再回到create_board()，就能知道这里执行的是new CompactWifiBoard()，创建了Board的实现类CompactWifiBoard。
后面创建codec和display都是执行的由CompactWifiBoard实现的方法。

    virtual AudioCodec* GetAudioCodec() override {
#ifdef AUDIO_I2S_METHOD_SIMPLEXstatic NoAudioCodecSimplex audio_codec(AUDIO_INPUT_SAMPLE_RATE, AUDIO_OUTPUT_SAMPLE_RATE,AUDIO_I2S_SPK_GPIO_BCLK, AUDIO_I2S_SPK_GPIO_LRCK, AUDIO_I2S_SPK_GPIO_DOUT, AUDIO_I2S_MIC_GPIO_SCK, AUDIO_I2S_MIC_GPIO_WS, AUDIO_I2S_MIC_GPIO_DIN);
#elsestatic NoAudioCodecDuplex audio_codec(AUDIO_INPUT_SAMPLE_RATE, AUDIO_OUTPUT_SAMPLE_RATE,AUDIO_I2S_GPIO_BCLK, AUDIO_I2S_GPIO_WS, AUDIO_I2S_GPIO_DOUT, AUDIO_I2S_GPIO_DIN);
#endifreturn &audio_codec;}virtual Display* GetDisplay() override {return display_;}

先来看看GetAudioCodec()，这个函数返回了AudioCodec对象，也就NoAudioCodecSimplex的父类。在这个项目中，这种实现方式很常见，无论是board还是codec等，都是先创建了一个抽象类，再去实现具体子类，对应文件夹下有很多子类实现。这就是面向对象的编程思想，C语言没有类的概念，也就没有继承和多态，得益于esp32的高性能，可以使用C++来实现应用层代码，大大提高了开发效率和代码的复用能力，当我们需要适配自己的开发板和外设时，只需要实现对应的子类，再修改一下配置，上层的应用代码根本不需要修改。

类NoAudioCodecSimplex的构造函数就很简单了，配置了I2S，初始化了扬声器和麦克风。

未完待续…
