浅谈自动化设计最常用的三款软件catia,eplan,autocad

笔者从上半年开始接触这三款软件，掌握了基础用法，但是过了一段时间不用，发现再次用，遇到的问题短时间解决不了，忘记的有点多，这里记录一下，防止下次忘记

Elpan:

问题1

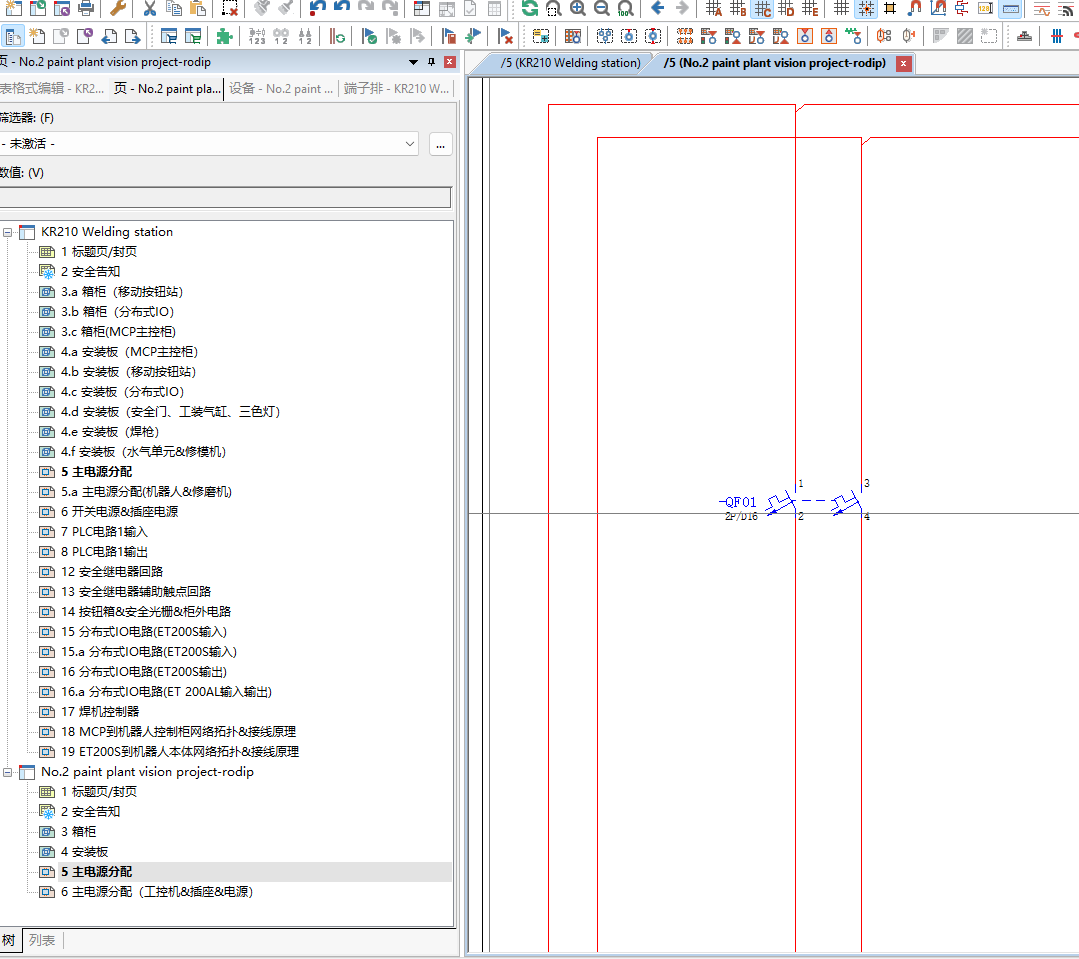

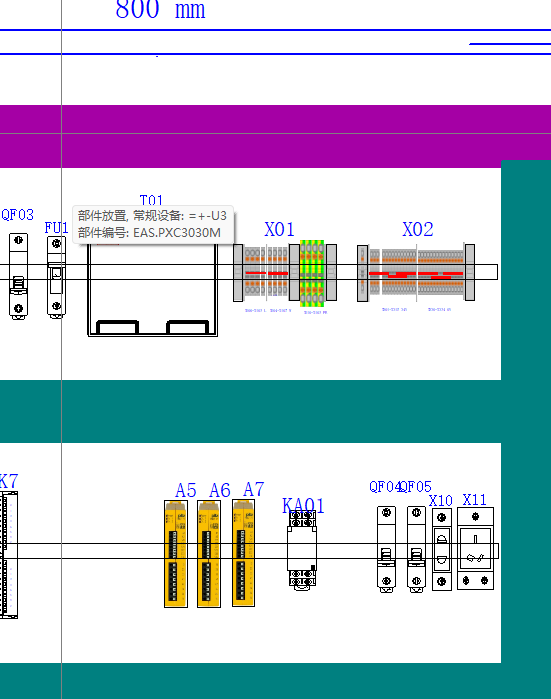

 QF01是柜安装板上的一个部件，在多线原理图中不显示关联参考的位置(也就是不显示部件在安装板中的位置)

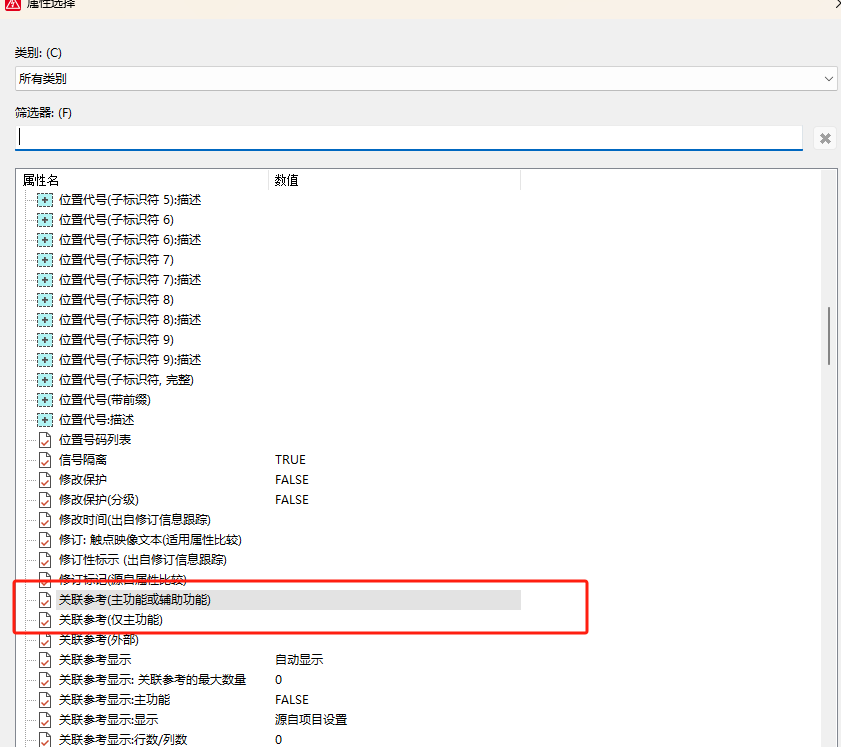

 如图所示，点击原理图中部件属性的显示，关联参考值为空

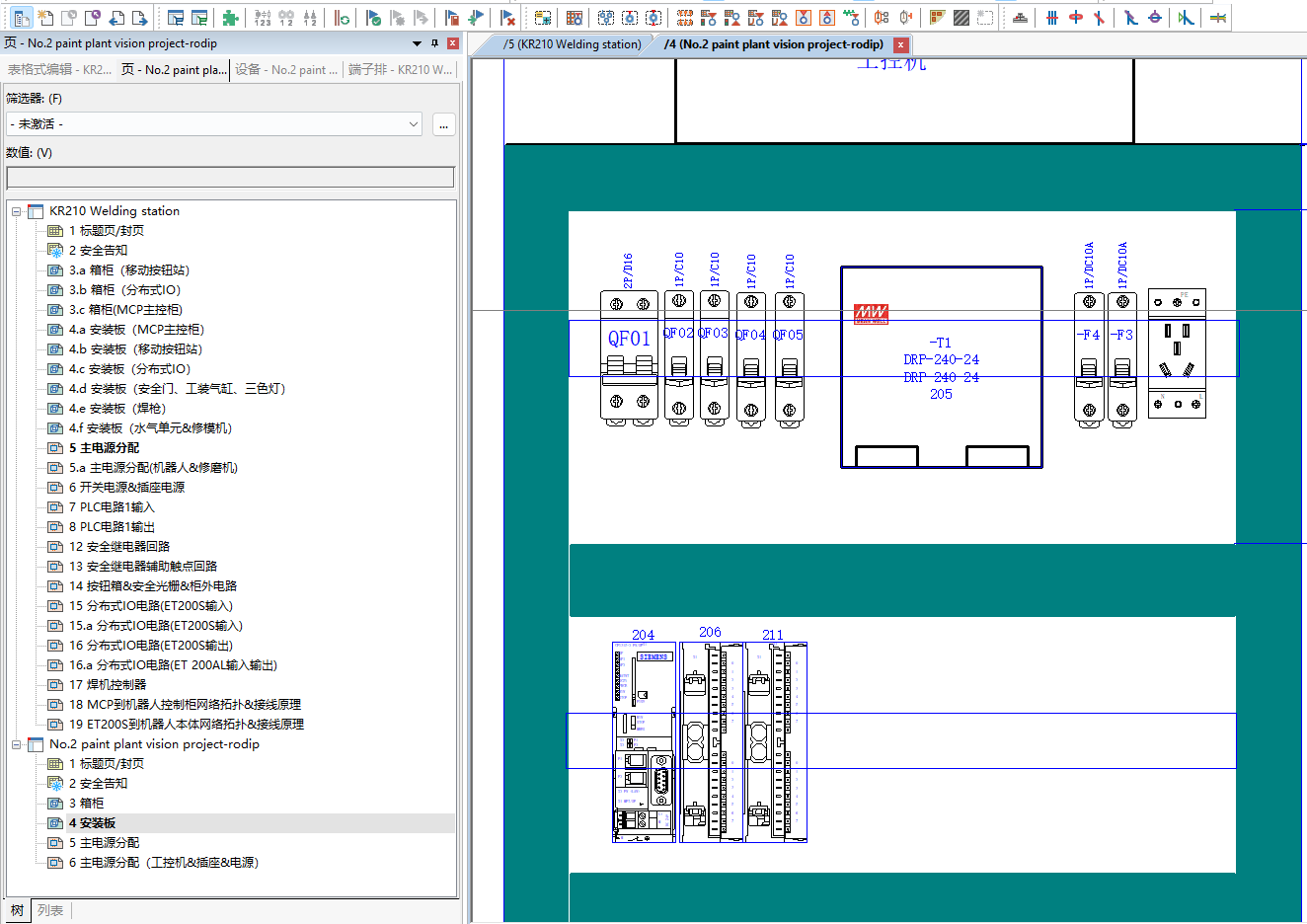

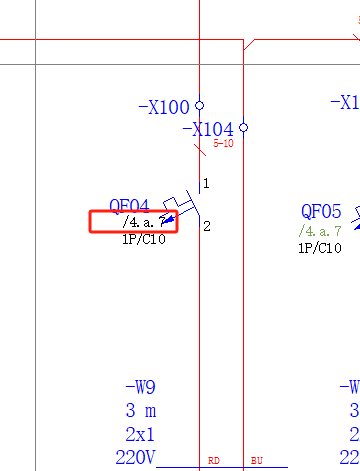

上面这两个图，是笔者今年3-4月份绘制的，原理图部件显示安装板的位置

解决办法

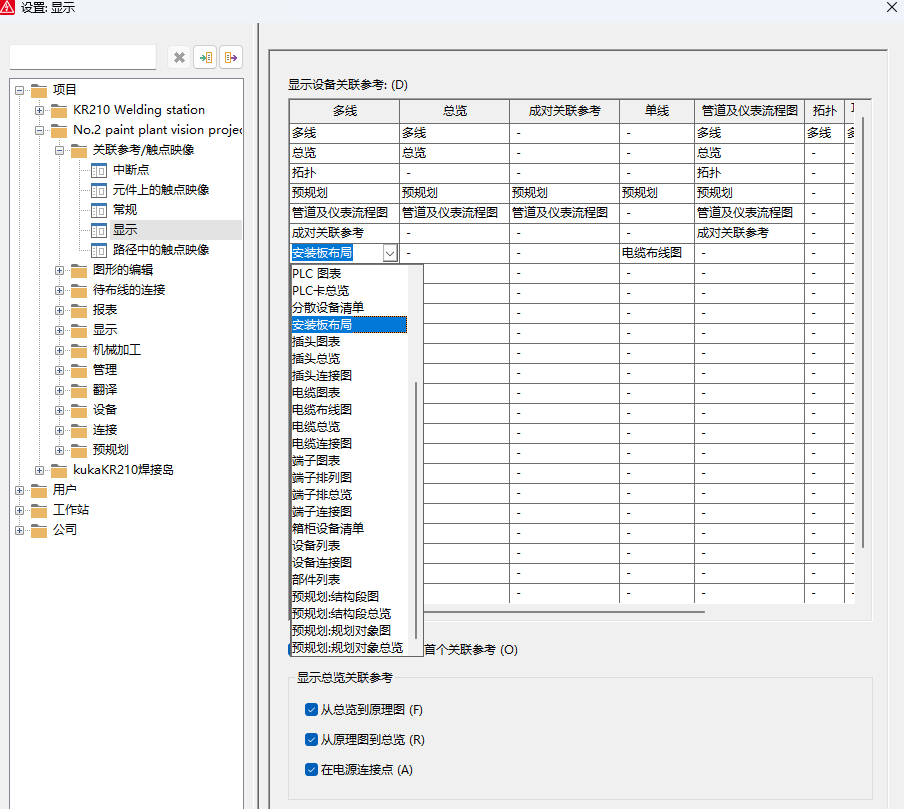

 打开项目的设置属性，点击显示，多线中只能显示多线的关联参考，未显示安装板的关联参考

问题2:

安装板绘制黑盒，增加的引脚无法在设备导航器中显示，比如建立一个标识符为C01的工业相机，增加L+(12V+),M(0),RJ45，这3个引脚，但在设备导航器找到C01,只有黑盒的购物车🛒图标，不显示引脚，导致我们在多线原理图中无法直接从设备导航器拖拽引脚到画面中，进行编辑。

这时发现放置黑盒方框□，双击方框，将方框的主功能打钩✓，而增加引脚时，取消✓

autocad:

cad常用来绘制简单的加工三视图给与机加工人员进行制作

问题1:

建立新图纸，选择样板图纸后，绘制100*100mm的钢板俯视图，因为尺寸太小，只占到白色图纸的很小一部分，打印预览同样如此，

需要输入limited指令回车，进入设置界面，这里可以选择打印的图纸大小，也可以设置比例，比如想把纸张调小，选择2:1，纸张缩小为1/2，这里说明一下，此样板包含图纸，图框，笔者绘制的三视图的3部分，缩小后，图框太大不能用，将自己所绘制图形全部选中，整体移动到白色纸张里面去，导出pdf文件预览正常，只是没有图框的标注而已
