十五、K8s可观测能力：日志收集

news 2025/7/18 6:20:03

十五、K8s可观测能力：日志收集

文章目录

十五、K8s可观测能力：日志收集
- 1、云原生日志框架-ECK介绍
- - 1.1 什么是ECK？
  - 1.2 ECK核心资源：
  - 1.3 生产级日志收集架构
- 2、日志收集-ECK
- - 2.1 集群规划
  - 2.2 ECK 安装
  - 2.3 一键部署高可用 ES 集群
  - 2.4 一键部署 Kibana 集群
  - 2.5 一键部署 Zookeeper 集群
  - 2.6 一键部署 Kafka 集群
  - 2.7 一键部署 Logstash 集群
  - 2.8 一键部署 Filebeat 收集日志
  - 2.9 使用 Kibana 查询 K8s 日志
  - 2.10 Filebeat 配置实战：收集指定空间下的日志
  - 2.11 Filebeat 配置实战：根据标签收集日志
  - 2.12 Filebeat 配置实战：收集系统日志及文件日志
  - 2.13 Filebeat 配置实战：收集容器内日志

1、云原生日志框架-ECK介绍

1.1 什么是ECK？

Elastic Cloud on Kubernetes（ECK）是Elastic官方提供的Kubernetes Operator，用于简化在Kubernetes环境中部署、管理和扩展Elastic Stack的全方位组件。

ECK基于Kubernetes的Custom Resource Definitions（CRDs），可以让用户以声明式的方式定义和管理Elastic Stack组件，比如创建一个Elasticsearch的集群只需要像创建一个Deployment声明一个Yaml，然后创建即可。

1.2 ECK核心资源：

Elasticsearch：用于管理和部署Elasticsearch集群
Kibana：用于管理和部署Kibana服务
Beat：用于管理和部署Beat服务
Logstash：用于管理和部署Logstash服务

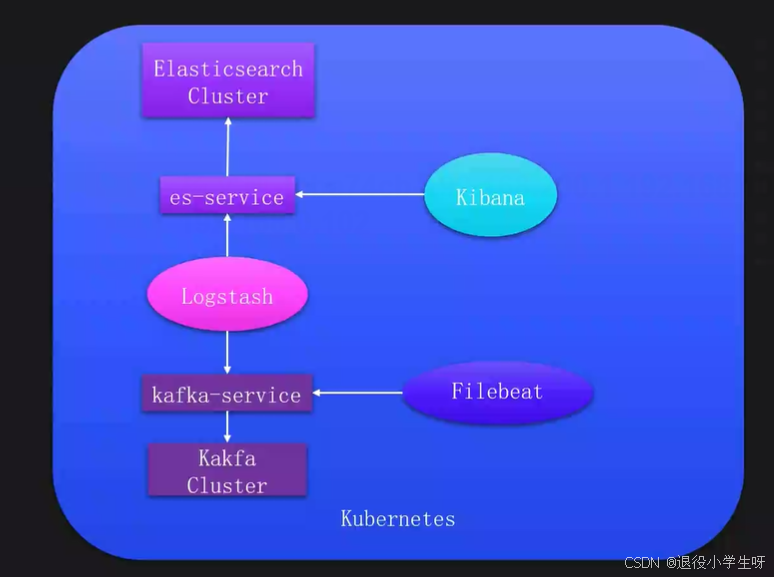

1.3 生产级日志收集架构

在这里插入图片描述

2、日志收集-ECK

2.1 集群规划

主机名称	物理IP	系统	资源配置	说明
k8s-master01	192.168.200.50	Rocky9.4	4核6g	Master节点
k8s-node01	192.168.200.51	Rocky9.4	4核6g	Node01节点
k8s-node02	192.168.200.52	Rocky9.4	4核6g	Node02节点

2.2 ECK 安装

官方文档：https://www.elastic.co/guide/en/cloud-on-k8s/master/k8s-deploy-eck.html

# ECK CRD 安装：
[root@k8s-master01 ~]# kubectl create -f https://download.elastic.co/downloads/eck/2.16.1/crds.yaml# 查看 CRD：
[root@k8s-master01 ~]# kubectl get crd | grep elastic
agents.agent.k8s.elastic.co                            2025-07-05T12:33:58Z
apmservers.apm.k8s.elastic.co                          2025-07-05T12:34:00Z
beats.beat.k8s.elastic.co                              2025-07-05T12:34:00Z
elasticmapsservers.maps.k8s.elastic.co                 2025-07-05T12:34:00Z
elasticsearchautoscalers.autoscaling.k8s.elastic.co    2025-07-05T12:34:00Z
elasticsearches.elasticsearch.k8s.elastic.co           2025-07-05T12:34:03Z
enterprisesearches.enterprisesearch.k8s.elastic.co     2025-07-05T12:34:03Z
kibanas.kibana.k8s.elastic.co                          2025-07-05T12:34:04Z
logstashes.logstash.k8s.elastic.co                     2025-07-05T12:34:06Z
stackconfigpolicies.stackconfigpolicy.k8s.elastic.co   2025-07-05T12:34:08Z

# 下载ECK Operator的yaml包
[root@k8s-master01 ~]# wget https://download.elastic.co/downloads/eck/2.16.1/operator.yaml# 修改成国内的镜像
[root@k8s-master01 ~]# vim operator.yaml
[root@k8s-master01 ~]# cat -n operator.yaml |grep "image:"457	      - image: "crpi-q1nb2n896zwtcdts.cn-beijing.personal.cr.aliyuncs.com/ywb01/eck-operator:2.16.1"# 安装ECK Operator
[root@k8s-master01 ~]# kubectl create -f operator.yaml# 查看部署状态：
[root@k8s-master01 ~]# kubectl get po -n elastic-system
NAME                 READY   STATUS    RESTARTS   AGE
elastic-operator-0   1/1     Running   0          42s

2.3 一键部署高可用 ES 集群

接下来即可使用自定义资源 Elasticsearch 一键启动一个 ES 集群

# 创建一个用于放置日志收集工具的 Namespace：
[root@k8s-master01 ~]# kubectl create ns logging创建一个定义 Elasticsearch 集群的 Yaml 文件：
[root@k8s-master01 ~]# vim elasticsearch.yaml
[root@k8s-master01 ~]# cat elasticsearch.yaml
apiVersion: elasticsearch.k8s.elastic.co/v1
kind: Elasticsearch
metadata:name: es-cluster
spec:version: 8.18.3       # ES的版本image: crpi-q1nb2n896zwtcdts.cn-beijing.personal.cr.aliyuncs.com/ywb01/elasticsearch:8.18.3                    # 如果不指定镜像，只写版本，默认拉取官方的镜像nodeSets:             # 节点组配置，可以单独定义集群中不同角色的节点- name: default       # 节点组名称，全局唯一count: 3            # 当前节点组的节点数量#config:#node.store.allow_mmap: false#volumeClaimTemplates:      # 动态存储，本次不演示#- metadata:#name: elasticsearch-data#spec:#accessModes:#- ReadWriteOnce#resources:#requests:#storage: 5Gi#storageClassName: standardpodTemplate:spec:volumes:- name: elasticsearch-dataemptyDir: {}initContainers:- name: sysctlsecurityContext:privileged: truerunAsUser: 0command: ['sh', '-c', 'sysctl -w vm.max_map_count=262144']

# 创建集群：
[root@k8s-master01 ~]# kubectl create -f elasticsearch.yaml -n logging# 查看集群状态：
[root@k8s-master01 ~]# kubectl get po -n logging
NAME                      READY   STATUS    RESTARTS   AGE
es-cluster-es-default-0   1/1     Running   0          11m
es-cluster-es-default-1   1/1     Running   0          11m
es-cluster-es-default-2   1/1     Running   0          11m

# 设置变量（密码）
[root@k8s-master01 ~]# PASSWORD=$(kubectl -n logging get secret es-cluster-es-elastic-user -o go-template='{{.data.elastic | base64decode}}')
[root@k8s-master01 ~]# echo $PASSWORD
5dlR77gBrjU03n6LQ5T814CH# 查看service
[root@k8s-master01 ~]# kubectl get svc -n logging
NAME                          TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)    AGE
es-cluster-es-default         ClusterIP   None            <none>        9200/TCP   12m
es-cluster-es-http            ClusterIP   10.102.60.248   <none>        9200/TCP   12m
es-cluster-es-internal-http   ClusterIP   10.109.191.98   <none>        9200/TCP   12m
es-cluster-es-transport       ClusterIP   None            <none>        9300/TCP   12m# 测试是否可以访问
[root@k8s-master01 ~]# curl -u "elastic:$PASSWORD" https://10.102.60.248:9200/_cluster/health?pretty -k
{"cluster_name" : "es-cluster","status" : "green","timed_out" : false,"number_of_nodes" : 3,"number_of_data_nodes" : 3,"active_primary_shards" : 3,"active_shards" : 6,"relocating_shards" : 0,"initializing_shards" : 0,"unassigned_shards" : 0,"unassigned_primary_shards" : 0,"delayed_unassigned_shards" : 0,"number_of_pending_tasks" : 0,"number_of_in_flight_fetch" : 0,"task_max_waiting_in_queue_millis" : 0,"active_shards_percent_as_number" : 100.0
}

2.4 一键部署 Kibana 集群

Elasticsearch 集群创建完成后，可以使用 Kibana 资源创建一个 Kibana 实例：

[root@k8s-master01 ~]# vim kibana.yam
[root@k8s-master01 ~]# cat kibana.yaml
apiVersion: kibana.k8s.elastic.co/v1
kind: Kibana
metadata:name: kibana
spec:version: 8.18.3image: crpi-q1nb2n896zwtcdts.cn-beijing.personal.cr.aliyuncs.com/ywb01/kibana:8.18.3count: 3elasticsearchRef:         # ES集群配置name: es-cluster        # ECK部署的ES集群名字http:service:spec:type: NodePorttls:selfSignedCertificate:disabled: true

# 创建 Kibana 集群
[root@k8s-master01 ~]# kubectl create -f kibana.yaml -n logging# 查看pod
[root@k8s-master01 ~]# kubectl get po -n logging | grep kibana
kibana-kb-6bf974f8d7-66gpb   1/1     Running   0          8m39s
kibana-kb-6bf974f8d7-ffgfl   1/1     Running   0          8m39s
kibana-kb-6bf974f8d7-qrm57   1/1     Running   0          8m39s# 查看创建的 Service：
[root@k8s-master01 ~]# kubectl get svc -n logging | grep kibana
kibana-kb-http                NodePort    10.107.247.179   <none>        5601:30802/TCP   9m31s

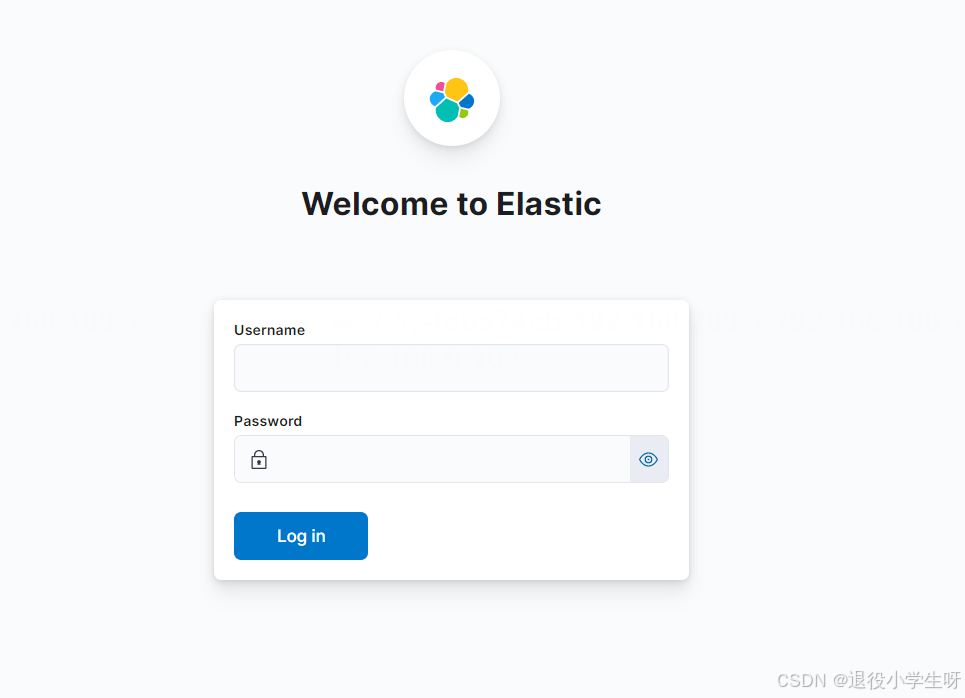

待 Pod 启动完成后，即可访问 Kibana，用户名和密码和 ES 的一致：

在这里插入图片描述

2.5 一键部署 Zookeeper 集群

# 下载配置（配置已经修改好直接用就行，helm已经不再维护这个版本了）
[root@k8s-master01 ~]# git clone https://gitee.com/ywb1234/zookeeper.git# 安装Zookeeper集群
[root@k8s-master01 ~]# cd zookeeper/
[root@k8s-master01 zookeeper]# helm install zookeeper . -n logging# 查看pod状态：
[root@k8s-master01 zookeeper]# kubectl get po -n logging | grep zookeeper
zookeeper-0                  1/1     Running   0          3m20s
zookeeper-1                  1/1     Running   0          3m20s
zookeeper-2                  1/1     Running   0          3m20s

2.6 一键部署 Kafka 集群

# 下载配置（配置已经修改好直接用就行，helm已经不再维护这个版本了）
[root@k8s-master01 ~]# git clone https://gitee.com/ywb1234/kafka.git# 安装Kafka集群
[root@harbor ~]# cd kafka/
[root@k8s-master01 kafka]# helm install kafka . -n logging# 查看pod状态：
[root@k8s-master01 kafka]# kubectl get po -n logging | grep kafka
kafka-0           1/1     Running   0               9m27s
kafka-1           1/1     Running   0               9m27s
kafka-2           1/1     Running   0               9m27s

2.7 一键部署 Logstash 集群

Logstash 主要用于消费 Kafka 中的数据，之后把数据写入到 ES 集群，接下来使用 Logstash资源创建 Logstash 集群：

[root@k8s-master01 ~]# vim logstash.yaml
[root@k8s-master01 ~]# cat logstash.yaml
apiVersion: logstash.k8s.elastic.co/v1alpha1
kind: Logstash
metadata:name: logstash
spec:count: 3elasticsearchRefs:                # ES输出配置- name: es-clusterclusterName: es-cluster       # ES集群名字version: 8.18.3image: crpi-q1nb2n896zwtcdts.cn-beijing.personal.cr.aliyuncs.com/ywb01/logstash:8.18.3podTemplate:spec:volumes:- name: logstash-dataemptyDir: {}pipelines:                        # 数据处理配置- pipeline.id: main             # pipeline名称config.string: |              # logstash相关配置input {kafka {enable_auto_commit => trueauto_commit_interval_ms => "1000"bootstrap_servers => "kafka:9092"topics => ["k8spodlogs"]codec => json}}output {elasticsearch {hosts => [ "https://es-cluster-es-http:9200" ]index => "k8spodlogs-%{+YYYY.MM.dd}"ssl_enabled => trueuser => "elastic"password => "5dlR77gBrjU03n6LQ5T814CH"ssl_certificate_authorities => "${ES_CLUSTER_ES_SSL_CERTIFICATE_AUTHORITY}"}}# 安装logstash集群
[root@k8s-master01 ~]# kubectl create -f logstash.yaml -n logging# 查看pod状态：
[root@k8s-master01 ~]# kubectl get po -n logging | grep logstash
logstash-ls-0                1/1     Running   0             25m
logstash-ls-1                1/1     Running   0             25m
logstash-ls-2                1/1     Running   0             25m

2.8 一键部署 Filebeat 收集日志

设置权限

[root@k8s-master01 ~]# vim filebeat-role.yaml
[root@k8s-master01 ~]# cat filebeat-role.yaml
apiVersion: v1
kind: ServiceAccount
metadata:name: filebeatnamespace: logging
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRole
metadata:name: filebeat
rules:
- apiGroups: [""]resources: ["pods", "nodes", "services", "namespaces"]verbs: ["get", "list", "watch"]
- apiGroups: ["apps"]resources: ["daemonsets"]verbs: ["create", "get", "update"]
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:name: filebeat
roleRef:apiGroup: rbac.authorization.k8s.iokind: ClusterRolename: filebeat
subjects:
- kind: ServiceAccountname: filebeatnamespace: logging[root@k8s-master01 ~]# kubectl create -f filebeat-role.yaml -n logging

创建 Filebeat 进行日志的收集

[root@k8s-master01 ~]# vim filebeat.yaml
[root@k8s-master01 ~]# cat filebeat.yaml
apiVersion: beat.k8s.elastic.co/v1beta1
kind: Beat
metadata:name: filebeat
spec:type: filebeatversion: 8.18.3image: crpi-q1nb2n896zwtcdts.cn-beijing.personal.cr.aliyuncs.com/ywb01/filebeat:8.18.3config:                                   # filebeat配置output.kafka:                           # 输出hosts: ["kafka:9092"]topic: '%{[fields.log_topic]}'#topic: 'k8spodlogs'filebeat.autodiscover.providers:        # 来源配置- node: ${NODE_NAME}        # 自动区分节点的名字type: kubernetes          # 发现类型，支持docker、k8s等templates:                # 配置模版- config:- paths:                # 收集日志的路径- /var/log/containers/*${data.kubernetes.container.id}.logtail_files: true      # 从文件的末尾开始读取日志type: container       # 声明这是一个容器类型的输入fields:               # 额外的字段log_topic: k8spodlogsprocessors:           # 处理器，用于数据预处理- add_cloud_metadata: {}- add_host_metadata: {}processors:- add_cloud_metadata: {}- add_host_metadata: {}- drop_event:when:or:- equals:kubernetes.container.name: "filebeat"daemonSet:podTemplate:spec:serviceAccountName: filebeatautomountServiceAccountToken: trueterminationGracePeriodSeconds: 30dnsPolicy: ClusterFirstWithHostNethostNetwork: true # Allows to provide richer host metadatacontainers:- name: filebeatsecurityContext:runAsUser: 0# If using Red Hat OpenShift uncomment this:#privileged: truevolumeMounts:- name: varlogcontainersmountPath: /var/log/containers- name: varlogpodsmountPath: /var/log/pods- name: varlibdockercontainersmountPath: /var/lib/docker/containers- name: messagesmountPath: /var/log/messagesenv:- name: NODE_NAMEvalueFrom:fieldRef:fieldPath: spec.nodeNamevolumes:- name: varlogcontainershostPath:path: /var/log/containers- name: varlogpodshostPath:path: /var/log/pods- name: varlibdockercontainershostPath:path: /var/lib/docker/containers- name: messageshostPath:path: /var/log/messages# 安装Filebeat集群
[root@k8s-master01 ~]# kubectl create -f filebeat.yaml -n logging# 查看pod状态：
[root@k8s-master01 ~]# kubectl get pod -n logging | grep filebeat
filebeat-beat-filebeat-96grf   1/1     Running   0          2m20s
filebeat-beat-filebeat-kk4l4   1/1     Running   0          2m20s
filebeat-beat-filebeat-kzdvk   1/1     Running   0          2m20s

2.9 使用 Kibana 查询 K8s 日志

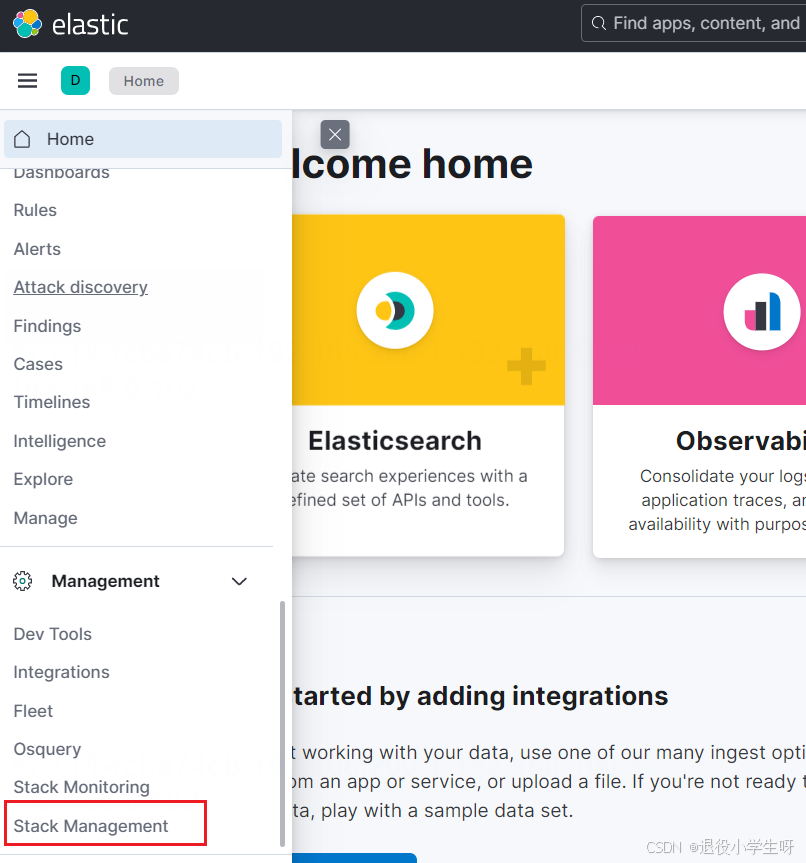

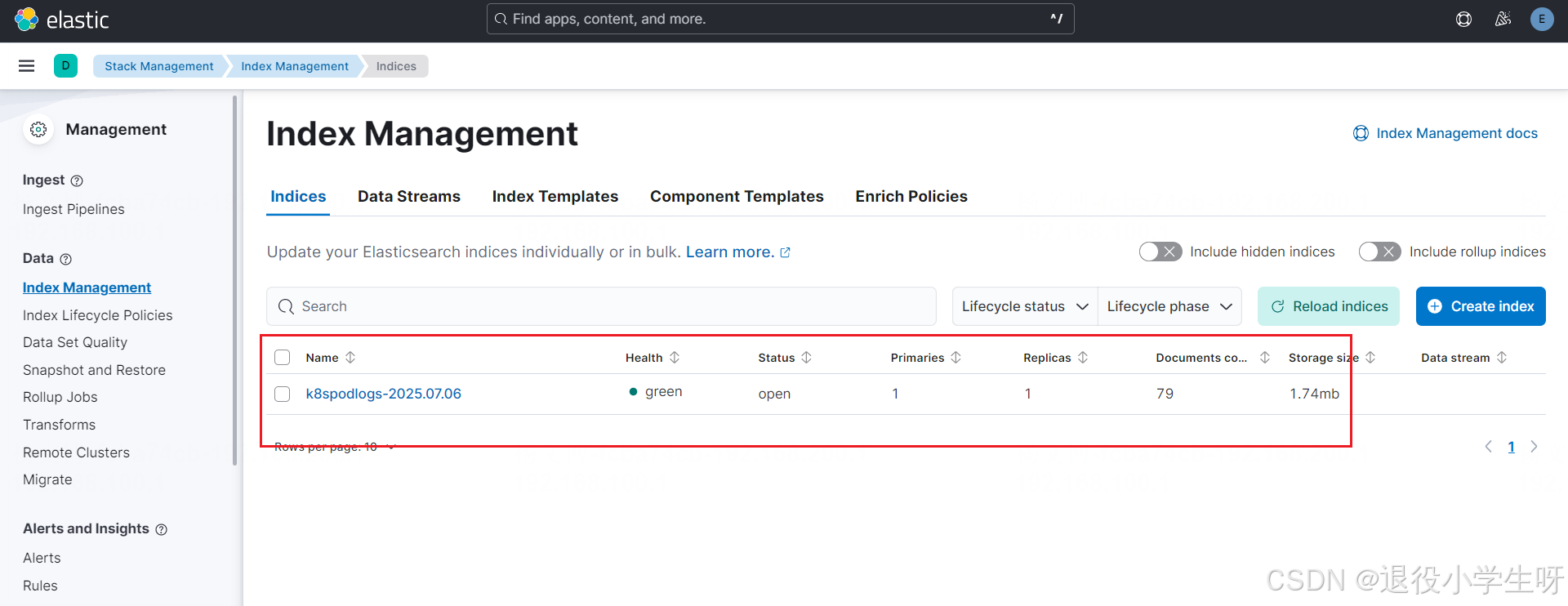

待所有的 Pod 启动完成后，即可使用 Kibana 查询日志。登录 Kibana 后，点击 Index Management，即可查看索引：

在这里插入图片描述

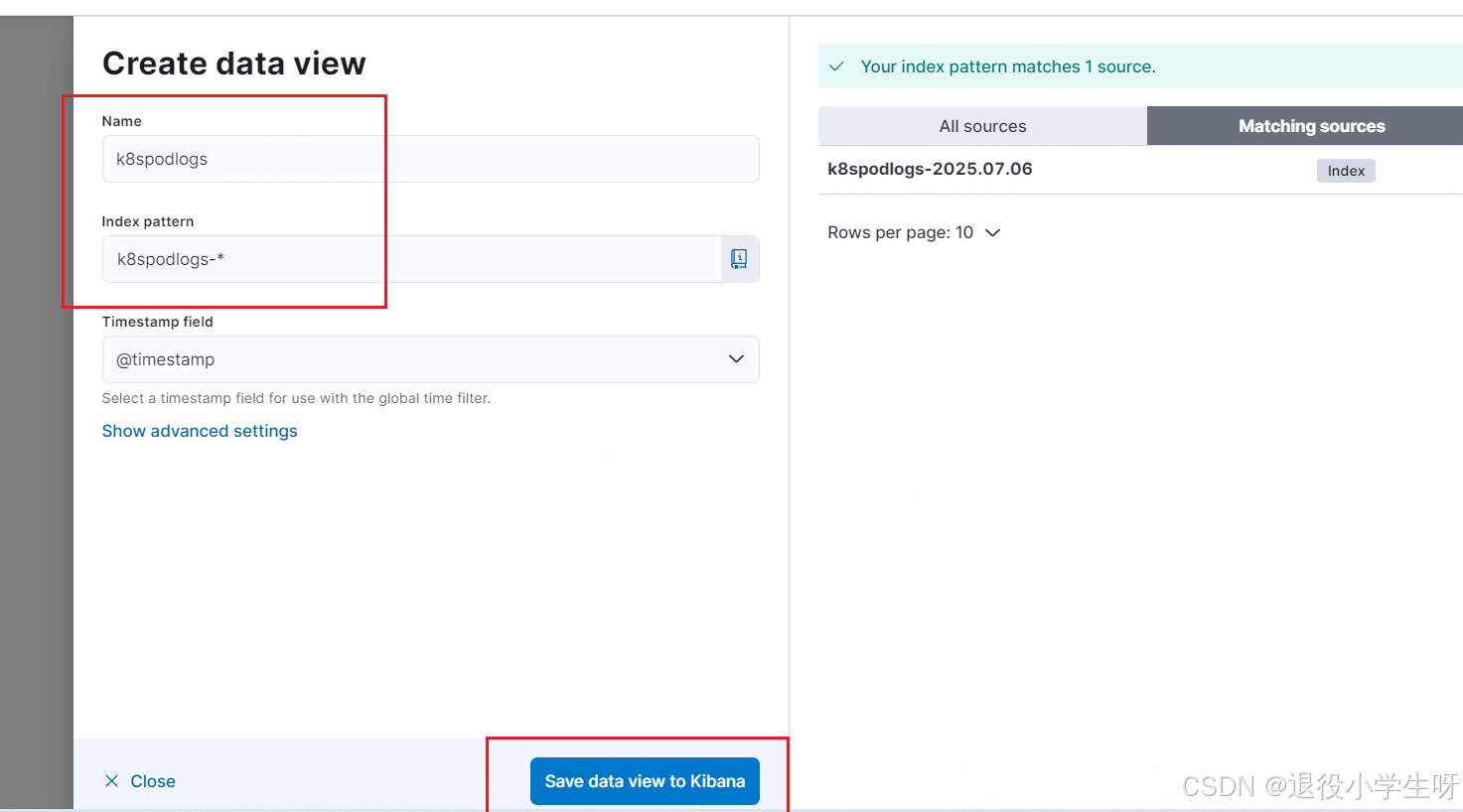

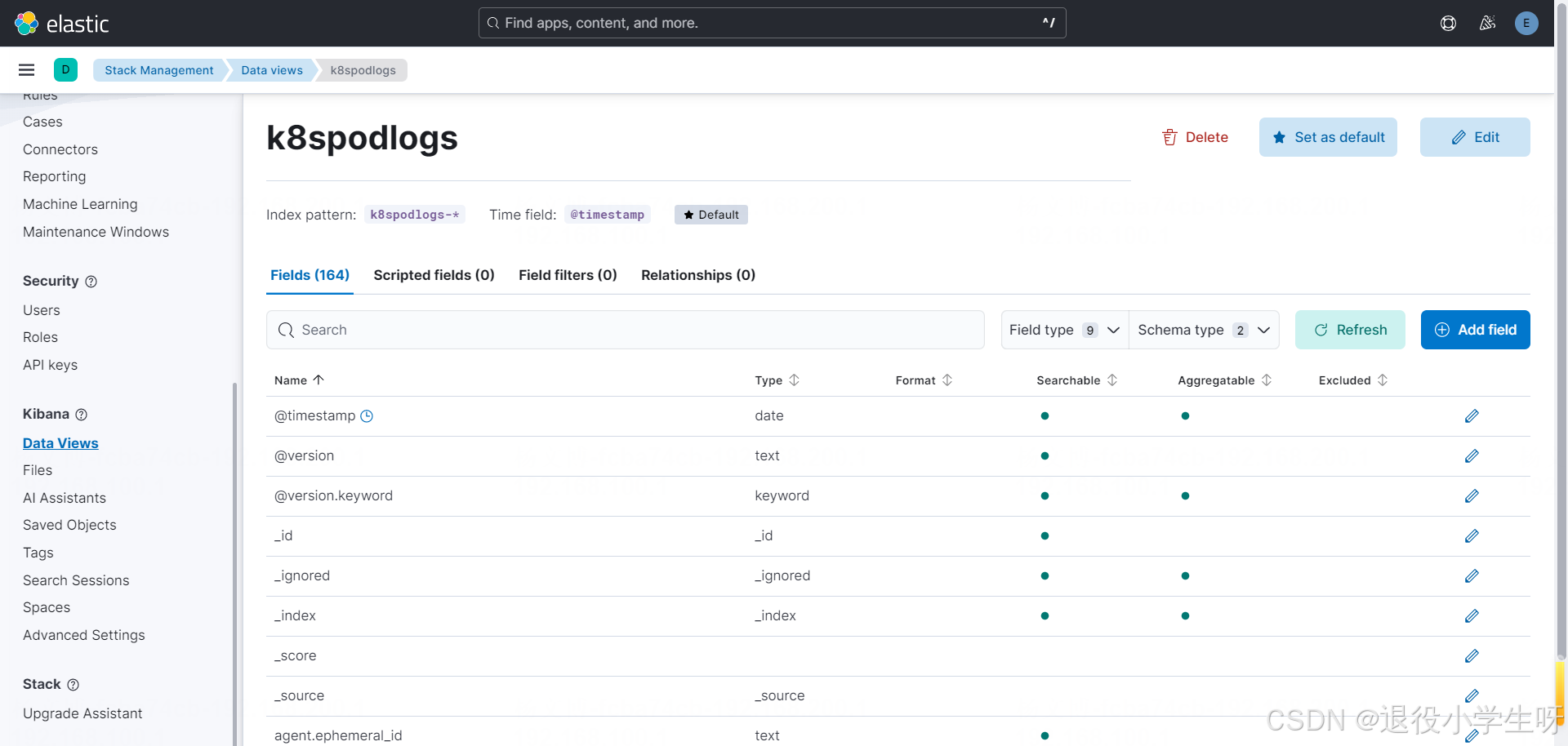

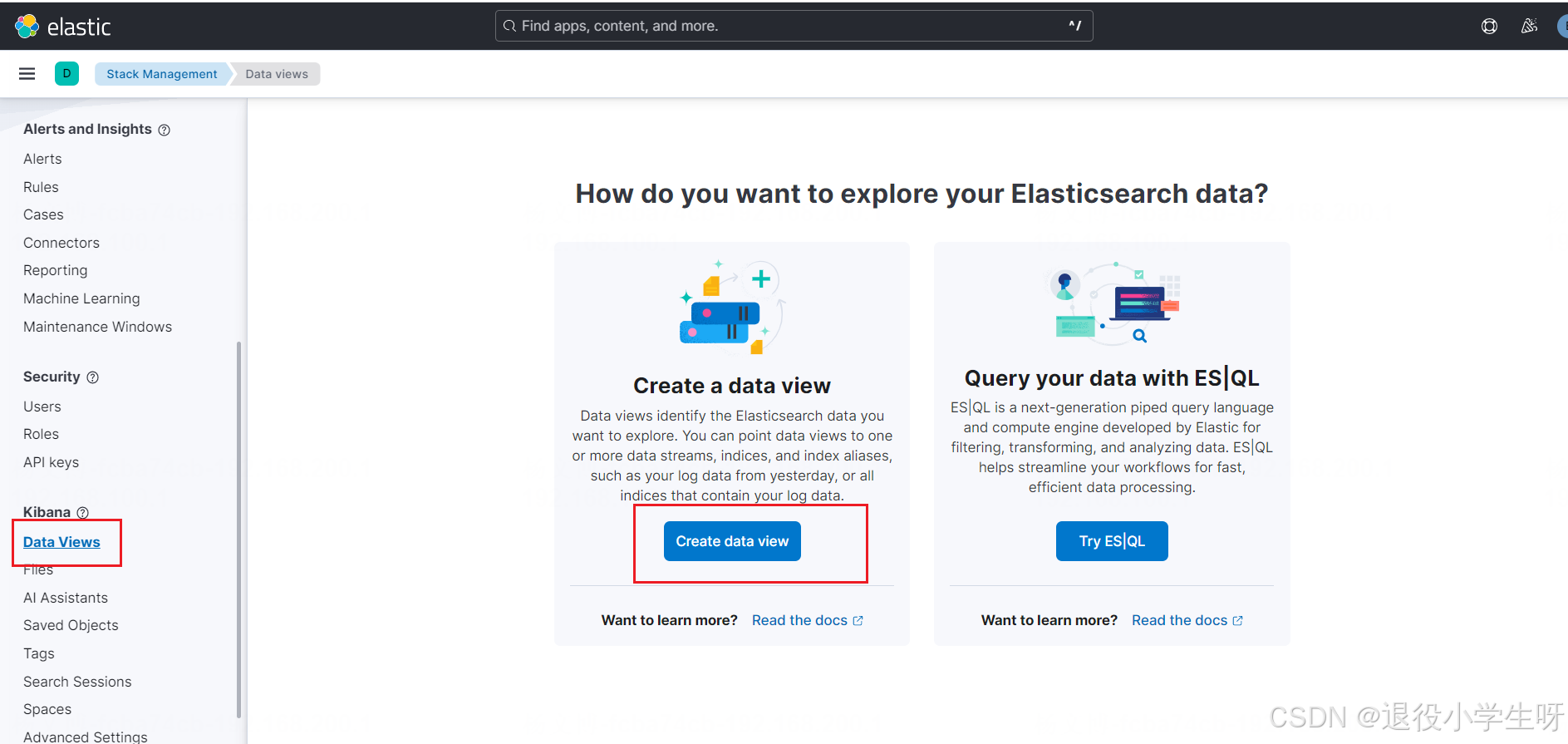

之后点击 data views 创建一个 data view：

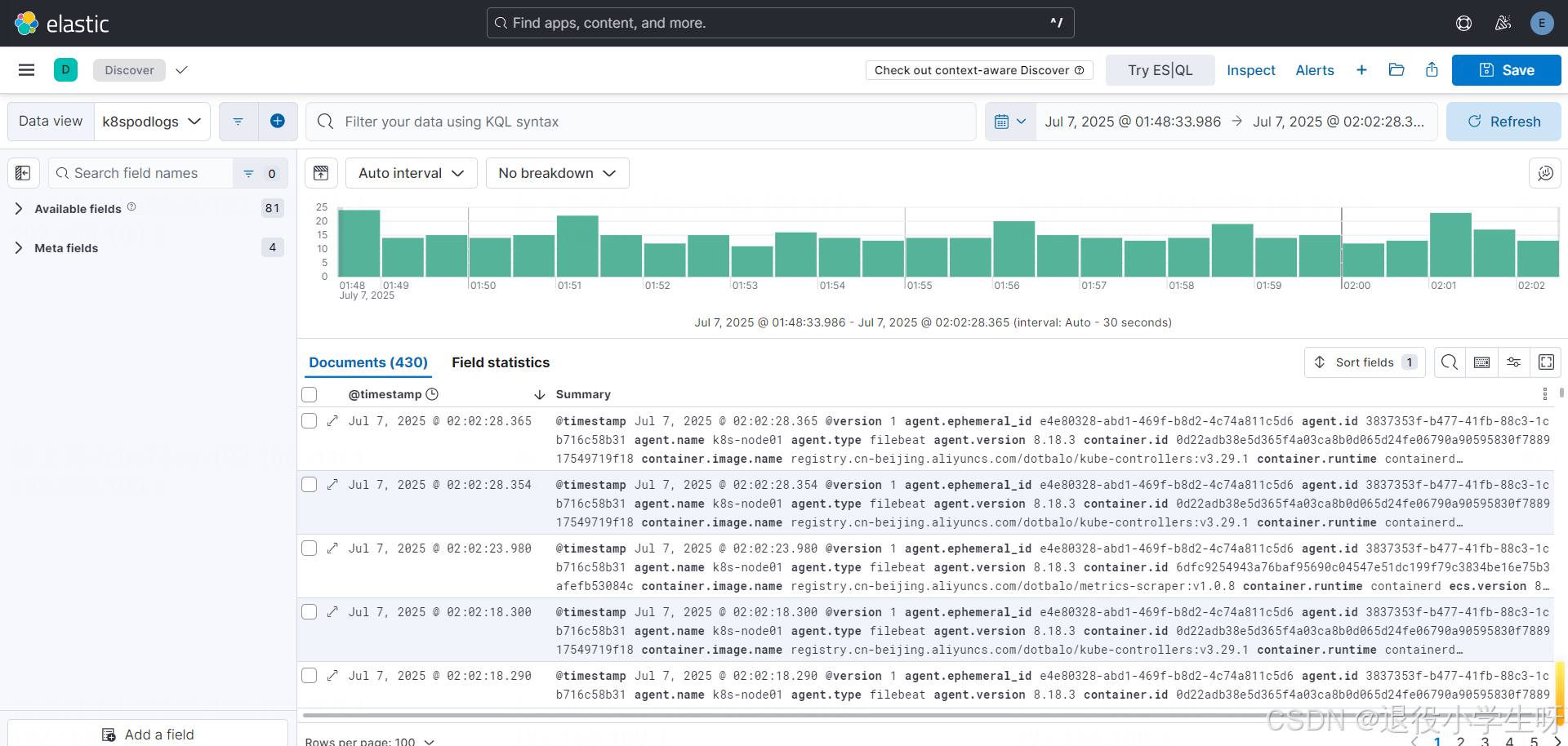

查询日志：
在这里插入图片描述

2.10 Filebeat 配置实战：收集指定空间下的日志

有时候可能只需要收集部分空间的日志，而并不是收集所有的日志，此时通过修改 Filebeat 的配置，实现只收集部分空间的日志。

[root@k8s-master01 ~]# cat filebeat.yaml
....templates:- config:- paths:- /var/log/containers/*${data.kubernetes.container.id}.logtail_files: truetype: containerfields:log_topic: k8spodlogsprocessors:- add_cloud_metadata: {}- add_host_metadata: {}condition.equals.kubernetes.namespace: krm    # 只收集 krm 和 kube-system 空间下的日志
....# 更新配置
[root@k8s-master01 ~]# kubectl replace -f filebeat.yaml -n logging

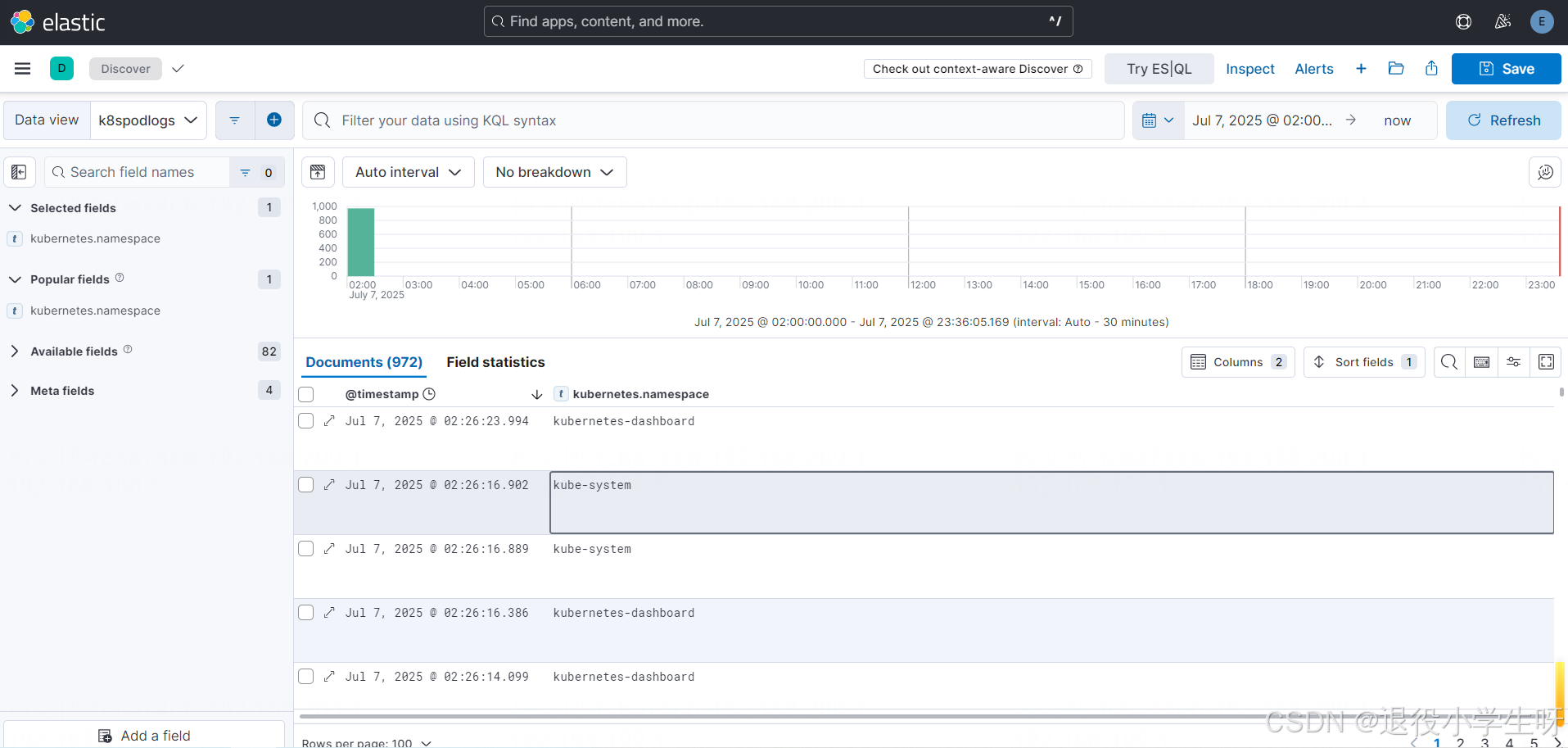

替换后，日志将只收集 krm 和 kube-system：

在这里插入图片描述

2.11 Filebeat 配置实战：根据标签收集日志

除了逐个配置 Namespace，也可以根据 Namespace 的标签进行过滤，更加方便

[root@k8s-master01 ~]# cat filebeat.yaml
....processors:- add_cloud_metadata: {}- add_host_metadata: {}- drop_event:when:or:- not:equals:     # 只收集 Namespace 具有 filebeat=true 标签的空间日志kubernetes.namespace_labels.filebeat: "true"
....# 更新配置
[root@k8s-master01 ~]# kubectl replace -f filebeat.yaml -n logging

# 检查是否有这个标签
[root@k8s-master01 ~]# kubectl get ns -l filebeat=true
No resources found

已经没有日志了

在这里插入图片描述

# 添加一个标签
[root@k8s-master01 ~]# kubectl label ns krm filebeat=true
namespace/krm labeled

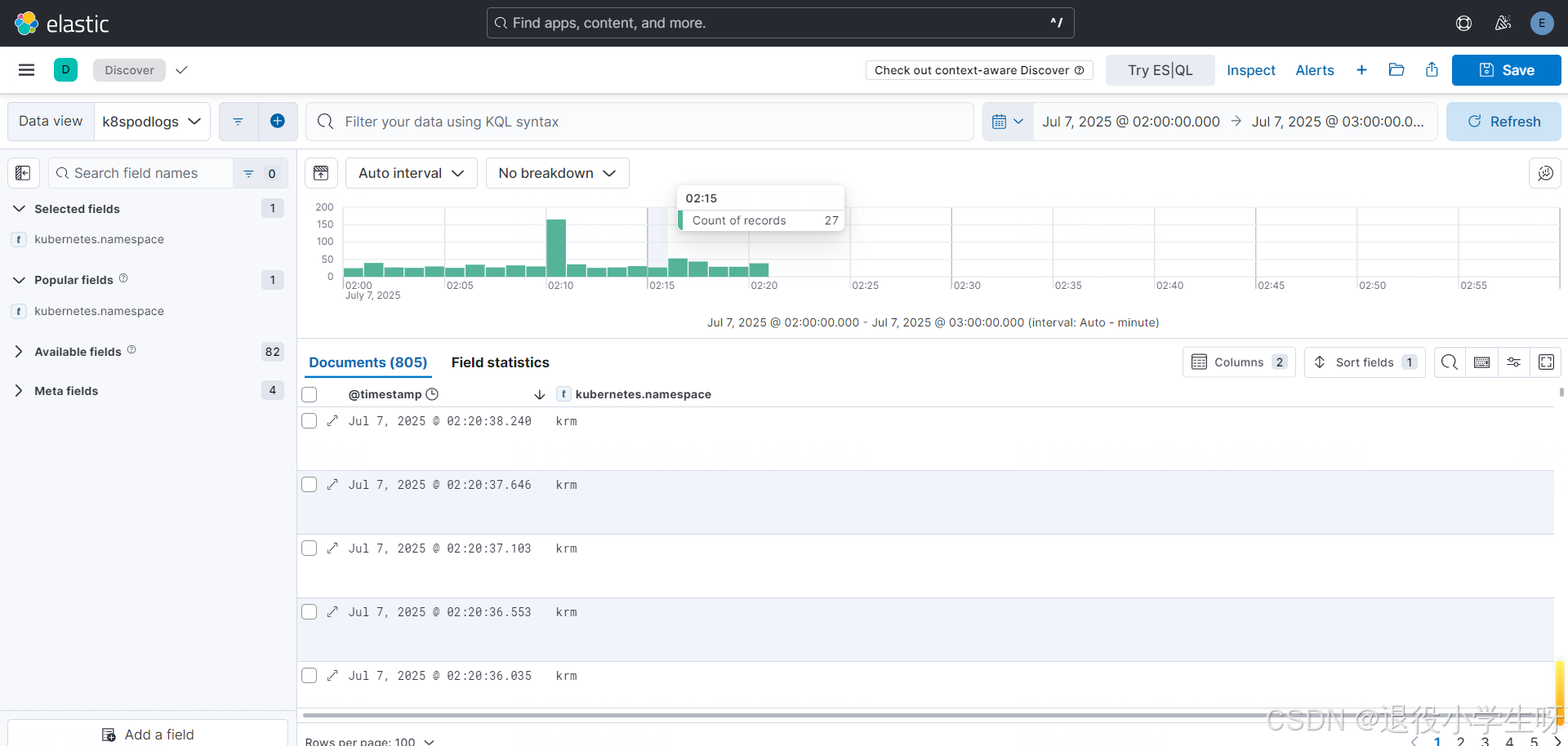

已经有krm的日志了
在这里插入图片描述

2.12 Filebeat 配置实战：收集系统日志及文件日志

[root@k8s-master01 ~]# cat filebeat.yaml
....templates:- config:- paths: - /var/log/messages       # 采集的路径tail_files: truetype: log                 # 指定输入类型fields:log_topic: k8spodlogslog_type: system
....# 更新配置
[root@k8s-master01 ~]# kubectl replace -f filebeat.yaml -n logging

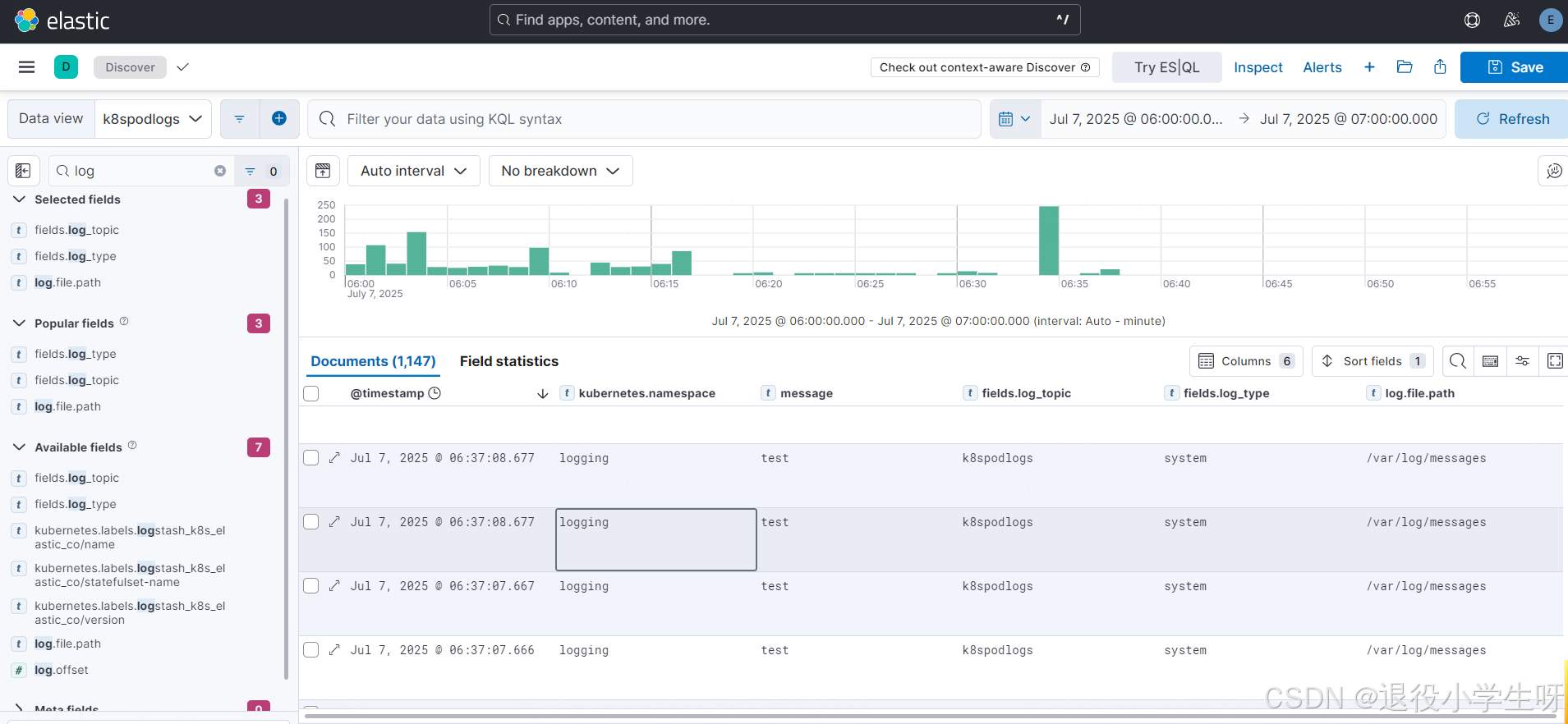

替换配置后，查看日志：
在这里插入图片描述

2.13 Filebeat 配置实战：收集容器内日志

有些程序在设计时，并没有符合云原生设计，也就是把程序的日志直接输出到了本地文件，此时如果也需要收集日志，可以在程序的 Pod 内，启动一个 Filebeat 的容器，用于收集日志。

# 首先创建一个模拟程序，用于输出日志：
[root@k8s-master01 ~]# vim app.yaml
[root@k8s-master01 ~]# cat app.yaml
apiVersion: apps/v1
kind: Deployment
metadata:name: applabels:app: appenv: release
spec:selector:matchLabels:app: appreplicas: 1strategy:type: RollingUpdaterollingUpdate:maxUnavailable: 0maxSurge: 1# minReadySeconds: 30template:metadata:labels:app: appspec:containers:- name: appimage: crpi-q1nb2n896zwtcdts.cn-beijing.personal.cr.aliyuncs.com/ywb01/alpine:3.6imagePullPolicy: IfNotPresentvolumeMounts:- name: logpathmountPath: /opt/env:- name: TZvalue: "Asia/Shanghai"- name: LANGvalue: C.UTF-8- name: LC_ALLvalue: C.UTF-8command:- sh- -c- while true; do date >> /opt/date.log; sleep 2;  done  volumes:- name: logpathemptyDir: {}[root@k8s-master01 ~]# kubectl create -f app.yaml[root@k8s-master01 ~]# kubectl get po
NAME                   READY   STATUS    RESTARTS   AGE
app-69cb58c6c8-zzhrj   1/1     Running   0          20s# 查看容器内日志：
[root@k8s-master01 ~]# kubectl exec -ti app-69cb58c6c8-zzhrj -- sh
/ # tail -f /opt/date.log
Sun Jul  6 21:41:48 UTC 2025
Sun Jul  6 21:41:50 UTC 2025
Sun Jul  6 21:41:52 UTC 2025
....

# 此时 Filebeat 是无法收集日志的。接下来在 Pod 内添加 filebeat 的 sidecar：
[root@k8s-master01 ~]# vim filebeat-cm.yaml
[root@k8s-master01 ~]# cat filebeat-cm.yaml
apiVersion: v1
kind: ConfigMap
metadata:name: filebeatconf
data:filebeat.yml: |-filebeat.inputs:- type: logpaths:- /data/log/*/*.logtail_files: truefields:kubernetes.pod.name: '${podName}'kubernetes.pod.ip: '${podIp}'kubernetes.labels.app: '${podDeployName}'kubernetes.namespace: '${podNamespace}'fields_under_root: true output.kafka:hosts: ["kafka.logging:9092"]topic: 'k8spodlogs'keep_alive: 30s

[root@k8s-master01 ~]# vim app-filebeat.yaml
[root@k8s-master01 ~]# cat app-filebeat.yaml
apiVersion: apps/v1
kind: Deployment
metadata:name: applabels:app: appenv: release
spec:selector:matchLabels:app: appreplicas: 1strategy:type: RollingUpdaterollingUpdate:maxUnavailable: 0maxSurge: 1# minReadySeconds: 30template:metadata:labels:app: appspec:containers:- name: filebeat                        image: crpi-q1nb2n896zwtcdts.cn-beijing.personal.cr.aliyuncs.com/ywb01/filebeat:8.18.3args:- -e- -c- /mnt/filebeat.ymlresources:requests:memory: "100Mi"cpu: "10m"limits:cpu: "200m"memory: "300Mi"imagePullPolicy: IfNotPresentenv:- name: podIpvalueFrom:fieldRef:apiVersion: v1fieldPath: status.podIP- name: podNamevalueFrom:fieldRef:apiVersion: v1fieldPath: metadata.name- name: podNamespacevalueFrom:fieldRef:apiVersion: v1fieldPath: metadata.namespace- name: podDeployNamevalue: app- name: NODE_NAMEvalueFrom:fieldRef:apiVersion: v1fieldPath: spec.nodeName- name: TZvalue: "Asia/Shanghai"securityContext:runAsUser: 0volumeMounts:- name: logpathmountPath: /data/log/app/- name: filebeatconfmountPath: /mnt/- name: appimage: crpi-q1nb2n896zwtcdts.cn-beijing.personal.cr.aliyuncs.com/ywb01/alpine:3.6imagePullPolicy: IfNotPresentvolumeMounts:- name: logpathmountPath: /opt/env:- name: TZvalue: "Asia/Shanghai"- name: LANGvalue: C.UTF-8- name: LC_ALLvalue: C.UTF-8command:- sh- -c- while true; do date >> /opt/date.log; sleep 2;  done volumes:- name: logpathemptyDir: {}- name: filebeatconfconfigMap:name: filebeatconf

[root@k8s-master01 ~]# kubectl apply -f filebeat-cm.yaml -f app-filebeat.yaml [root@k8s-master01 ~]# kubectl get po
NAME                   READY   STATUS        RESTARTS   AGE
app-5d567767c-csshd    2/2     Running       0          33s
app-69cb58c6c8-zzhrj   1/1     Terminating   0          2m12s

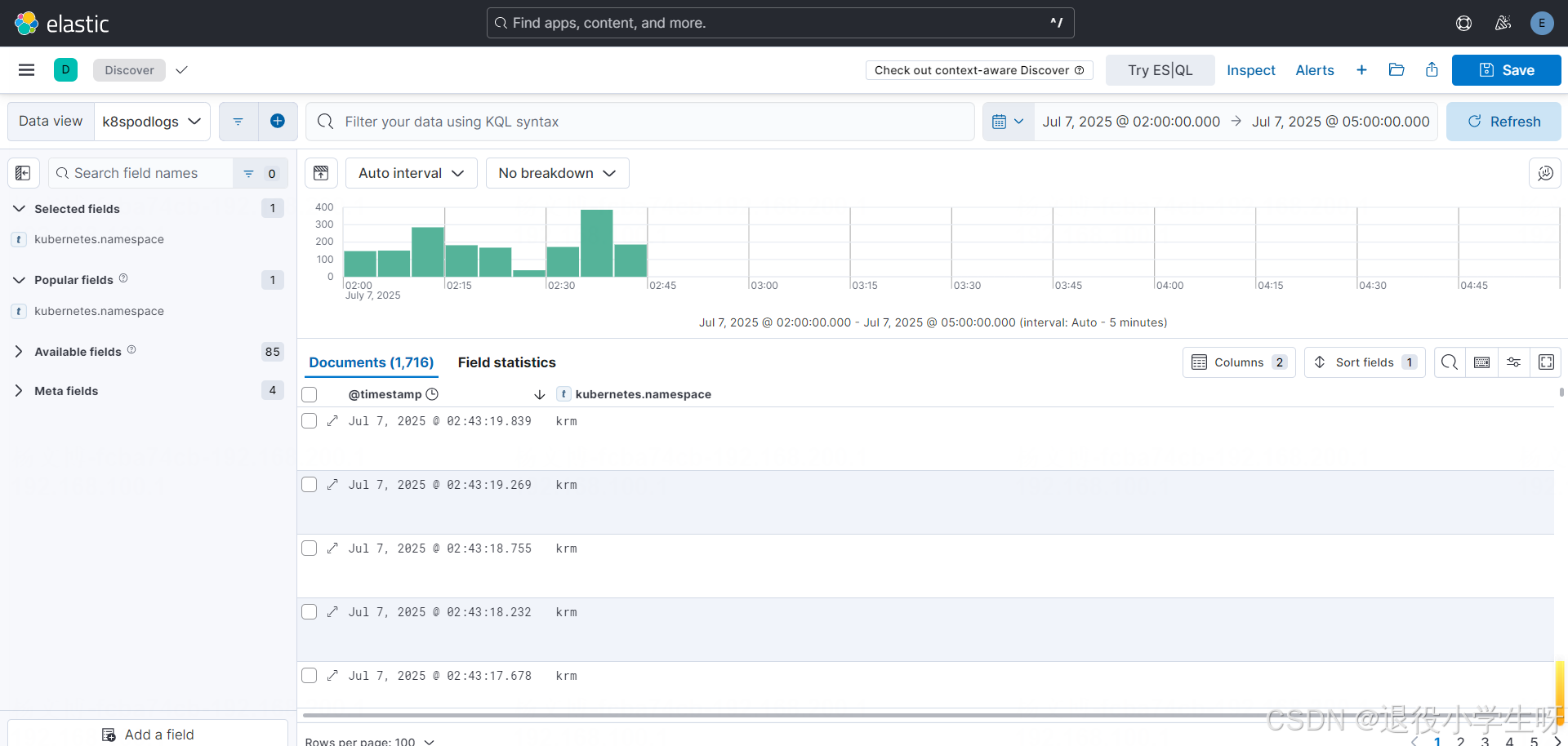

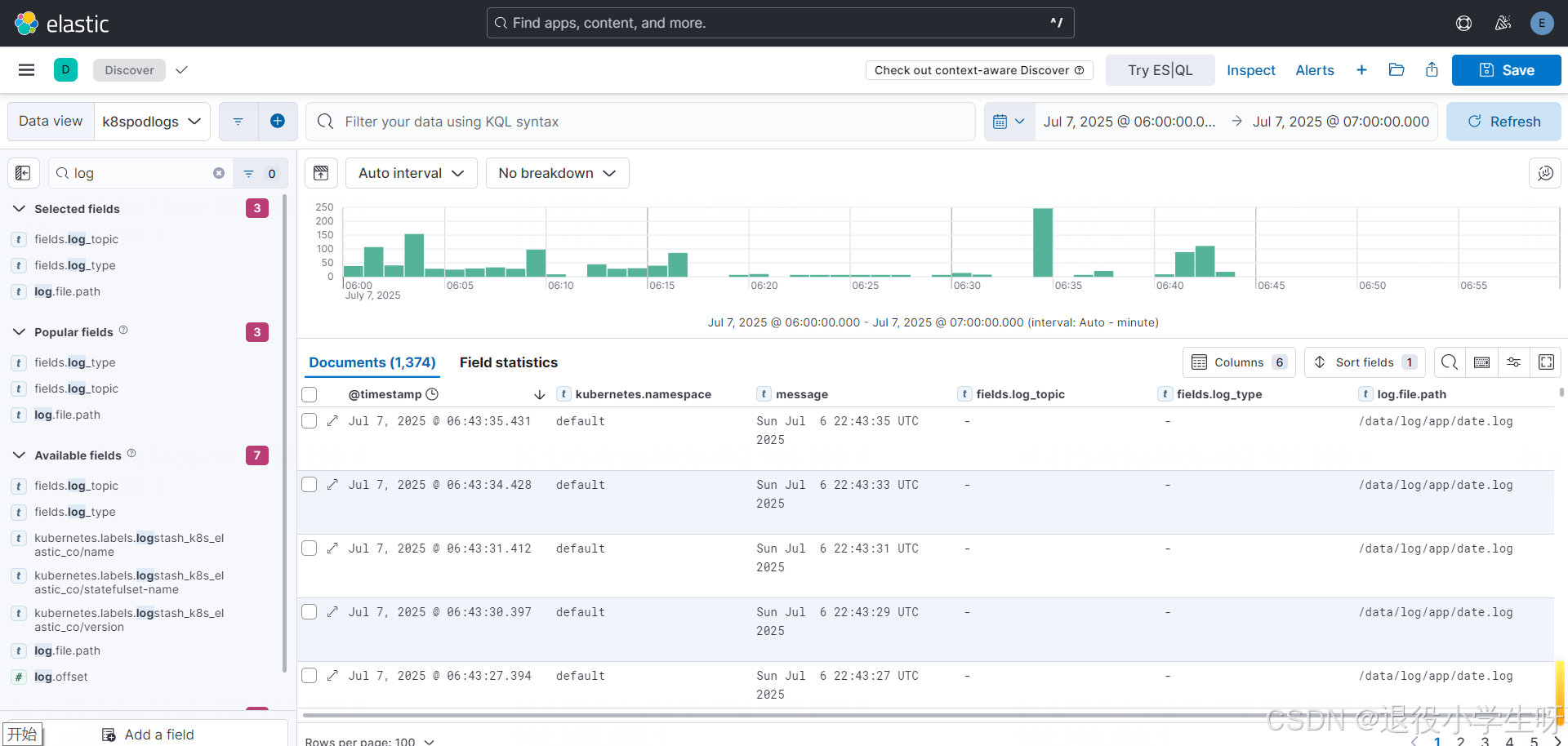

再次查看日志：
在这里插入图片描述
