Android NDK—JNI基础

JNI简介

jni全称java native interface，我把它分为三部分，java代表java语言，native代表当前程序运行的本地环境，一般指windows/linux，而这些操作系统都是通过C/C++ 实现的，所以native通常也指C/C++ 语言，interface代表java跟native两者之间的通信接口，jni可以实现java和C/C++通信。它是java生态的特征，所以定义在jdk标准当中。

使用场景与优势：

• 跨平台性：虽然java具有跨平台的特点，但必须依赖于JVM虚拟机，而JVM是跑在Linux或Windows平台上，若要也硬件打交道，必须经过C/C++ 来对硬件操作，这就涉及到Java如何调用C/C++的问题。
• 效率：Java的执行效率远低于C/C++ 的执行效率，使用jni技术，在Java层调用C/C++ 代码，可以提高程序的执行效率，最大化利用机器的硬件资源。
• 安全：native层的代码往往更加安全，反编译so文件比反编译jar文件要难得多，所以，我们往往把涉及到密码密钥相关的功能用C/C++实现，然后java层通过jni调用。

JNI是属于Java的，与Android 无直接关系。

JNI使用步骤

如果使用Android Studio工程模版来创建项目的，可以忽略步骤。

使用javac或javah生成JNI头文件

在IDEA创建一个Java工程，如下：

执行命令： javac -h outDir sourceFile

• \-h . 头文件的输出目录， . 表示是当前目录，后面必需加个空格
• JNIDemo.java 源文件

结果：

或使用javah生成头文件：

Clion创建C++ library项目

• static：静态库
  • 静态库会将目标代码以及所有需要依赖的库文件进行整体打包，执行时不再依赖外部环境。 一般静态库往往比动态库要大。
  • 静态库在windows上为.lib文件，Linux上为.a文件
• shared：动态库
  • 动态库则只会将目标代码打包，运行时需要依赖外部环境。
  • 动态库在windows上为.dll文件，Linux上为so文件

1、将生成的com_hzw_jni_JNIDemo.h头文件到项目根目录。

2、找到jni.h 和jni_md.h文件复制到项目根目录。

• windows去本地jdk安装目中找<jdk安装目录>/include/jni.h和<jdk安装目录>/include/win32/jni_md.h

• ubuntu去本地jdk安装目录找<jdk安装目录>/include/jni.h和<jdk安装目录>/include/linux/jni_md.h

然后将的头文件com_hzw_jni_JNIDemo.h的#include <jni.h>改为#include "jni.h"，避免报红报错。

3、创建JNIDemo.cpp实现头文件

#include "com_hzw_jni_JNIDemo.h"// Java_类名路径_方法名
extern "C"
JNIEXPORT jstring JNICALL Java_com_hzw_jni_JNIDemo_helloJni(JNIEnv *env, jclass clazz)JNIDemo.cppreturn env->NewStringUTF("I am from c++");
}

3、在CMakeLists.txt导入.cpp和.h文件。

cmake_minimum_required(VERSION 3.26)
project(jni_demo_c) # 项目名称set(CMAKE_CXX_STANDARD 17)add_library(jni_demo_c SHARED library.cppcom_hzw_jni_JNIDemo.hJNIDemo.cpp)

4、最后Build构建so或dll文件。

dll或so文件的命名规则是lib项目名称。

将dll或so文件导入Java工程中使用

1、将dll文件复制到Java工程中的libs目录下。

2、将libs文件目录关联到Resource中

3、代码通过System.loadLibrary加载dll或so文件

public class JNIDemo {static {// dll文件名称System.loadLibrary("libjni_demo_c");}public static native String helloJni();public static void  main(String[] args){System.out.println(helloJni());}}

4、编译运行，设置路径-Djava.library.path后即可运行

上面通过一个简单的案例讲解了jni的使用流程，大部分步骤都是固定的。在Android Studio创建C/C++ library有固定模版使用。

JNI API

Java和C/C++通信是通过jni来完成的，那么在jni方法中就涉及到对Java变量的访问（变量类型包括基本数据类型和引用数据类型），以及方法都有一一映射，比如，Java中叫boolean，jni中叫jboolean。

主要有基本数据类型、引用数据类型、方法签名（包含参数和返回值三个映射表。

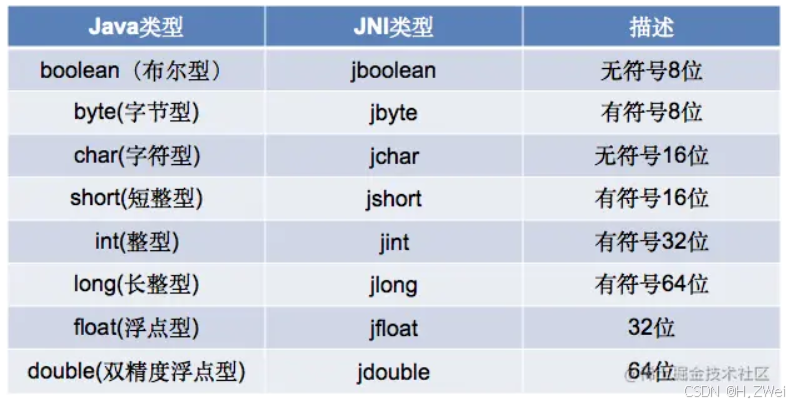

表1-基本数据类型映射表：

表2-引用数据类型映射表：

表3-方法签名：

JNI提供了一系列访问Java层的类成员API，比如变量（包括静态变量）、方法（包括静态方法），如下：

JNI访问Java对象API:

方法名	作用
GetObjectClass	获取调用对象的类，我们称其为target
FindClass	根据类名获取某个类，我们称其为target
IsInstanceOf	判断一个类是否为某个类型
IsSameObject	是否指向同一个对象

JNI访问Java成员变量的值

方法名	作用
GetFieldId	根据变量名获取target中成员变量的ID
GetIntField	根据变量ID获取int变量的值，对应的还有byte，boolean，long等
SetIntField	修改int变量的值，对应的还有byte，boolean，long等

JNI访问Java静态变量的值

方法名	作用
GetStaticFieldId	根据变量名获取target中静态变量的ID
GetStaticIntField	根据变量ID获取int静态变量的值，对应的还有byte，boolean，long等
SetStaticIntField	修改int静态变量的值，对应的还有byte，boolean，long等

JNI访问Java成员方法

方法名	作用
GetMethodID	根据方法名获取target中成员方法的ID
CallVoidMethod	执行无返回值成员方法
CallIntMethod	执行int返回值成员方法，对应的还有byte，boolean，long等

JNI访问Java静态方法

方法名	作用
GetStaticMethodID	根据方法名获取target中静态方法的ID
CallStaticVoidMethod	执行无返回值静态方法
CallStaticIntMethod	执行int返回值静态方法，对应的还有byte，boolean，long等

JNI访问Java构造方法

方法名	作用
GetMethodID	根据方法名获取target中构造方法的ID，注意，方法名传<init>
NewObject	创建对象

JNI创建引用

方法名	作用
NewGlobalRef	创建全局引用
NewWeakGlobalRef	创建弱全局引用
NewLocalRef	创建局部引用
DeleteGlobalRef	释放全局对象，引用不主动释放会导致内存泄漏
DeleteLocalRef	释放局部对象，引用不主动释放会导致内存泄漏

JNI 异常

方法名	作用
ExceptionOccurred	判断是否有异常发生
ExceptionClear	清除异常
Throw	往上(java层)抛出异常
ThrowNew	往上(java层)抛出自定义异常

以上是常用的JNI API，其他API可以在jni.h文件中查看。或者官网文档 https://docs.oracle.com/javase/8/docs/technotes/guides/jni/spec/jniTOC.html

实践小案例

直接在Android Studio里面创建了一个Native工程，写一个递增计数的案例

public class MainActivity extends AppCompatActivity {// Used to load the 'jni_demo' library on application startup.static {System.loadLibrary("jni_demo");}private ActivityMainBinding binding;private TextView tvCounter;private int num = 1;@Overrideprotected void onCreate(Bundle savedInstanceState) {super.onCreate(savedInstanceState);binding = ActivityMainBinding.inflate(getLayoutInflater());setContentView(binding.getRoot());tvCounter =  binding.tvCounter;tvCounter.setOnClickListener(view -> {jniTest();});}public native void  jniTest(); // 定义Native方法
}

静态注册

#include <jni.h>
#include <string>
#include <android/log.h>// 宏定义标识符
#define TAG "hzw"
// 定义LOGD类型 __VA_ARGS__ 是可变参数
#define LOGD(...) __android_log_print(ANDROID_LOG_DEBUG, TAG, __VA_ARGS__);extern "C" JNIEXPORT jstringJNICALL
Java_com_hzw_jni_1demo_MainActivity_stringFromJNI(JNIEnv *env,jobject /* this */) {std::string hello = "Hello from C++";return env->NewStringUTF(hello.c_str());
}/*** 静态注册* 参数一：JNIEnv* env表示指向可用JNI函数表的接口指针，所有跟jni相关的操作都需要通过env来完成*  参数二：jobject是调用该方法的java对象，这里是MainActivity调用的，所以thiz代表MainActivity*  方法名：Java_包名_类名_方法名**/
extern "C"
JNIEXPORT void JNICALL
Java_com_hzw_jni_1demo_MainActivity_jniTest(JNIEnv *env, jobject thiz) {// 获取MainActivity的class对象jclass clazz = env->GetObjectClass(thiz);// 1、给num属性赋新值 + 1/*** 1: 获取MainActivity的class对象* 2: 变量名称* 3：变量类型，《方法签名》*/// 获取int num 变量// 获取num变量idjfieldID numFieldID = env->GetFieldID(clazz, "num", "I");// 获取变量num 的值jint oldValue = env->GetIntField(thiz, numFieldID);// num值 +1env->SetIntField(thiz, numFieldID, oldValue + 1);// 重新获取num值jint num = env->GetIntField(thiz, numFieldID);//    const char *num_char = reinterpret_cast<const char *>(env->NewStringUTF(
//            std::to_string(num).c_str()));LOGD("num: %d", num);// 获取TextView tvCounter 变量// 先获取tvCounter变量的idjfieldID tvCounterFieldID = env->GetFieldID(clazz, "tvCounter", "Landroid/widget/TextView;");// 获取TextView对象jobject tvCounterObj =env->GetObjectField(thiz, tvCounterFieldID);// 获取TextView的class对象jclass  tvCounterClass =  env->GetObjectClass(tvCounterObj);/*** 操作方法* 参数1：textview的class对象* 参数2：方法名称* 参数3：方法参数类型和返回值类型，具体见上《表3-方法签名》* 方法签名规则：method(参数类型)返回值类型 -- void name（int a，double b） （ID）V* public final void setText(@NonNull char[] text, int start, int len)  : ([CII)V***/jmethodID setTextMethodID =env->GetMethodID(tvCounterClass,"setText","(Ljava/lang/CharSequence;)V");// 将int 转成 string类型jstring str = env->NewStringUTF(std::to_string(num).c_str());// 调用setText方法 赋值env->CallVoidMethod(tvCounterObj, setTextMethodID, str);
}

最后build APK后，反解后在lib可以查看各个CPU构架的so文件。

在Android中，当程序在Java层运行System.loadLibrary("jnitest");这行代码后，程序会去载入libjni_demo.so文件。于此同时，产生一个Load事件，这个事件触发后，程序默认会在载入的.so文件的函数列表中查找JNI_OnLoad函数并执行，与Load事件相对，在载入的.so文件被卸载时，Unload事件被触发。此时，程序默认会去载入的.so文件的函数列表中查找JNI_OnLoad函数并执行，然后卸载.so文件。因此开发者经常会在JNI_OnLoad中做一些初始化操作，动态注册就是在这里进行的，使用env->RegisterNatives(clazz, gMethods, numMethods)。

动态注册

env->RegisterNatives(clazz, gMethods, numMethods)。

• 参数1：Java对应的类
• 参数2：JNINativeMethod数组
• 参数3：JNINativeMethod数组的长度，也就是要注册的方法的个数

JNINativeMethod是JNI中定义的一种结构体。

typedef struct {const char* name; //java中要注册的native方法名const char* signature;//方法签名void*       fnPtr;//对应映射到C/C++中的函数指针
} JNINativeMethod;

从JNINativeMethod可知，如果Java层的类发生了改变，Native层相对静态注册就改动的比较少，只需修改方法名和方法签名即可。灵活性很强。

#include <jni.h>
#include <string>
#include <android/log.h>// 宏定义标识符
#define TAG "hzw"
// 定义LOGD类型 __VA_ARGS__ 是可变参数
#define LOGD(...) __android_log_print(ANDROID_LOG_DEBUG, TAG, __VA_ARGS__);*** 动态注册* @param env* @param thiz*/
void native_jniTest(JNIEnv *env, jobject thiz) {// 获取MainActivity的class对象jclass clazz = env->GetObjectClass(thiz);// 1、给num属性赋新值 + 1
/*** 1: 获取MainActivity的class对象* 2: 变量名称* 3：变量类型，《方法签名》*/
// 获取int num 变量
// 获取num变量idjfieldID numFieldID = env->GetFieldID(clazz, "num", "I");
// 获取变量num 的值jint oldValue = env->GetIntField(thiz, numFieldID);
// num值 +1env->SetIntField(thiz, numFieldID, oldValue + 1);// 重新获取num值jint num = env->GetIntField(thiz, numFieldID);//    const char *num_char = reinterpret_cast<const char *>(env->NewStringUTF(
//            std::to_string(num).c_str()));LOGD("num: %d", num);// 获取TextView tvCounter 变量
// 先获取tvCounter变量的idjfieldID tvCounterFieldID = env->GetFieldID(clazz, "tvCounter", "Landroid/widget/TextView;");
// 获取TextView对象jobject tvCounterObj = env->GetObjectField(thiz, tvCounterFieldID);
// 获取TextView的class对象jclass tvCounterClass = env->GetObjectClass(tvCounterObj);/*** 操作方法* 参数1：textview的class对象* 参数2：方法名称* 参数3：方法参数类型和返回值类型，具体见上《表3-方法签名》* 方法签名规则：method(参数类型)返回值类型 -- void name（int a，double b） （ID）V* public final void setText(@NonNull char[] text, int start, int len)  : ([CII)V***/jmethodID setTextMethodID = env->GetMethodID(tvCounterClass, "setText","(Ljava/lang/CharSequence;)V");
// 将int 转成 string类型jstring str = env->NewStringUTF(std::to_string(num).c_str());
// 调用setText方法 赋值env->CallVoidMethod(tvCounterObj, setTextMethodID, str);
}static const JNINativeMethod nativeMethod[] = {/*参数1：java中要注册的native方法名参数2：方法签名参数3：对应映射到C/C++中的函数指针*/{"jniTest", "()V", (void *) native_jniTest},
};extern "C"
JNIEXPORT jint JNICALL JNI_OnLoad(JavaVM *vm, void *reversed) {JNIEnv *env = NULL;// 初始化JNIEnvif (vm->GetEnv((void **) &env, JNI_VERSION_1_4) != JNI_OK) {return JNI_FALSE;}// 找到需要动态注册的java类jclass jniClass = env->FindClass("com/hzw/jni_demo/MainActivity");if (nullptr == jniClass) {return JNI_FALSE;}// 动态注册if (env->RegisterNatives(jniClass, nativeMethod,sizeof(*nativeMethod) / sizeof(nativeMethod[0])) != JNI_OK) {return JNI_FALSE;}// 返回JNI使用的版本return JNI_VERSION_1_4;}

源码：https://gitee.com/common-apps/jni-demo
