STM32-GPIO-推挽输出详解
刚学过模电，又要学习STM32了。网上看了很多个UP主讲解GPIO，有的博主讲的很细，有的博主讲的比较泛泛而谈。其中我想很清楚的知道推挽输出的过程。
但是很遗憾，没有一个博主讲的很细。于是我来述说吧。
从官网下载参考手册
https://www.st.com.cn/zh/microcontrollers-microprocessors/stm32f103/documentation.html
找到参考手册的GPIO
推挽输出详解

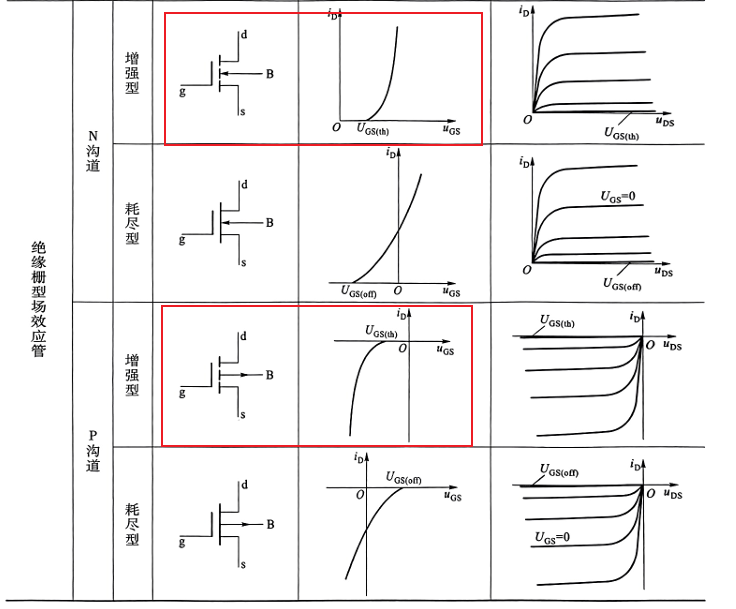

- 这里的P-MOS和N-MOS没有说是增强型还是耗尽型的。但是通过逻辑计算，需要时增强型的。
- 这里的MOS的极性应该如下
- Output control应该有一个反相器
| 预想输出 | 导通MOS管 | 说明 |
|---|---|---|
| 1高电平 | P-MOS导通，N-MOS关闭 | P-MOS的Ugs<Ugs(th)导通；N-MOS的Ugs=0关闭 |
| 0低电平 | P-MOS关闭，N-MOS导通 | P-MOS的Ugs=0关闭；N-MOS的Ugs>Ugs(th)导通 |
仿真演示
multisim仿真文件下载：https://gitee.com/xiaolixi/l-stm32/raw/master/GPIO%E6%8E%A8%E6%8C%BD%E8%BE%93%E5%87%BA.ms14
