FreeCAD教程-利用额外的平面和草图工作台的外部几何工具连接不同草图

起因：想绘制一个双扭弹簧，结果在构件组合体线条的时候出现两个不同草图中的平行线，无法用圆弧顺利连接的问题。经过deepseek的解答和实验，确定了这类问题的解决方案。

本文全部内容完全免费，设置的是“全部可见”的，如果变成了VIP可见的，请发起对引起这一变化的 CHu Sheng 的诅咒，并第一时间发消息给作者提醒更改！！

一、问题情景

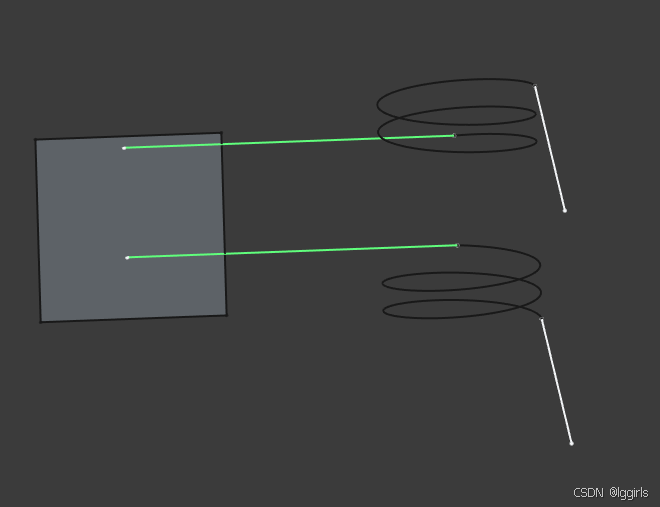

如下图，绘制了两个带有90度延申臂的扭簧基本线段，其中两条选中的线段长度相同，且在同一平面内，但是用原有的先绘制圆弧，再 “调整附着”点 的方法，只能连接一条线段，而圆弧的另一端无法和另一条线段重合。

FreeCAD傻瓜教程-扭力弹簧的绘制技巧及调整螺旋线起止端面的平面角度_扭力弹簧收口绘制方法-CSDN博客

二、 先绘制一个额外的平面

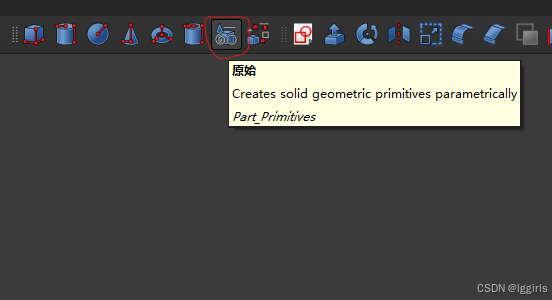

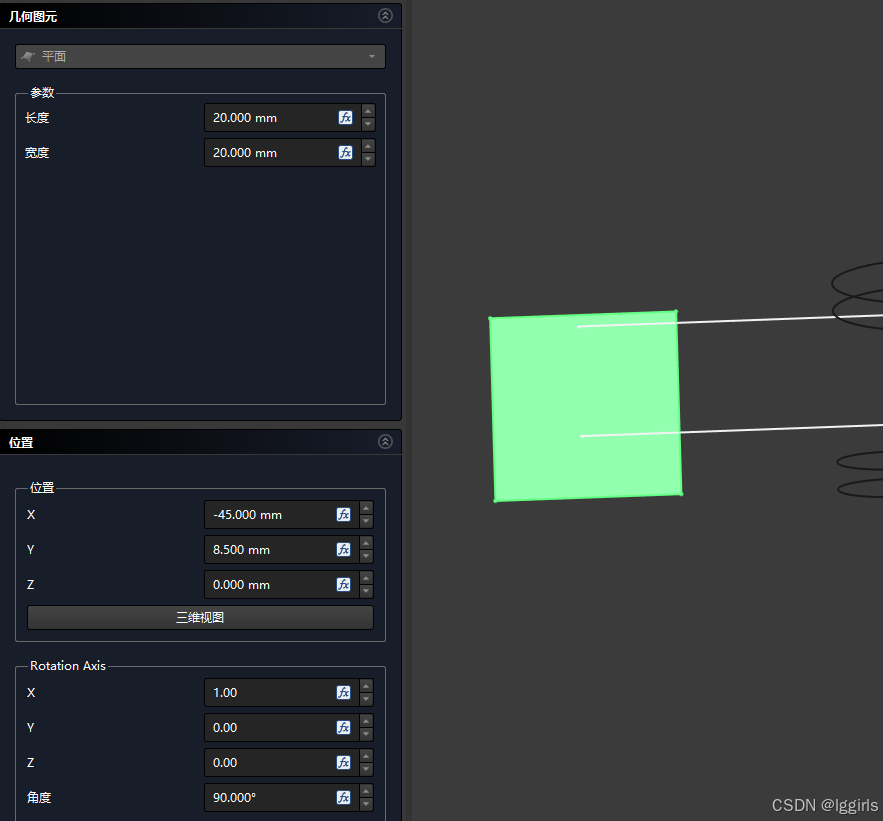

这是在 Part 工作台中进行，和绘制螺旋体一样的步骤，先绘制一个平面，再调整大小和位置即可

注意： 调整后，新建的平面 和两条要连接起来的线段完全重合，也就是在同一个二维世界中

三、创建在外部平面上的草图和使用 “外部几何工具”

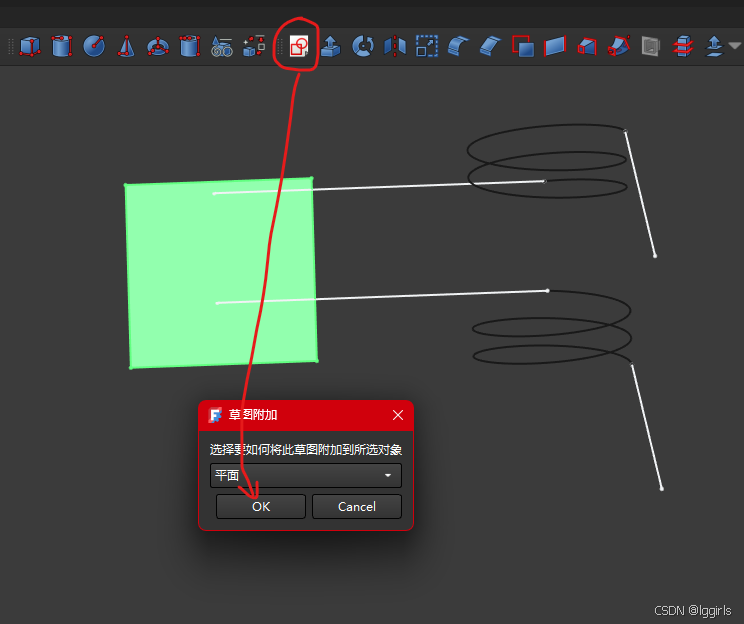

3.1 点击我们新建的平面， 然后点击草图工具，确认

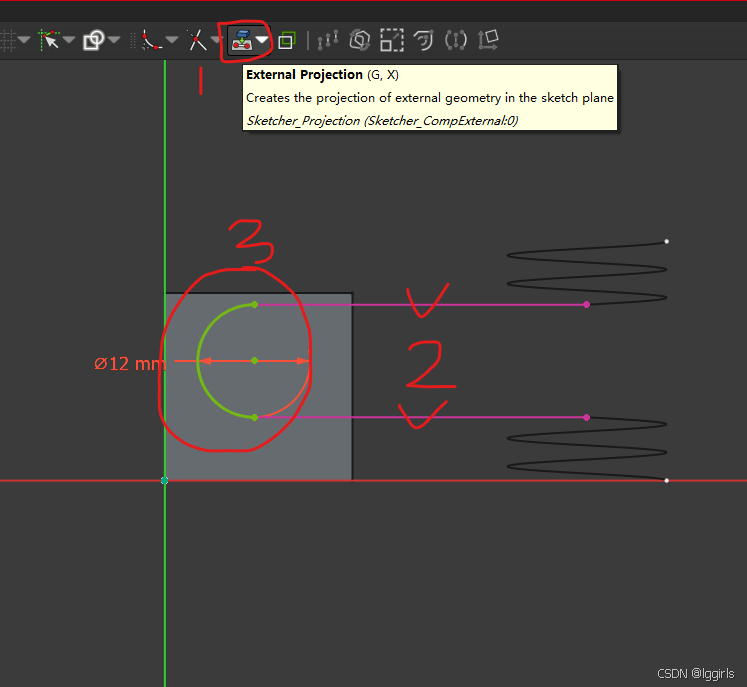

3.2 打开新建的草图，在草图 工作台中选中 “外部几何工具”

该工具的图标如下图所示。

点击该工具，然后选中我们要连接的两条平行线段，其显示紫色

然后点击草图工作台中的其他绘图工具，绘图。  注：选中绘图工具后，即自动从外部几何工具 状态退出!!

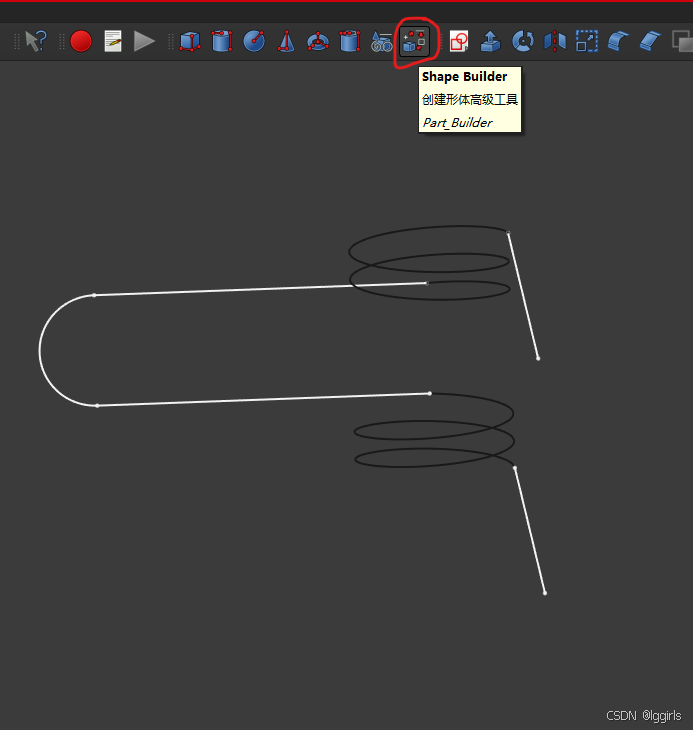

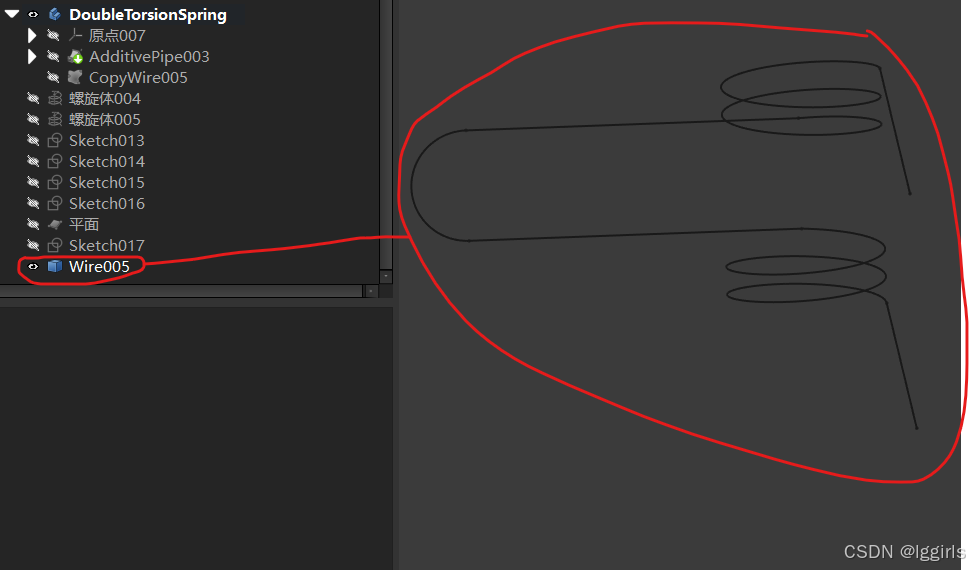

四、 利用Part工作台中的 高级形体创建工具创建完整的 双扭簧基线
