智慧水务流量在线监测系统解决方案
一、方案背景
随着城市化进程加快，雨水管网系统的完善性、设计合理性及运营维护效率成为城市管理的重要课题。如何避免偷排漏排、应对极端天气水质水量冲击、降低管网漏损率，是智慧水务建设的核心需求。
基于物联网、大数据及AI技术，推出雷达流量计+多普勒超声波流量计在线监测系统，实现城市雨水排口、河道、明渠等场景的实时流量、水位、流速监测，助力智慧水务高效管理。
二、方案核心设备

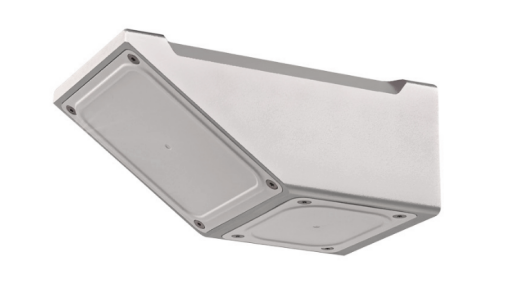

1. 雷达流量计（CK-RDF-HD系列）
功能特点：
非接触式测量，不受漂浮物、泥沙、温湿度影响，全天候稳定工作。
同步输出水位、流速、瞬时流量、累计流量等数据。
支持RS485通信，Modbus RTU协议，低功耗设计，适合太阳能供电场景。
技术参数：
水位测量范围：0.2-40m，精度±3mm。
流速测量范围：0.05-20m/s，精度0.01m/s。
防护等级IP68，工作温度-40℃~75℃。
2.多普勒超声波流量计
功能特点：
适用于满管/非满管、明渠、河道等场景，支持静压液位测量。
流速量程0-10m/s，精度0.001m/s，液位误差≤1mm。
支持Modbus协议，IP68防护，长期水下稳定运行。

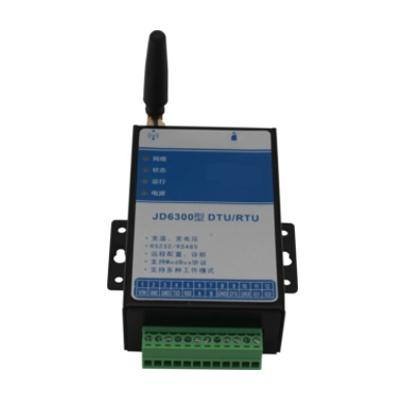

3.4G RTU数采终端（CK-JD6300型）
工业级设计，支持-30℃~75℃宽温工作。
支持TCP/UDP/HTTP协议，内置数据存储，断网续传。
兼容RS232/RS485接口，远程配置与固件升级。
- 配套设备

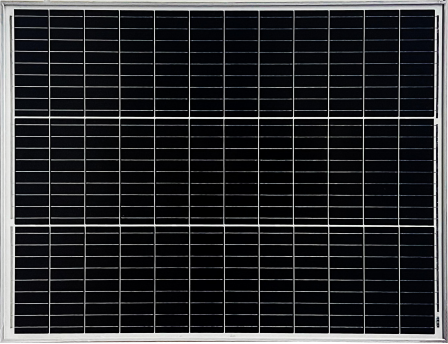

太阳能供电系统：120W单晶硅组件，搭配12V100Ah蓄电池，保障野外长期供电。
红外球机监控：海康威视200万像素低功耗球机，支持区域入侵侦测、夜间红外补光。
三、系统功能
1.实时监测
动态采集流量、水位、流速数据，异常值自动预警（短信/平台推送）。
2.智能分析
通过大数据分析管网健康状况，生成漏损率报告、污染溯源趋势图。
3.远程控制
支持远程修改采样策略（如雨量触发、超标触发）。
4.数据可视化
平台集成GIS地图，展示监测点分布、实时数据及历史曲线。
四、方案优势
✅ 高精度：雷达+超声波双技术互补，适应复杂水流环境。
✅ 低维护：非接触式设计，无机械磨损，寿命长达5年以上。
✅ 全链路溯源：从采样、传输到分析，全程数字化留痕，杜绝数据造假。
✅ 灵活部署：支持太阳能供电，适用于无市电的野外场景。
五、行业应用场景
城市雨水管网：监测排口流量，预防内涝和偷排。
河道/水库：实时监控水位变化，辅助防洪调度。
工业废水排放：合规性监测，超标自动告警。
