【群晖NAS】在openwrt上实现内网穿透，并配置外网IP映射(Debian/Ubuntu)

【群晖NAS】在openwrt上实现内网穿透，并配置外网IP映射(Debian/Ubuntu)

一、frp项目介绍

frp 是一款高性能的反向代理应用，专注于内网穿透。它支持多种协议，包括 TCP、UDP、HTTP、HTTPS 等，并且具备 P2P 通信功能。使用 frp，您可以安全、便捷地将内网服务暴露到公网，通过拥有公网 IP 的节点进行中转。

github项目地址

二、frp功能介绍

通过在具有公网 IP 的节点上部署 frp 服务端，您可以轻松地将内网服务穿透到公网，并享受以下专业特性：

• 多种协议支持：客户端服务端通信支持 TCP、QUIC、KCP 和 Websocket 等多种协议。

• TCP 连接流式复用：在单个连接上承载多个请求，减少连接建立时间，降低请求延迟。

• 代理组间的负载均衡。

• 端口复用：多个服务可以通过同一个服务端端口暴露。

• P2P 通信：流量不必经过服务器中转，充分利用带宽资源。

• 客户端插件：提供多个原生支持的客户端插件，如静态文件查看、HTTPS/HTTP 协议转换、HTTP、SOCKS5 代理等，以便满足各种需求。

• 服务端插件系统：高度可扩展的服务端插件系统，便于根据自身需求进行功能扩展。

• 用户友好的 UI 页面：提供服务端和客户端的用户界面，使配置和监控变得更加方便。

三、安装frps服务端(docker部署)

（一）安装docker

apt-get update
apt-get -y install docker.io

检查docker安装是否正常

docker -v

（二）配置安装frps

为避免因 frps.ini 文件的挂载,格式或者配置的错误导致容器无法正常运行并循环重启.请确保先配置好 frps.ini 后在执行启动.

配置 frps.ini 文件.

mkdir /root/frps
# 新建frps目录
vi /root/frps/frps.ini
# 配置 frps.ini 文件

frps.ini配置示例

[common]
bind_addr = 0.0.0.0
bind_port = 7000
bind_udp_port = 7001
kcp_bind_port = 7000
#7000/70001/7000为穿透流量传输端口，以下没有特殊需求保持默认即可
vhost_http_port = 80
#http协议配置为80端口，根据实际需求更改
vhost_https_port = 443
#https协议配置为80端口，根据实际需求更改
dashboard_addr = 0.0.0.0
dashboard_port = 7500
#web管理后台端口7500，客户端需要和此对应
dashboard_user = admin
#web管理后台用户名配置
dashboard_pwd = 123456
#web管理后台密码配置
log_file = ./frps.log
#日志路径
log_level = info
#日志保存级别
log_max_days = 3
#日志保存最大天数
disable_log_color = false
#日志文字颜色
token = 123456
#认证密钥，请自行更改，客户端需要和此对应
max_pool_count = 5000
# 最大连接数
max_ports_per_client = 5000
subdomain_host = xx.xx.com
#服务端绑定域名，客户端需要和此对应
tcp_mux = true
#TCP 端口的多路复用

（三）启动frps容器

docker run -d --name=frps --restart=always \--network host \-v /root/frps/frps.ini:/frp/frps.ini  \stilleshan/frps:0.51.3

服务运行中修改 frps.ini 配置后需重启 frps 服务.

vi /root/frps/frps.ini
# 修改 frps.ini 配置
docker restart frps
# 重启 frps 容器即可生效

（四）frps安装完毕，检查测试

浏览器打开web后台地址，默认端口7500

http://ip:7500/

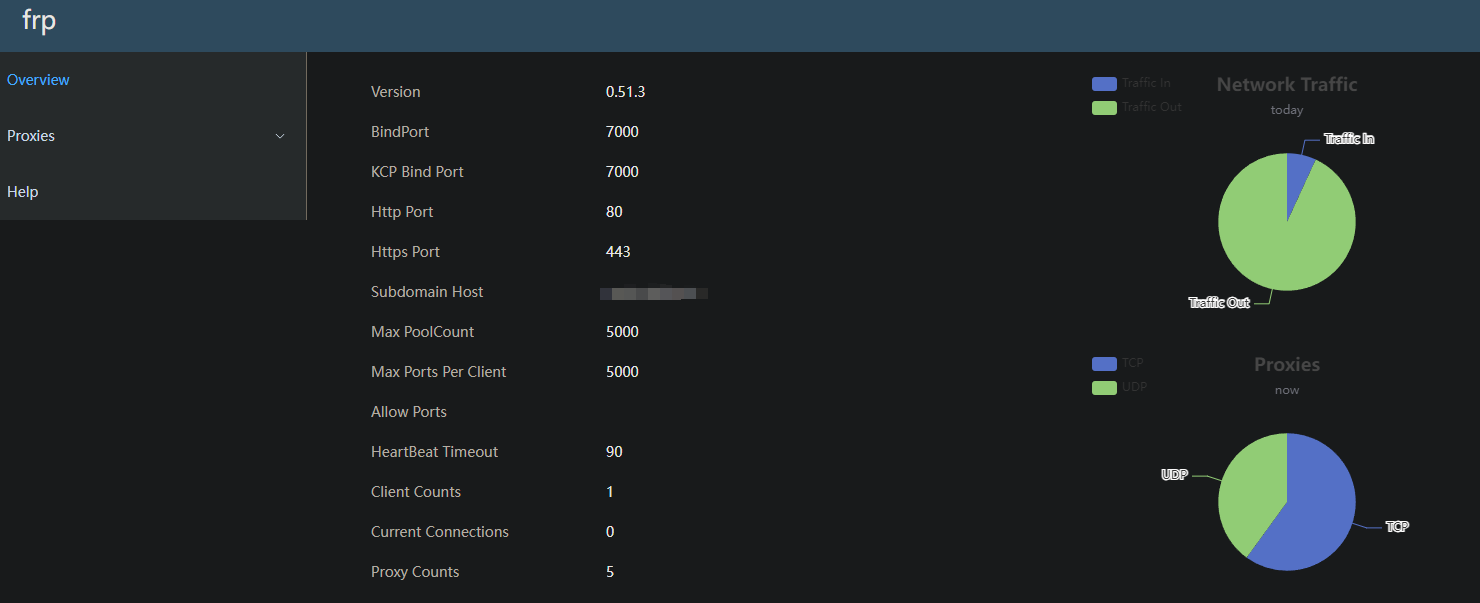

输入配置的用户名和密码，看到以下页面，说明frp服务端安装成功

三、安装frpc客户端(openwrt安装)

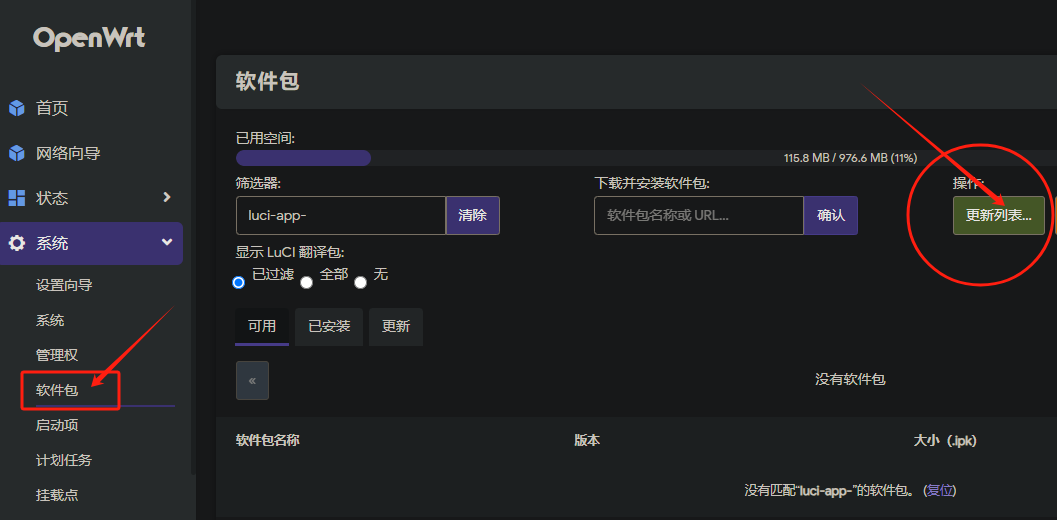

（一）更新openrt软件源列表

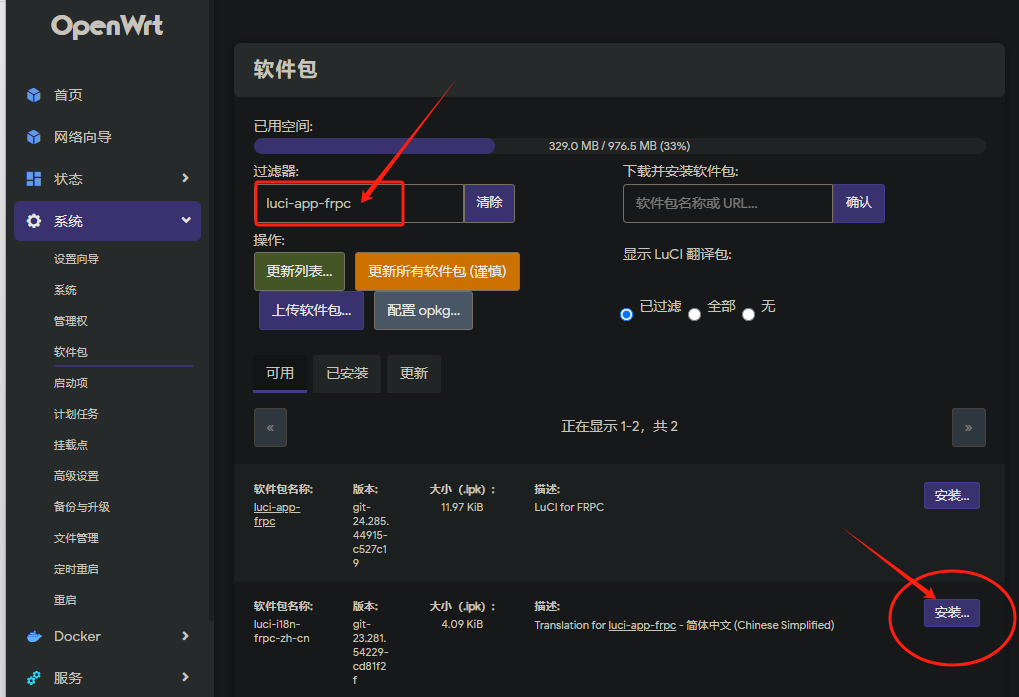

（二）输入luci-app-frpc ，安装 luci-i18n-frpc-zh-cn 中文界面软件包，同时会自动安装所需的其他依赖包

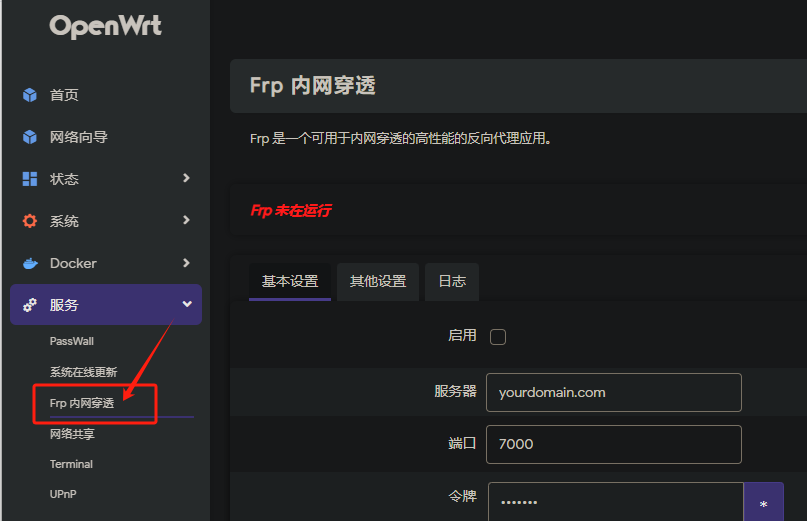

（三）包安装成功后，刷新页面，在服务中即可找的frpc客户端

（四）配置frpc客户端(openwrt配置)

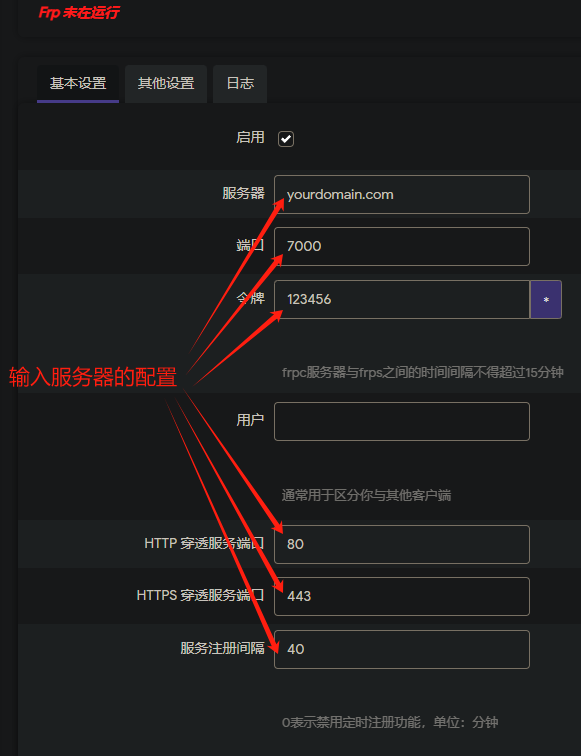

输入服务端设置的相应参数配置

• 基本设置

• 其他设置

• 配置好后记得点 保存并应用

（五）添加端口映射

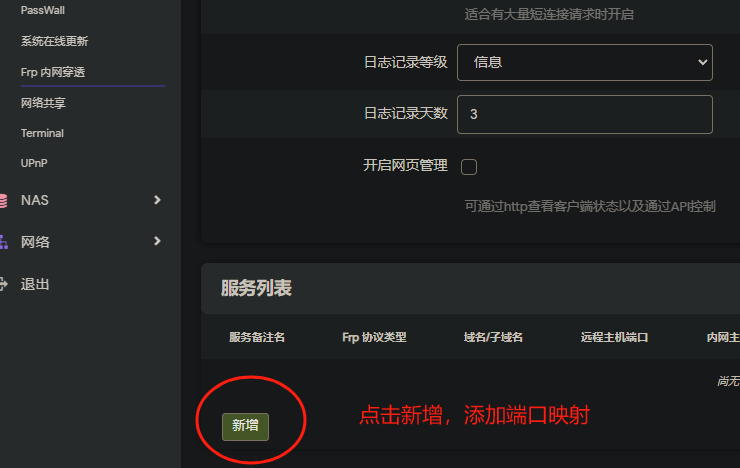

• 点击新增，添加端口映射

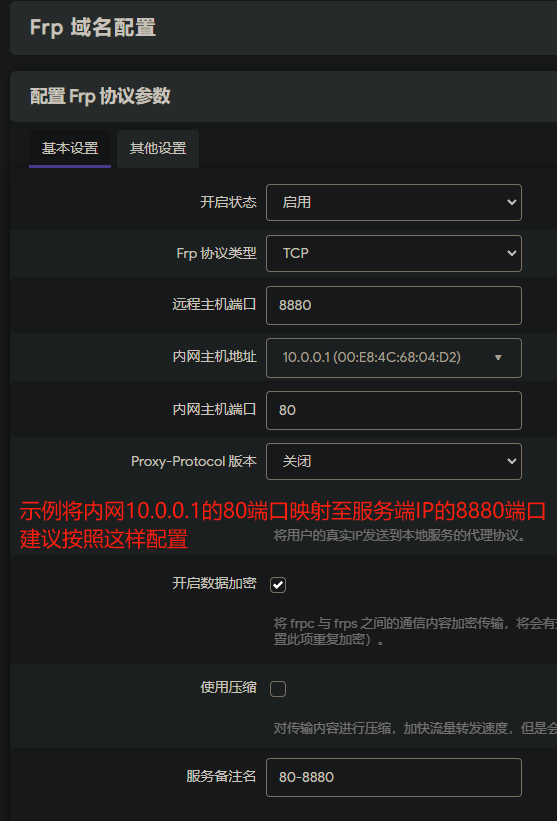

  示例将内网 10.0.0.1的80端口映射至服务端IP的8880端口，设置好后点击 保存并应用，即可完成一个端口的映射


（六）检查映射的端口是否成功

打开frps服务端的后台web面板

http://ip:7500

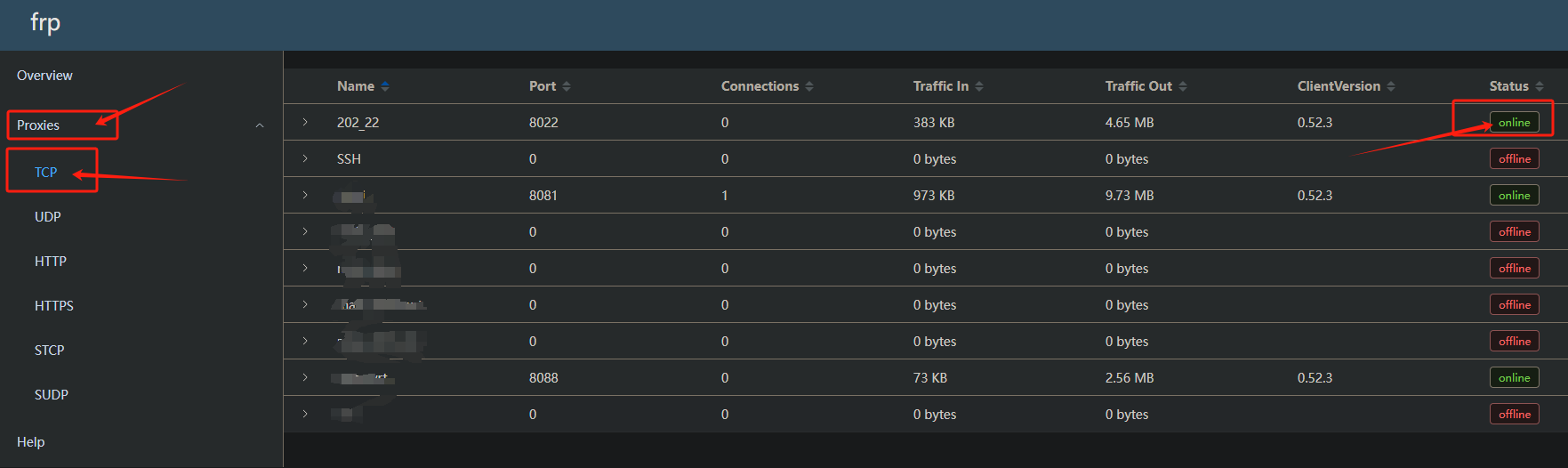

如果配置正确，web面板上即可看到你添加的端口映射显示出来，此时检查测试服务端IP的8880端口是否成功映射
