HUD抬头显示器太阳光模拟器设备用于杂散光测试介绍
HUD抬头显示器太阳光模拟器设备简介
HUD（Head-Up Display）抬头显示器太阳光模拟器是一种专门用于测试HUD设备在强光照条件下性能的仪器。该设备能够模拟不同强度、角度的太阳光，以评估HUD在真实驾驶环境中的可视性、抗杂散光能力和光学性能。
杂散光测试的重要性
杂散光是指光线在光学系统中非预期传播的现象，会导致图像对比度下降、重影或眩光。在HUD中，杂散光可能由挡风玻璃反射、光学元件表面散射或环境光干扰引起。太阳光模拟器通过精确控制光照条件，帮助识别和量化杂散光问题。
设备核心功能
- 光谱匹配：模拟器可匹配太阳光光谱（如AM1.5G标准），确保测试光线的波长分布与真实太阳光一致。
- 强度调节：光照强度通常在1000-100,000 lux范围内可调，覆盖从阴天到正午阳光的多种场景。
- 入射角度控制：支持0°-90°入射角调整，模拟不同时段太阳光照射角度对HUD的影响。
测试方法与流程
环境搭建

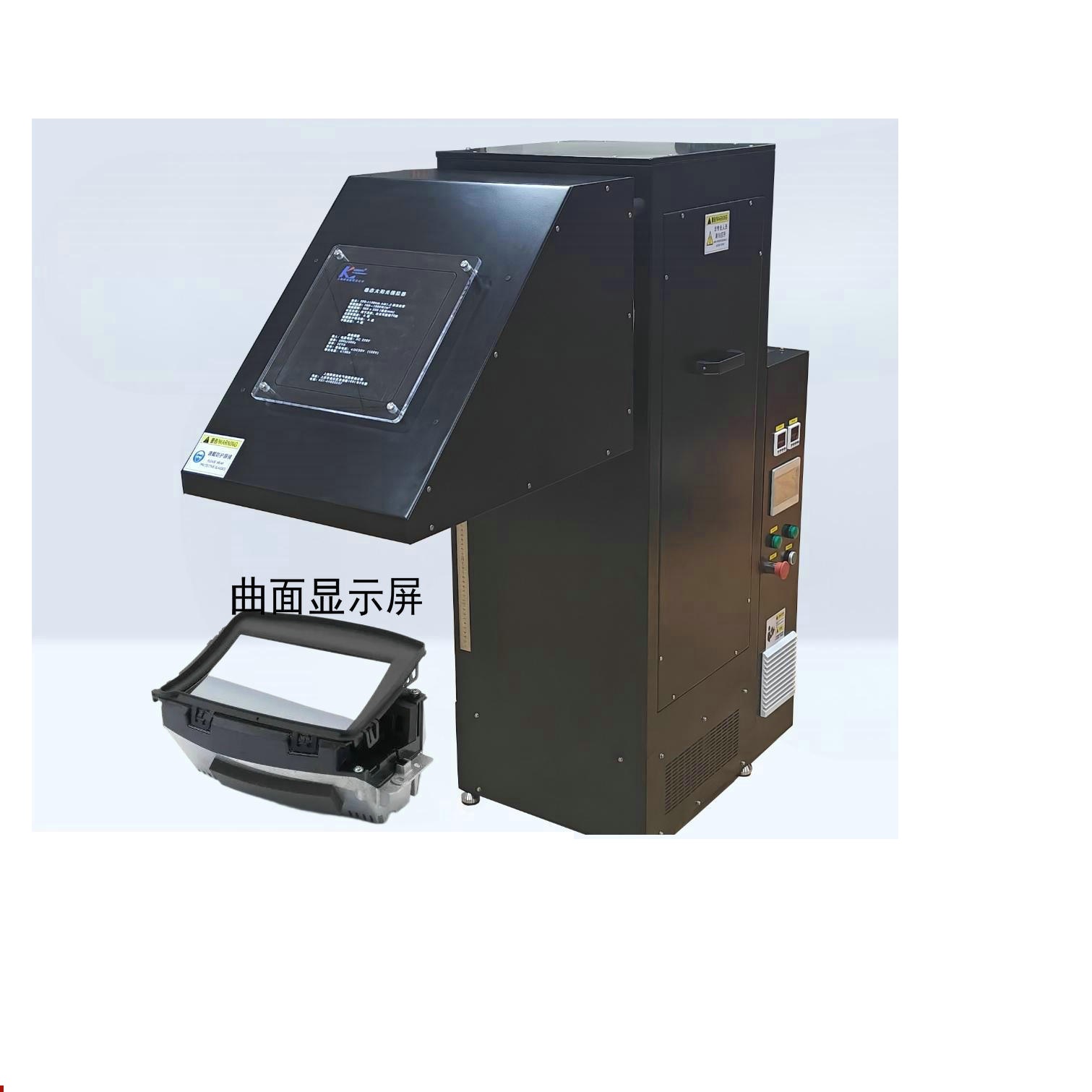

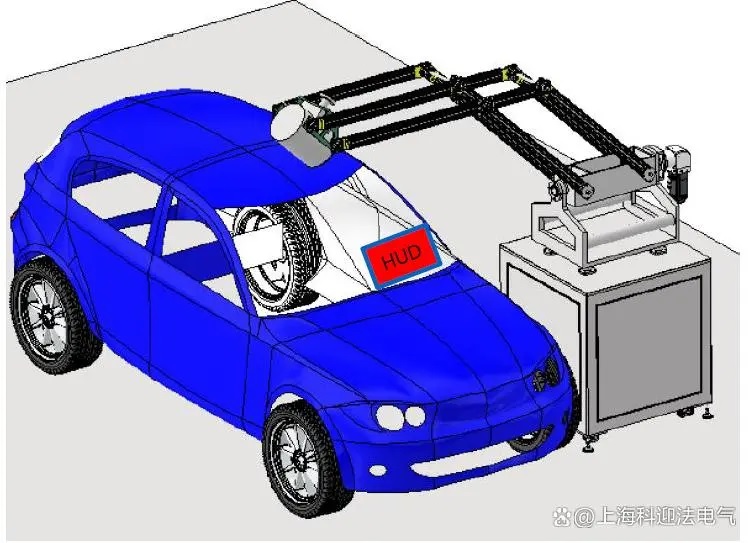

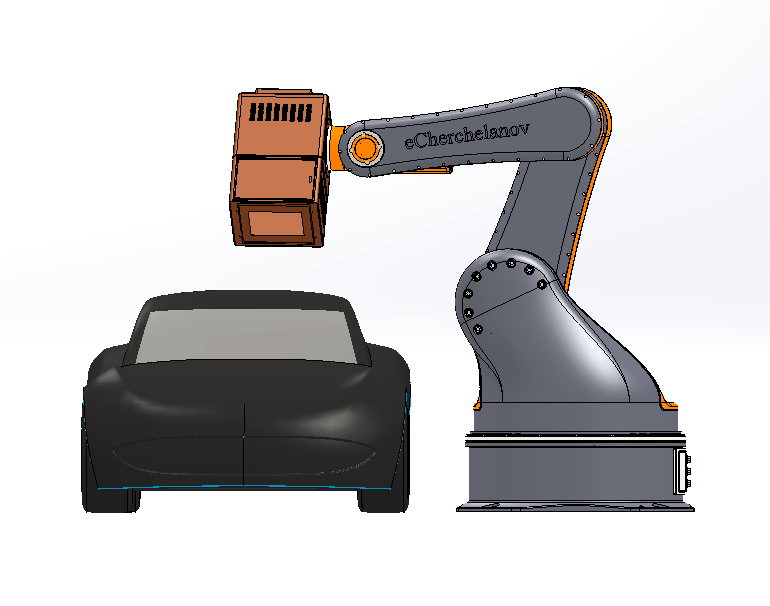

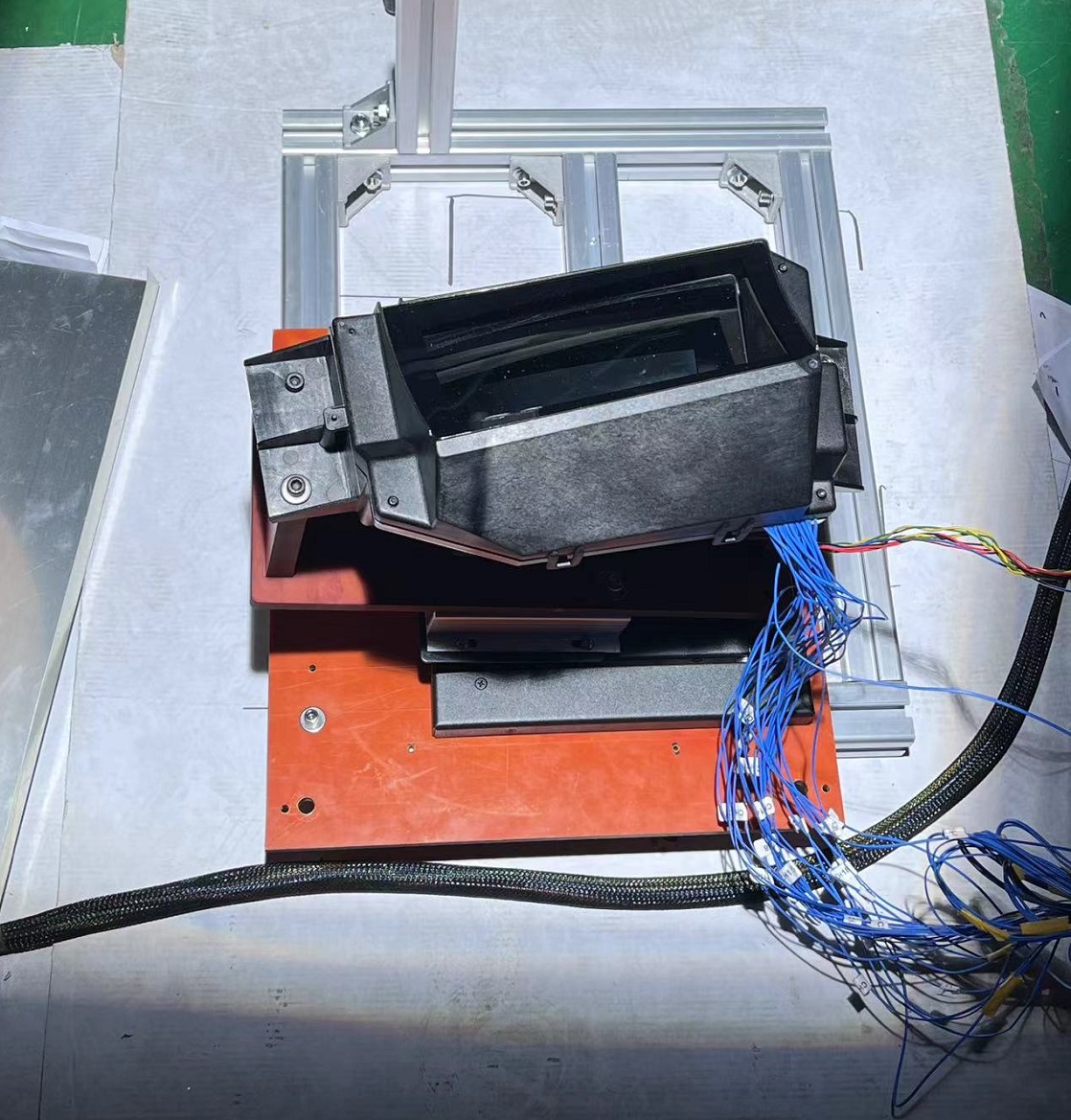

将HUD设备安装在测试平台上，保持其与挡风玻璃的相对位置与实际车辆一致。太阳光模拟器光源需对准HUD投影区域，距离和角度根据测试标准设定。
数据采集
使用成像亮度计或分光辐射度计测量HUD显示区域的亮度、对比度和色度。通过分析图像传感器捕获的画面，识别杂散光导致的异常亮斑或光晕。
定量分析
计算杂散光比率（Stray Light Ratio, SLR）： [ SLR = \frac{L_{\text{stray}}}{L_{\text{display}}} ] 其中 ( L_{\text{stray}} ) 为杂散光亮度，( L_{\text{display}} ) 为HUD显示内容亮度。SLR值越低，抗杂散光性能越好。
行业标准与规范
测试需符合ISO 15008:2017（道路车辆人机工程学标准）或SAE J1757-2（车载显示器光学性能测试）等规范。部分车企会制定更严格的企业标准，如要求SLR≤5%或在10,000 lux光照下保持显示对比度≥3:1。
典型问题与改进方向
- 挡风玻璃涂层优化：减少多层玻璃界面间的反射。
- 光学元件表面处理：采用抗反射镀膜或衍射结构降低散射。
- 图像算法补偿：通过动态亮度调节提升强光下的可视性。
该设备在HUD研发、质量控制和竞品分析中具有重要作用，能有效缩短产品迭代周期并提升驾驶安全性。
