【STM32】STM32H750 CubeMX 配置 USB CDC 虚拟串口笔记

一、前提条件

• 芯片：STM32H750 (Cortex-M7)
• 工具：STM32CubeMX + Keil / IAR / GCC
• USB 外设：USB_OTG_FS (全速 12Mbps)
• 关键条件：USB 时钟必须为 48 MHz

二、时钟配置 (SystemClock_Config)

USB 外设要求 精确的 48 MHz。

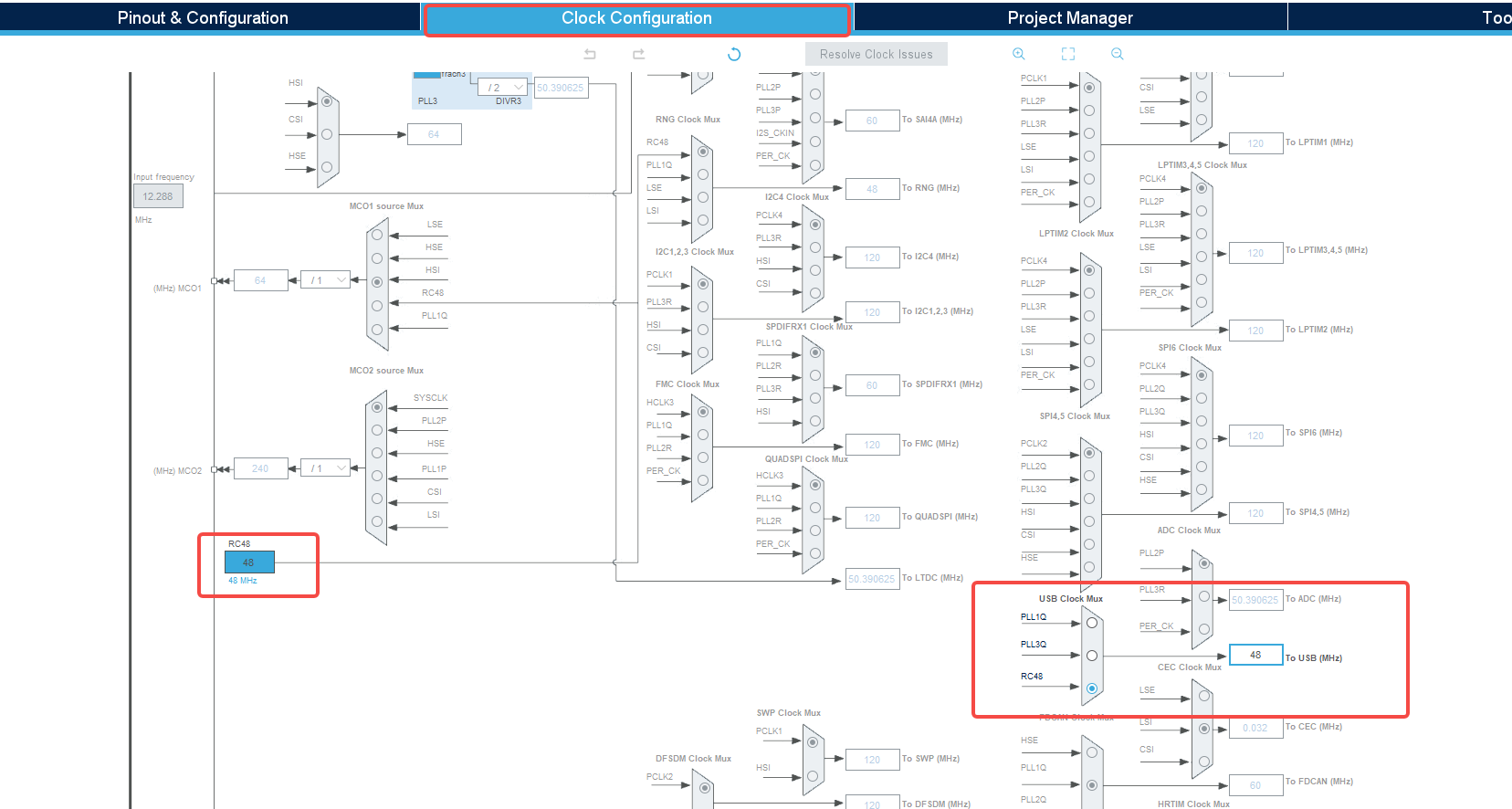

在 CubeMX → Clock Configuration 里检查：

• USB Clock Mux = 48 MHz

• 在 时钟 配置中：

  • `USB选择 RC48输出48 MHz 给 USB_OTG_FS

• ⚠️ 注意：如果时钟不是 48 MHz，USB 枚举会失败（设备可能直接无法被识别）。


三、CubeMX 外设配置

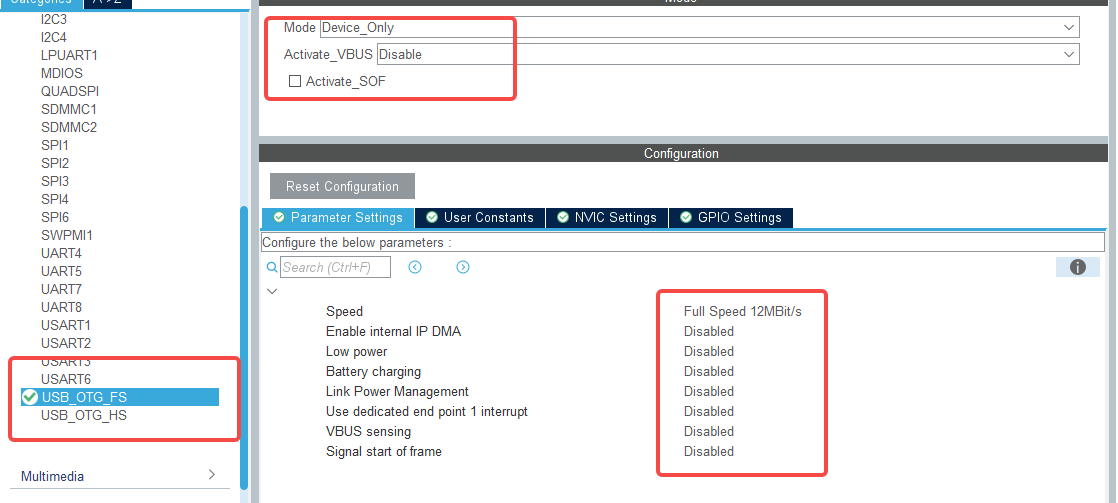

1. USB_OTG_FS

• Mode: Device_Only
• Speed: Full Speed

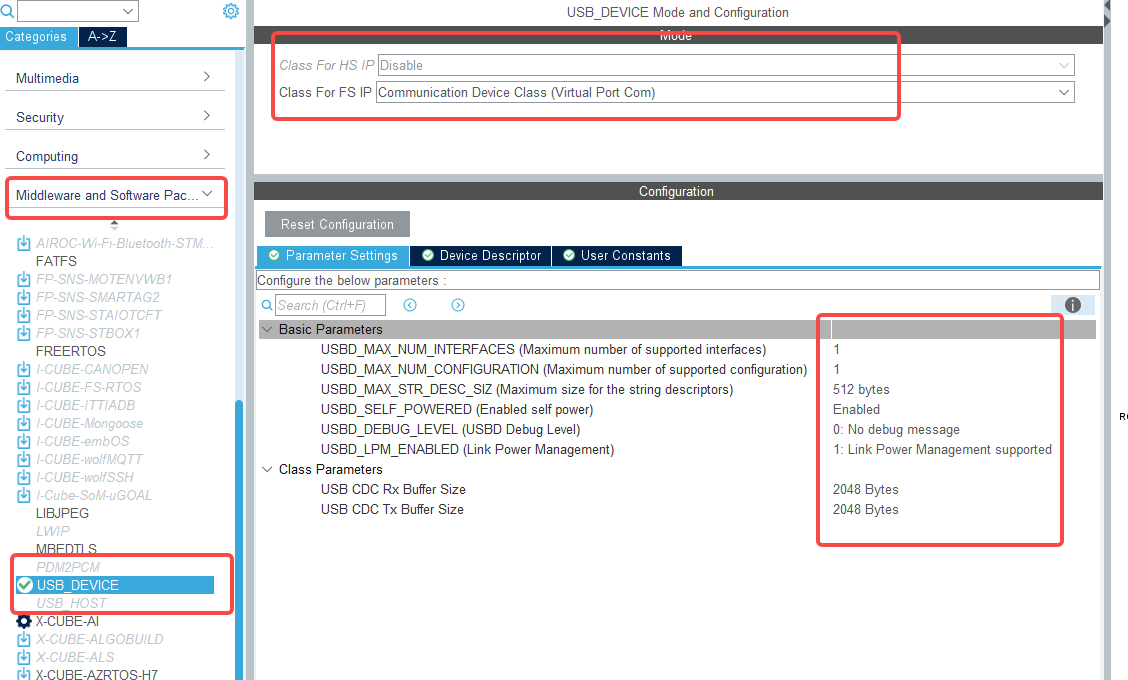

2. USB_DEVICE

四、关键宏参数配置（usbd_conf.h / usbd_cdc_if.c）

五、USB_OTG_FS 配置参数详解

六、发送/接收数据接口

1. 发送数据

CubeMX 自动生成 CDC_Transmit_FS()：

char msg[] = "Hello USB CDC!\r\n";
CDC_Transmit_FS((uint8_t*)msg, strlen(msg));

2. 接收数据

CubeMX 生成的 CDC_Receive_FS() （USB_DEVICE\App\usbd_cdc_if.c）回调：

uint8_t CDC_Receive_FS(uint8_t* Buf, uint32_t *Len)
{// 这里处理接收到的数据CDC_Transmit_FS(Buf, *Len); // 回显return USBD_OK;
}

七、推荐的 usbPrintf 实现

为方便调试，可以写一个格式化打印函数：

#include <stdarg.h>
#include <stdio.h>void usbPrintf(const char *format, ...)
{va_list args;int length;va_start(args, format);length = vsnprintf((char *)UserTxBufferFS, APP_TX_DATA_SIZE, format, args);va_end(args);if (length > APP_TX_DATA_SIZE) {length = APP_TX_DATA_SIZE; // 避免溢出}// 等待直到发送成功while (CDC_Transmit_FS(UserTxBufferFS, length) == USBD_BUSY) {// 可以加个超时机制，避免死等}
}

八、常见问题排查

1. 设备无法枚举 → 检查 USB 时钟是否为 48MHz，VBUS sensing 是否开启。
2. 数据丢失 → 增大 APP_RX_DATA_SIZE / APP_TX_DATA_SIZE。
3. 死机 → 注意 CDC_Transmit_FS() 不能在中断里调用。
4. 波特率设置无效 → CDC 虚拟串口不受串口助手波特率影响，它是 USB Bulk 传输。

📌 总结：
CubeMX 下配置 H750 的 CDC 虚拟串口关键是 USB 时钟 48MHz、接口数 2、缓冲区足够大、禁用 LPM/低功耗，这样配置后就能稳定实现虚拟串口通信。
