【硬件-笔试面试题】硬件/电子工程师，笔试面试题-59，（知识点：谐振电路，谐振频率，串联谐振，并联谐振）

1、题目

讲讲谐振电路的相关知识点

2、解答

谐振电路是由电感（L）、电容（C）和电阻（R）组成的电路，其核心特性是在特定频率（谐振频率）下表现出独特的阻抗和能量转换规律。以下从基本构成、分类、特性、原理及应用等方面详细讲解：

一、谐振电路的基本构成

所有谐振电路都包含三个核心元件：

电感（L）：储存磁场能量，其感抗随频率升高而增大（\(X_L = 2\pi fL\)）。
电容（C）：储存电场能量，其容抗随频率升高而减小（\(X_C = 1/(2\pi fC)\)）。
电阻（R）：消耗能量（主要来自元件内阻或外接负载），不直接参与谐振，但影响谐振的品质。

这三个元件通过串联或并联方式连接，形成两类最基本的谐振电路：串联谐振电路和并联谐振电路。

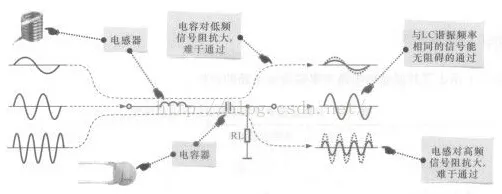

二、串联谐振电路

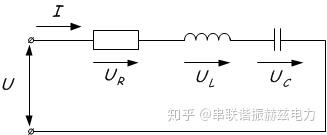

1. 电路结构

电感 L、电容 C、电阻 R 串联，接入交流电源（电压u，频率f），电流i为串联回路的共同电流。

2. 谐振条件与频率

当感抗等于容抗时（\(X_L = X_C\)），电路发生串联谐振，此时的频率称为串联谐振频率\(f_0\)：\(f_0 = \frac{1}{2\pi\sqrt{LC}}\) （仅由 L 和 C 决定，与 R 无关）

3. 谐振时的特性

阻抗最小且呈纯阻性：总阻抗\(Z = \sqrt{R^2 + (X_L - X_C)^2}\)，谐振时\(X_L = X_C\)，故\(Z = R\)（最小值）。
电流最大：根据欧姆定律\(I = U/Z\)，因 Z 最小，电流\(I_0 = U/R\)（最大值）。
电感和电容两端电压高：
- 电感电压\(U_L = I_0 X_L\)，电容电压\(U_C = I_0 X_C\)，因\(X_L = X_C\)，故\(U_L = U_C\)。
- 若\(X_L \gg R\)，则\(U_L = U_C \gg U\)（电源电压），这种现象称为 “电压谐振”。例如：收音机调谐电路中，谐振时接收信号的电压被放大，便于后续处理。

4. 品质因数（Q 值）

描述谐振电路的 “选择性” 和能量损耗程度：\(Q = \frac{X_L}{R} = \frac{X_C}{R} = \frac{1}{R} \sqrt{\frac{L}{C}}\)

Q 值越高：谐振时\(U_L\)和\(U_C\)越大（\(U_L = U_C = Q \cdot U\)），电路选择性越好（仅对谐振频率信号响应强），但带宽越窄。
Q 值由 R、L、C 共同决定：R 越小、L 越大、C 越小，Q 值越高。

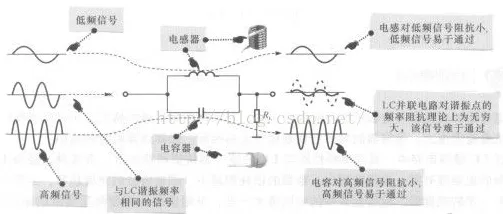

三、并联谐振电路

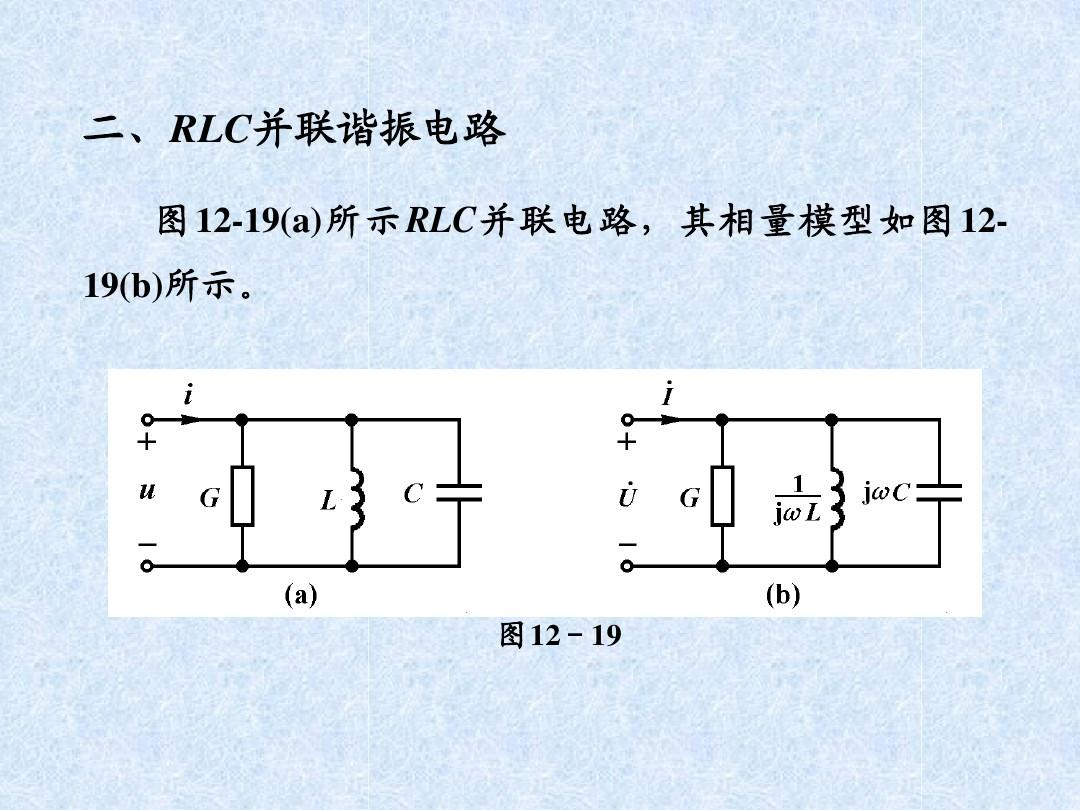

1. 电路结构

电感 L（含内阻\(R_L\)）与电容 C 并联，接入交流电源（电压u，频率f），总电流i为两支路电流的总和。

2. 谐振条件与频率

忽略电感内阻时（理想情况），当感抗等于容抗（\(X_L = X_C\)），电路发生并联谐振，谐振频率与串联谐振公式相同：\(f_0 = \frac{1}{2\pi\sqrt{LC}}\) （实际中因电感内阻存在，频率略低于理想值，工程中可近似用上述公式）

3. 谐振时的特性

阻抗最大且呈纯阻性：总阻抗\(Z = \frac{(R + jX_L) \cdot (-jX_C)}{(R + jX_L) - jX_C}\)，谐振时总阻抗\(Z_0\)达到最大值（理想无耗情况下\(Z_0 \to \infty\)，近似开路）。
总电流最小：因阻抗最大，总电流\(I_0 = U/Z_0\)（最小值，理想情况\(I_0 \to 0\)）。
支路电流大：电感支路电流\(I_L\)与电容支路电流\(I_C\)近似相等，方向相反，总电流\(I_0 = |I_L - I_C| \approx 0\)，故\(I_L \approx I_C \gg I_0\)，称为 “电流谐振”。

4. 品质因数（Q 值）

\(Q = \frac{X_L}{R} = \frac{1}{R} \sqrt{\frac{L}{C}}\) （与串联谐振公式形式相同，物理意义一致） Q 值越高：阻抗越大，总电流越小，电路选择性越好。

四、串联与并联谐振的对比

特性	串联谐振电路	并联谐振电路
谐振条件	\(X_L = X_C\)	\(X_L = X_C\)（理想）
阻抗	最小（\(Z = R\)），纯阻性	最大（理想\(Z \to \infty\)），纯阻性
电流	最大（\(I_0 = U/R\)）	最小（理想\(I_0 \to 0\)）
突出现象	电压谐振（\(U_L = U_C \gg U\)）	电流谐振（\(I_L \approx I_C \gg I_0\)）
典型应用	收音机调谐、信号选择	高频振荡电路、滤波器

五、谐振电路的应用

通信领域：
- 收音机 / 电视机调谐：通过调节电容（如可变电容）改变谐振频率，使电路与电台 / 电视台的信号频率谐振，筛选出目标信号。
- 滤波器：利用谐振电路对特定频率的 “选通” 或 “抑制” 特性，设计带通滤波器（保留特定频率）或带阻滤波器（滤除特定频率）。
电力系统：
- 串联谐振耐压试验：利用串联谐振产生高电压（\(U_L \gg U\)），检测变压器、电缆等设备的绝缘性能。
- 抑制谐波：通过并联谐振电路吸收电网中的特定谐波（如 3 次、5 次谐波），减少对设备的干扰。
电子设备：
- 高频振荡器：并联谐振电路（如 LC 振荡电路）作为 “选频网络”，使振荡器稳定输出特定频率的信号（如无线电发射机）。
- 传感器：某些谐振式传感器（如石英晶体传感器）利用谐振频率随物理量（压力、温度）的变化，实现精确测量。
