光耦，发声器件，继电器，瞬态抑制二极管

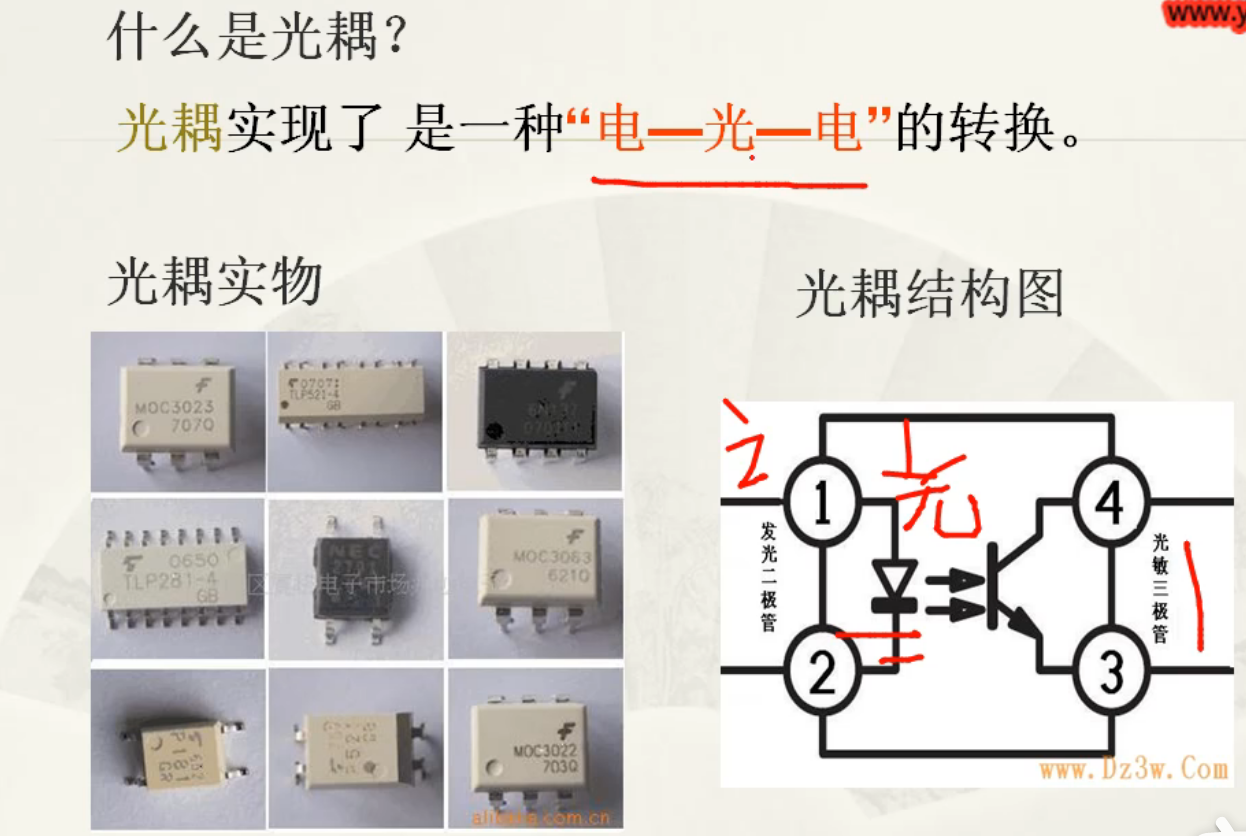

光耦

电-》光-》电

发光二极管导通，产生光给光敏三极管基极，三极管导通

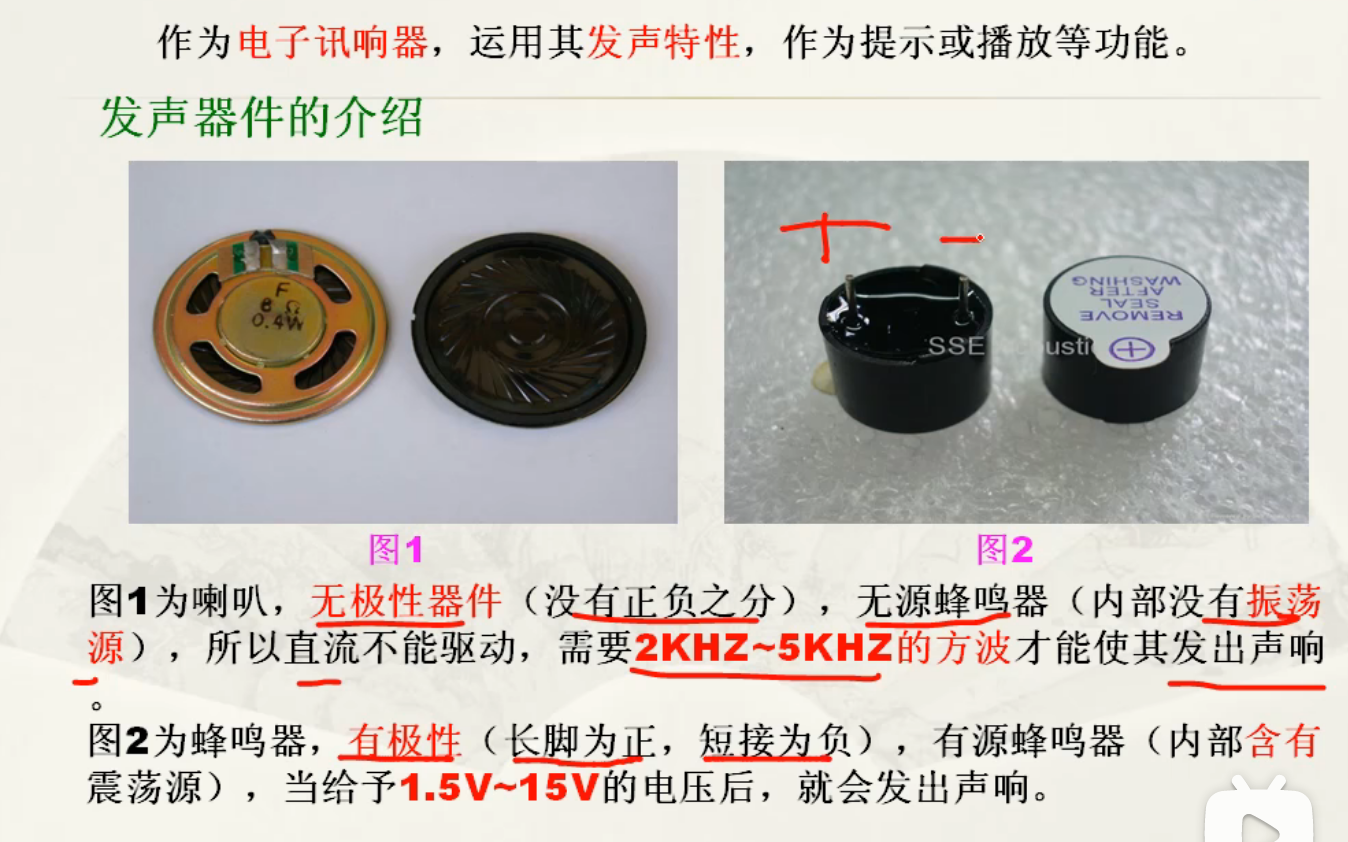

发声器件

无源蜂鸣器，有源蜂鸣器

无源蜂鸣器需要方波2kHz~5kHz才能发出声响，没有正负级之分

有源蜂鸣器内部有振荡器，给予1.5V~2.5V电压后，就会发出声响

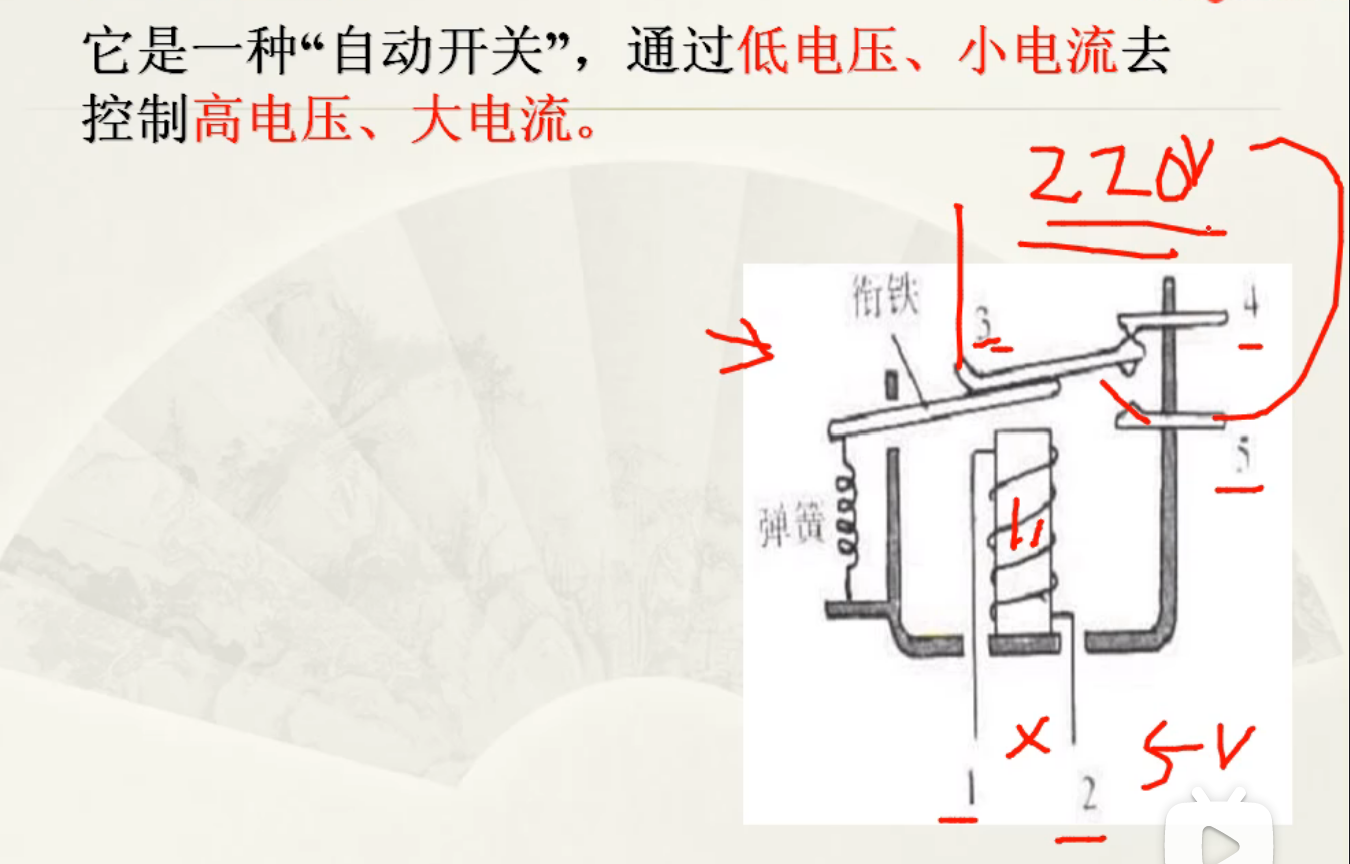

继电器

是一种用低电压，小电流去控制高电压，大电流的器件

1，2引脚通电，产生磁感应，磁吸作用让衔铁触点接触到5，从而连接220V,实现了一种开关的作用

5角是常开触点，4角是常闭触点，运用在开关速率不高的情况

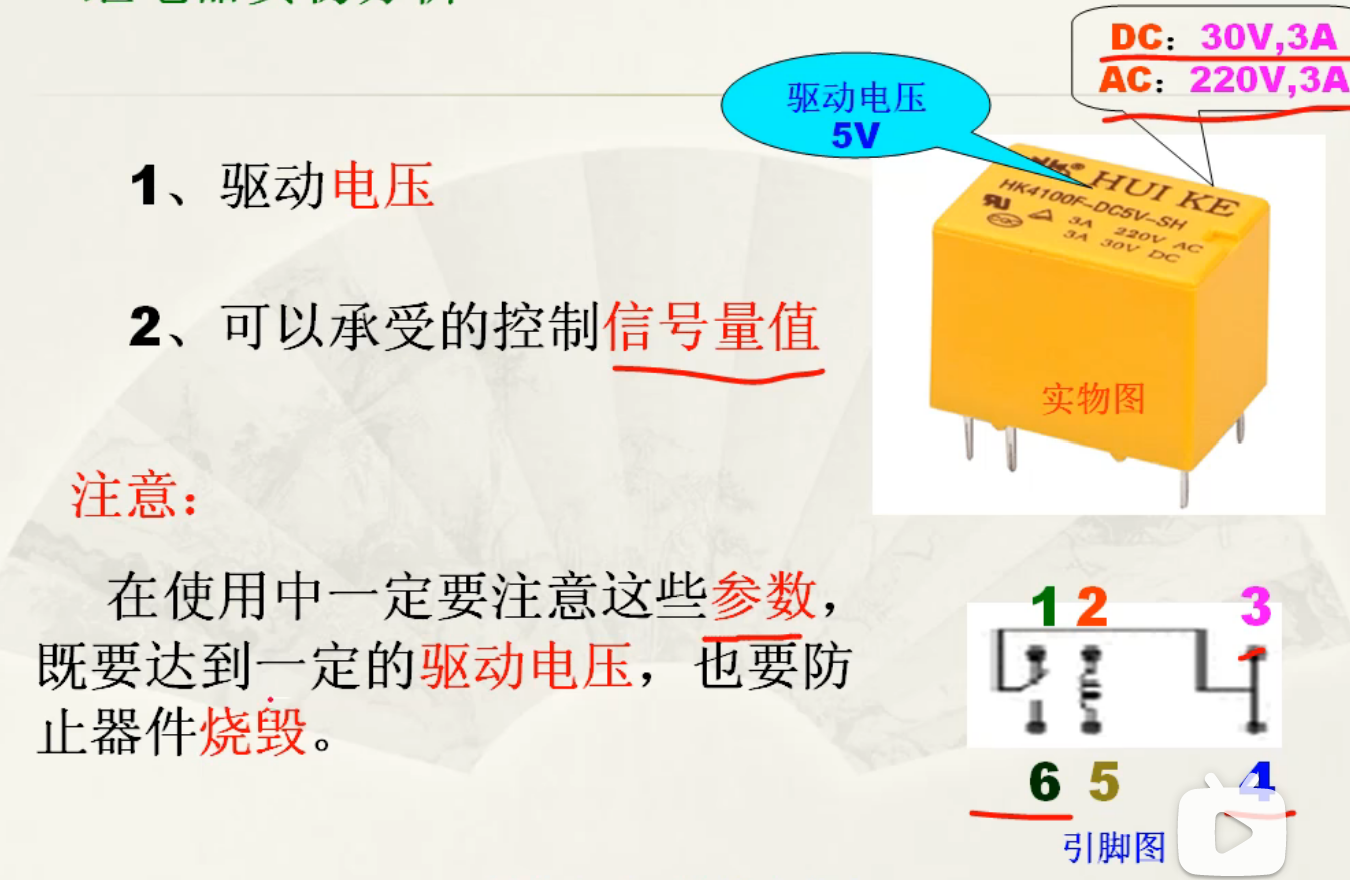

继电器实物

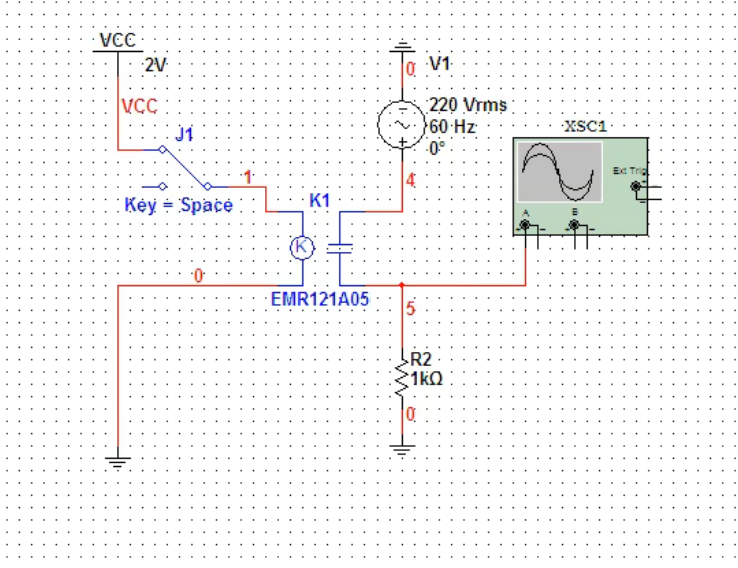

继电器测试电路

数码管

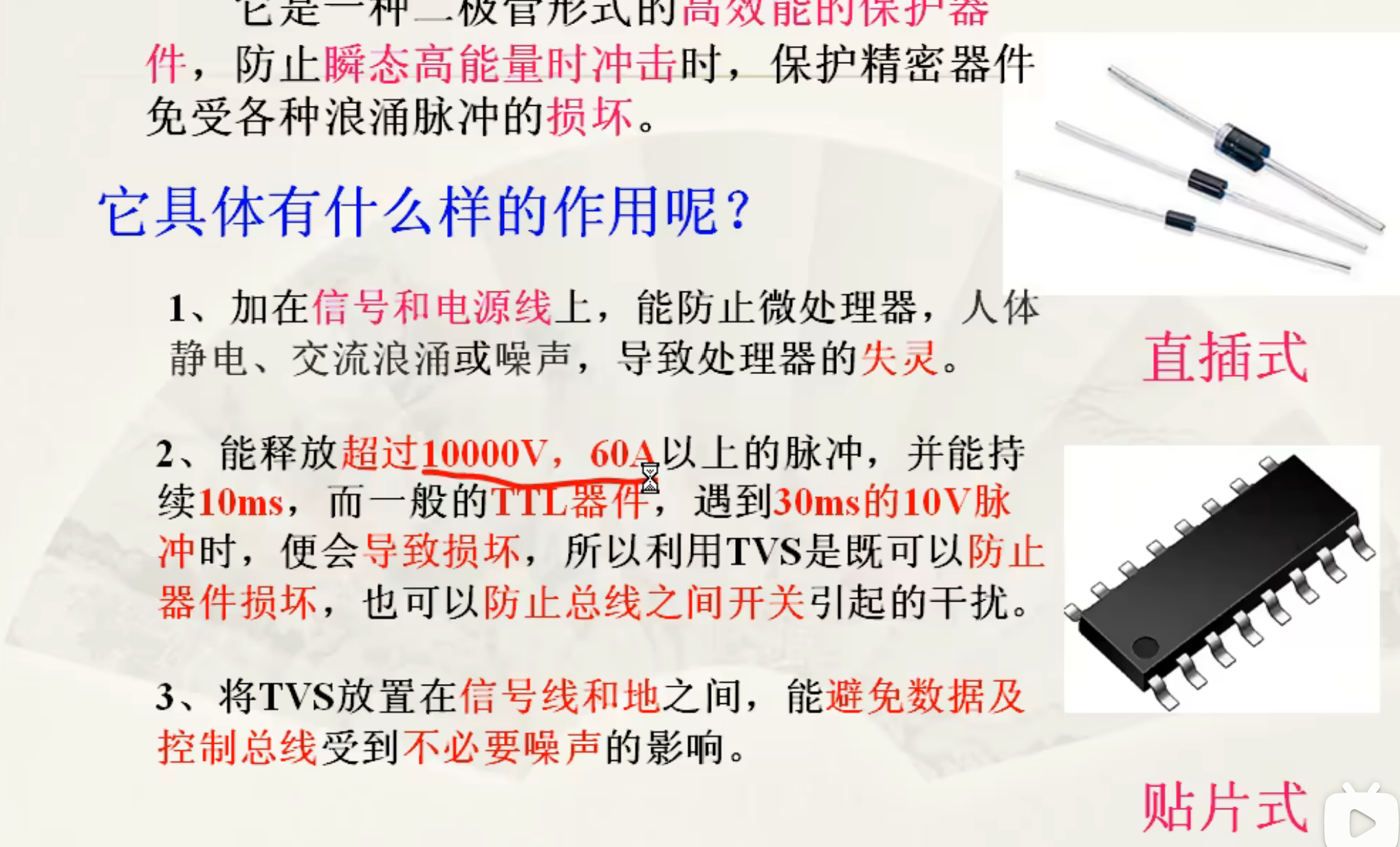

瞬态电压抑制器（TVS）

是一种二极管形式的高效能的保护器件，防止瞬态高能量脉冲冲击，

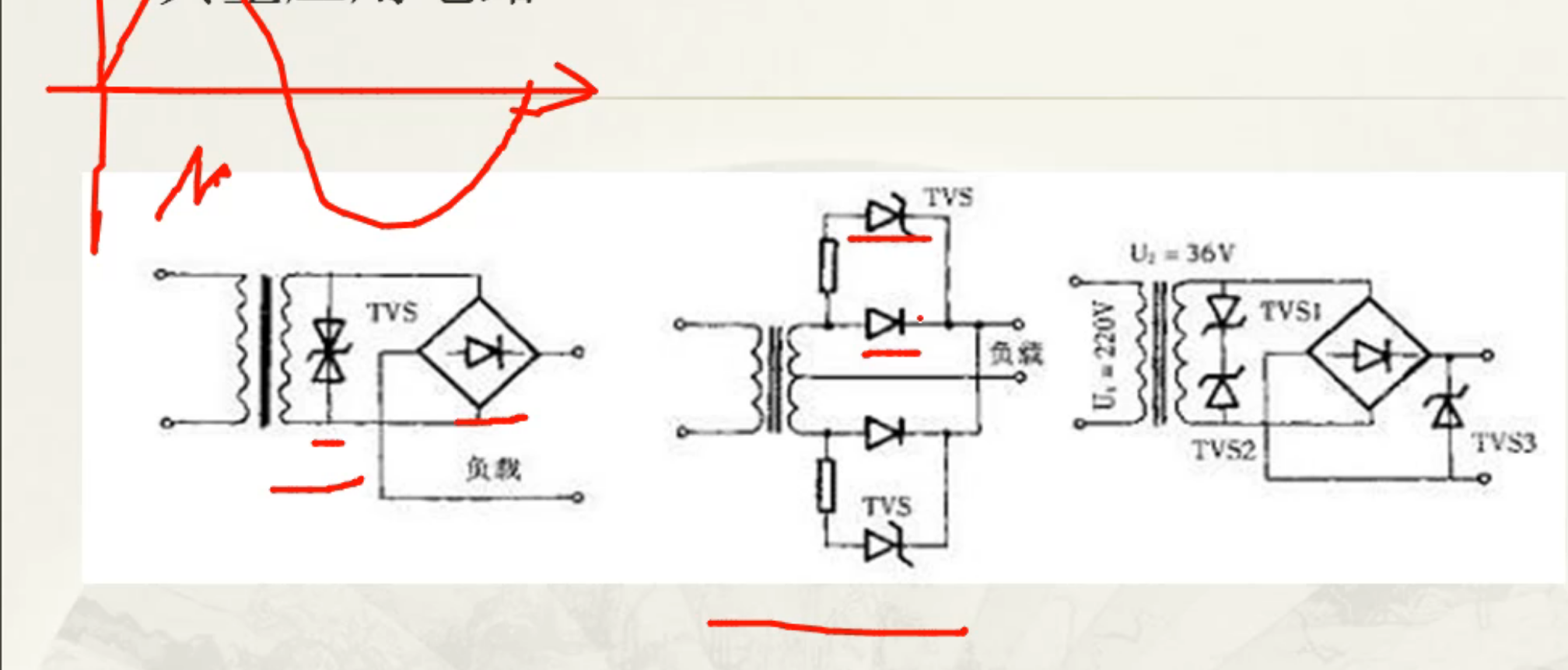

瞬态二极管的运用，保护二极管反向瞬态脉冲电压
