【Bluedroid】A2DP控制通道UIPC机制深度解析（btif_a2dp_control_init）

news 2025/8/17 16:09:02

本文深入剖析Android蓝牙协议栈中A2DP控制通道的UIPC（用户间进程通信）实现机制。通过分析btif_a2dp_control_init到uipc_setup_server_locked的完整调用链，揭示Unix域套接字创建、命名空间管理、线程唤醒等核心技术，并解析跨平台适配策略如何保障蓝牙音频控制的实时性。

一、概述

A2DP 控制通道是蓝牙音频系统中传输控制命令的关键路径，负责协调音频源（如手机）与接收设备（如耳机）的交互（如播放状态切换、音量同步）。该通道基于 UIPC 框架实现进程间通信（IPC），其初始化流程涉及多个层级的技术协同，可分为以下核心阶段：

1. 初始化触发：btif_a2dp_control_init作为入口函数，通过UIPC_Init创建 UIPC 状态结构体，并调用UIPC_Open打开 A2DP 控制通道（UIPC_CH_ID_AV_CTRL），绑定控制命令回调（btif_a2dp_ctrl_cb）。

2. UIPC 框架初始化：UIPC_Init通过uipc_main_init完成基础配置，包括：

  • 创建socketpair（双向套接字对），用于线程间唤醒与控制信号传输；

  • 初始化通道数组（tUIPC_CHAN），所有通道初始化为 “断开连接” 状态；

  • 配置文件描述符集合（active_set/read_set），管理监听的套接字。

3. 主服务线程启动：uipc_start_main_server_thread创建uipc_read_task线程，作为 UIPC 的核心事件循环，负责监听套接字事件（如控制命令接收、新连接请求），实现异步消息处理。

4. 控制通道打开：UIPC_Open通过uipc_setup_server_locked创建 Unix 域套接字服务器，绑定到指定路径（/data/misc/bluedroid/.a2dp_ctrl），并将通道添加到监听集合。Android 平台采用抽象命名空间（避免创建实际文件），非 Android 平台使用文件系统路径。

5. 动态事件响应：通过uipc_wakeup_locked机制，当通道配置变更时（如新增通道），向socketpair发送唤醒信号，迫使主服务线程从select阻塞中唤醒，及时处理新事件，确保控制命令的实时性。

二、源码解析

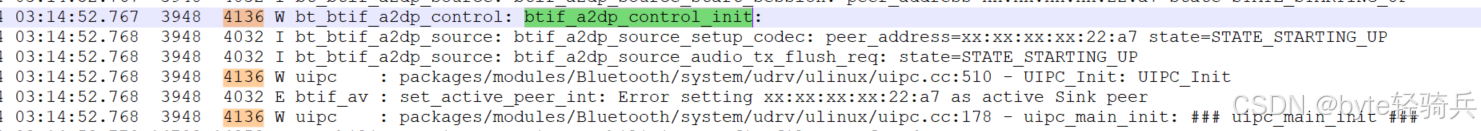

btif_a2dp_control_init

/packages/modules/Bluetooth/system/btif/src/btif_a2dp_control.cc
#define A2DP_CTRL_PATH "/data/misc/bluedroid/.a2dp_ctrl"void btif_a2dp_control_init(void) {log::error("btif_a2dp_control_init");a2dp_uipc = UIPC_Init();UIPC_Open(*a2dp_uipc, UIPC_CH_ID_AV_CTRL, btif_a2dp_ctrl_cb, A2DP_CTRL_PATH);
}

建立与音频控制相关的 UIPC（用户间进程通信）通道。为蓝牙音频控制命令（如播放、暂停、音量调节）的传输和处理奠定基础，是 A2DP 控制平面的核心初始化入口。

#define A2DP_CTRL_PATH "/data/misc/bluedroid/.a2dp_ctrl" 定义了蓝牙 A2DP（高级音频分发配置文件）控制通道的 Unix 域套接字路径。该路径是 A2DP 控制平面进程间通信（UIPC）的端点，用于传输蓝牙音频控制命令（如播放、暂停、音量调节等），是 A2DP 控制通道的核心配置。

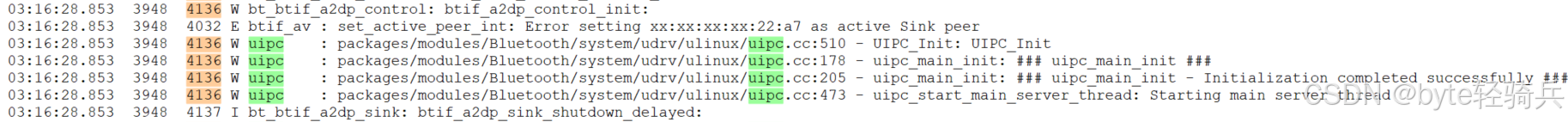

UIPC_Init

packages/modules/Bluetooth/system/udrv/ulinux/uipc.cc
/*********************************************************************************** Function         UIPC_Init**** Description      Initialize UIPC module**** Returns          void********************************************************************************/
std::unique_ptr<tUIPC_STATE> UIPC_Init() {// 状态结构体创建std::unique_ptr<tUIPC_STATE> uipc = std::make_unique<tUIPC_STATE>();LOG_DEBUG("UIPC_Init");// 线程安全保护std::lock_guard<std::recursive_mutex> lock(uipc->mutex);// 初始化 UIPC 主模块uipc_main_init(*uipc);// 启动主服务线程,负责监听 incoming connections 和处理通信事件uipc_start_main_server_thread(*uipc);return uipc;
}

创建并初始化 UIPC 状态结构体，启动主服务线程，为进程间通信建立基础框架。使用智能指针管理资源，确保内存安全，并通过互斥锁保证线程安全。

uipc_main_init

packages/modules/Bluetooth/system/udrv/ulinux/uipc.cc
/*******************************************************************************   uipc helper functions*****************************************************************************/static int uipc_main_init(tUIPC_STATE& uipc) {int i;LOG_DEBUG("### uipc_main_init ###");// 1.状态结构体初始化uipc.tid = 0;uipc.running = 0;memset(&uipc.active_set, 0, sizeof(uipc.active_set));memset(&uipc.read_set, 0, sizeof(uipc.read_set));uipc.max_fd = 0;memset(&uipc.signal_fds, 0, sizeof(uipc.signal_fds));memset(&uipc.ch, 0, sizeof(uipc.ch));// 2.创建控制 socket 对/* setup interrupt socket pair */if (socketpair(AF_UNIX, SOCK_STREAM, 0, uipc.signal_fds) < 0) {return -1;}// 3.配置文件描述符集合FD_SET(uipc.signal_fds[0], &uipc.active_set);uipc.max_fd = MAX(uipc.max_fd, uipc.signal_fds[0]);// 4. 初始化通道数组for (i = 0; i < UIPC_CH_NUM; i++) {tUIPC_CHAN* p = &uipc.ch[i];p->srvfd = UIPC_DISCONNECTED;p->fd = UIPC_DISCONNECTED;p->task_evt_flags = 0;p->cback = NULL;}LOG_WARN("### uipc_main_init - Initialization completed successfully ###");return 0;
}

设置 UIPC 主服务的基础状态，创建控制用的 socket 对，并初始化所有通信通道。通过 socketpair 机制实现线程间通信，为后续的消息处理和通道管理奠定基础。

  • 使用socketpair创建一对 Unix 域套接字

  • uipc.signal_fds[0]用于读取，uipc.signal_fds[1]用于写入

  • 这对 socket 用于线程间通信，发送控制信号（如退出请求）

1. 线程间通信机制

  • socketpair 的作用：

    • 主服务线程通过监听uipc.signal_fds[0]接收控制信号

    • 其他线程通过向uipc.signal_fds[1]写入数据触发事件

    • 实现无锁的线程间通信，避免轮询，降低 CPU 使用率

2. 文件描述符集合管理

  • uipc.active_set：维护所有活动的文件描述符

  • uipc.read_set：在每次select()调用前从active_set复制而来

  • uipc.max_fd：记录最大文件描述符值，优化select()调用范围

3. 通道状态管理

typedef struct {int srvfd;int fd;int read_poll_tmo_ms;int task_evt_flags; /* event flags pending to be processed in read task */tUIPC_RCV_CBACK* cback;
} tUIPC_CHAN;

  • tUIPC_CHAN结构体包含：

    • srvfd：服务端监听套接字

    • fd：客户端连接套接字

    • task_evt_flags：事件标志位

    • cback：消息回调函数

  • 所有通道初始化为UIPC_DISCONNECTED状态

uipc_start_main_server_thread

packages/modules/Bluetooth/system/udrv/ulinux/uipc.cc
int uipc_start_main_server_thread(tUIPC_STATE& uipc) {uipc.running = 1; // 表示线程即将启动// 创建线程if (pthread_create(&uipc.tid, (const pthread_attr_t*)NULL, uipc_read_task,&uipc) != 0) {LOG_ERROR("uipc_thread_create pthread_create failed:%d", errno);return -1;}return 0;
}

创建并启动 UIPC 主服务线程。该线程通过监听文件描述符（包括控制 socket 和通信通道）实现异步消息处理，是 UIPC 通信框架的核心执行单元。

UIPC_Open

packages/modules/Bluetooth/system/udrv/ulinux/uipc.cc
/*********************************************************************************** Function         UIPC_Open**** Description      Open UIPC interface**** Returns          true in case of success, false in case of failure.********************************************************************************/
bool UIPC_Open(tUIPC_STATE& uipc, tUIPC_CH_ID ch_id, tUIPC_RCV_CBACK* p_cback,const char* socket_path) {LOG_DEBUG("UIPC_Open : ch_id %d", ch_id);std::lock_guard<std::recursive_mutex> lock(uipc.mutex);if (ch_id >= UIPC_CH_NUM) {return false;}// 通道状态检查if (uipc.ch[ch_id].srvfd != UIPC_DISCONNECTED) {LOG_DEBUG("CHANNEL %d ALREADY OPEN", ch_id);return 0;}// 设置服务器套接字uipc_setup_server_locked(uipc, ch_id, socket_path, p_cback);return true;
}

蓝牙 UIPC（用户间进程通信）模块的通道打开函数，负责创建并初始化指定 ID 的通信通道。通过 Unix 域套接字建立进程间通信路径，为后续的数据传输提供基础。它采用线程安全设计，确保在多线程环境下正确管理通道资源。

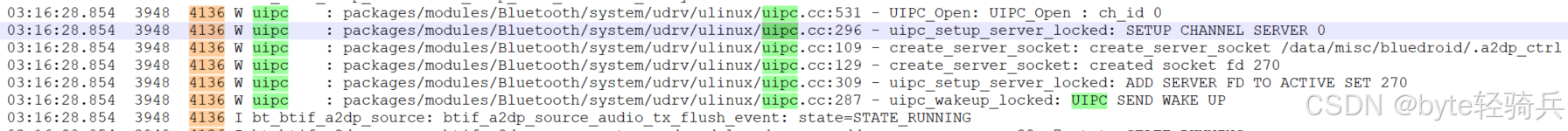

uipc_setup_server_locked

packages/modules/Bluetooth/system/udrv/ulinux/uipc.cc
static int uipc_setup_server_locked(tUIPC_STATE& uipc, tUIPC_CH_ID ch_id,const char* name, tUIPC_RCV_CBACK* cback) {int fd;LOG_DEBUG("SETUP CHANNEL SERVER %d", ch_id);if (ch_id >= UIPC_CH_NUM) return -1;// 1. 获取互斥锁std::lock_guard<std::recursive_mutex> guard(uipc.mutex);// 2. 创建服务器套接字fd = create_server_socket(name);if (fd < 0) {LOG_ERROR("failed to setup %s: %s", name, strerror(errno));return -1;}// 3. 更新文件描述符集合LOG_DEBUG("ADD SERVER FD TO ACTIVE SET %d", fd);FD_SET(fd, &uipc.active_set);uipc.max_fd = MAX(uipc.max_fd, fd);// 4. 配置通道状态uipc.ch[ch_id].srvfd = fd;uipc.ch[ch_id].cback = cback;uipc.ch[ch_id].read_poll_tmo_ms = DEFAULT_READ_POLL_TMO_MS;// 5. 唤醒主服务线程/* trigger main thread to update read set */uipc_wakeup_locked(uipc);return 0;
}

创建 Unix 域套接字服务器并配置监听。在互斥锁保护下执行，确保线程安全，并通过唤醒主服务线程更新监听集合，实现通道的动态添加。

create_server_socket

packages/modules/Bluetooth/system/udrv/ulinux/uipc.cc
static inline int create_server_socket(const char* name) {// 1. 创建套接字int s = socket(AF_LOCAL, SOCK_STREAM, 0);if (s < 0) return -1;LOG_DEBUG("create_server_socket %s", name);// 2. 绑定套接字地址if (osi_socket_local_server_bind(s, name,
#ifdef __ANDROID__ANDROID_SOCKET_NAMESPACE_ABSTRACT
#else   // !__ANDROID__ANDROID_SOCKET_NAMESPACE_FILESYSTEM
#endif  // __ANDROID__) < 0) {LOG_DEBUG("socket failed to create (%s)", strerror(errno));close(s);return -1;}// 3. 设置监听状态if (listen(s, 5) < 0) {LOG_DEBUG("listen failed: %s", strerror(errno));close(s);return -1;}LOG_DEBUG("created socket fd %d", s);return s;

创建 Unix 域套接字服务器并配置监听。根据平台特性选择抽象命名空间或文件系统路径，实现进程间通信通道的初始化。

Unix 域套接字类型

  • 抽象命名空间（Android）：

    • 套接字路径不以/开头，不创建实际文件

    • 路径仅存在于内核空间，进程退出后自动消失

    • 安全性更高，避免文件权限管理问题

  • 文件系统路径（非 Android）：

    • 需确保路径目录存在且有写入权限

    • 套接字文件创建后需手动删除（或通过unlink）

    • 可能受文件系统限制（如路径长度）

osi_socket_local_server_bind

packages/modules/Bluetooth/system/osi/src/socket_utils/socket_local_server.cc
/*** Binds a pre-created socket(AF_LOCAL) 's' to 'name'* returns 's' on success, -1 on fail** Does not call listen()*/
int osi_socket_local_server_bind(int s, const char* name, int namespaceId) {struct sockaddr_un addr;socklen_t alen;int n;int err;// 1.创建套接字地址结构err = osi_socket_make_sockaddr_un(name, namespaceId, &addr, &alen);if (err < 0) {return -1;}// 2.处理文件系统路径
/* basically: if this is a filesystem path, unlink first */
#if !defined(__linux__)if (1) {
#elseif (namespaceId == ANDROID_SOCKET_NAMESPACE_RESERVED ||namespaceId == ANDROID_SOCKET_NAMESPACE_FILESYSTEM) {
#endif/*ignore ENOENT*/unlink(addr.sun_path);}// 3.设置套接字选项n = 1;setsockopt(s, SOL_SOCKET, SO_REUSEADDR, &n, sizeof(n));// 4. 执行绑定操作if (bind(s, (struct sockaddr*)&addr, alen) < 0) {return -1;}return s;
}

将已创建的套接字与指定名称（路径）关联。支持两种命名空间：抽象命名空间（Android 特有）和文件系统命名空间，并在绑定前处理了文件系统路径的清理工作，确保绑定操作的可靠性。

抽象命名空间与文件系统路径对比:

特性抽象命名空间文件系统路径
路径格式以空字符开头（sun_path[0] = 0）常规文件路径（如/tmp/socket）
文件系统操作无需要创建 / 删除文件
权限管理由内核控制依赖文件系统权限
进程退出后自动清理需手动清理残留文件
兼容性Linux/Android 特有所有 Unix 系统

osi_socket_make_sockaddr_un

packages/modules/Bluetooth/system/osi/src/socket_utils/socket_local_client.cc
#define FILESYSTEM_SOCKET_PREFIX "/tmp/"
#define ANDROID_RESERVED_SOCKET_PREFIX "/dev/socket/"/* Documented in header file. */
int osi_socket_make_sockaddr_un(const char* name, int namespaceId,struct sockaddr_un* p_addr, socklen_t* alen) {memset(p_addr, 0, sizeof(*p_addr));size_t namelen;switch (namespaceId) {case ANDROID_SOCKET_NAMESPACE_ABSTRACT: // 抽象命名空间处理
#if defined(__linux__)namelen = strlen(name);// Test with length +1 for the *initial* '\0'.if ((namelen + 1) > sizeof(p_addr->sun_path)) {goto error;}/** Note: The path in this case is *not* supposed to be* '\0'-terminated. ("man 7 unix" for the gory details.)*/p_addr->sun_path[0] = 0; // 抽象命名空间标记（空字符开头）memcpy(p_addr->sun_path + 1, name, namelen);
#else/* this OS doesn't have the Linux abstract namespace */// 非Linux系统不支持抽象命名空间，降级为文件系统路径namelen = strlen(name) + strlen(FILESYSTEM_SOCKET_PREFIX);/* unix_path_max appears to be missing on linux */if (namelen >sizeof(*p_addr) - offsetof(struct sockaddr_un, sun_path) - 1) {goto error;}strcpy(p_addr->sun_path, FILESYSTEM_SOCKET_PREFIX);strcat(p_addr->sun_path, name);
#endifbreak;case ANDROID_SOCKET_NAMESPACE_RESERVED: // 保留命名空间处理// 拼接系统预留前缀（如/dev/socket/，Android 系统中由 init 进程管理的特殊路径）namelen = strlen(name) + strlen(ANDROID_RESERVED_SOCKET_PREFIX);/* unix_path_max appears to be missing on linux */if (namelen >sizeof(*p_addr) - offsetof(struct sockaddr_un, sun_path) - 1) {goto error;}strcpy(p_addr->sun_path, ANDROID_RESERVED_SOCKET_PREFIX);strcat(p_addr->sun_path, name);break;case ANDROID_SOCKET_NAMESPACE_FILESYSTEM: // 文件系统命名空间处理namelen = strlen(name);/* unix_path_max appears to be missing on linux */if (namelen >sizeof(*p_addr) - offsetof(struct sockaddr_un, sun_path) - 1) {goto error;}strcpy(p_addr->sun_path, name);break;default:// invalid namespace idreturn -1;}// 地址结构收尾p_addr->sun_family = AF_LOCAL; // 设置为Unix域套接字*alen = namelen + offsetof(struct sockaddr_un, sun_path) + 1;  // 计算地址长度return 0;
error:return -1;
}

根据不同的命名空间（namespaceId）处理路径格式，确保套接字地址符合对应命名空间的规范，为后续的bind操作提供正确的地址结构。是跨平台适配的关键，支持 Android 特有的抽象命名空间、保留命名空间和通用文件系统命名空间。

命名空间语义:

命名空间常量适用场景路径特点
ABSTRACTAndroid/Linux 系统内部通信抽象路径（无实际文件）
RESERVEDAndroid 系统服务间通信系统预留路径（如/dev/socket/）
FILESYSTEM通用跨平台通信常规文件系统路径

uipc_wakeup_locked

packages/modules/Bluetooth/system/udrv/ulinux/uipc.cc
static inline void uipc_wakeup_locked(tUIPC_STATE& uipc) {// 准备唤醒信号, 信号内容不影响唤醒效果，仅需触发 socket 的可读事件char sig_on = 1; LOG_DEBUG("UIPC SEND WAKE UP");// 发送唤醒信号OSI_NO_INTR(send(uipc.signal_fds[1], &sig_on, sizeof(sig_on), 0));
}

通过向 UIPC 控制通道（socketpair）发送一个唤醒信号，迫使阻塞在select()或poll()中的主服务线程立即返回，从而及时处理新的事件（如新增的通信通道、配置变更等）。

1. 唤醒机制原理

  • 主服务线程通常阻塞在select(uipc.max_fd + 1, &uipc.read_set, ...)，等待文件描述符事件

  • 当uipc_wakeup_locked向signal_fds[1]发送数据后：

    • signal_fds[0]变为可读状态

    • select()立即返回，主服务线程从阻塞中唤醒

  • 唤醒后，主服务线程会重新检查所有文件描述符（包括新增的通道），处理最新事件

2. socketpair 的作用

  • socketpair创建的一对套接字用于线程间通信：

    • 主服务线程监听signal_fds[0]

    • 其他线程通过signal_fds[1]发送控制信号

  • 相比其他唤醒方式（如信号量），socketpair 的优势在于：

    • 可无缝集成到select()/poll()的事件循环中

    • 支持携带简单数据（此处仅用 1 字节作为 "唤醒标记"）

    • 跨平台兼容性好（所有 Unix-like 系统支持）

3. 线程安全保证

  • 函数名中的_locked后缀表明：调用该函数前必须持有uipc.mutex互斥锁

  • 确保在修改 UIPC 状态（如添加新通道）后，唤醒操作的原子性

  • 避免主服务线程在状态更新过程中被唤醒，导致处理不完整的配置

4. 主服务线程响应流程

uipc_read_task() [主服务线程]→ select()阻塞等待事件→ 收到uipc_wakeup_locked发送的信号→ select()返回，检测到signal_fds[0]可读→ 读取并忽略信号内容（仅需唤醒）→ 更新read_set为最新的active_set→ 继续select()监听

5. OSI_NO_INTR

packages/modules/Bluetooth/system/osi/include/osi.h
// Re-run |fn| system call until the system call doesn't cause EINTR.
#define OSI_NO_INTR(fn) \do {                  \} while ((fn) == -1 && errno == EINTR)

通过循环重试机制，确保被中断的系统调用（如 send, recv, select 等）能够自动恢复执行，避免因信号干扰导致的操作失败，提高系统的稳定性和可靠性。

  • 使用 do-while 循环确保至少执行一次系统调用

  • 若系统调用返回 -1 且 errno 为 EINTR，则重试

  • 适用于所有可能被信号中断的系统调用

①信号中断问题：

  • 在 Unix/Linux 系统中，当进程接收到信号时，正在执行的系统调用可能会被中断

  • 被中断的系统调用通常返回 -1，并设置 errno 为 EINTR

  • 这种情况下，系统调用可能只执行了部分操作，需要重新发起

②完整调用链示例：

packages/modules/Bluetooth/system/osi/include/osi.h
// Re-run |fn| system call until the system call doesn't cause EINTR.
#define OSI_NO_INTR(fn) \do {                  \} while ((fn) == -1 && errno == EINTR)

③信号处理流程：

  • 系统调用（如select）执行

  • 进程接收到信号

  • 系统调用被中断，返回-1，errno=EINTR

  • OSI_NO_INTR宏捕获中断，重试系统调用

  • 系统调用成功返回或遇到其他错误

三、时序图

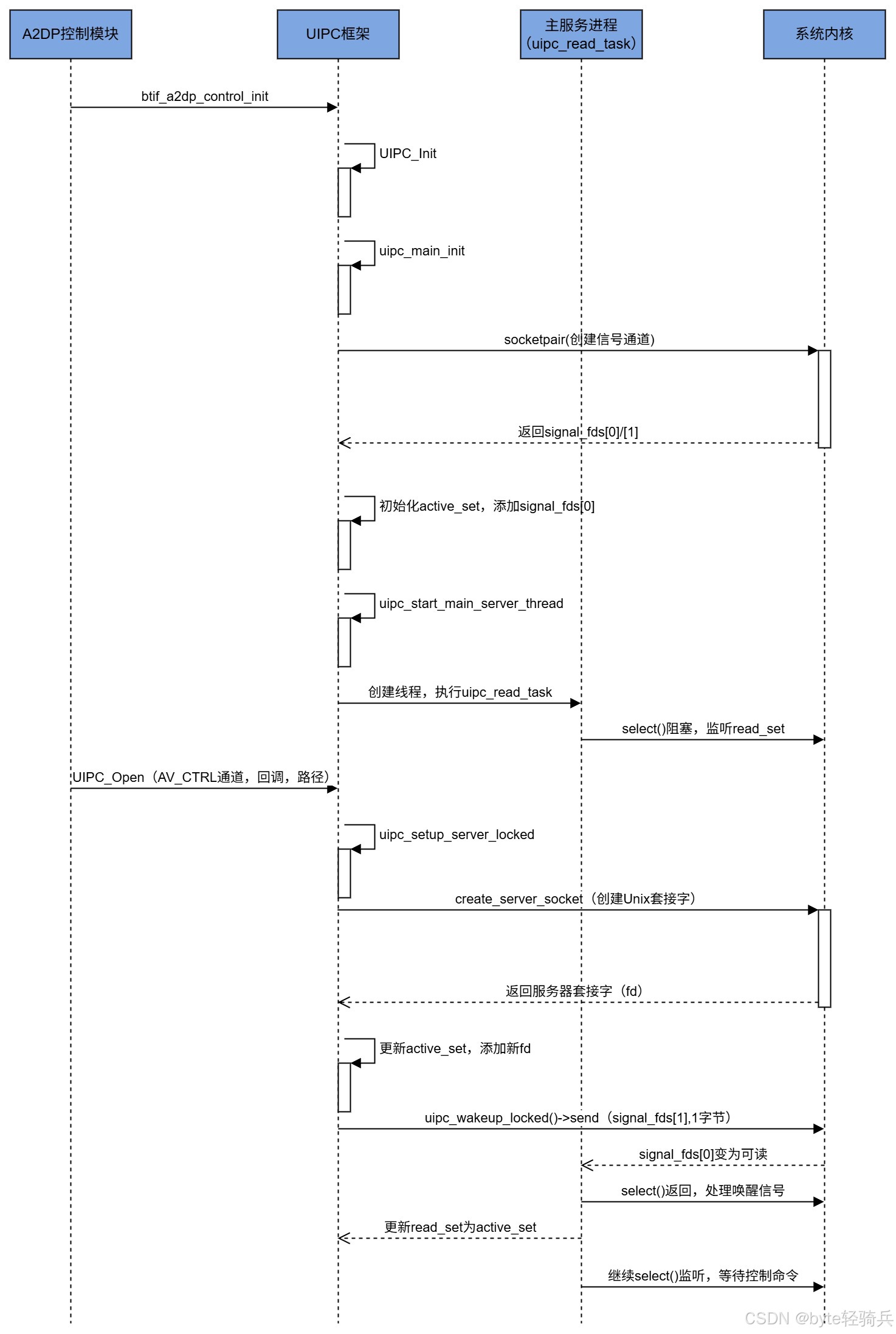

UIPC 初始化关键函数调用时序：

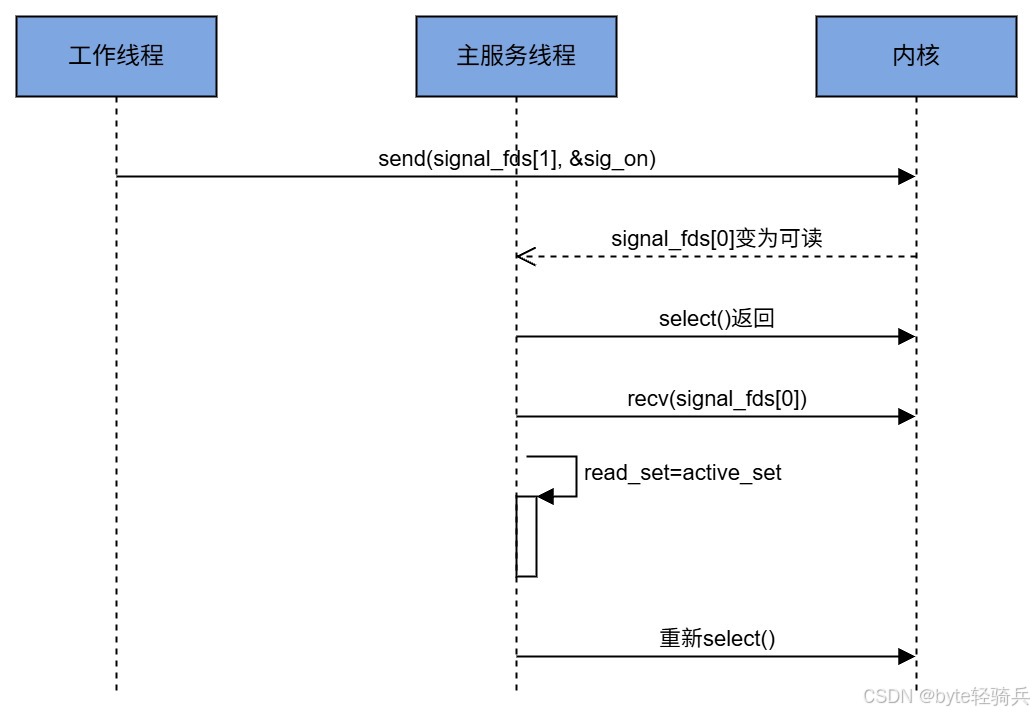

唤醒机制工作原理：

A2DP 控制通道的 UIPC 初始化是蓝牙音频控制平面的基础，其核心技术亮点包括：

1. 跨进程通信的可靠实现：通过 Unix 域套接字（抽象命名空间 / 文件系统路径）构建进程间通信通道，Android 平台采用抽象命名空间避免文件权限问题，非 Android 平台兼容文件系统路径，确保跨平台适配。

2. 线程安全与事件驱动：

  • 递归互斥锁（uipc.mutex）保护通道配置与状态更新，避免多线程竞争；

  • uipc_read_task线程作为事件循环，通过select监听套接字事件，实现异步命令处理，降低 CPU 占用。

3. 动态唤醒机制：uipc_wakeup_locked通过socketpair向主服务线程发送信号，解决select阻塞导致的事件延迟问题，确保通道配置变更后能及时响应新命令。

4. 模块化设计：UIPC 框架通过通道抽象（tUIPC_CHAN）、回调机制（tUIPC_RCV_CBACK）实现控制命令的解耦处理，支持多通道并行管理（如控制通道与音频数据通道分离）。

这些技术共同保障了 A2DP 控制命令（如播放、暂停）的实时传输与可靠处理，是蓝牙音频设备交互的核心基础设施，直接影响用户对蓝牙音频控制的响应体验（如按键延迟、状态同步准确性）。
