Altium Designer 22使用笔记(7)---网表导入，叠层设置
目录
01 | 简 述
02 | 环境描述
03 | 网表导入
04 | 网表更新
05 | 叠层设置
06 | 添加封装库
07 | 结 尾
01 | 简 述
朋友们好，我是子正；
本篇笔记的内容是记述AD22如何导入网表；修改原理图后，如何更新网表；以及PCB的叠层设置；
前文回顾：《Altium Designer 22使用笔记(6)---板框导入、自绘板框、原点设置》；
02 | 环境描述

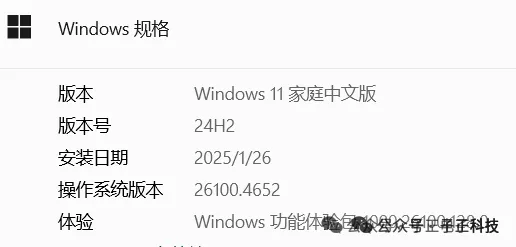

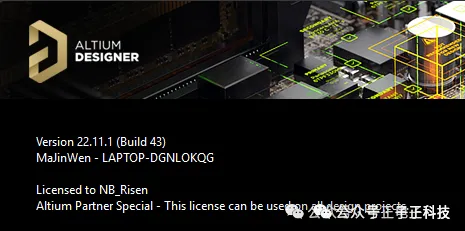

本次使用Altium Designer 22的运行环境如下：
03 | 网表导入
本小节的内容为导入PCB网表；
AD22既可以生成Cadence PCB网表，也可以生成Protel网表，这里指的是直接导入网络至AD22的PCB文件中。

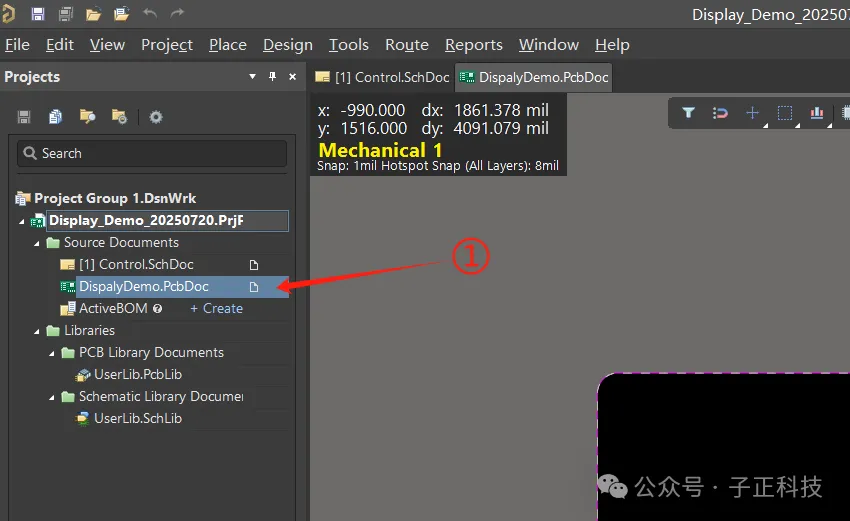

①、打开按照之前文章流程创建好的AD工程，并双击打开PCB文件，进入PCB编辑界面；

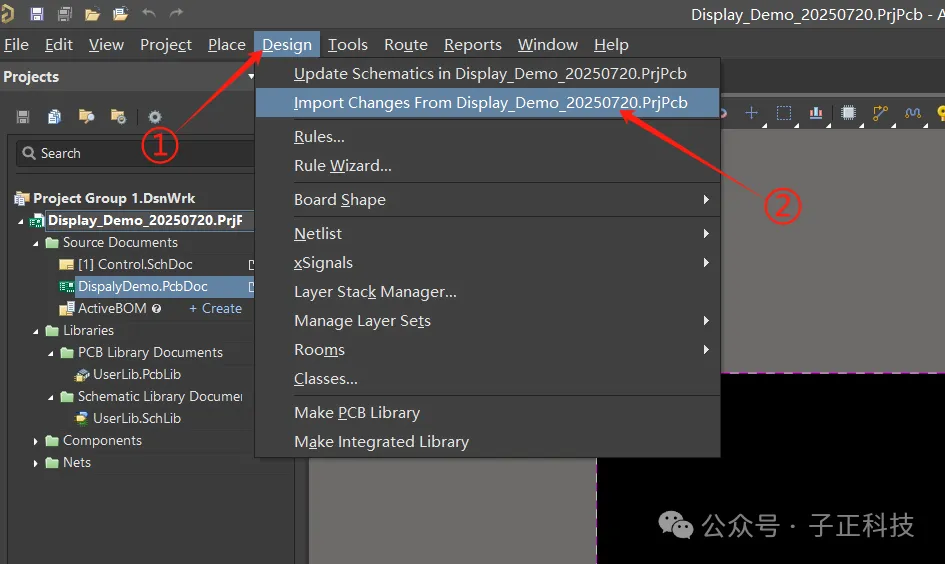

①②、选择Design->Import Changes…；按照操作打开网表导入界面；

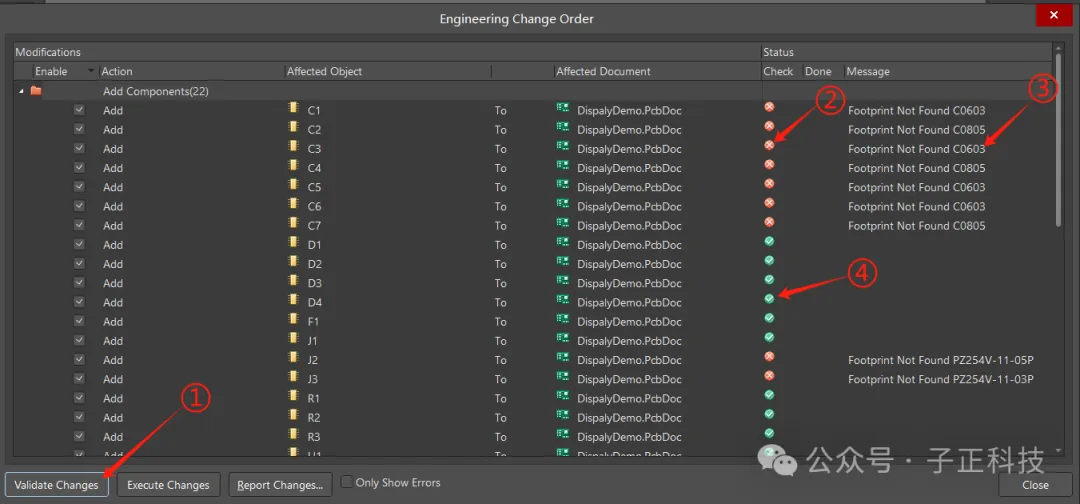

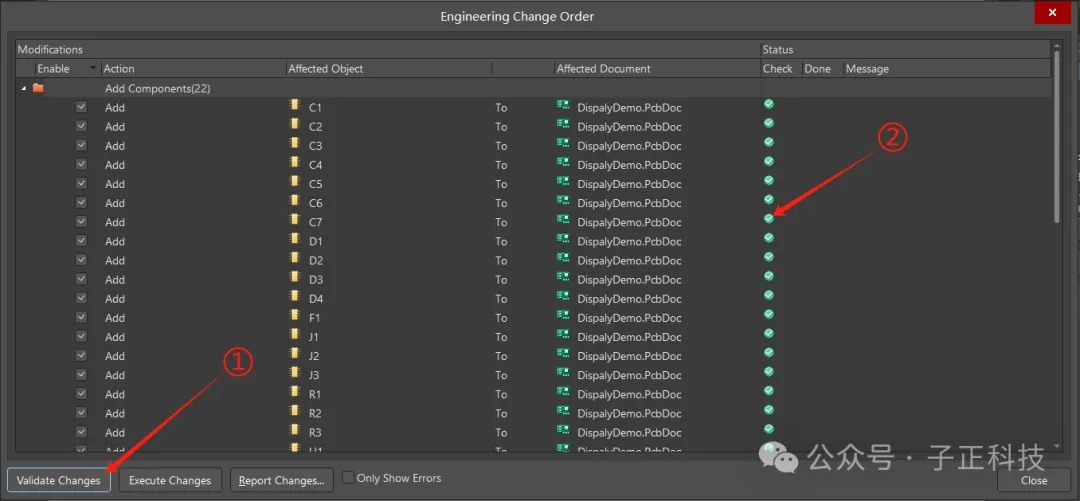

①、执行校验，检查导入的网表是否有问题；
②、当有错误时，会显示为红色的叉；
③、当有错误时，显示错误信息；
④、无错误时，会显示为绿色的对号；
①、按照错误提示信息，修改后重新进行校验；
②、错误消除，无错误；

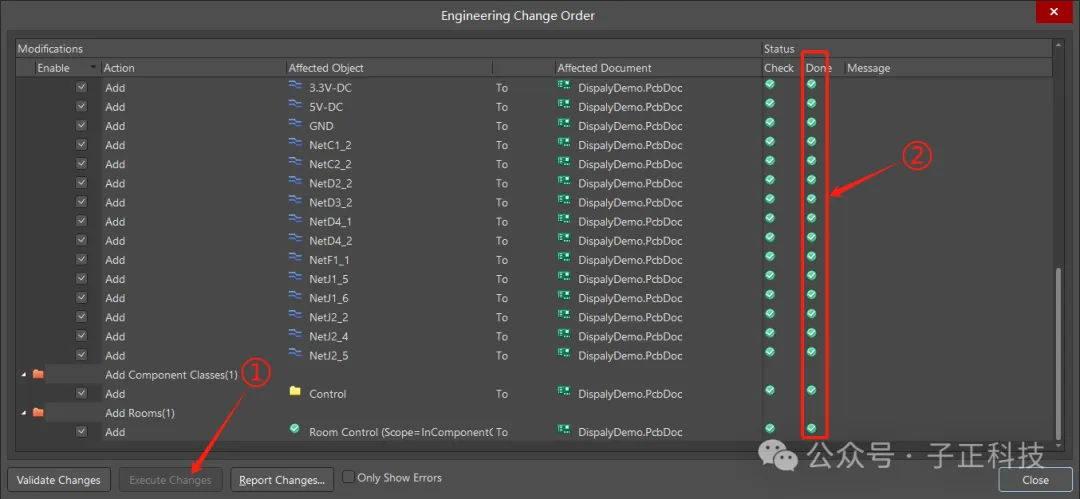

①、执行修改，即进行导入；
②、导入成功显示为绿色对号图标；操作完毕后点击Close；

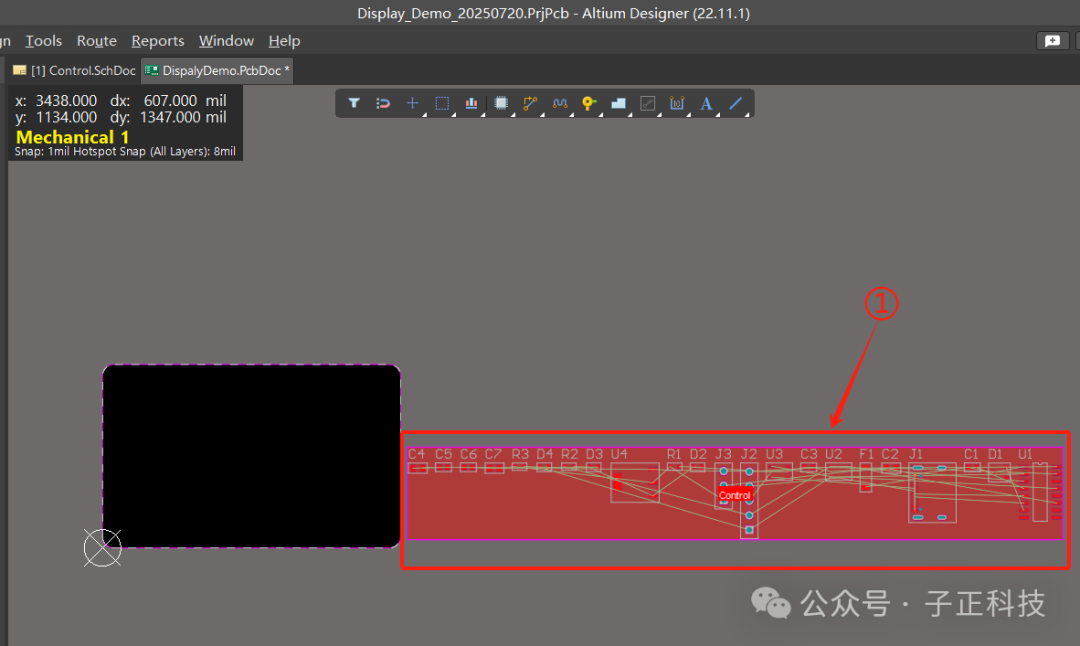

①、网表导入成功后，所有的元件封装都会在PCB文件中显示出来；
至此，AD22的PCB网络导入完成。
04 | 网表更新
本小节的内容为PCB网络更新；
这小节的内容针对的是：当我们设计PCB时，发现原理图设计存在问题，或者因为不好走线需要修改Pin脚时，如何进行更新PCB网络？

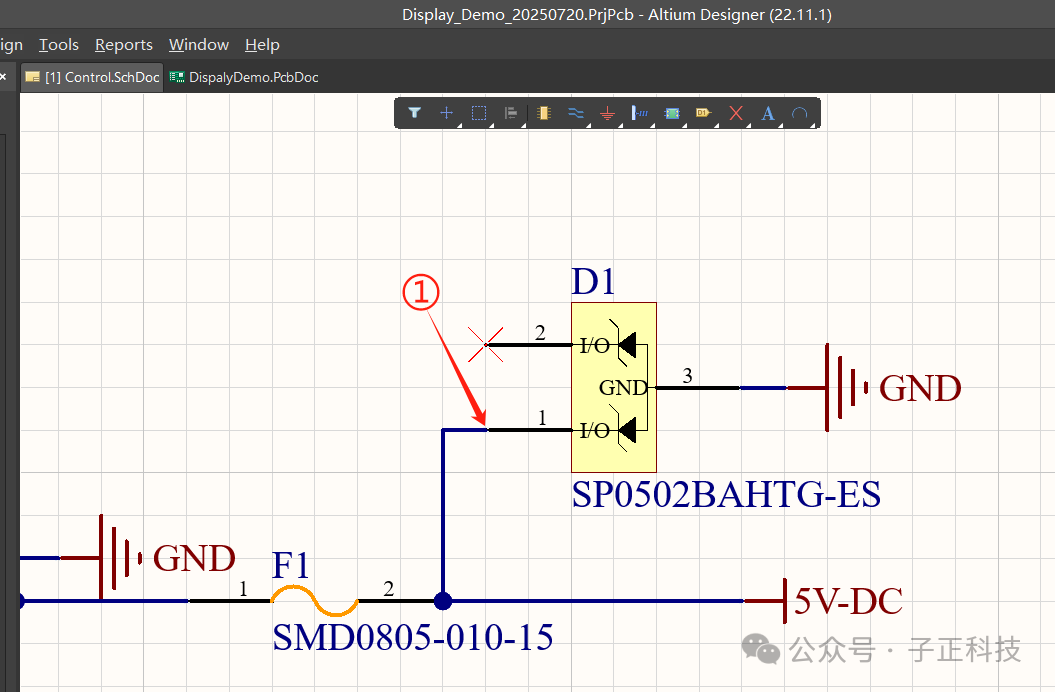

①、打开原理图，假设我们把原理图这个TVS管的电气从2脚修改至1脚上；

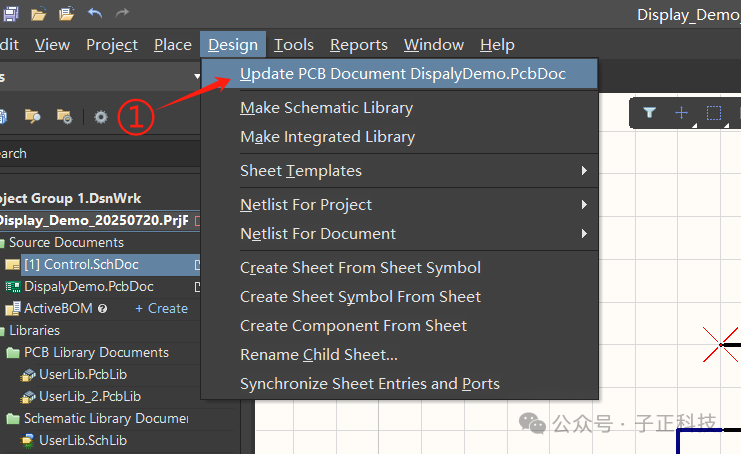

①、点击Design -> Update PCB…；按照操作打开更新PCB网络页面；

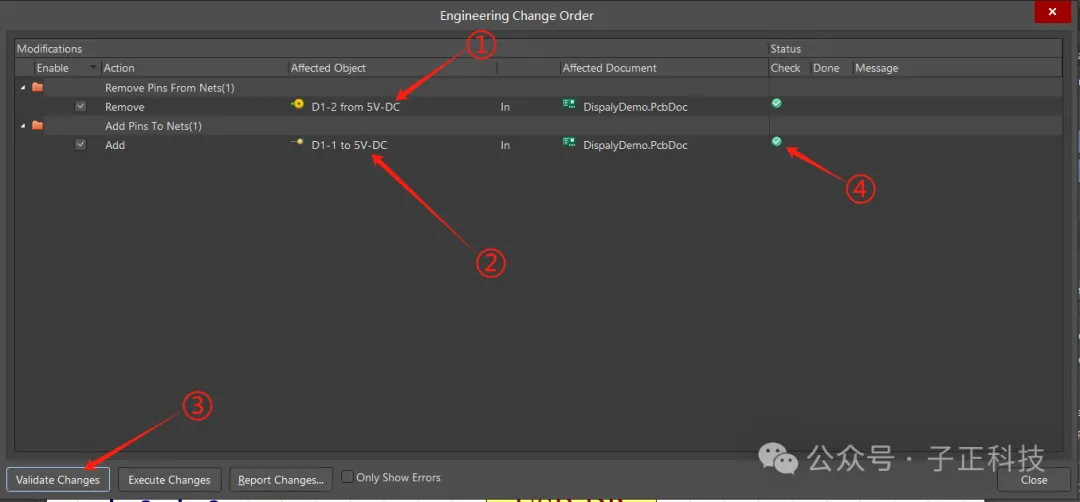

①、显示移除项，即原来的网络；
②、显示修改项，即修改后的网络；
③、点击校验，检查是否存在错误；
④、正确无误会显示绿色对号图标；

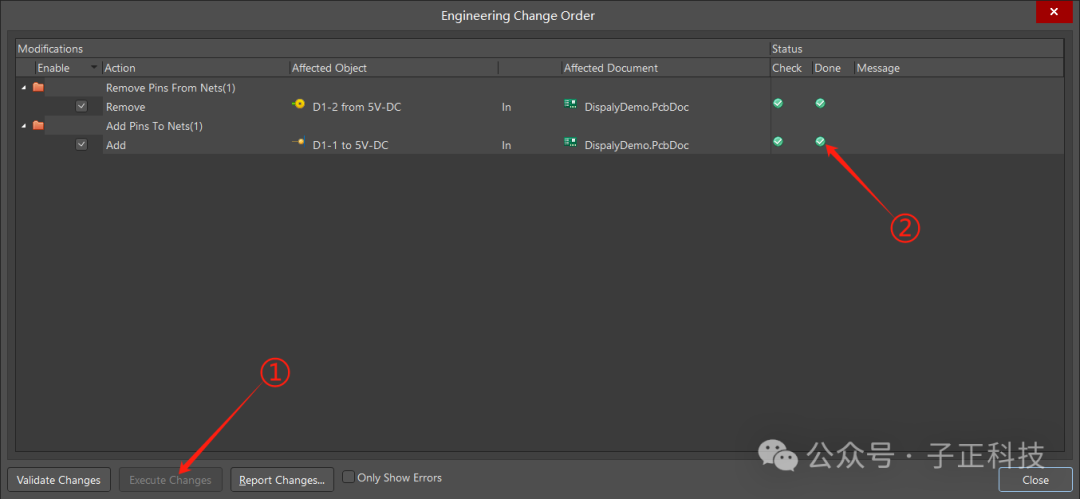

①、点击执行修改，点击后该按钮会失效，避免重复导入；
②、修改成功后显示绿色对号图标；操作完成后点击Close关闭窗口；
至此，PCB中的网络即更新完成。
05 | 叠层设置
本小节的内容为叠层的设置；

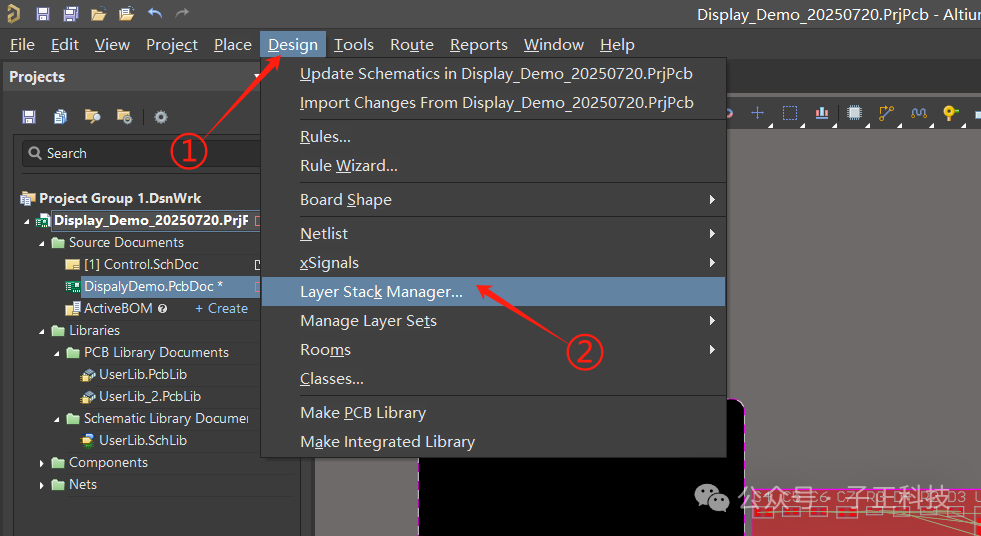

①、在PCB编辑页面，点击Design；
②、选择Layer Stack Manager…；打开层叠管理器页面；

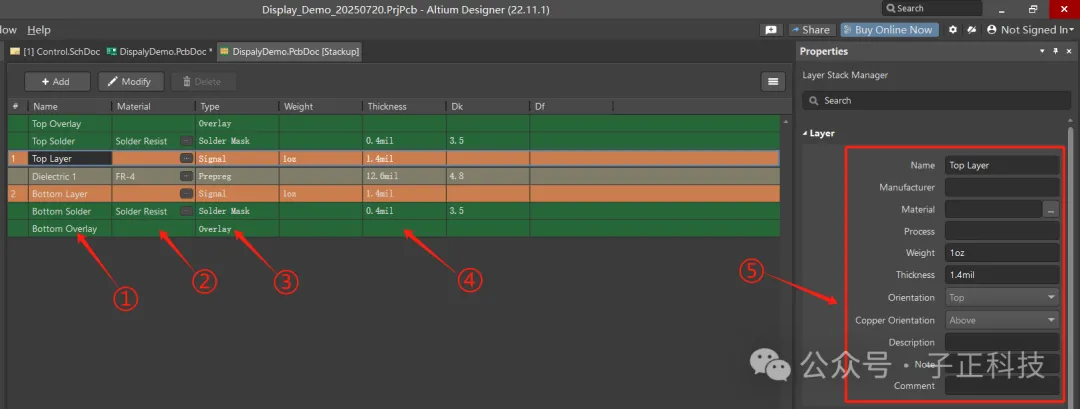

①、层名称；(各层含义可以参考上一篇文章)
②、材料；(铜箔厚度、PP层材质通过此处双击设置)
③、类型；(正片、负片通过此处双击设置)
④、厚度；
⑤、点击层名称，右侧也会弹出属性窗口进行修改；
①、右击层名称；
②、选择在后方插入层；
③、选择Signal，表示加入的层是正片；(简单理解正片即画线是填充)
④、选择Plane，表示加入的层是负片；(负片即画线是挖空)

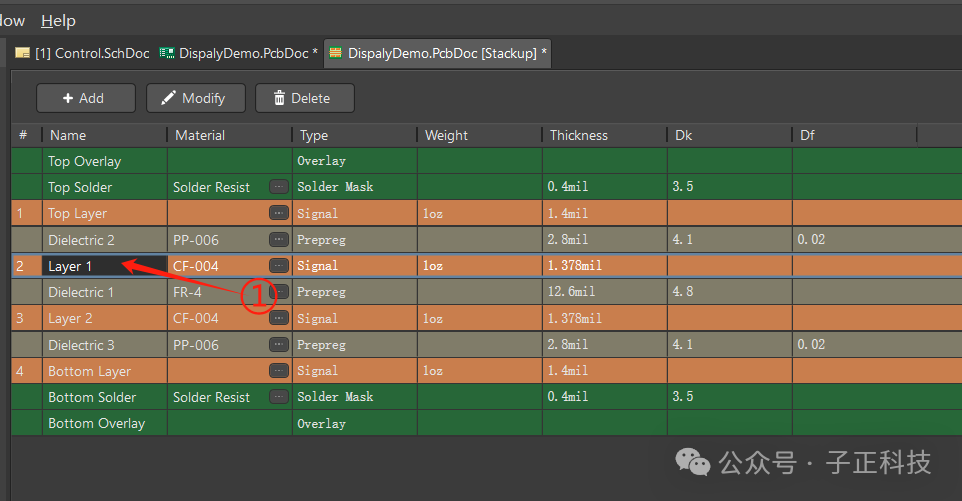

①、添加成功后，双击任意参数，可进行修改，比如修改名称，双击进行编辑即可；

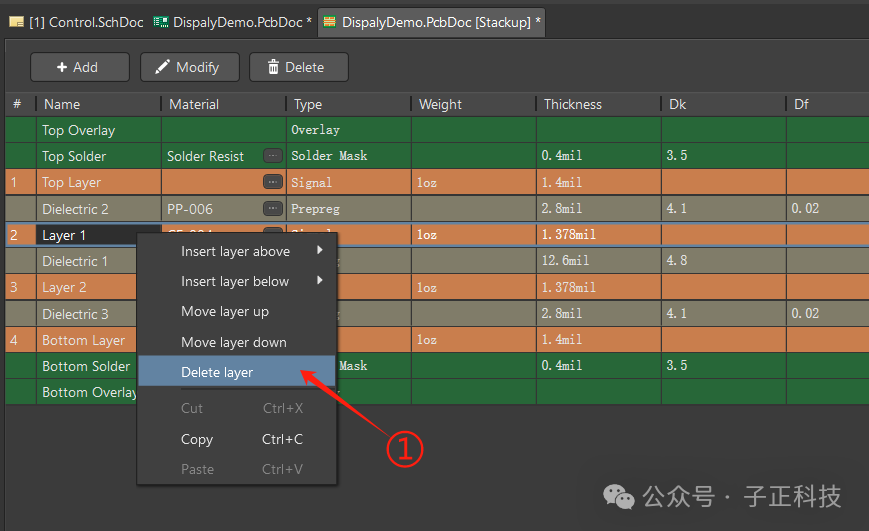

①、如要删除，右击层名称，选择Delete layer即可；
AD22默认添加层一次添加双层，对于平常应用而言，一般都是偶数层，极少数情况下才会用奇数层的情况，这里不再赘述。
至此，层管理记述完毕。
06 | 添加封装库
此小节进行补充，有朋友后台私信讨论如何把第三方的封装库添加进自己的工程中，下面进行记述。

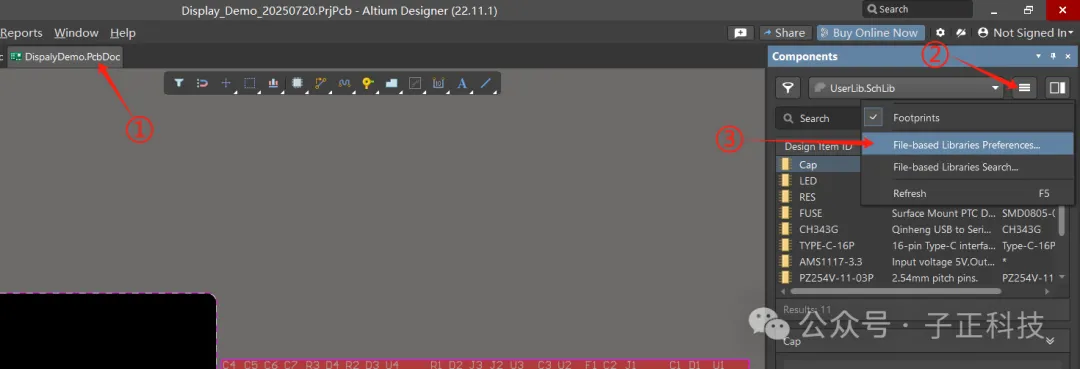

①、回到PCB编辑页面；
②、点击Components栏中的封装库设置图标；(Components在PCB编辑界面的右下角进行切换)
③、打开优先基础库设置界面；

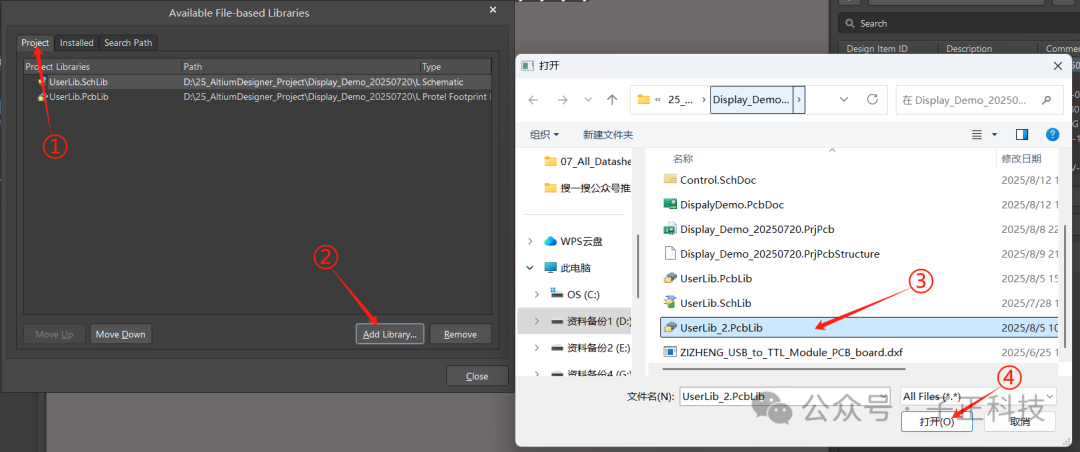

①、选择Project；
②、选择增加库；
③、打开库所在的路径，选中库文件；(尽量将新加的库放在工程目录下，便于管理)
④、选中打开；

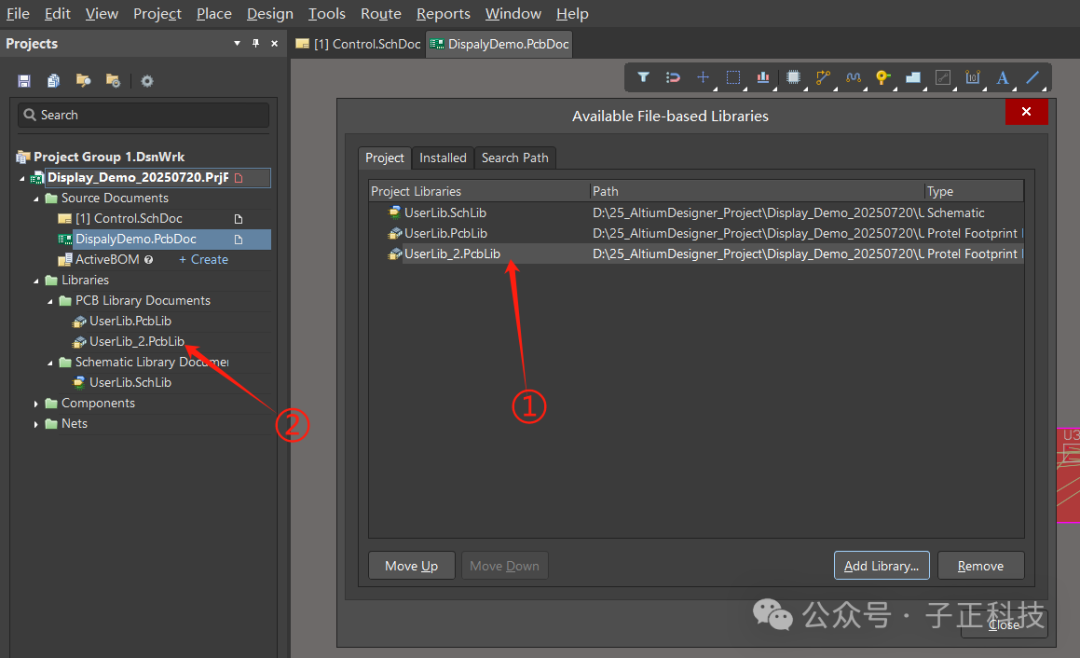

①、可以看到封装库已经成功添加；
②、工程下也有了封装库；
至此，第三方封装库添加完毕。
07 | 结 尾
本篇笔记至此完结，在本篇笔记中记述了AD22的网表导入，网表更新，层叠管理，以及第三方封装库的添加。
文中未涉及的设置均为默认设置，可根据需要再行设置。
声明：本系列文章不属于教程，也不属于任何课程，仅记录整理个人使用AD22的过程，如能对大家有所帮助，非常开心，如有错误操作，请朋友们吸取经验，不要犯此类错误。
