芯片 讲解| DP7272—24位、192kHz立体声音频编解码器

DP7272是一款高性能集成音频编解码器（CODEC）。它可实现立体声音频的模数转换（A/D）和数模转换（D/A），支持最高24位串行数据，采样率高达192kHz。

D/A模块配备音量控制，步进精度为1dB，支持可选软启动和平滑零交叉过渡功能，有效消除点击声和爆音。

D/A内置的数字混音功能支持多种输出配置，既可将声道互换，也可将立体声下混为单声道。

标准50/15µs去加重功能，适用于32、44.1和48kHz采样率，兼容采用50/15µs预加重工艺制作的数字音频节目。

集成电平转换器，可轻松将DP7272与其他工作在不同逻辑电平范围的设备互连。
片上振荡器无需外部晶振电路，从而降低总体设计成本并节省电路板空间。当没有提供外部主时钟时，DP7272会自动启用片上振荡器，使其易于使用。

独立寻址的高通滤波器可分别作用于A/D的左右声道。这使A/D可在多种应用中使用，例如一条音频通道与一条直流测量通道共同使用的情况。

主要特性

D/A功能

高性能
采样率最高可达192kHz
差分模拟架构
带软起的音量控制
可选数字滤波器
ATAPI混音功能
可选串行音频接口格式
外部静音控制输出
可选50/15毫秒去加重

A/D功能

高性能
采样率最高可达192kHz
差分模拟架构
多位Δ-Σ转换
高通滤波器或直流偏置校准
低延迟数字抗混叠滤波
16位数据自动抖动处理
可选串行音频接口格式

芯片应用：

A/V 接收器
DVD-R

CD-R

数字混音台

效果处理器

机顶盒

汽车音响系统

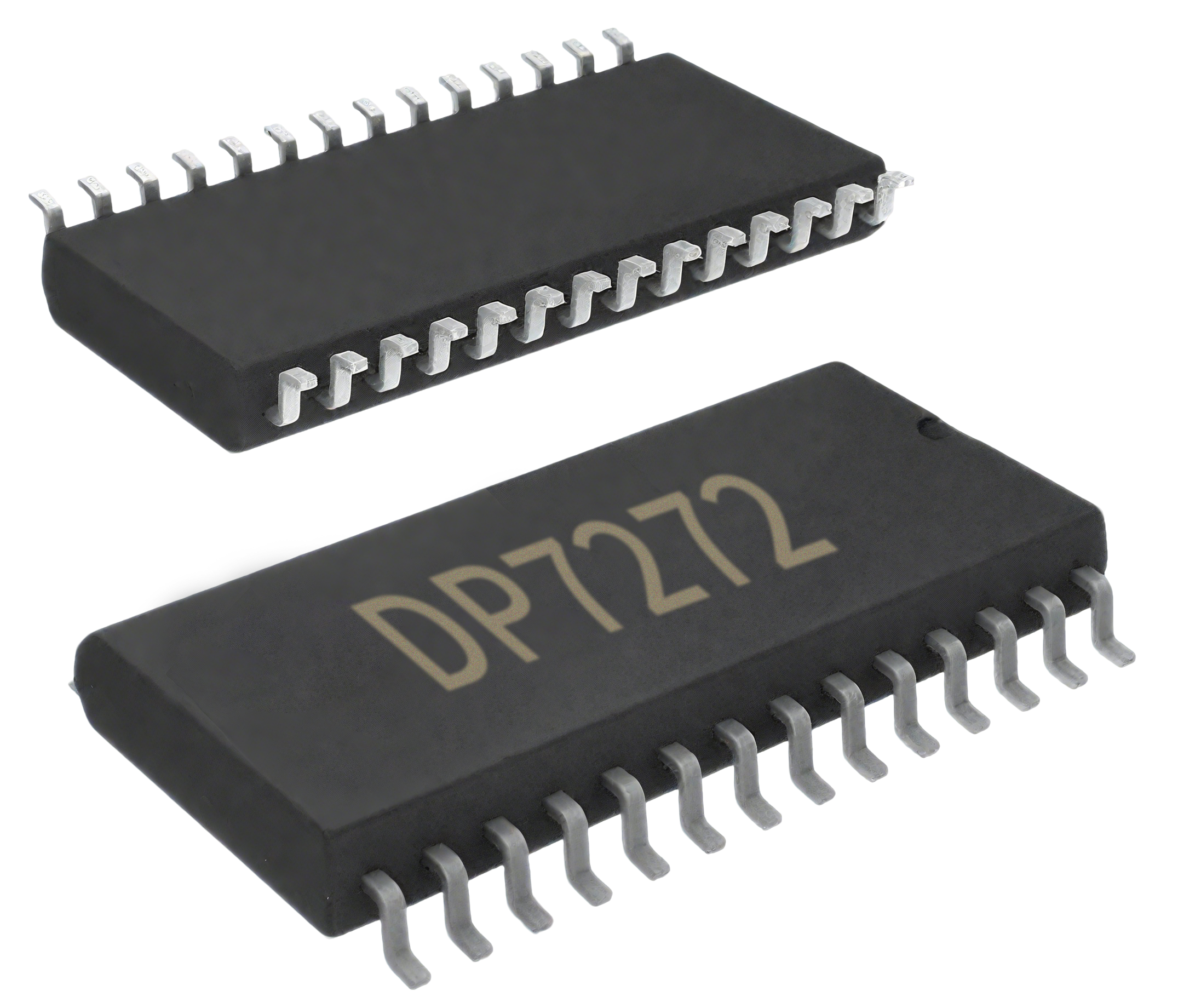

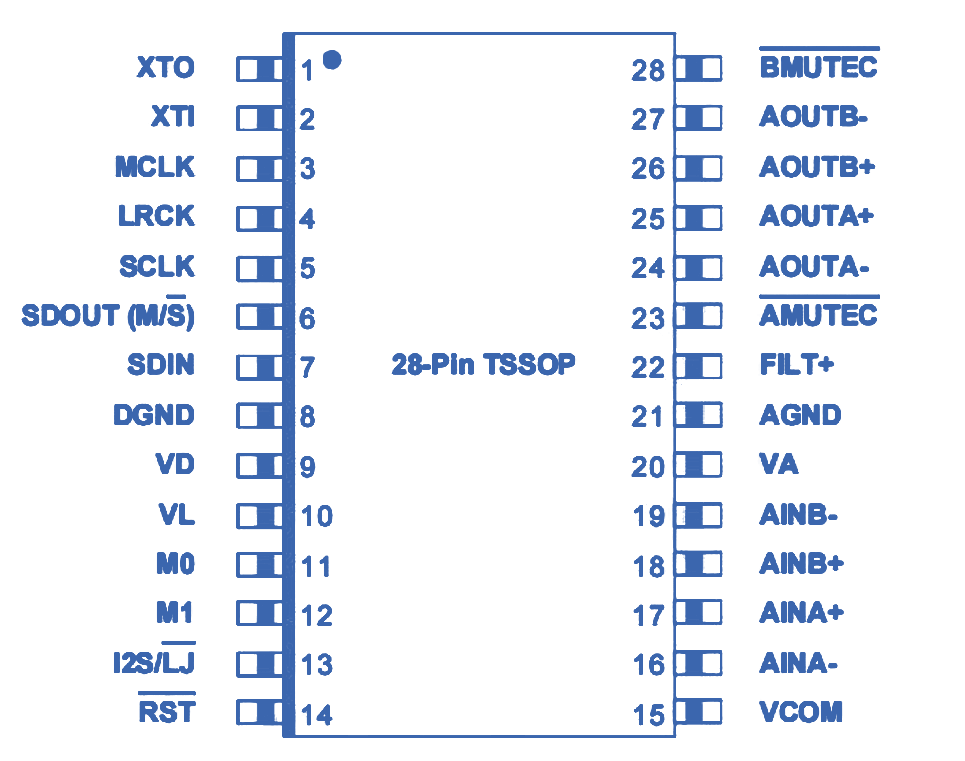

封装图示：
