stm32项目（29）——基于stm32的智能眼镜设计

目录

1.功能需求

2.原理图

3.功能演示视频

4.主要模块

4.1GPS模块

4.2语音播报模块

5.源文件

---

1.功能需求

基于stm32的智能眼镜设计

主控stm32f103c8t6，功能：可以检测障碍物距离、监测佩戴者是否跌倒，实时跟踪佩戴者的位置信息。

HC-SR04检测到距离障碍物过近，语音播报模块JQ8900-16P就会播报“距离过近，请注意”。
MPU6050跌倒检测模块检测到加速度过大，认为发生了跌倒，GPS模块NEO-6M记录当下的实时定位，通过ESP8266把位置信息远程发送到手机上。
按下机械按键，同样也会把实时定位发送到手机，提示按键报警。
0.96英寸12C接口的OLED 显示屏，显示当前的距离、加速度等信息。

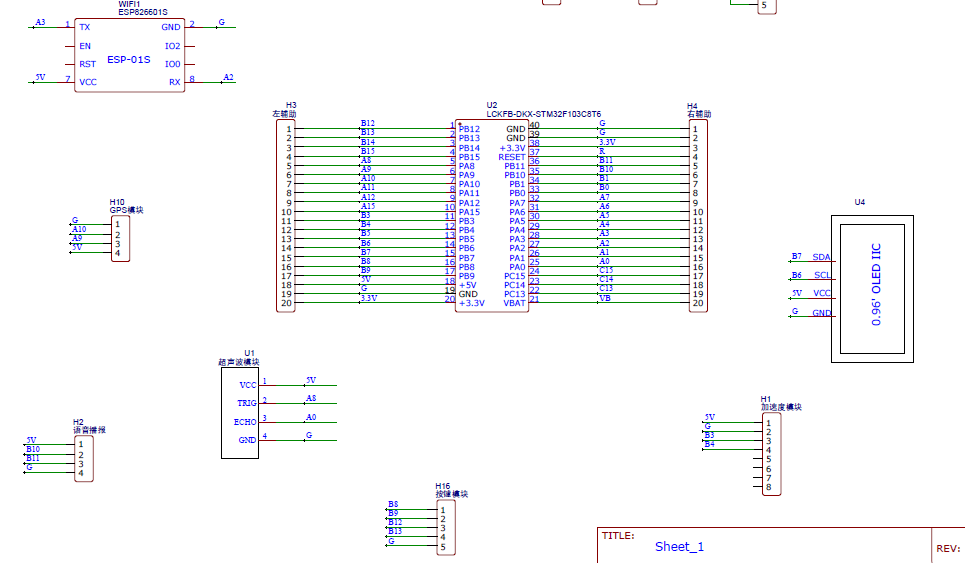

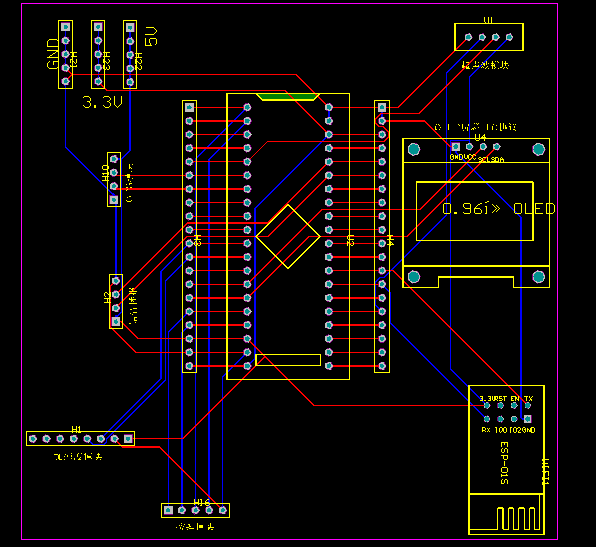

2.原理图

3.功能演示视频

4.主要模块

4.1GPS模块

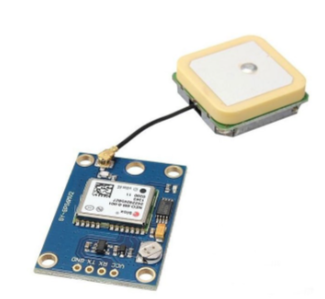

GPS模块NEO-6M

NEO-6M是u-blox公司推出的一款高性能GPS定位模块，广泛应用于车辆导航、无人机定位、轨迹记录等场景。其特点是小巧轻便、定位精度高（2.5米CEP），支持多卫星系统（GPS+GLONASS），并内置可充电备份电池维持星历数据。

---

1. 基本特性

• 定位精度：2.5米CEP（开阔环境下）

• 更新速率：默认1Hz（最高5Hz可配置）

• 卫星系统：支持GPS、GLONASS（需配置）

• 工作电压：3.3V~5V DC

• 通信协议：UART（默认9600bps，NMEA-0183格式）

• 特殊功能：

  • 内置EEPROM存储配置参数

  • 可充电备份电池（维持热启动时间）

  • 外接有源天线接口（SMA端子）

---

2. 硬件接口（4引脚）

引脚	功能	连接说明
VCC	电源（3.3V~5V）	接单片机电源（建议5V）
GND	接地	与单片机共地
TXD	串口发送端	接单片机RXD（如PA10）
RXD	串口接收端	接单片机TXD（如PA9）

📌 注意：

• 模块自带陶瓷天线，但信号较弱，建议在室外使用。

• 若使用有源天线，需通过SMA接口连接并确保VCC供电足够（通常需3V~5V偏置）。

---

3. 数据协议（NMEA-0183）

模块通过UART持续输出NMEA语句，常用指令包括：

• $GPGGA：时间、经纬度、海拔、卫星数

  $GPGGA,123519,4807.038,N,01131.000,E,1,08,0.9,545.4,M,46.9,M,,*47

• $GPRMC：推荐最小定位数据（速度、日期）

  $GPRMC,123519,A,4807.038,N,01131.000,E,022.4,084.4,230394,003.1,W*6A

默认波特率为9600，且需要在室外才会有信号（或者阳台上）

4.2语音播报模块

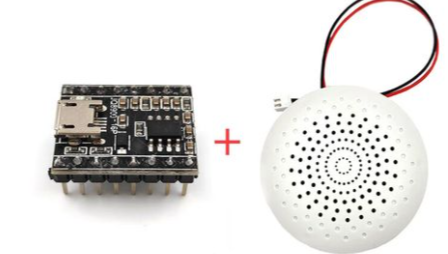

JQ8900-16P

JQ8900-16P 是一款低成本、易集成的语音播放模块，支持MP3/WAV格式音频播放，广泛应用于智能设备语音提示、安防报警、自动播报等场景。其核心特点是采用两线串口通信（TX/RX），无需复杂协议即可控制播放，并内置16MB Flash存储（可扩展TF卡）。

1. 基本特性

• 音频格式：支持MP3（8~320kbps）和WAV（8/16bit，8~48kHz）

• 存储介质：内置16MB Flash（约40分钟音频），支持外接TF卡（最大32GB）

• 通信接口：两线串口（TX/RX，默认波特率9600bps）

• 控制方式：

  • 直接发送指令码控制播放（如播放指定曲目、调节音量）

  • 支持按键触发（可外接物理按键）

• 输出功率：3W（4Ω喇叭），支持立体声输出

• 供电电压：DC 3.7~5V（建议5V/500mA以上）

使用串口控制时，只需对其发送16进制指令即可。

例如，发送0xAA, 0x07, 0x02, 0x00, 0x01, 0xB4 代表播放音乐“00001.mp3”

5.源文件

压缩包内包含原理图、代码、注意事项讲解视频、机智云配网教程

基于STM32的智能眼镜设计资源-CSDN下载https://download.csdn.net/download/guangali/91670572?spm=1001.2014.3001.5501
