【unity实战】使用Splines+DOTween制作弯曲手牌和抽牌动画效果

最终效果

前言

本文介绍了基于Unity样条曲线（Spline）的手牌管理系统实现方法。通过Spline插件绘制平滑路径，结合DOTween实现卡牌动态排列效果。

系统核心功能包括：

• 按空格键生成新卡牌（不超过最大数量限制），
• 沿样条曲线均匀分布卡牌，
• 并利用DOTween实现平滑移动和旋转动画。

重点解析了卡牌居中排列的数学计算和关键旋转算法，展示了如何通过LookRotation和叉积计算实现卡牌朝向的正确调整。文章提供了完整的C#代码实现和参数配置说明，最终效果可让卡牌按样条路径丝滑排列。

实战

1、Splines的使用

Splines插件的基础使用具体可以参考：【unity实战】Spline 插件让物体沿路径 “丝滑” 走位，实现火车沿轨道移动——Spline 插件的使用

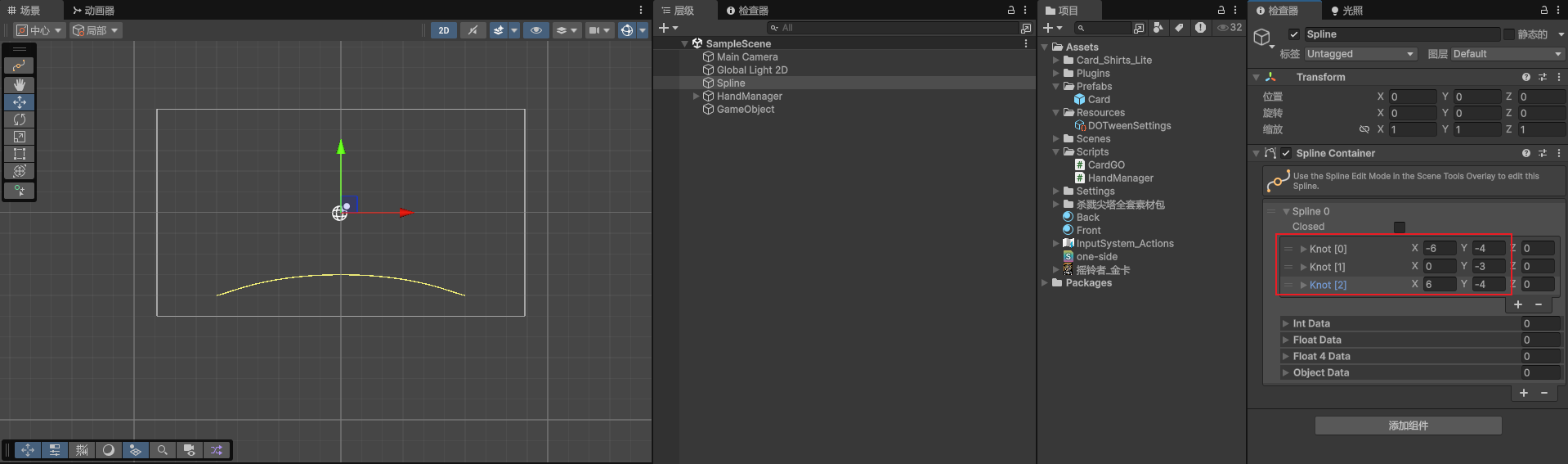

2、绘制样条线

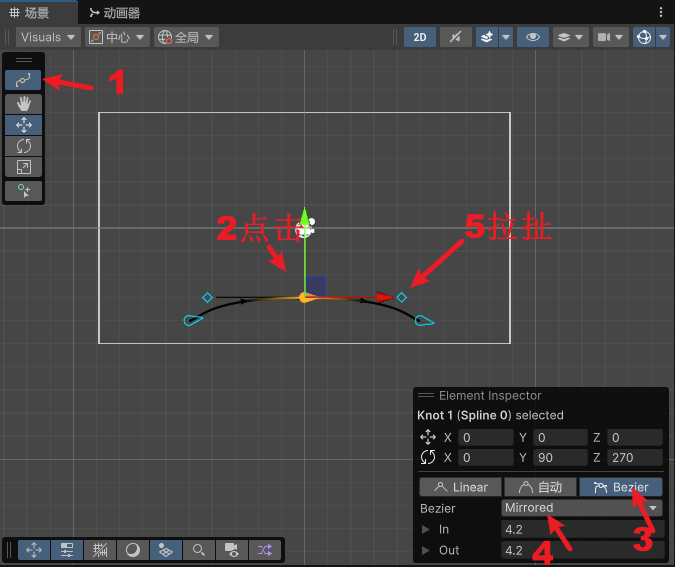

修改中间点弧度，使其更加平滑

3、DOTween安装和使用

DOTween安装和使用，具体可以参考：【推荐100个unity插件之2】 DoTween动画插件的安装和使用整合（最全）

4、基于样条曲线（Spline）的手牌管理系统

4.1 代码实现

主要用于在游戏中实现卡牌的动态生成、排列和动画效果。核心功能：

• 按空格键抽牌：每按一次空格，生成一张新卡牌（不超过最大数量）。

• 沿样条曲线排列卡牌：所有卡牌会均匀分布在一条预定义的样条曲线上。

• 平滑动画过渡：使用 DOTween 实现卡牌移动和旋转的平滑动画。

using UnityEngine;
using DG.Tweening;
using UnityEngine.Splines;
using System.Collections.Generic;public class HandManager : MonoBehaviour
{[SerializeField] private int maxHandSize; // 手牌最大数量[SerializeField] private GameObject cardPrefab; // 卡牌预制体[SerializeField] private SplineContainer splineContainer; // 样条曲线容器，用于卡牌排列路径[SerializeField] private Transform spawnPoint; // 卡牌生成位置private List<GameObject> handCards = new List<GameObject>();// 当前手牌列表private void Update(){// 按空格键抽牌if (Input.GetKeyDown(KeyCode.Space)) DrawCard();}/// <summary>/// 抽牌方法/// </summary>private void DrawCard(){// 如果手牌已满则返回if (handCards.Count >= maxHandSize) return;// 实例化新卡牌GameObject g = Instantiate(cardPrefab, spawnPoint.position, spawnPoint.rotation);handCards.Add(g);// 更新所有卡牌位置UpdateCardPositions();}/// <summary>/// 更新所有卡牌位置和旋转/// </summary>private void UpdateCardPositions(){// 如果没有手牌则返回if (handCards.Count == 0) return;// 计算卡牌间距（基于最大手牌数）float cardSpacing = 1f / maxHandSize;// 计算第一张卡牌的位置（居中排列）float firstCardPosition = 0.5f - (handCards.Count - 1) * cardSpacing / 2;// 获取样条曲线Spline spline = splineContainer.Spline;// 遍历所有卡牌并设置位置和旋转for (int i = 0; i < handCards.Count; i++){// 计算当前卡牌在曲线上的参数位置float p = firstCardPosition + i * cardSpacing;// 获取曲线上的位置、前向向量和上向量Vector3 splinePosition = spline.EvaluatePosition(p);Vector3 forward = spline.EvaluateTangent(p);Vector3 up = spline.EvaluateUpVector(p);// 计算卡牌旋转（使卡牌朝向正确方向）// Vector3.Cross(up, forward) 计算 up 和 forward 的 叉积，得到一个垂直于二者的方向（即“右方向”）。Quaternion rotation = Quaternion.LookRotation(up, -Vector3.Cross(up, forward).normalized);// 使用DOTween动画平滑移动和旋转卡牌handCards[i].transform.DOMove(splinePosition, 0.25f);handCards[i].transform.DOLocalRotateQuaternion(rotation, 0.25f);}}
}

4.2 解释：

（1）计算第一张卡牌的位置（居中排列）

float firstCardPosition = 0.5f - (handCards.Count - 1) * cardSpacing / 2;

• 目的是让所有卡牌以样条曲线的中点（0.5）对称分布。
• 例如 3 张卡牌时，第一张卡牌位置为 0.3，后续卡牌依次为 0.5、0.7。

（1）关键旋转计算：

Quaternion rotation = Quaternion.LookRotation(up, -Vector3.Cross(up, forward).normalized);

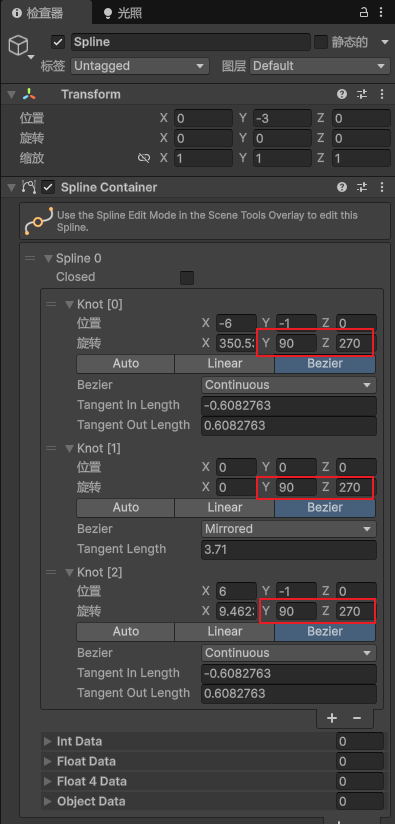

我们可以查看目前曲线上点的旋转，因为我们只取获取曲线上点的前向向量和上向量，所以样条线的x旋转不重要，y和z分别是90和270

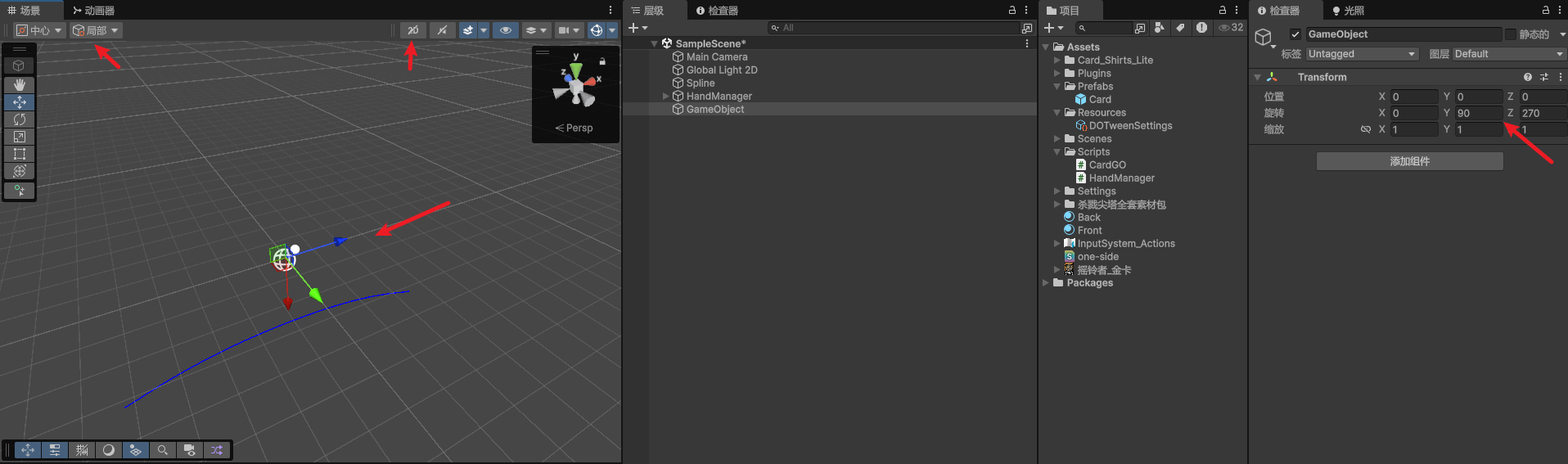

这么查看比较抽象，我们可以新建一个空物体模拟曲线点的旋转，y和z分别设置成90和270度，看xyz轴具体对应的方向。记得切换成3D模式和局部坐标下观察

我们可以看，曲线点的x、y、z方向分别对应世界坐标的-y、-z、x轴方向。

所以我们使用LookRotation(up, -Cross(up, forward)) 可以让卡牌的：

• Z 轴 对齐曲线的 up 方向。这里也就是世界坐标的-z轴方向。

• Y 轴 对齐曲线的“左方向”（通过叉积计算，这里取了负号）。这里也就是世界坐标的y轴方向。

（3）应用动画

使用 DOTween 的 DOMove 和 DOLocalRotateQuaternion 实现平滑移动和旋转。

4.3 配置参数

这里的Card预制体制作，可以参考我之前的文章：【unity实战】在 Unity 中实现卡牌翻转或者翻书的效果

spawnPoint卡牌生成位置，我定义在了屏幕的左上角位置

4.4 效果

按空格抽一张牌

---
