IoT/实现和分析 NB-IoT+DTLS+PSK 接入华为云物联网平台IoTDA过程，总结避坑攻略

概述

本文是对#<IoT/HCIP实验-5/基于NB-IoT的智慧农业实验（平台侧开发+端侧编码+基础调试分析）># 中实验过程的一次深刻反思，重新对NB-IoT设备接入参数，如node_id、pskid、psk、设备ID等概念进行了对比理解，更细致分析了oc_lwm2m中基于NB-IoT的连接过程，并在此基础上将源码中NB-IoT非安全链接模式，补充修正为使用 DTLS+PSK / 5684 CoAPs 的安全接入IoTDA模式。

@HISTORY
在 <实验5 基于NB-IoT的智慧农业实验> 中，我们"完美地"接入了IoTDA，还进行了业务操作交互验证。但实际上这里头埋了好几个乌龙，过了很长时间，我才后知后觉的从坑里爬出来。在这次乌龙内外涉及到了几个问题，一并描述如下，本文将逐一解答：
0、PC-AT指令的部分设置是存储在模组内的，可能导致，即使MCU-AT不执行某些操作，也会成功连接！
1、NB-IoT通信模组通过串口以AT指令形式与MCU通信。
1、注册NB-IoT设备时，设备标识只能是IMEI国际移动设备识别码？
2、在当下连接到IoTDA，是否必须启用DTLS？不再支持5683非安全接入？
3、设备密钥格式和位数限制，在代码中以字符串定义还是以十六进制数字字节数组定义？

@NOTE
转载请标明出处，https://blog.csdn.net/quguanxin/category_12929470.html

代码假连接成功？

在实验5-Wifi的后期阶段，我已经开始意识到一个存在于前期"基于NB-IoT的智慧农业"实验中的大错误：我的代码明显是错误的，但是我却成功链接到了IoTDA平台。最大的问题在于，示例代码中采用的是lwm2m非安全接入方式，源代码中并没有DTLS和PSK的操作代码或AT指令。在这些错误之下，理论上不该成功连接至IoTDA，但是我竟然还成功基于此代码完成了全部业务操作。

我想起来一个名词 KV，这可能是原因所在。在物联网模组中，KV（Key-Value，键值对存储） 是一种轻量级的数据存储机制，用于保存AT指令设置的配置参数（如网络参数、设备密钥等），并在设备重启后保持配置的持久性。其本质是基于非易失性存储器的数据结构，通常通过哈希表或专用存储引擎实现快速读写。

PC-AT 的余威

连接设备平台CDP服务器地址信息，

DTLS加密接入方式开启，5684端口，

设置具体的数据加密模式，==1标准DTLS加密模式，

如上三个配置，都会存KV表。因此，即使在代码中没有这些项的设置操作，通信模组也持有着正确的配置信息。

#<IoT/基于NB28-A/BC28-CNV通信模组使用AT指令连接华为云IoTDA平台>#，在整理上述文章时，我就想干的一件‘坏事’，把PC-AT指令模式下配置的CDP服务器信息、秘钥信息、DTLS信息，逐个关掉，然后再进行MCU-AT指令的实验。

破坏dtls配置

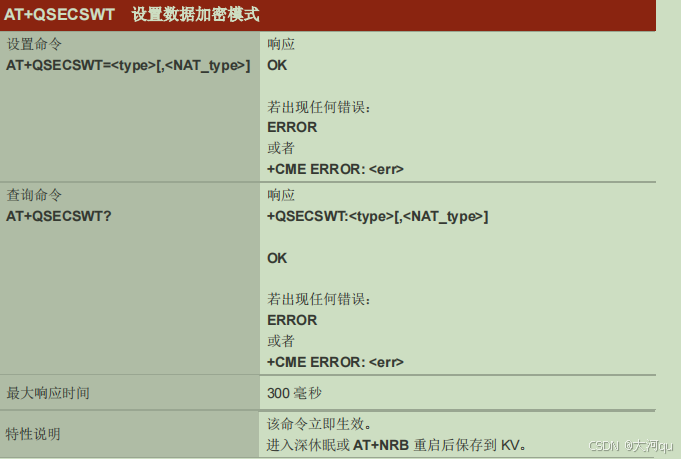

在上述文章中我们提到，DTLS设置也会在进入深休眠或 AT+NRB 重启后保存到 KV，且立即生效。我们先毁掉DTLS配置，执行以下操作，

//切换AT指令拨码开关至PC位置
//在PC串口终端中选择对应的串口号
//切换波特率，从115200（MCU-AT）到9600（PC-AT）
//执行以下DTLS关闭指令/并确认返回OK
AT+QSECSWT=0

上述破坏操作后，切换至PC-AT，并通过RESET按键重启开发板，通过串口终端观察日志。还是原先的"验证成功的代码"，此时果然无法再成功连接到平台。日志显示，此时CGATT可以最终查询到成功状态，但是不会有 +QLWEVTIND:0 / +QLWEVTIND:3 这样标记连接平台成功的URC消息。程序在等待一会后，会在此NRB重启，以试图连接到平台，如此往复。
示例代码中，原本使用的是非加密接入方式，并不存在AT+QSECSWT配置，我们仿照CGATT实现该过程，

//add //enable the dtls
static bool_t boudica150_set_dtls(int enable)  {bool_t ret ;char cmd[64];(void) memset(cmd,0,64);(void) snprintf(cmd,64,"AT+QSECSWT=%d\r",enable);ret = boudica150_atcmd(cmd,"OK");return ret;
}
//并修改boudica150_boot函数，添加上述设置过程。在boudica150_set_cgatt调用后即可

编译上述修改后的代码，重新烧录，下载程序，重启板卡。运行日志显示，NRB两次后，连接并上报数据成功。

破坏PSK配置

在上述代码基础上，我们进行下一个破坏。示例代码中也是不存在QSETPSK密钥配置过程的。破坏方式类似，使用以下指令，毁掉模组KV中存储的PSK配置。如果KV表中已存在，则允许MCU代码中不执行配置。

//切换PC-AT /切换破特率9600 /执行如下指令后/重新执行上述代码
//以下密码格式错误，将会返回ERROR-4 /此时不会篡改KV表/即使执行了重新上电操作
AT+QSETPSK=0,0
//以下指令可以成功设置一个错误密码（正确的为00112233445566778899AA）/返回OK
AT+QSETPSK=0,00112233445566778899BB

上述操作后，“原本成功的代码”，将无法再连接到平台，现象与QSECSWT实验一致。添加如下过程，

//river.qu //set the psk / rrefer cdp
static bool_t boudica150_set_psk(const char *pskid,const char *psk) {char cmd[64];char resp[64];char cmp[64];bool_t ret = true;if(NULL != pskid) {(void) memset(resp,0,64);(void) memset(cmp,0,64);(void) memset(cmd,0,64);//查询PSK是否已正确设置? /只能是判断格式/考AT手册ret = boudica150_atcmd_response("AT+QSETPSK?\r","OK", resp, 64);(void) snprintf(cmp,64,"+QSETPSK:%s,%s\r", pskid, psk); //which means we need to set itif((false == ret)||(NULL == strstr(resp,cmp))) {(void) memset(cmd,0,64);(void) snprintf(cmd,64,"AT+QSETPSK=%s,%s\r", pskid, psk);ret = boudica150_atcmd(cmd,"OK");}else {ret = true;  //we need not to set}}return ret;
}

PSK的格式问题，请参考 #<IoT/基于NB-IoT或Wifi通信模组，使用LwM2M/CoAPs协议，以DTLS加密方式接入华为云物联网IoTDA平台>#。一个合理的猜测是：lwm2m_al 工作在NB-IoT模式下时，psk以纯字符串格式，通过串口，从MCU/PC进入到模组内部，由模组内部的固件程序进行二次解析，将纯字符串数据转换为十六进制数据的字节流，并最终打包成更底层的数据流。

设备标识码和设备ID

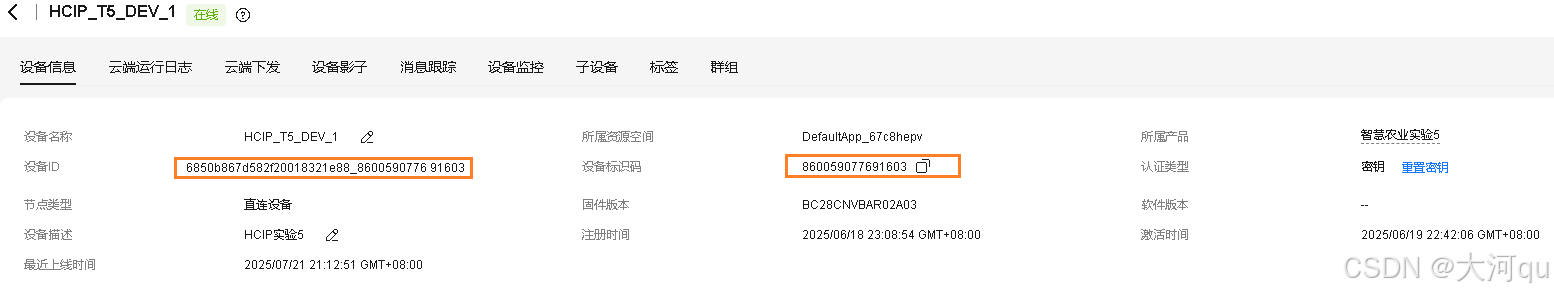

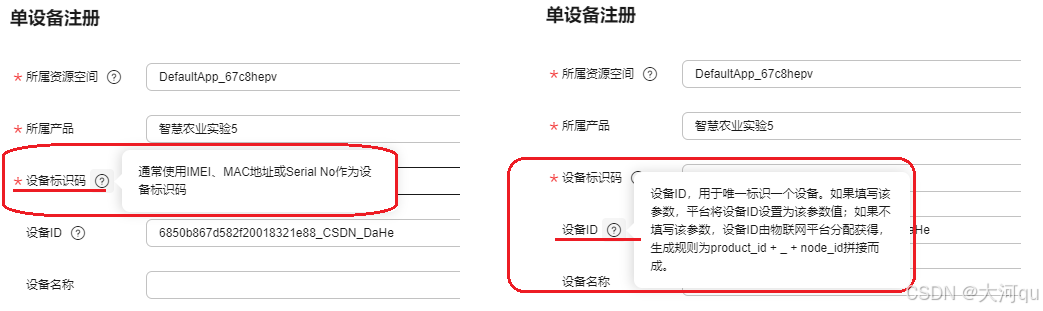

使用默认规则创建的NB-IoT设备，其设备标识码和设备ID如下。本章我们将重新深入认识它们。

设备ID默认命名规则

如上所述，设备标识码通常使用IMEI （International Mobile Equipment Identity）国际移动设备识别码、MAC地址、或 Serial No序列号。设备ID默认==product_id_node_id，设备注册界面输入设备标识码的过程中，设备ID会自动跟随填充，可以推测所谓node_id就是设备标识码。当然设备ID也可以自定义输入长度为4-128的字符串，保证唯一性就可以。

node_id 即设备标识码

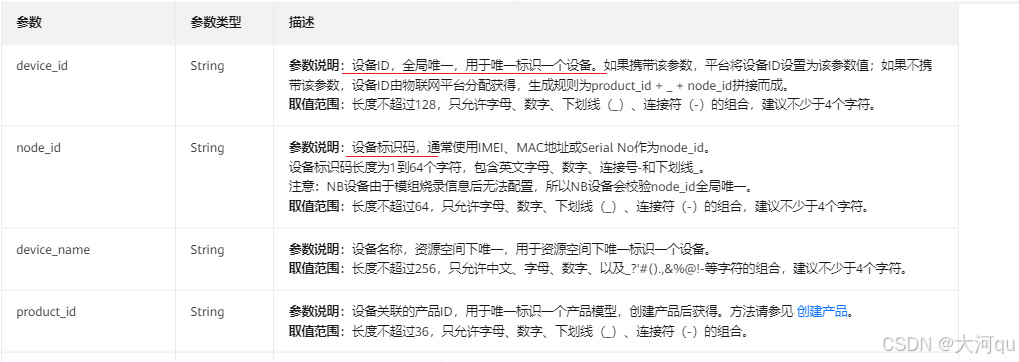

在北向应用接口文档中，我们查看 AddDevice 创建设备接口，数据体主要结构字段如下表，可以进一步认清 [device_id/设备ID] 和 [node_id/设备标识码] 的含义。

只用node_id不够？

设备标识（node_id）是物理标识，设备的硬件级唯一标识，通常由制造商提供，如IMEI、MAC地址或自定义序列号。用于设备初次接入平台时的身份认证（如MQTT连接鉴权），确保设备物理身份的唯一性。而设备ID（device_id）是逻辑标识，其存在的主要目的是解耦物理设备与业务实体。IMEI/MAC等物理标识与设备硬件强耦合，更换模组即失效，不同厂商设备标识也是形态各异。而有了抽象的逻辑的device_id 后，无论底层硬件如何变化，业务系统只需使用固定device_id操作设备。若设备更换硬件（node_id变化），但device_id保持不变，可避免业务中断（如历史数据关联）。

node_id不可重复使用？

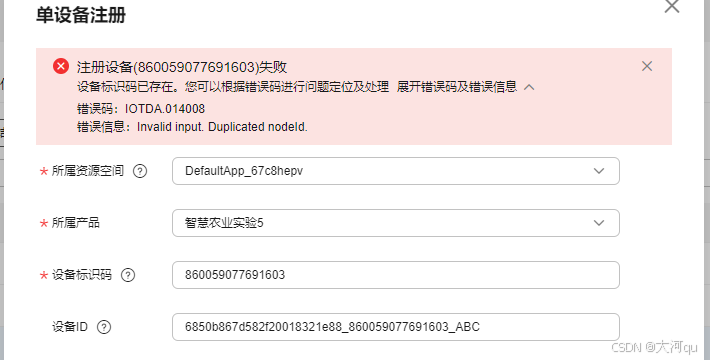

通过上述操作验证，可以确定，同一个IMEI，不能作为设备标识码被使用两次，至少同一个资源空间下是不可以的。

非 IMEI 不可做node_id?

写这篇文章的时候，我早已经完成了智慧农业Wifi的实验，在平台注册Wifi设备时，我并没有使用ESP8266通信模组的MAC地址，而是使用了自定义的 csdn_dahe_0528，且我是最终实验成功的。那么NB设备呢，应该也不是只能使用 IMEI 国际移动设备识别码！
为了验证上述想法，我先后想到两种方案，
第一方案是实践出真知，在上文已经测试过的代码下，去新注册设备（设备标识码和设备ID都发生了改变），并修改代码中的相关宏定义，编译烧录运行测试。第二个方案是基于了对连接过程的源码分析之后，我已经意识到，会使用设备标识码，也即node_id 这个信息的操作步骤，就只有AT+QSETPSK指令过程，因此通过PC-AT指令进行验证就可以了。下文按照方案2展开。

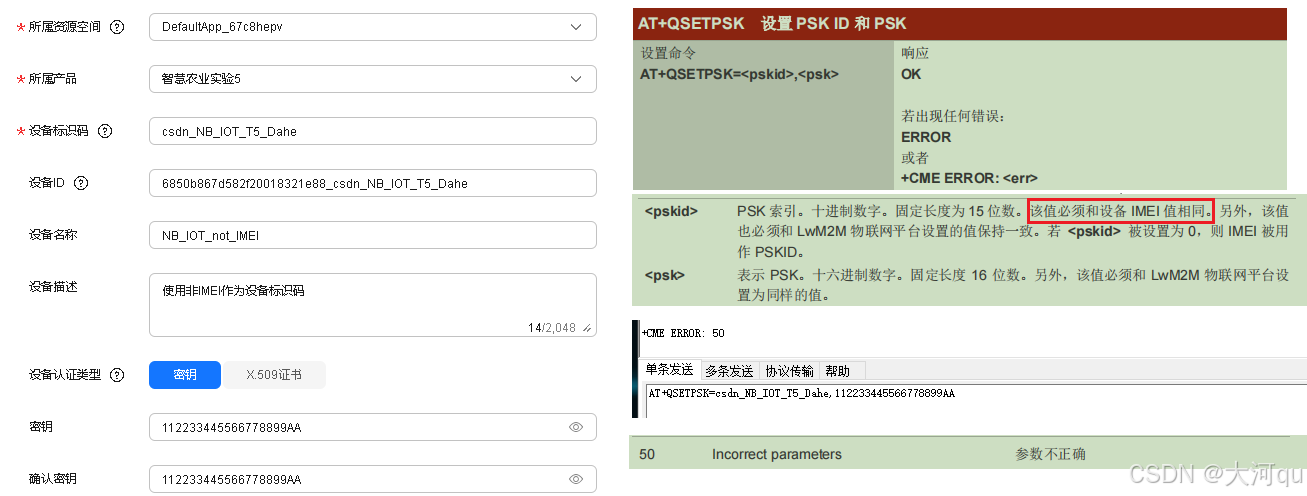

新注册设备，使用非IMEI信息 csdn_NB_IOT_T5_Dahe 作为设备标识码，设置PSK密码为112233445566778899AA。使用PC AT指令（波特率9600、AT开关PC侧），尝试连接到华为云平台，参照 #<NB28-A接入IoTDA>#，关注AT+QSETPSK操作，

如上验证结果，指令中的pskid，要么是0，要么是IMEI号，否则AT+QSETPSK设置指令返回50错误码，标识参数不正确。其实，在 <Quectel_BC28-CNV&BC95-CNV_AT命令手册> QSETPSK指令参数说明中，表达也很明确，基于该通信模组型号、该指令的pskid参数只能是IMEI的15位值，不能是别的，而且要求 LwM2M物联网平台也要使用此值，即注册设备的设备标识码也必须是IMEI。这就限制的死死的啦，对于一个NB-IoT模组，其固件决定了其解析AT+QSETPSK指令的方式，固件程序就只认0或IMEI做参数。
故，我的一个结论是，
Wifi设备的设备标识码可以随意输入唯一值，可不必是MAC地址。但NB-IoT设备，其设备标识码必须是其IMEI号。至少在LwM2M通信协议下是这样的，MQTT协议时如何，我们后续再继续测试。

设备ID/app_server.ep_id

通过后续章节的源码分析可知，注册NB设备时生成的设备ID，虽然在用户层代码中被赋值，但实际上，该字段并没有在连接过程中被使用。为此我专门进行了如下验证试验，修改cn_endpoint_id宏为任意错误的字符串，重新编译和烧录运行程序。在前文的合理代码下，依然可连接到IoTDA平台和成功上报数据。这说明，在NB-IoT通信模组下，cn_endpoint_id/或app_server.ep_id，确实没有起作用。
验证过程可以参考 #<IoT/透过oc_lwm2m源码，分析NB-IoT接入华为云物联网平台IoTDA过程，总结避坑攻略># 中的相关内容。

接入流程分析

我们在应用层向lwm2m传递连接参数，这些参数字段是怎么作用于平台连接过程的呢？

参数结构字段

/** @brief this is the agent configuration */
typedef struct
{en_oc_boot_strap_mode_t  boot_mode;       ///< bootmode,if boot client_initialize, then the bs must be setoc_server_t              boot_server;     ///< which will be used by the bootstrap, if not, set NULL hereoc_server_t              app_server;      ///< if factory or smart boot, must be set herefn_oc_lwm2m_msg_deal     rcv_func;        ///< receive function caller herevoid                    *usr_data;        ///< used for the user
} oc_config_param_t;

我们这里重点关注 oc_server_t app_server 字段。oc_server_t 结构体定义如下，

typedef struct {char *ep_id;                  ///< endpoint identifier, which could be recognized by the server /设备ID/非设备标识码char *address;                ///< server address,maybe domain name /lwm2m 工作或引导服务器IP地址char *port;                   ///< server portchar *psk_id;                 ///< server encode by psk, if not set NULL here /非设备标识码char *psk;                    //秘钥 /字符串或16进制数字流?int   psk_len;                //密钥长度 /字符数或sizeof计算?
}oc_server_t;

用户配置操作

在应用层的用户代码中，如，static int app_report_task_entry()函数内，如下调用，

static int app_report_task_entry() {
...ret = oc_lwm2m_config( &oc_param);
...
}

oc_lwm2m_config 函数源码实现中的主要部分是，s_oc_lwm2m_ops.opt->config 回调函数的执行，

int oc_lwm2m_config( oc_config_param_t *param) {...ret = s_oc_lwm2m_ops.opt->config(param);...
}

后续章节，将从 上述 s_oc_lwm2m_ops.opt->config(param) 回调函数调用过程，逐层展开分析。

连接过程注册al层

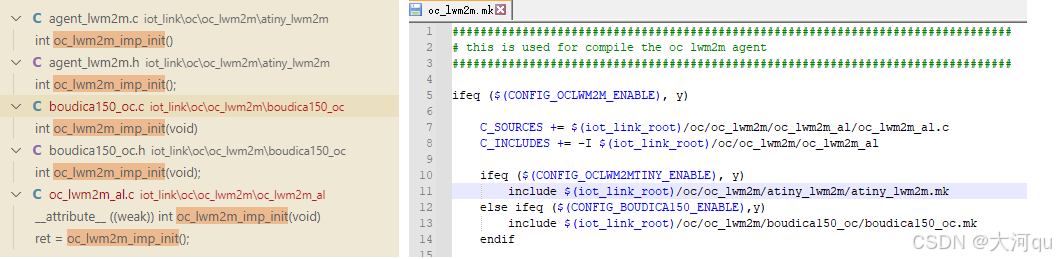

上文中提到的 ->config(…) 是一个形式为 fn_oc_lwm2m_config 的函数指针，在 oc_lwm2m 下，其有两个注册源。可以参考下图，弱函数oc_lwm2m_imp_init的相关定义与实现，及其宏开关配置如下图所示，

本文重点关注，NB-IoT相关的注册函数，即boudica150_oc_config，

//..\iot_link\oc\oc_lwm2m\boudica150_oc\boudica150_oc.c
static int boudica150_oc_config(oc_config_param_t *param) {...if(boudica150_boot(s_boudica150_oc_cb.plmn,s_boudica150_oc_cb.apn,s_boudica150_oc_cb.bands,\s_boudica150_oc_cb.oc_param.app_server.address,s_boudica150_oc_cb.oc_param.app_server.port))...
}

上述函数以fn_oc_lwm2m_config回调函数格式被赋值到以下全部变量，

const oc_lwm2m_opt_t  g_boudica150_oc_opt = \
{.config = boudica150_oc_config,.deconfig = boudica150_oc_deconfig,.report = (fn_oc_lwm2m_report)boudica150_oc_report,
};

上述全局变被注册到lwm2m适配层，oc_lwm2m_imp_init是适配层的弱函数，

int oc_lwm2m_imp_init(void) {...ret = oc_lwm2m_register("boudica150",&g_boudica150_oc_opt);
}

在适配层 oc_lwm2m_al.c 中，弱函数 oc_lwm2m_init 在 boudica150 / NB-IoT 模式下的主要实现，

int oc_lwm2m_init() {//依靠宏开关决定弱函数oc_lwm2m_imp_init的实现版本int ret = oc_lwm2m_imp_init();LINK_LOG_DEBUG("IOT_LINK:DO OC LWM2M LOAD-IMPLEMENT RET:%d\n\r",ret);#ifdef  CONFIG_OCLWM2M_DEMO_ENABLE(void) oc_lwm2m_demo_main();
#endifreturn 0;
}
//上述函数会在 int link_main(void *args) -> mian(..) 函数内调用

boudica150 入口函数

函数中的config函数指针，就是oc_lwm2m_init -> oc_lwm2m_register -> g_boudica150_oc_opt 注册过程关联起来的 boudica150_oc_config 函数，而上述函数的关键子函数是 boudica150_boot，只有它在使用 oc_config_param_t oc_param 参数内容。接下来我们就围绕boudica150_boot 函数展开讨论，示例代码中并没有dtls的相关处理，下文是我添加相关处理后的代码，

static bool_t boudica150_boot(const char *plmn, const char *apn, const char *bands,const char *server,const char *port)
{//(void) memset(&s_boudica150_oc_cb,0,sizeof(s_boudica150_oc_cb));at_oobregister("qlwevind",cn_urc_qlwevtind,strlen(cn_urc_qlwevtind),urc_qlwevtind,NULL);at_oobregister("boudica150rcv",cn_boudica150_rcvindex,strlen(cn_boudica150_rcvindex),boudica150_rcvdeal,NULL);//阻塞式尝试连接while(1) {s_boudica150_oc_cb.lwm2m_observe = false;//###参考指令序列分析章节###break;}//reach here means everything is ok, we can go nows_boudica150_oc_cb.sndenable = true;LINK_LOG_DEBUG("NB MODULE RXTX READY NOW\n\r");return true;
}

在boudica150_boot函数所在的 iot_link\oc\oc_lwm2m\boudica150_oc\boudica150_oc.c源文件中，我们可以发现，oc_param.app_server参数下的诸多字段，只有address和port是被使用了的。ep_id、psk、psk_len、cb_name 它们是没有被任何语句调用。我在增加dtls安全接入的相关代码时，会使用到psk、psk_len字段。因此到最后，只有ep_id和cb_name字段是彻底没有使用到的。

指令序列分析

在 boudica150_boot 函数中被循环执行的指令序列如下。包含了前文增加的dtls 和 psk 配置过程。部分指令调用过程，请直接参考 #<IoT/基于NB28-A/BC28-CNV通信模组使用AT指令连接华为云IoTDA平台># 中的表述。

//如下过程的外层是while(1)//Do：执行命令 AT+NRB 重启UE 即重启我们的NB-IoT通信模组 并延时等待10sboudica150_reboot();
//Do：执行ATE0,等待返回OK /禁用模组对接收到的AT指令的回显（Echo）/什么是回显下文另谈boudica150_set_echo (0);
//Do： 设置UE是自动还是手动触发以注册IoT平台 /这就是一个本地设置操作，些模组内存或KV? 应该会立即返回Okboudica150_set_regmode(1);
//Do：使能 +CME ERROR: <err> 结果码 https://blog.csdn.net/quguanxin/article/details/146547709boudica150_set_cmee(1);
//Do：关闭AUTOCONNECT自动连接,本质上是想关闭CFUN射频
//cgatt and cfun must be called if autoconnect is falseboudica150_set_autoconnect(0);
//Do：设置通信模组支持的频带（依据SIM卡运营商选择，或默认选择全部支持的频段）/Band20并不被支持，需要修改掉boudica150_set_bands(bands);
//Do：AT+CFUN=1 使能射频boudica150_set_fun(1);
//Do：AT+COPS=0 设置自动注册网络/源码中实参plmn==NULLboudica150_set_plmn(plmn);
//Do：由于apn==NULL,呼应plmn==NULL;本质上该函数内部什么也没干，直接返回trueboudica150_set_apn(apn);
//Do：参见PC-AT指令，设置CDP服务器boudica150_set_cdp(server,port);
//Do：开启dtls /river.qu 202506boudica150_set_dtls(1);
//Do：设置 PSK ID 和 PSK /river.qu 202506boudica150_set_psk(s_boudica150_oc_cb.oc_param.app_server.psk_id, s_boudica150_oc_cb.oc_param.app_server.psk);
//Do：AT+CGATT=1boudica150_set_cgatt(1);
//Do：AT+NNMI=1 /使能新消息指示和数据，会返回当前所有缓存的消息boudica150_set_nnmi(1);
//Do：检测网络附着状态/重复执行AT+CGATT?查询指令if(false == boudica150_check_netattach(16)) {continue;}
//Do：if(false == boudica150_check_observe(16)) {continue; //we should do the reboot for the nB}

上述代码中的有些指令发送过程，在 #<PC-AT实验># 和 #<IoT/透过oc_lwm2m/boudica150 源码中的AT指令序列，分析NB-IoT接入华为云物联网平台IoTDA的工作机制># 中有详细表述。

NB-IoT 用户层接入参数

作为一只菜鸟，我向着蓝天飞翔了10天，入海遨游了10天，折腾了太多的时间，终于又绕回来了，回到菜鸟的本职工作。

平台设备-PSK格式

在讲述<PC-AT指令>是文章中，我多次提到过PSK格式问题，哈哈，每次都有新发现。时间来到了20250707，受启发于串口数据传输信息A5，可以使用(0xA5)或(0x41+0x35)两种方式，我几乎是瞬间理解了上述矛盾。AT指令手册中说的是16位16进制数据，IoT平台则使用的是 32 “个” 字符。两种表述中 “位”、"个"的含义是不一样的。如A5，它可以是0xA5这 1个 16进制数字，也可以描述为A和5两位16进制数值，如果是在字符串里，则是两个字符。结合BC28的AT手册和实践操作，这里的PSK为最少8个十六进制数字，即最少16位。

WIFI接入代码-PSK格式

本文不对此做详细介绍，重点关注到，在使用lwm2m_tiny时，PSK秘钥使用的是十六进制数字的数组，

#define cn_app_pskid     "csdn_dahe_0528"
//#define cn_app_psk     "00112233445566778899AA" //注意此时不能使用字符串哦
const unsigned char  cn_app_psk[]={0x00,0x11,0x22,0x33,0x44,0x55,0x66,0x77,0x88,0x99,0xAA};
#define cn_app_psklen     sizeof(cn_app_psk)

NB-IoT接入代码-PSK格式

#define cn_app_pskid     "860059077691603"
#define cn_app_psk       "00112233445566778899" //注意还是使用字符串哦
#define cn_app_psklen    20  //实际上AT源码中没有使用此字段

由于NB-IoT模组通过串口，以AT指令的形式与主机MCU进行通信，PSK数据并不会直接用作lwm2m的协议交互过程。AT指令和数据，在串口通信中本身就是纯字符串交互的，MCU写入串口的数据，由模组固件程序进行解析后，再传递给lwm2m的相关接口。

实现DTLS+PSK的AT函数

参见前文 boudica150_set_dtls 和 boudica150_set_psk 函数实现。

真正地MCU-AT接入IoTDA

再来一次破坏操作，清空NB-IoT模组KV表中的正确配置信息，破坏CDP配置、dtls配置、PSK配置，也破坏代码中的设备ID定义、频段定义、PLMN定义、APN定义等。我们重新编译、烧录和执行测试上述完全修正后的NB-IoT智慧农业代码。

//连接平台基本变量
//#define cn_endpoint_id   "6850b867d582f620018321e88_860059077691603" //平台中真实的设备ID
#define cn_endpoint_id   "csdn_t5_abc_dahe" //随意设定的设备ID
#define cn_app_server    "124.70.30.197"
#define cn_app_port      "5684"             //安全接入方式
#define cn_app_pskid     "860059077691603"
#define cn_app_psk       "00112233445566778899"
#define cn_app_psklen    20  //实际上没有被使用
//AT模式下/不能直接传递16进制数字的数组哈
//const unsigned char  cn_app_psk[]={0x00,0x11,0x22,0x33,0x44,0x55,0x66,0x77,0x88,0x99};

参数初始化相关代码，

static int app_data_report_task(void *usr_data) {oc_config_param_t oc_config;(void) memset(&oc_config,0,sizeof(oc_config));//设置引导模式oc_config.boot_mode = en_oc_boot_strap_mode_factory;oc_config.rcv_func = app_msg_deal;oc_config.usr_data = NULL;oc_config.app_server.address = cn_app_server;oc_config.app_server.port = cn_app_port;oc_config.app_server.ep_id = cn_endpoint_id;    #if 1 //CoAPS/DTLS加密oc_config.app_server.psk = (char *)cn_app_psk;oc_config.app_server.psk_len = cn_app_psklen;oc_config.app_server.psk_id = cn_app_pskid;#endifret = oc_lwm2m_config(&oc_config);...
}

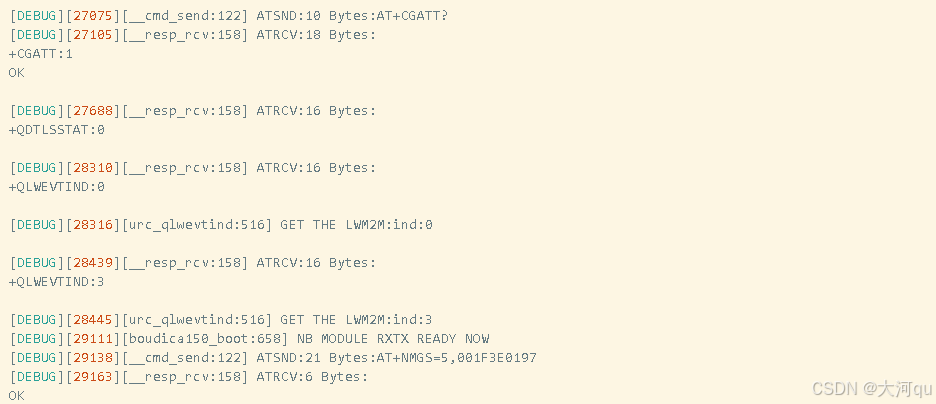

接入日志的末尾部分截取，

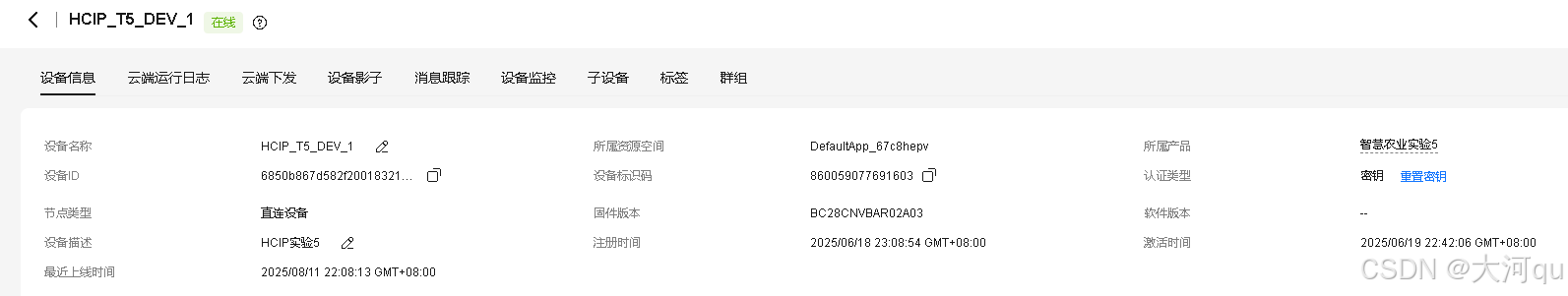

平台设备在线状态，
