【论文阅读】BEVFormer论文解析及Temporal Self-Attention、Spatial Cross-Attention注意力机制详解及代码示例

BEVFormer: Learning Bird’s-Eye-ViewRepresentation from Multi-Camera Images via Spatiotemporal Transformers|Temporal Self-Attention、Spatial Cross-Attention注意力机制详解

BEVFormer（Bird’s-Eye-View Former）是一种先进的计算机视觉模型，旨在从多摄像头图像序列中生成鸟瞰图（BEV）表示。它通过时空变换器融合多视角和时间信息，实现高效的3D场景理解。广泛应用于自动驾驶等领域。以下从模型结构、创新点、训练方法和模型实验四个方面进行详细总结。

一. 模型结构

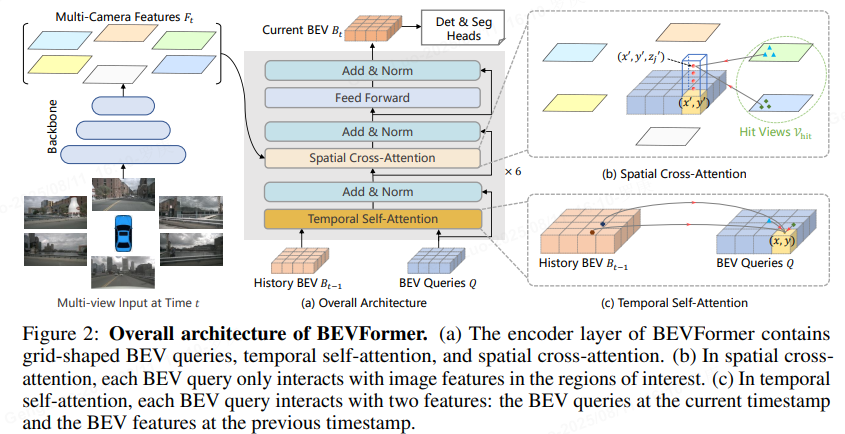

BEVFormer的整体架构分为输入层、特征提取层、时空变换器层和输出层，处理多摄像头图像序列（如6个摄像头）以生成BEV特征图。

• 输入层：输入为多摄像头图像序列，记为I={Itc∣c∈{1,2,…,C},t∈{1,2,…,T}}I = \{I_t^c | c \in \{1, 2, \dots, C\}, t \in \{1, 2, \dots, T\}\}I={Itc​∣c∈{1,2,…,C},t∈{1,2,…,T}}，其中$C$是摄像头数量，$T$是时间步长。例如，在nuScenes数据集中，$C=6$，$T$通常取3-5帧。
• 特征提取层：使用卷积神经网络（CNN）backbone（如ResNet或EfficientNet）提取每帧图像的2D特征。特征图记为$F_{2D}^c$，维度为$H\times W\times D$，其中$D$是特征维度。
• 时空变换器层：这是核心模块，包括空间交叉注意力和时间自注意力机制。空间交叉注意力融合多摄像头视角，时间自注意力建模时间依赖性。公式如下：
  • 空间交叉注意力：对于每个BEV网格点$q$，查询所有摄像头特征：
    $$\text{Attention}(Q,K,V)=\text{softmax}\left(\frac{Q{K}^T}{\sqrt{d_k}}\right)V$$
    其中$Q$是BEV查询，$K$和$V$是2D特征图的键和值。
  • 时间自注意力：在时间维度上聚合信息：
    $$\text{Attention}(Q_t,K_{t-1},V_{t-1})=\text{softmax}\left(\frac{Q_t{K}_{t-1}^T}{\sqrt{d_k}}\right)V_{t-1}$$
    这允许模型从历史帧中学习运动信息。
• 输出层：生成BEV特征图$F_{bev}$，维度为$H_{bev}\times W_{bev}\times D_{bev}$。该特征图可直接用于下游任务，如3D目标检测或分割。

整个模型是端到端的，输入图像序列，输出BEV表示，中间通过多层变换器堆叠实现高效融合。

二. 创新点详解：Temporal Self-Attention 与 Spatial Cross-Attention 注意力机制

注意力机制是深度学习中处理序列数据的关键技术，通过计算输入元素之间的相关性权重，实现动态特征聚焦。逐步解释 Temporal Self-Attention 和 Spatial Cross-Attention 的原理、数学表达和应用场景。

1） 注意力机制基础

注意力机制的核心是计算查询（Query）、键（Key）和值（Value）之间的相似度，生成加权输出。通用公式为：
$$\text{Attention}(Q,K,V)=\text{softmax}\left(\frac{Q{K}^T}{\sqrt{d_k}}\right)V$$
其中：

• $Q\in {\mathbb{R}}^{n\times d_k}$ 是查询矩阵。
• $K\in {\mathbb{R}}^{m\times d_k}$ 是键矩阵。
• $V\in {\mathbb{R}}^{m\times d_v}$ 是值矩阵。
• $d_k$ 是键的维度，用于缩放点积防止梯度爆炸。
• $\text{softmax}$ 函数确保权重和为 1。

Temporal Self-Attention 和 Spatial Cross-Attention 是该机制的变体，分别针对时间和空间维度优化。

2） Temporal Self-Attention 详解

定义：Temporal Self-Attention 是一种自注意力机制，专注于时间序列数据（如视频帧、传感器读数）。它在同一序列的时间步之间计算注意力，捕捉长期依赖关系，忽略空间位置信息。

数学原理：

• 输入序列：$X\in {\mathbb{R}}^{T\times d}$，其中 $T$ 为时间步数，$d$ 为特征维度。
• 通过可学习权重矩阵生成 $Q,K,V$：
  $$Q=X{W}^Q,K=X{W}^K,V=X{W}^V$$
  其中 $W^Q,W^K\in {\mathbb{R}}^{d\times d_k}$, $W^V\in {\mathbb{R}}^{d\times d_v}$。
• 注意力计算：
  $$\text{Attention}(Q,K,V)=\text{softmax}\left(\frac{Q{K}^T}{\sqrt{d_k}}\right)V$$
  输出 $O\in {\mathbb{R}}^{T\times d_v}$，每个时间步的值为其他时间步的加权和。
• 示例：对于时间步 $t$，输出 $o_t$ 计算为：
  $$o_t=\sum _{j=1}^T{\alpha }_{tj}{v}_j,{\alpha }_{tj}=\frac{\exp \left(\frac{q_t\cdot k_j}{\sqrt{d_k}}\right)}{{\sum }_{k=1}^T\exp \left(\frac{q_t\cdot k_k}{\sqrt{d_k}}\right)}$$
  其中 ${\alpha }_{tj}$ 是时间步 $t$ 对 $j$ 的注意力权重，$q_t$ 和 $k_j$ 是 $Q$ 和 $K$ 的行向量。

特点：

• 优点：高效处理长序列，捕捉时间动态（如视频中的运动模式）。
• 缺点：计算复杂度为 $O(T^2)$，对长序列可能昂贵。
• 应用场景：视频动作识别（分析帧间关系）、时间序列预测（如股票数据）、语音处理（建模音频时序）。

简单代码示例（Python）：
以下是一个简化实现，展示 Temporal Self-Attention 的核心逻辑：

import torch
import torch.nn.functional as Fdef temporal_self_attention(X):# X: 输入序列, shape [batch_size, T, d]d_k = X.size(-1)  # 键维度Q = torch.matmul(X, W_Q)  # W_Q 是可学习权重K = torch.matmul(X, W_K)V = torch.matmul(X, W_V)# 计算注意力分数scores = torch.matmul(Q, K.transpose(-2, -1)) / (d_k ** 0.5)attn_weights = F.softmax(scores, dim=-1)# 加权输出output = torch.matmul(attn_weights, V)return output# 示例使用
batch_size, T, d = 2, 10, 64  # 批大小、时间步、特征维度
X = torch.randn(batch_size, T, d)
W_Q = torch.randn(d, d)
W_K = torch.randn(d, d)
W_V = torch.randn(d, d)
output = temporal_self_attention(X)
print(output.shape)  # 输出: torch.Size([2, 10, 64])

3） Spatial Cross-Attention 详解

定义：Spatial Cross-Attention 是一种交叉注意力机制，专注于空间数据（如图像、特征图）。它在不同序列的空间位置之间计算注意力，例如查询序列来自一个模态（如文本），键值序列来自另一个模态（如图像），实现跨模态信息融合。

数学原理：

• 输入：两个独立序列，查询序列 $Q_{\text{seq}}\in {\mathbb{R}}^{N\times d_q}$ 和键值序列 $K{V}_{\text{seq}}\in {\mathbb{R}}^{M\times d_{kv}}$，其中 $N$ 和 $M$ 为空间位置数（如图像像素或区域）。
• 生成 $Q,K,V$：
  $$Q=Q_{\text{seq}}{W}^Q,K=K{V}_{\text{seq}}{W}^K,V=K{V}_{\text{seq}}{W}^V$$
  其中 $W^Q\in {\mathbb{R}}^{d_q\times d_k}$, $W^K,W^V\in {\mathbb{R}}^{d_{kv}\times d_k}$。
• 注意力计算：
  $$\text{Attention}(Q,K,V)=\text{softmax}\left(\frac{Q{K}^T}{\sqrt{d_k}}\right)V$$
  输出 $O\in {\mathbb{R}}^{N\times d_v}$，每个查询位置的值是键值序列位置的加权和。
• 示例：对于查询位置 $i$，输出 $o_i$ 计算为：
  $$o_i=\sum _{j=1}^M{\beta }_{ij}{v}_j,{\beta }_{ij}=\frac{\exp \left(\frac{q_i\cdot k_j}{\sqrt{d_k}}\right)}{{\sum }_{k=1}^M\exp \left(\frac{q_i\cdot k_k}{\sqrt{d_k}}\right)}$$
  其中 ${\beta }_{ij}$ 是查询位置 $i$ 对键值位置 $j$ 的注意力权重。

特点：

• 优点：支持异构数据交互，增强空间上下文理解（如物体定位）。
• 缺点：需对齐不同序列的空间维度，计算复杂度 $O(N\times M)$。
• 应用场景：视觉问答（文本查询关注图像区域）、图像生成（草图到照片的转换）、多模态融合（视频和音频的空间对齐）。

简单代码示例（Python）：
以下是一个简化实现，展示 Spatial Cross-Attention 的核心逻辑：

import torch
import torch.nn.functional as Fdef spatial_cross_attention(query_seq, kv_seq):# query_seq: 查询序列, shape [batch_size, N, d_q]# kv_seq: 键值序列, shape [batch_size, M, d_kv]d_k = query_seq.size(-1)  # 键维度Q = torch.matmul(query_seq, W_Q)  # W_Q 是可学习权重K = torch.matmul(kv_seq, W_K)V = torch.matmul(kv_seq, W_V)# 计算注意力分数scores = torch.matmul(Q, K.transpose(-2, -1)) / (d_k ** 0.5)attn_weights = F.softmax(scores, dim=-1)# 加权输出output = torch.matmul(attn_weights, V)return output# 示例使用
batch_size, N, M, d_q, d_kv = 2, 16, 32, 64, 128  # N: 查询位置数, M: 键值位置数
query_seq = torch.randn(batch_size, N, d_q)
kv_seq = torch.randn(batch_size, M, d_kv)
W_Q = torch.randn(d_q, d_k)
W_K = torch.randn(d_kv, d_k)
W_V = torch.randn(d_kv, d_k)
output = spatial_cross_attention(query_seq, kv_seq)
print(output.shape)  # 输出: torch.Size([2, 16, d_k])

整体原版代码推理结构，将此2种结构重复叠加并执行6次进行encoder操作：
operation_order=(‘self_attn’, ‘norm’, ‘cross_attn’, ‘norm’, ‘ffn’, ‘norm’)

def attn_bev_encode(self,mlvl_feats,bev_queries,bev_h,bev_w,grid_length=[0.512, 0.512],bev_pos=None,prev_bev=None,**kwargs):bs = mlvl_feats[0].size(0)bev_queries = bev_queries.unsqueeze(1).repeat(1, bs, 1)bev_pos = bev_pos.flatten(2).permute(2, 0, 1)#[4,256,3200]->[3200,4,256]# obtain rotation angle and shift with ego motiondelta_x = np.array([each['can_bus'][0]for each in kwargs['img_metas']])delta_y = np.array([each['can_bus'][1]for each in kwargs['img_metas']])ego_angle = np.array([each['can_bus'][-2] / np.pi * 180 for each in kwargs['img_metas']])grid_length_y = grid_length[0]grid_length_x = grid_length[1]translation_length = np.sqrt(delta_x ** 2 + delta_y ** 2)translation_angle = np.arctan2(delta_y, delta_x) / np.pi * 180bev_angle = ego_angle - translation_angleshift_y = translation_length * \np.cos(bev_angle / 180 * np.pi) / grid_length_y / bev_hshift_x = translation_length * \np.sin(bev_angle / 180 * np.pi) / grid_length_x / bev_wshift_y = shift_y * self.use_shiftshift_x = shift_x * self.use_shiftshift = bev_queries.new_tensor([shift_x, shift_y]).permute(1, 0)  # xy, bs -> bs, xy# 通过`旋转`和`平移`变换实现 BEV 特征的对齐，对于平移部分是通过对参考点加上偏移量`shift`体现的if prev_bev is not None:if prev_bev.shape[1] == bev_h * bev_w:prev_bev = prev_bev.permute(1, 0, 2)if self.rotate_prev_bev:for i in range(bs):# num_prev_bev = prev_bev.size(1)rotation_angle = kwargs['img_metas'][i]['can_bus'][-1]tmp_prev_bev = prev_bev[:, i].reshape(bev_h, bev_w, -1).permute(2, 0, 1)tmp_prev_bev = rotate(tmp_prev_bev, rotation_angle,center=self.rotate_center) tmp_prev_bev = tmp_prev_bev.permute(1, 2, 0).reshape(bev_h * bev_w, 1, -1)prev_bev[:, i] = tmp_prev_bev[:, 0]# add can bus signalscan_bus = bev_queries.new_tensor([each['can_bus'] for each in kwargs['img_metas']])can_bus = self.can_bus_mlp(can_bus)[None, :, :] #编码为高维特征bev_queries = bev_queries + can_bus * self.use_can_busfeat_flatten = []spatial_shapes = []for lvl, feat in enumerate(mlvl_feats):bs, num_cam, c, h, w = feat.shapespatial_shape = (h, w)feat = feat.flatten(3).permute(1, 0, 3, 2)if self.use_cams_embeds:feat = feat + self.cams_embeds[:, None, None, :].to(feat.dtype) #self.cams_embeds摄像头位置编码feat = feat + self.level_embeds[None,None, lvl:lvl + 1, :].to(feat.dtype)spatial_shapes.append(spatial_shape)feat_flatten.append(feat)feat_flatten = torch.cat(feat_flatten, 2)spatial_shapes = torch.as_tensor(spatial_shapes, dtype=torch.long, device=bev_pos.device)level_start_index = torch.cat((spatial_shapes.new_zeros((1,)), spatial_shapes.prod(1).cumsum(0)[:-1]))feat_flatten = feat_flatten.permute(0, 2, 1, 3)  # (num_cam, H*W, bs, embed_dims)ret_dict = self.encoder(bev_queries,feat_flatten,feat_flatten,mlvl_feats=mlvl_feats,bev_h=bev_h,bev_w=bev_w,bev_pos=bev_pos,spatial_shapes=spatial_shapes,level_start_index=level_start_index,prev_bev=prev_bev,shift=shift,**kwargs)return ret_dictdef forward(self,query,key=None,value=None,bev_pos=None,query_pos=None,key_pos=None,attn_masks=None,query_key_padding_mask=None,key_padding_mask=None,ref_2d=None,ref_3d=None,bev_h=None,bev_w=None,reference_points_cam=None,mask=None,spatial_shapes=None,level_start_index=None,prev_bev=None,**kwargs):"""Forward function for `TransformerDecoderLayer`.**kwargs contains some specific arguments of attentions.Args:query (Tensor): The input query with shape[num_queries, bs, embed_dims] ifself.batch_first is False, else[bs, num_queries embed_dims].key (Tensor): The key tensor with shape [num_keys, bs,embed_dims] if self.batch_first is False, else[bs, num_keys, embed_dims] .value (Tensor): The value tensor with same shape as `key`.query_pos (Tensor): The positional encoding for `query`.Default: None.key_pos (Tensor): The positional encoding for `key`.Default: None.attn_masks (List[Tensor] | None): 2D Tensor used incalculation of corresponding attention. The length ofit should equal to the number of `attention` in`operation_order`. Default: None.query_key_padding_mask (Tensor): ByteTensor for `query`, withshape [bs, num_queries]. Only used in `self_attn` layer.Defaults to None.key_padding_mask (Tensor): ByteTensor for `query`, withshape [bs, num_keys]. Default: None.Returns:Tensor: forwarded results with shape [num_queries, bs, embed_dims]."""norm_index = 0attn_index = 0ffn_index = 0identity = queryif attn_masks is None:attn_masks = [None for _ in range(self.num_attn)]elif isinstance(attn_masks, torch.Tensor):attn_masks = [copy.deepcopy(attn_masks) for _ in range(self.num_attn)]warnings.warn(f'Use same attn_mask in all attentions in 'f'{self.__class__.__name__} ')else:assert len(attn_masks) == self.num_attn, f'The length of ' \f'attn_masks {len(attn_masks)} must be equal ' \f'to the number of attention in ' \f'operation_order {self.num_attn}'for layer in self.operation_order:# temporal self attentionif layer == 'self_attn':query = self.attentions[attn_index](query,prev_bev,prev_bev,identity if self.pre_norm else None,query_pos=bev_pos,key_pos=bev_pos,attn_mask=attn_masks[attn_index],key_padding_mask=query_key_padding_mask,reference_points=ref_2d,spatial_shapes=torch.tensor([[bev_h, bev_w]], device=query.device),level_start_index=torch.tensor([0], device=query.device),**kwargs)attn_index += 1identity = queryelif layer == 'norm':query = self.norms[norm_index](query)norm_index += 1# spaital cross attentionelif layer == 'cross_attn':query = self.attentions[attn_index](query,key,value,identity if self.pre_norm else None,query_pos=query_pos,key_pos=key_pos,reference_points=ref_3d,reference_points_cam=reference_points_cam,mask=mask,attn_mask=attn_masks[attn_index],key_padding_mask=key_padding_mask,spatial_shapes=spatial_shapes,level_start_index=level_start_index,**kwargs)attn_index += 1identity = queryelif layer == 'ffn':query = self.ffns[ffn_index](query, identity if self.pre_norm else None)ffn_index += 1return query

三. 训练方法

BEVFormer采用端到端监督学习，训练过程包括数据准备、损失函数和优化策略：

• 数据准备：使用大规模3D数据集（如nuScenes），数据集提供多摄像头图像序列和对应的3D标注（如边界框）。数据增强包括随机裁剪、旋转和颜色抖动，以提高鲁棒性。
• 损失函数：主要针对下游任务设计。例如，对于3D目标检测，采用多任务损失：
  $$\mathcal{L}={\lambda }_{cls}{\mathcal{L}}_{cls}+{\lambda }_{reg}{\mathcal{L}}_{reg}+{\lambda }_{iou}{\mathcal{L}}_{iou}$$
  其中${\mathcal{L}}_{cls}$是分类损失（如Focal Loss），${\mathcal{L}}_{reg}$是边界框回归损失（如Smooth L1），${\mathcal{L}}_{iou}$是IoU损失。权重$\lambda$通过网格搜索优化。
• 优化策略：使用AdamW优化器，学习率采用余弦衰减调度。初始学习率为$10^{-4}$，批量大小设置为8-16（取决于GPU内存）。训练通常在100-200个epoch内收敛，使用预训练CNN backbone（如ImageNet权重）加速收敛。
• 实现细节：在PyTorch中实现，支持分布式训练。模型参数量约为50M，训练时需注意内存管理（如梯度累积）。

该方法确保了模型从原始图像中学习鲁棒的BEV表示，支持实时推理。

四. 模型实验

BEVFormer在标准数据集上进行了全面实验，验证其有效性：

• 数据集：主要在nuScenes数据集上评估，该数据集包含1000个驾驶场景，每个场景有6个摄像头和3D标注。

• 评估指标：核心指标包括：

  • mAP（平均精度）：用于3D目标检测，计算不同距离阈值下的平均精度。
  • NDS（nuScenes Detection Score）：综合指标，考虑mAP、位置误差和方向误差。
  • 推理速度：FPS（帧每秒）评估实时性。

• 实验结果：

  • BEVFormer在nuScenes测试集上达到SOTA（state-of-the-art）性能，例如mAP为48.1%，NDS为53.5%，显著优于基线模型（如LSS或DETR3D）。
  • 消融实验证明：时空变换器贡献最大，mAP提升约8%；时间建模模块（$T=3$帧）比单帧提升5%。
  • 效率方面：在NVIDIA V100 GPU上，推理速度达15 FPS，适合实时系统。


• 对比分析：与同类模型（如PolarFormer或PETR）相比，BEVFormer在复杂场景（如雨雾天气）下鲁棒性更强，归功于其时空融合设计。实验还扩展到其他任务（如BEV分割），性能一致优异。

总结

BEVFormer通过创新的时空变换器架构，高效地从多摄像头图像生成BEV表示，解决了自动驾驶中的3D感知挑战。其核心优势在于端到端学习、实时性和高精度。实验表明，它在nuScenes等基准上领先，为实际应用提供了可靠基础。未来工作可探索轻量化版本或扩展到更多传感器融合。
